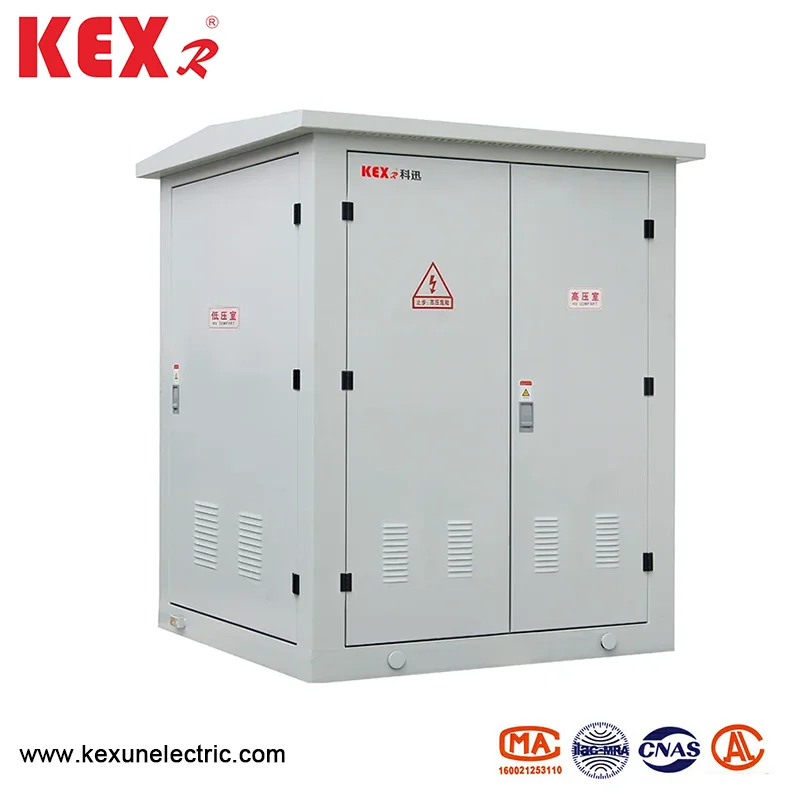

Pencawang jenis kotak Eropah miniatur

◆ Struktur keseluruhan

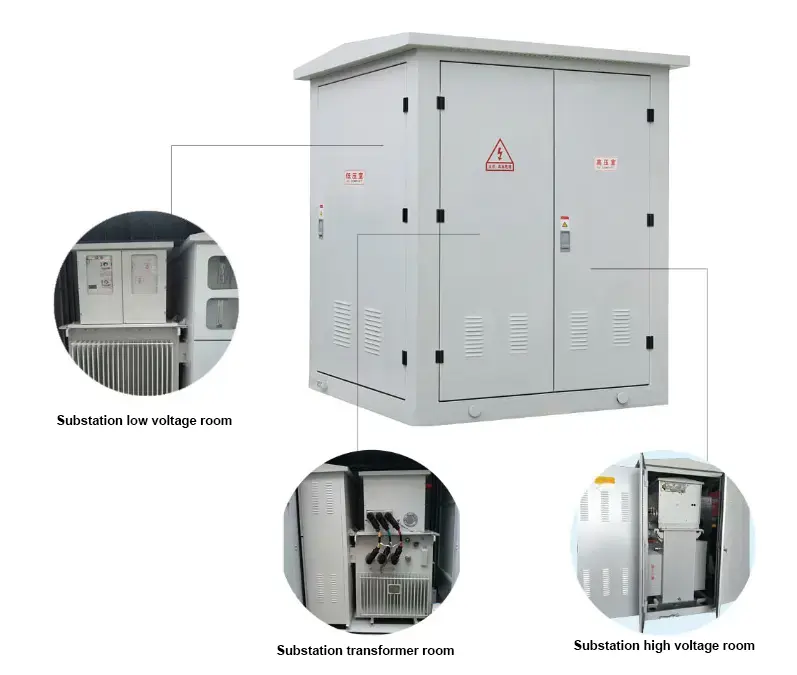

1. YB □ -12 Pencawang Jenis Kotak Eropah Miniatur Terutama dibahagikan kepada tiga bahagian: bilik suis voltan tinggi, bilik pengubah dan bilik suis voltan rendah, yang boleh diangkut secara berasingan.

2. Produk ini mengamalkan reka bentuk pelesapan haba kitaran besar yang unik untuk memastikan tahap kenaikan suhu produk, dan pengedap berasingan di antara bilik tidak akan membentuk pertukaran haba antara bilik.

3. Shell produk diperbuat daripada plat keluli tahan karat berkualiti tinggi. Semua bahagian struktur plat keluli telah menjalani rawatan anti-karat khas, dan struktur plat keluli tahan karat mempunyai rintangan kakisan yang kuat dan kekuatan mekanikal yang baik.

4. Produk ini boleh dipasang secara langsung di dalam rumah tanpa asas bangunan tambahan, yang menjimatkan kos dan ruang dan mudah dipasang.

◆ Ruang Voltan Tinggi

SF6 Switchgear yang penuh dengan gas yang dibangunkan secara bebas oleh syarikat kami diterima pakai untuk voltan tinggi, dan semua switchgear dan busbar dimeteraikan dalam kotak keluli tahan karat tertutup tanpa badan yang dikenakan di luar. Operasi selamat dan kebolehpercayaan yang tinggi; Reka bentuk modular sepenuhnya, semua modul dapat merealisasikan mod sambungan saluran sampingan dan pengembangan teratas mengikut keperluan penggunaan kuasa, dan memenuhi keperluan skim bekalan kuasa ke tahap maksimum.

◆ Ruang voltan rendah

Garis salur masuk dan saluran keluar voltan rendah semuanya diperbuat daripada pemutus litar kes yang baru dibentuk, yang kecil, bebas dari arcing dan mudah diganti. Pengawal Perlindungan Komprehensif Pintar Pelbagai fungsi dan peranti pampasan kuasa reaktif bersepadu baru.

◆ Dewan Transformer

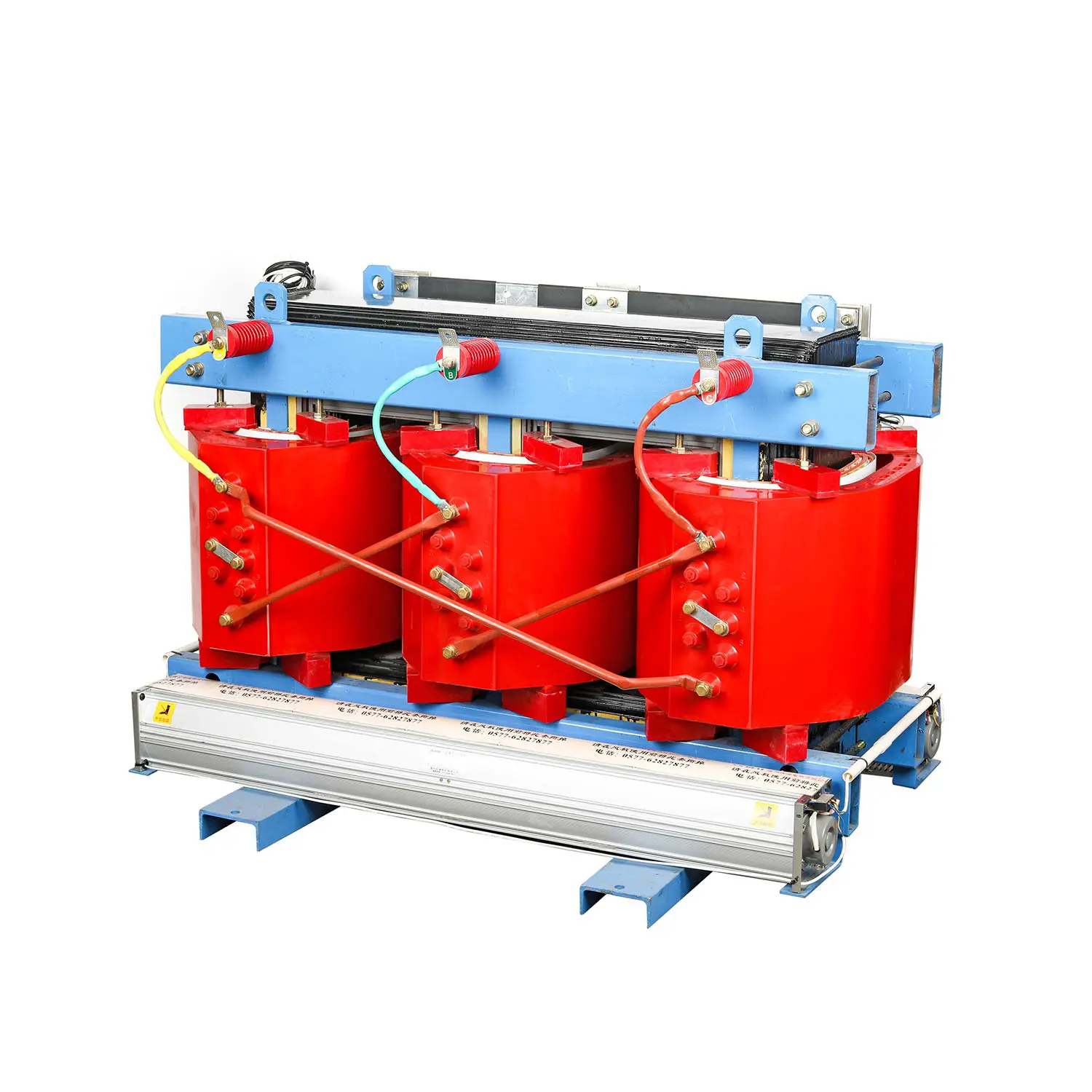

Transformer sepenuhnya terlindung dengan resin epoksi, dan tahap penebat dan haba adalah F, dan pengubah tidak mempunyai bahan-bahan yang menyokong pembakaran, dan tidak menghasilkan apa-apa gas atau produk perantaraan lain yang tidak kondusif kepada alam sekitar semasa operasi, jadi ia mempunyai ciri-ciri retardan api yang baik, perlindungan alam sekitar dan penyimpanan tenaga.

◆ Pautan dalaman

Pengubah voltan dan suis pepejal Cina disambungkan oleh aksesori kabel bertebat pepejal syarikat, yang sepenuhnya terlindung dan selamat dan boleh dipercayai

● Fungsi dan ciri -ciri

Ruang voltan tinggi pencawang kotak Eropah miniatur terdiri daripada suis beban voltan tinggi, fius voltan tinggi dan penangkap kilat, yang boleh menghentikan penghantaran kuasa dan mempunyai perlindungan dan perlindungan litar pendek pada masa yang sama. Ruang voltan rendah terdiri daripada suis udara voltan rendah, pengubah semasa, ammeter dan voltmeter. Pencawang Kotak Eropah yang miniatur mengamalkan teknologi pemprosesan terkemuka dan mempunyai rintangan kakisan yang baik dan rintangan haus. Kelebihannya adalah kombinasi fleksibel, pengangkutan mudah, pemasangan dan pembinaan, kos rendah, tiada pencemaran dan operasi yang selamat dan boleh dipercayai. Pada masa yang sama, pencawang kotak Eropah miniatur adalah peranti dengan tahap automasi yang tinggi, dan ia direka dengan bijak, yang dapat melindungi sepenuhnya semua bahagian dan memenuhi keperluan tanpa pengawasan. Secara umumnya, pencawang kotak Eropah miniatur adalah jenis pengubah kotak yang menjimatkan pelaburan dan mendapat kesan terpantas.

● Ruang voltan tinggi

Ruang voltan tinggi biasanya dilindungi oleh gabungan suis beban dan fius. Selepas satu fasa fius ditiup, perjalanan hubungan tiga fasa. Suis beban boleh didapati dalam jenis udara termampat, jenis vakum, jenis sulfur hexafluoride, dan lain -lain, yang boleh mengedarkan mekanisme operasi dan merealisasikan peningkatan automatik; Fius adalah fius pengurangan semasa voltan tinggi dengan penyerang, yang mempunyai tindakan yang boleh dipercayai dan kapasiti pecah besar. Lihat jadual di bawah untuk parameter teknikal utama. Untuk transformer di atas 800kVA, pemutus litar vakum seperti Zn12, Zn28 dan VS1 boleh dipilih untuk perlindungan.

● Ruang voltan rendah

Bahagian suis utama ruang voltan rendah mengamalkan pemutus litar sejagat atau pintar, yang boleh secara selektif melindungi litar; Suis outlet mengamalkan jenis suis shell plastik baru, yang kecil dan pendek dalam arcing, sehingga 30 litar; Terdapat mod kenalan dan switch tanpa sentuh untuk pengguna dipilih.

● Pengubah

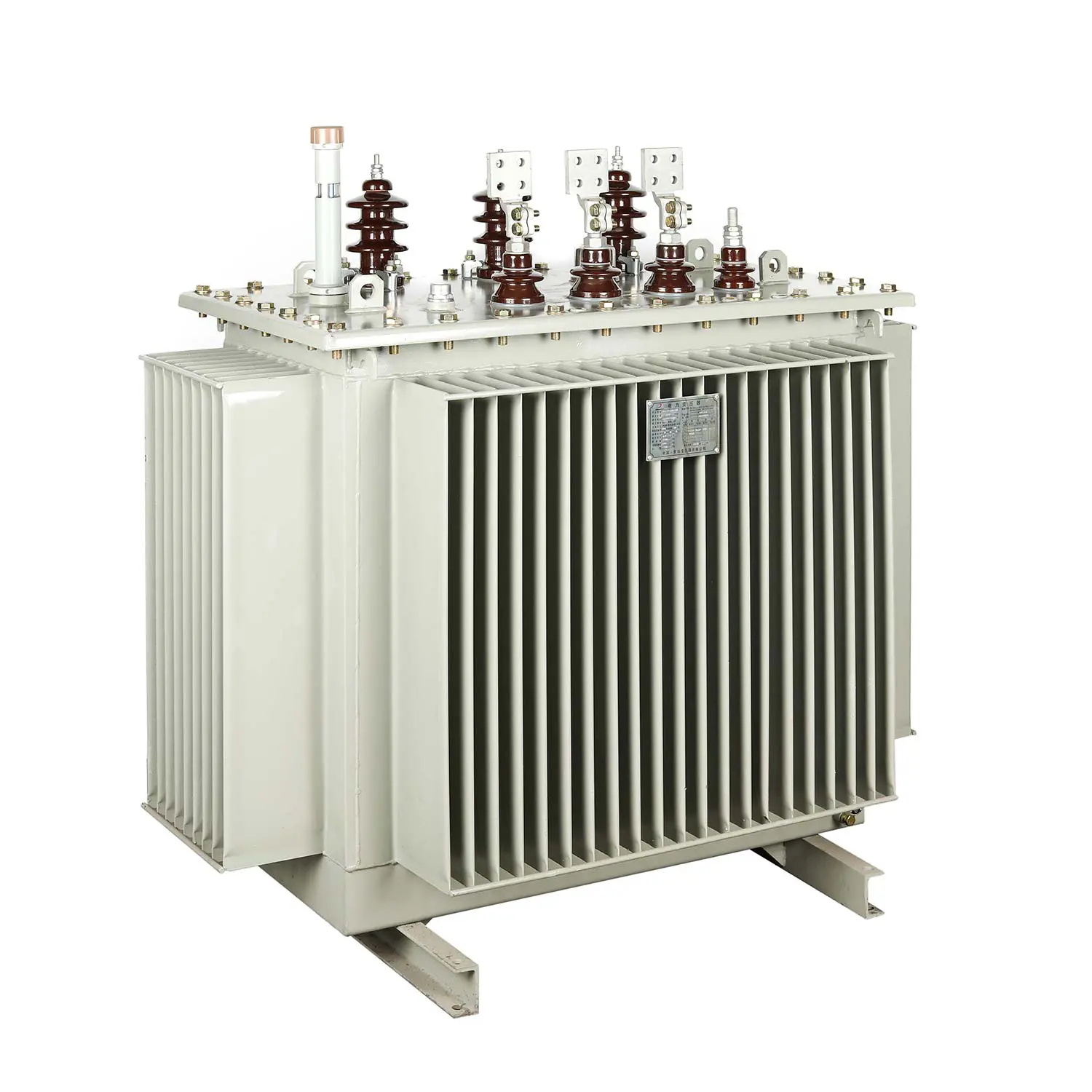

YB □ -12 Pencawang Jenis Kotak Eropah Miniatur Pilih Rendah, Minyak-Immersed, Minum S9, S10 dan S11 Series Transformers, atau pilih resin yang dilukis atau Nomex yang bertebat alam sekitar yang bertembung dengan transformer.

● Jadual Parameter Prestasi

◆ Parameter teknikal suis beban

◆ Parameter teknikal fius voltan tinggi

◆ Parameter teknikal pemutus litar voltan rendah

● Keadaan penggunaan persekitaran

◆ Ketinggian: Pencawang jenis kotak Eropah miniatur harus digunakan dalam 4000m

◆ Suhu: -25 ~ 40 ℃

◆ Kelembapan relatif: Purata harian tidak melebihi 95%, dan purata bulanan tidak melebihi 90%;

◆ Tempat pemasangan: Tiada kebakaran, bahaya letupan, debu konduktif, gas menghakis kimia dan getaran ganas. Sekiranya keadaan di atas melebihi, pengguna boleh berunding dengan syarikat kami.

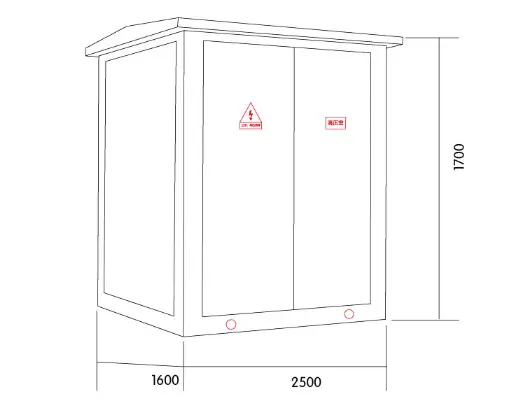

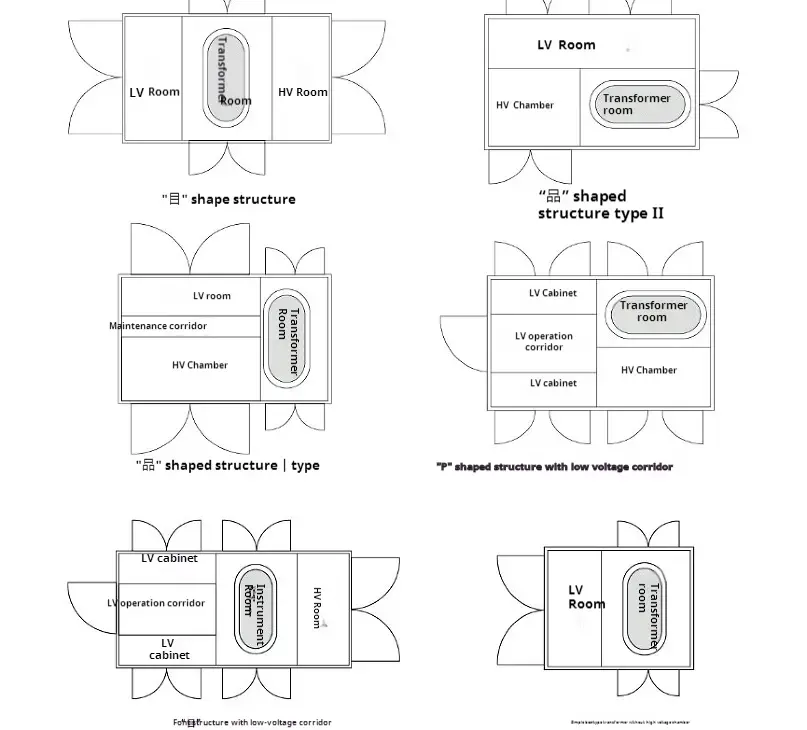

● Rajah dimensi susun atur

● Mengapa memilih KEXR?

◆ Kelebihan Produk: Pencawang jenis kotak Eropah kami mempunyai banyak paten dan lulus pelbagai pensijilan (ISO9001,3C, dan lain -lain), Kualiti produk yang sangat baik adalah asas pijakan kami.

◆ Kelebihan harga: Dari sudut pandangan pelanggan, KEXR percaya bahawa keuntungan kecil tetapi perolehan cepat dapat membuat perusahaan bertahan untuk masa yang lebih lama. Oleh itu, harga produk KEXR lebih rendah daripada purata industri dan kami mengamalkan senarai harga langkah demi langkah, dan lebih banyak pembelian akan membawa lebih banyak diskaun.

◆ Kelebihan Jaminan Kualiti: Kami menyediakan jaminan 12-24 bulan untuk kebanyakan produk KEXR, yang melebihi kebanyakan rakan sebaya kami.

◆ Skim Penyesuaian Unik: Memandangkan keperluan individu pelanggan, kami dapat menghasilkan produk yang disesuaikan untuk memenuhi senario penggunaan yang berbeza.
