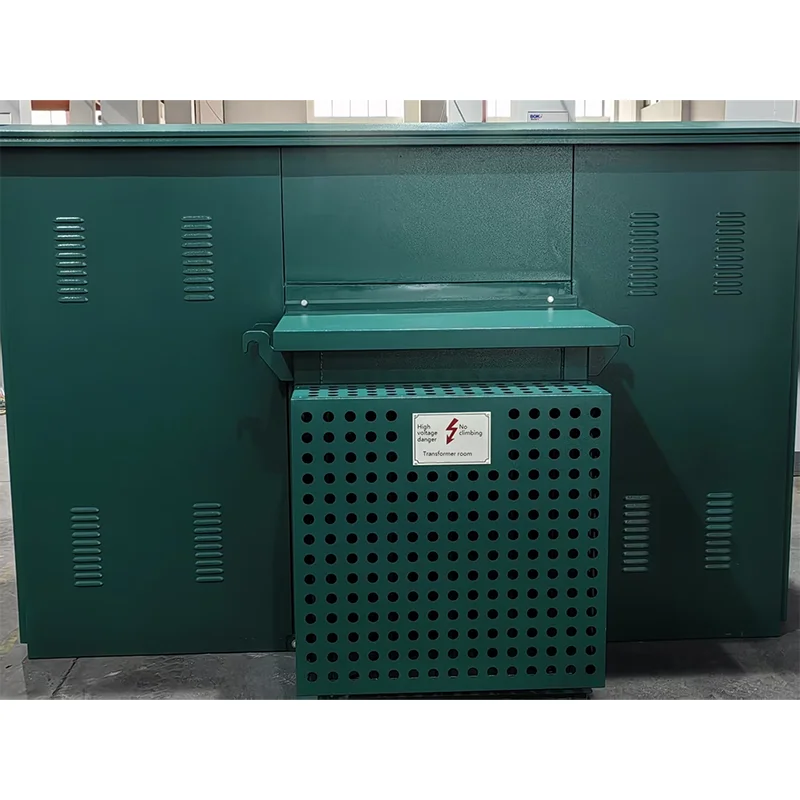

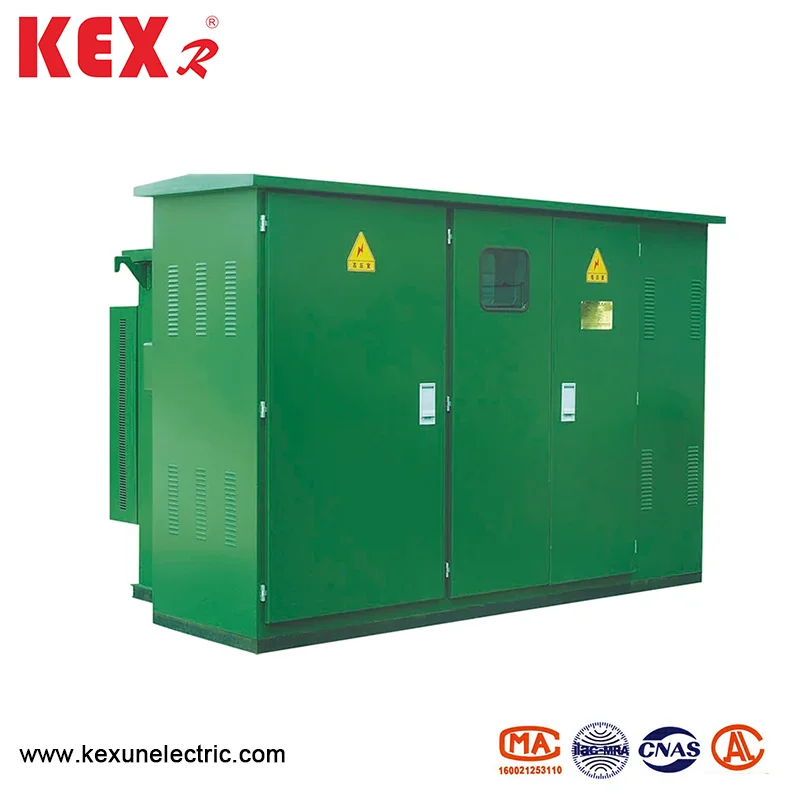

Pencawang Jenis Kotak Amerika yang telah dipasang

● Ciri -ciri struktur produk

◆ ZBW-12 pra-dipasang jenis pencawang jenis kotak Amerika mempunyai struktur padat dan jumlah kecil, yang hanya kira-kira 1/3 ~ 1.5 dari pengubah kotak Eropah domestik dengan kapasiti yang sama, dengan itu mengurangkan ruang lantai.

◆ Pencawang mengamalkan struktur tertutup sepenuhnya dan sepenuhnya, tanpa jarak penebat, dan dengan pasti melindungi keselamatan peribadi.

◆ Pendawaian voltan tinggi boleh digunakan untuk kedua-dua rangkaian cincin dan terminal, dengan mod bekalan kuasa fleksibel dan kebolehpercayaan yang tinggi.

◆ Prestasi pengubah yang sangat baik: kehilangan rendah, bunyi rendah dan kenaikan suhu rendah; Kapasiti beban yang kuat, rintangan litar pintas dan rintangan kesan.

◆ Memenuhi semua jenis keperluan suapan voltan rendah, yang boleh dipilih mengikut skim atau direka oleh diri anda sendiri.

● Jadual Parameter Teknikal

● Fius

Bahagian voltan tinggi pencawang jenis kotak Amerika yang telah dipasang sebelum ini disediakan dengan perlindungan pelbagai dengan sambungan siri fius perlindungan sandaran dan fius plug-in, yang mudah pada prinsip, ekonomik dan boleh dipercayai; Fius perlindungan sandaran adalah fius pembatasan semasa voltan tinggi yang diimmakan minyak dengan kapasiti pecah yang besar. Hanya apabila pengubah gagal secara dalaman, fius plug-in dilengkapi dengan sekering dwi-sensitif, yang dapat memberikan perlindungan dua kali ganda arus dan suhu. Selepas fius dwi-sensitif ditiup, teras fius dapat dengan mudah diganti di tapak.

● Urutan struktur dan operasi

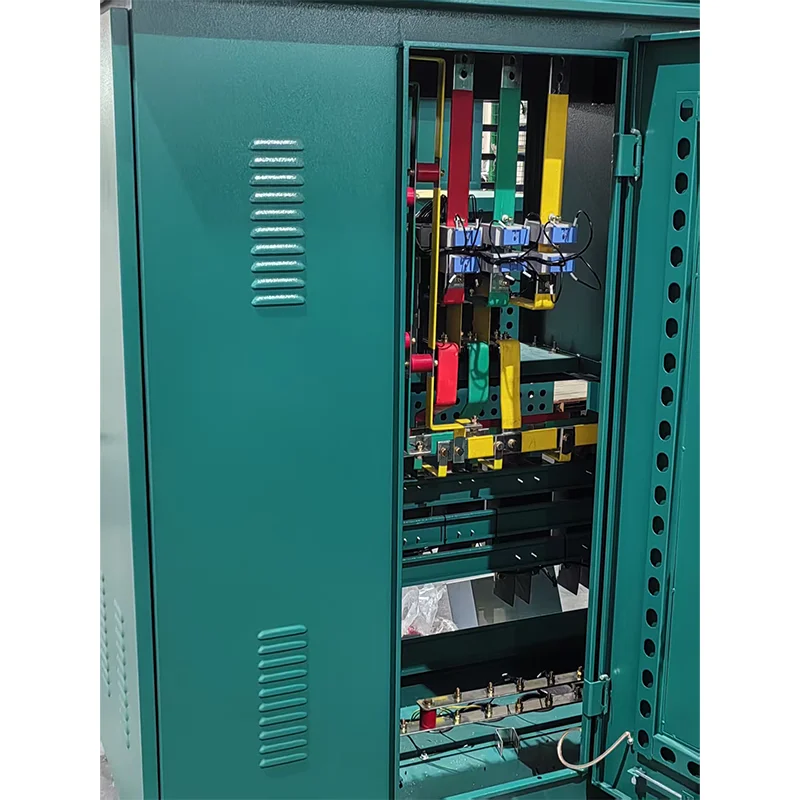

1. susun atur

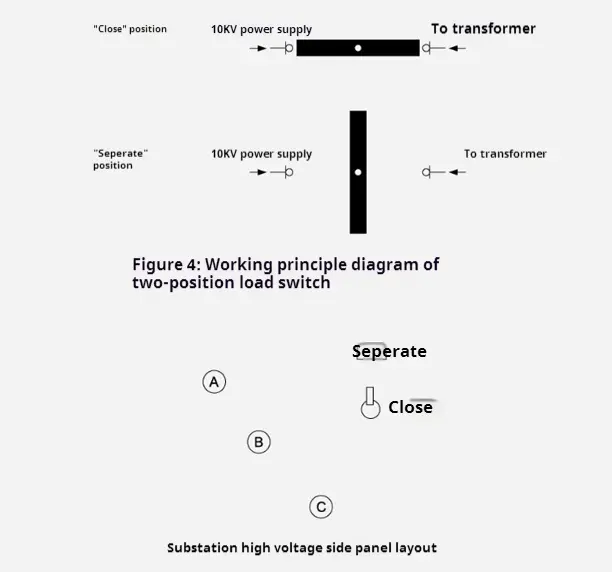

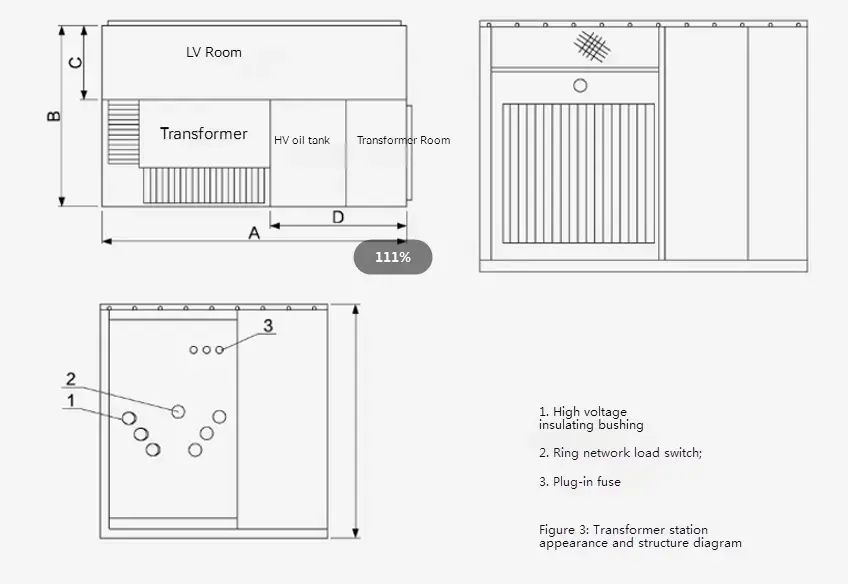

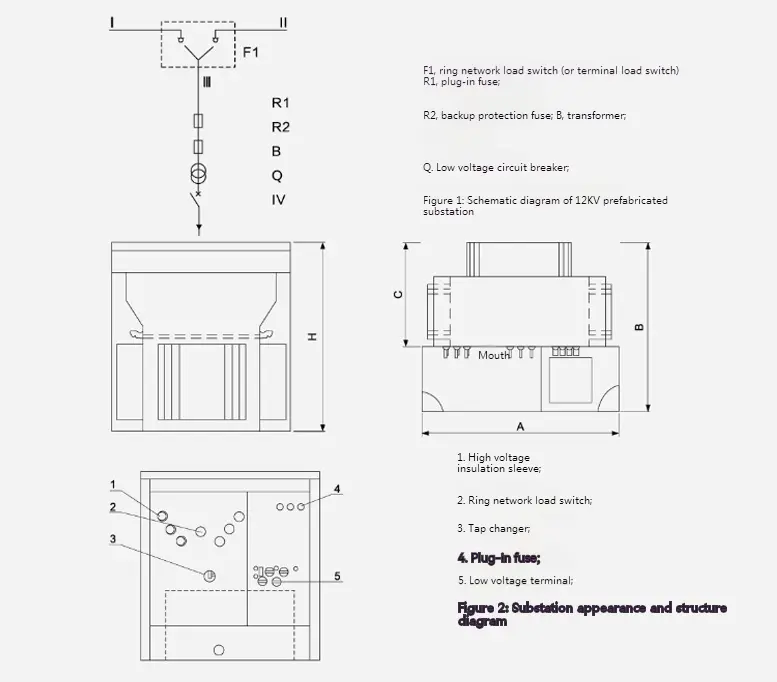

Untuk bentuk dan struktur 10kV ZBW-12 pra-dipasang jenis pencawang jenis kotak Amerika, lihat Rajah 2 dan Rajah 3. Tangki minyak dibahagikan kepada dua bahagian: bahagian atas adalah tangki minyak voltan tinggi dan bahagian bawah adalah tangki minyak pengubah. Kedua -dua bahagian hanya bersambung elektrik, tetapi minyak disekat. Rajah skematik ditunjukkan dalam Rajah 1, di mana garis "I" dan "I" adalah pengumpan rangkaian gelung, cawangan "ll" adalah cawangan pengubah, dan "V" adalah output voltan rendah. Substation boleh digunakan dalam kedua -dua sistem bekalan kuasa rangkaian cincin dan sistem terminal, dan penukarannya sangat mudah. Suapan garis dan cawangan "Lⅲ" dihidupkan dengan suis beban rangkaian cincin. Pada masa yang sama, terminal masuk bahagian voltan tinggi pengubah dilengkapi dengan fius perlindungan sandaran dan fius plug-in untuk melindungi kesalahan litar pintas dan kelebihan dan perlindungan overtemperature cawangan. Pada masa yang sama, peranti paparan voltan tinggi dan penangkap kilat juga boleh dipasang. Akhir voltan rendah pengubah adalah output selepas melalui meter dan pemutus litar voltan rendah.

Dimensi dan berat badan

2. Pengubah

KEXR Pra-pemasangan Jenis Kotak Amerika Mengguna pakai S9 dan S11 Siri Tiga fasa minyak yang dibanjiri transformer mempunyai kelebihan kehilangan tidak beban rendah, kenaikan suhu rendah, bunyi rendah dan ketinggian yang rendah. Kerugian tanpa beban dan kehilangan beban pengubah adalah lebih rendah daripada pengubah S9 asal, mencapai tahap maju domestik pada masa ini. Transformer adalah struktur yang dimeteraikan sepenuhnya, yang secara efektif mengasingkan pencemaran udara dan degradasi penebat yang disebabkan oleh kelembapan. Kusyen udara 40-90mm ditinggalkan di bahagian atas tangki minyak, yang boleh memainkan peranan pelesapan haba dan penyejukan bersama-sama dengan korugasi shell tangki minyak, dan dapat mengurangkan tekanan dalaman secara berkesan.

Dimensi dan berat badan

3. Fuse perlindungan sandaran

Ia disambungkan secara siri dengan fius plug-in di cawangan Transformer (lihat R1 dan R2 dalam Rajah 2) untuk membentuk fius perlindungan jarak jauh. Ia hanya bertiup apabila terdapat kesalahan litar pintas di dalam pencawang, jadi kebarangkalian meniup sangat rendah. Ia dipasang di tangki minyak atas, dan tangki minyak perlu dibuka jika ia dikemas kini.

4. Fius plug-in

◆ Inti leburnya mempunyai kepekaan dwi (suhu dan arus), iaitu, ia cair apabila bahagian beban gagal (beban atau suhu yang berlebihan). Fius fius dan fius perlindungan sandaran digunakan secara siri, yang dapat melindungi julat keseluruhan dari arus kecil (beberapa kali dalam) hingga arus besar (beberapa puluhan kiloamperes), dan arus pemecahan maksimum adalah 50KA.

◆ Pencocokan fius sandaran dan pemalam yang munasabah secara langsung mempengaruhi prestasi pencawang keseluruhan. Lihat jadual berikut untuk sebahagian daripada garis panduan pemilihan fius dalam 10kv pra-dipasang jenis kotak jenis Amerika untuk rujukan sahaja. Nota: Ia tidak sesuai untuk jenis pencawang lain.

● Gariskan dimensi pencawang jenis kotak Amerika yang telah dipasang sebelum ini
