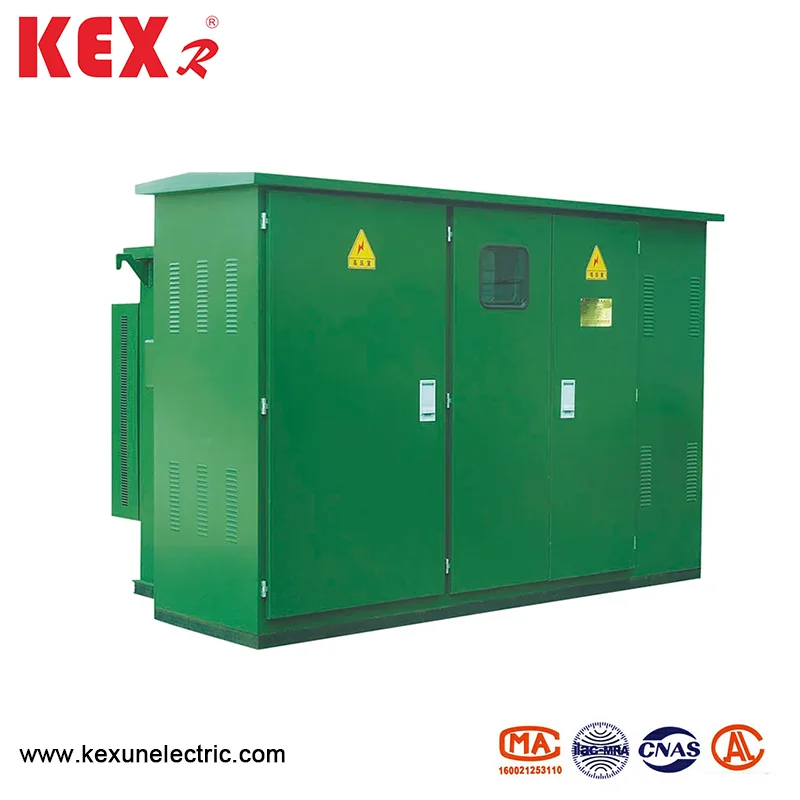

Pengubah Kotak Amerika yang telah dipasang sebelum ini

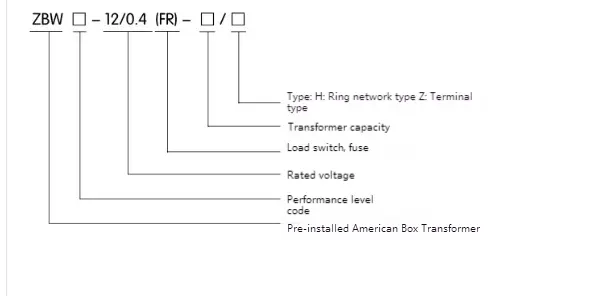

Model dan makna

● Keadaan penggunaan persekitaran

◆ Suhu persekitaran: Pengubah kotak Amerika yang telah dipasang harus digunakan dalam persekitaran antara -30 ~ 40 ℃

◆ Ketinggian: di bawah 4000m

◆ Kelajuan angin: di bawah 34m/s

◆ Kelembapan: Kelembapan relatif harian purata tidak melebihi 95%; Nilai kelembapan relatif bulanan tidak melebihi 95%

◆ Tahap Shockproof: Percepatan mendatar tidak melebihi 0.4m/s², dan pecutan menegak tidak melebihi 0.15m/s²

◆ Kecenderungan pemasangan: dalam 3 °

◆ Persekitaran Pemasangan: Udara sekitarnya tidak jelas tercemar oleh gas yang menghakis dan mudah terbakar, dan tidak ada getaran ganas di tapak pemasangan.

Nota: Apabila memesan pengubah kotak Amerika yang telah dipasang di luar keadaan di atas, anda boleh berunding dengan syarikat kami.

● Jadual parameter teknikal

◆ Transformer

◆ LOAD SWITCH

Suis beban pengubah kotak Amerika yang telah dipasang adalah minyak dan musim bunga yang dialami minyak, fasa dan musim bunga mekanisme operasi; Ia boleh dibuka dan ditutup dengan beban, dan kelajuan pembukaan dan penutupnya tidak ada kaitan dengan daya operasi. Jenis-jenis ini adalah dua stesen, empat stesen T-jenis dan empat stesen V-jenis.

◆ Fuse perlindungan sandaran

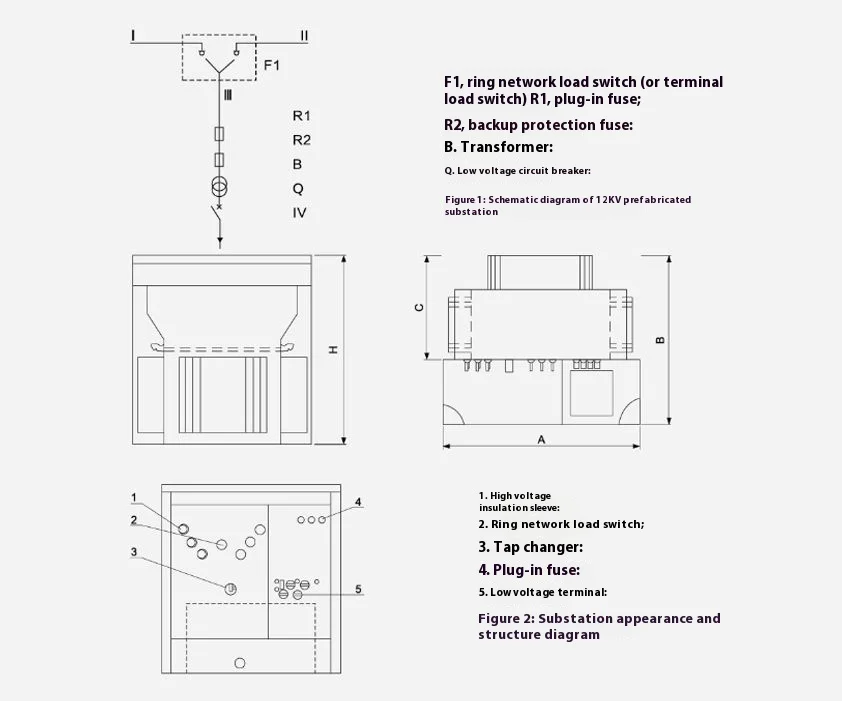

Fius Transformer Kotak American yang dipasang sebelum ini disambungkan secara siri dengan fius plug-in di cawangan Transformer (lihat R1 dan R2 dalam Rajah 2) untuk membentuk fius perlindungan penuh. Ia hanya bertiup apabila terdapat kesalahan litar pintas di dalam pengubah, jadi kebarangkalian meniup sangat rendah. Ia dipasang di tangki minyak atas, dan tangki minyak perlu dibuka jika ia dikemas kini.

◆ Palamkan fius

1. Inti fius 'Pengubah Kotak Amerika yang telah dipasang mempunyai dua ciri suhu dan arus, iaitu, beban yang berlaku pada hujung beban, atau ia cair apabila suhu terlalu tinggi. Plug-in fius dan fius perlindungan sandaran digunakan dalam siri, yang dapat melindungi julat keseluruhan dari beberapa amperes hingga beberapa ribu amperes, dan arus pemecahan maksimum adalah 50ka.

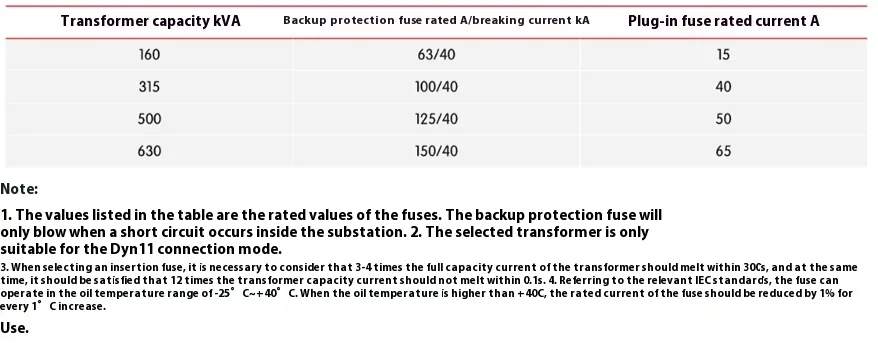

2. Pemadanan yang munasabah dari fius sandaran dan fius pemalam secara langsung akan mempengaruhi prestasi keseluruhan pengubah. Lihat jadual berikut untuk sebahagian daripada garis panduan pemilihan fius dalam pengubah kotak Amerika yang dipasang 10kV untuk rujukan.

3.Pelap dalam fius adalah elemen yang boleh menggantikan teras fius secara luaran. Apabila menggantikan, pertama tarik cincin tarik injap pelega tekanan tangki bahan api atas untuk mengimbangi tekanan di dalam dan di luar tangki bahan api. Untuk memastikan keselamatan pengendali dan peralatan, fius plug-in harus dipasang dan dicabut apabila tiada beban. Oleh itu, suis voltan rendah harus dimatikan terlebih dahulu untuk memotong beban penuh pada sisi voltan rendah. Kemudian, pemegang pada kerusi fius harus dibongkar dengan pemegang operasi, dan kemudian diputar kira -kira 90 darjah untuk menghapuskan lekatan antara gasket dan dinding luar. Cair fius harus ditarik secara serong ke atas untuk 70-80mm, dan ia harus tinggal selama beberapa saat. Selepas beberapa minyak di atas cair dikeringkan, cair perlu ditarik keluar untuk mengelakkan titisan minyak dari komponen lain di luar tangki bahan api. Lap permukaan cair dengan kain kapas yang bersih, dan kemudian gantikan teras. Apabila menggantikan, pastikan anda memberi perhatian kepada parameter yang ditunjukkan pada teras cair, dan parameter yang berbeza tidak dapat digantikan. Lihat lampiran 3 untuk langkah penggantian. Masukkan teras cair selepas penggantian ke dalam sokongan fius, dan apabila pemegang pada teras cair dihidupkan ke kedudukan penguncian, pastikan mesin basuh keluli tahan karat adalah dekat dengan sokongan fius, dan pemegangnya dibungkus pada bos untuk memastikan bahawa pencawang itu dimeteraikan sepenuhnya dan bebas dari kelembapan. Kemudian, suis voltan rendah ditutup lagi, dan bekalan kuasa boleh disambung semula pada masa ini.

4. Kerana pengubah kotak Amerika yang telah dipasang adalah sistem tiga fasa, sama ada fius perlindungan sandaran atau fius plug-in, apabila cair satu fasa cair, cair tiga fasa harus diganti secara umum, kecuali jika ia dapat ditentukan bahawa hanya satu fasa cair telah melepasi arus kesalahan.
