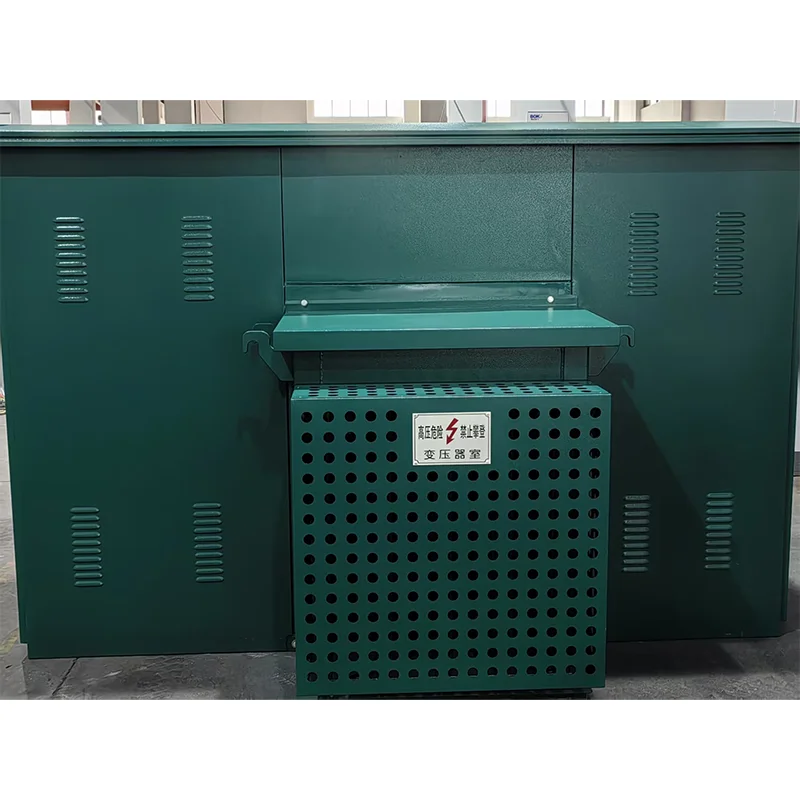

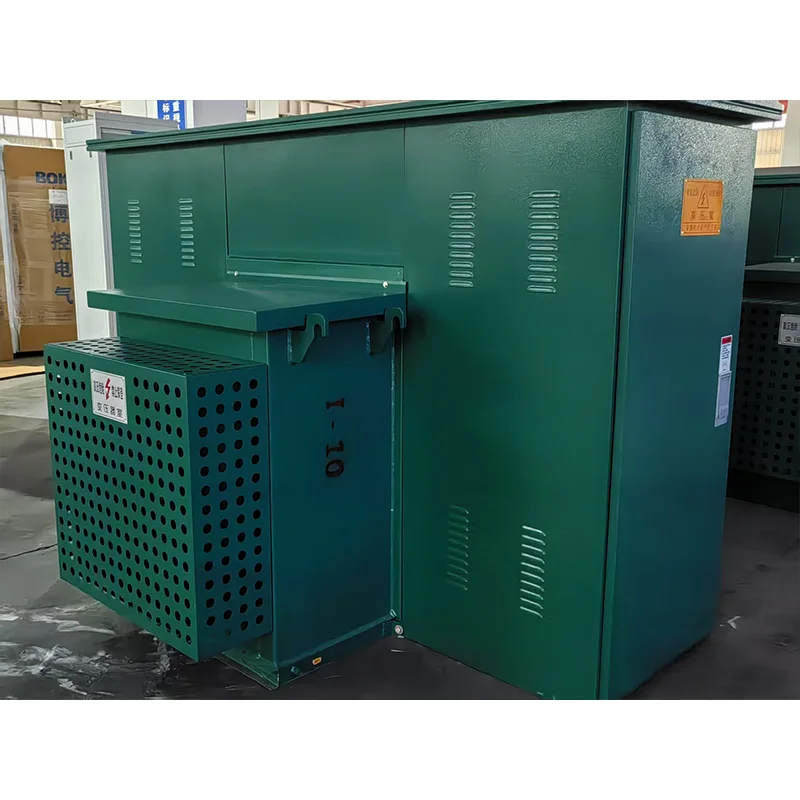

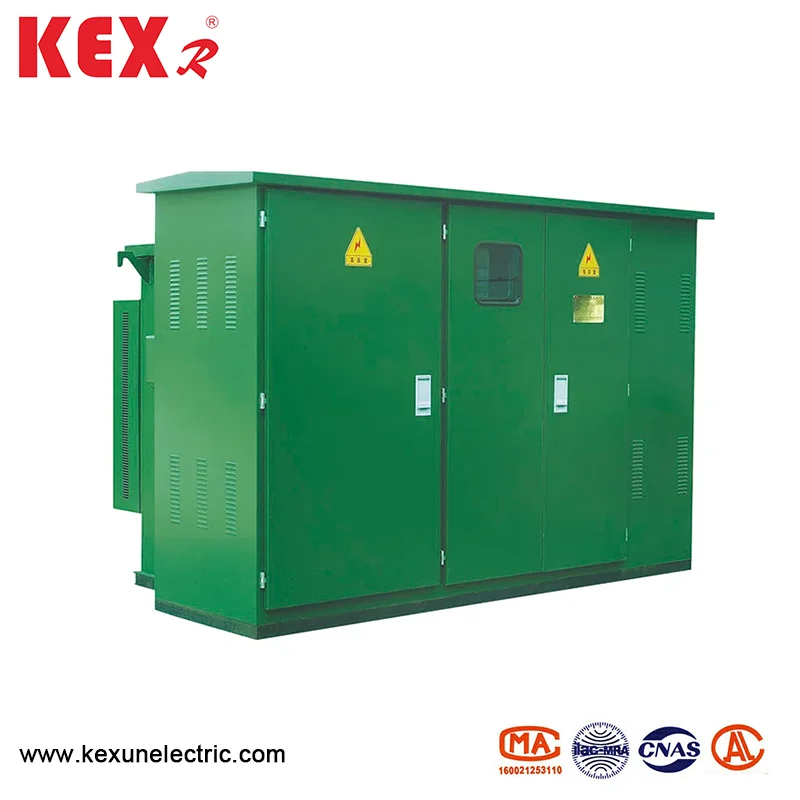

Kabinet Jenis Kotak Amerika yang telah dipasang sebelum ini

● Kelebihan produk

1. Kabinet jenis kotak Amerika yang dipasang sebelum ini mempunyai struktur padat dan standard, ruang lantai kecil, jauh lebih rendah daripada jenis Eropah dengan kapasiti yang sama.

2. Struktur tertutup, terlindung, keselamatan yang kuat.

3. Kabinet jenis kotak Amerika yang dipasang sebelum ini mengamalkan transformer dengan kehilangan rendah, bunyi rendah, kenaikan suhu rendah, kapasiti beban yang kuat, rintangan litar pintas dan rintangan impak yang kuat memastikan prestasi tinggi produk.

4. Menerima pelbagai penyelesaian untuk memenuhi keperluan pelanggan yang disesuaikan dan menangani senario penggunaan yang berbeza.

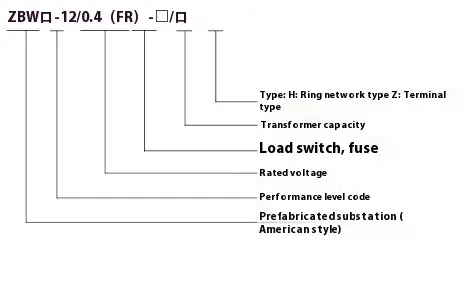

● Struktur kabinet

◆ Susun atur keseluruhan

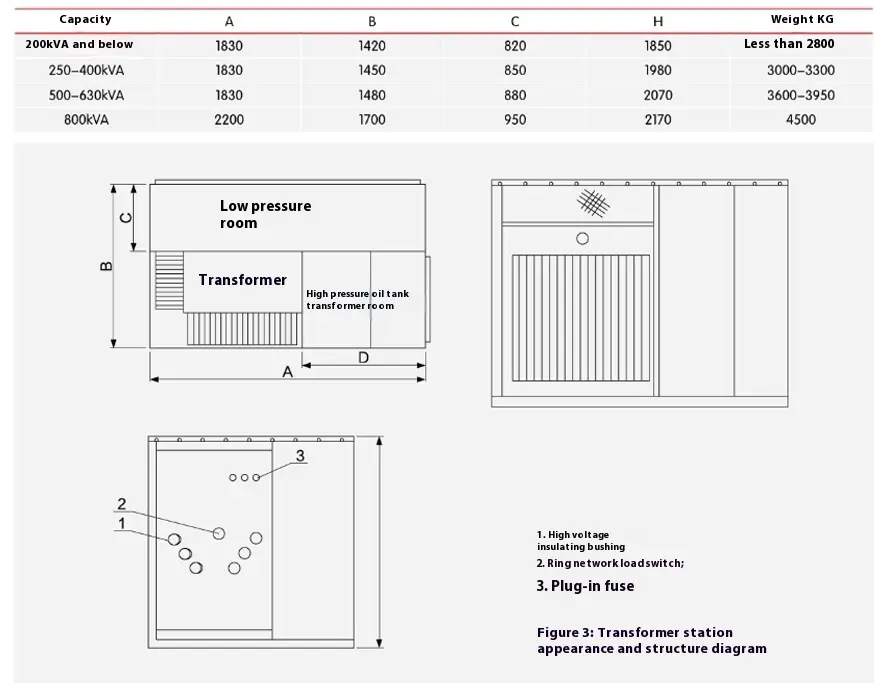

Penampilan dan struktur kabinet jenis kotak Amerika yang dipasang 10kV ditunjukkan dalam Rajah 2 dan 3. Tangki minyak dibahagikan kepada dua bahagian, bahagian atasnya adalah tangki minyak tekanan tinggi, dan bahagian bawah adalah tangki minyak pengubah. Kedua -dua bahagian hanya bersambung elektrik dan minyak disekat. Rajah skematik ditunjukkan dalam Rajah 1, di mana garis "I" dan "I" adalah pengumpan rangkaian gelung, cawangan "ll" adalah cawangan pengubah, dan "V" adalah output voltan rendah. Kabinet boleh digunakan dalam kedua -dua sistem bekalan kuasa rangkaian cincin dan sistem terminal, dan penukarannya sangat mudah. Suapan garis dan cawangan "Lⅲ" dihidupkan dengan suis beban rangkaian cincin. Pada masa yang sama, terminal masuk bahagian voltan tinggi pengubah dilengkapi dengan fius perlindungan sandaran dan fius plug-in untuk melindungi kesalahan litar pintas dan beban dan perlindungan suhu cawangan. Pada masa yang sama, peranti paparan voltan tinggi dan penangkap kilat juga boleh dipasang. Akhir voltan rendah pengubah adalah output selepas melalui meter dan pemutus litar voltan rendah.

◆ Transformer

Kabinet Jenis Kotak Amerika yang dipasang Pra-dipasang mengamalkan siri siri tiga fasa pengubah minyak yang diimmakan dengan kehilangan rendah, kenaikan suhu rendah dan bunyi yang rendah diterima pakai. Struktur yang dimeteraikan sepenuhnya secara berkesan mengasingkan pencemaran udara dan degradasi penebat yang disebabkan oleh kelembapan. Lembaran beralun tangki minyak mempunyai fungsi pelesapan haba dan penyejukan, dan dengan berkesan mengurangkan tekanan dalaman.

◆ Suis beban terminal dua stesen

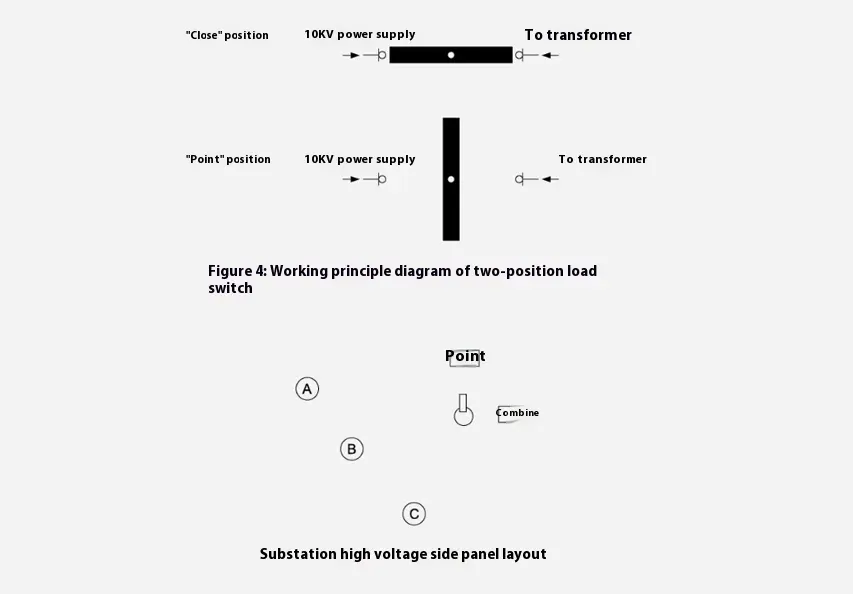

Rajah strukturnya ditunjukkan dalam Rajah 4, di mana "I" disambungkan ke terminal masuk voltan tinggi. Semasa operasi, pengguna memasukkan pemegang operasi khas ke dalam aci berputar suis beban dan memutarnya 90 darjah lawan jam, dan suis beban bertukar kepada kedudukan "off". Suis beban terminal hanya memotong cawangan pengubah dalam mod bekalan kuasa terminal atau berfungsi apabila menggantikan teras fius plug-in, jadi suis beban negatif terminal hanya mempunyai dua kedudukan off dan seterusnya, dan daya operasi juga kecil kerana saiznya yang kecil. Untuk mengurangkan pencemaran minyak dalam tangki minyak, disarankan agar pengguna mematikan suis voltan rendah sebelum mengendalikan suis beban untuk mengurangkan beban sampingan tekanan.

◆ Perlindungan fius

Fius perlindungan kabinet jenis kotak Amerika yang dipasang sebelum ini disambungkan secara siri dengan fius plug-in di cawangan pengubah (lihat R1 dan R2 dalam Rajah 2) untuk membentuk fius perlindungan penuh. Ia hanya bertiup apabila terdapat kesalahan litar pintas di dalam kabinet, jadi kebarangkalian meniup sangat rendah. Ia dipasang di tangki minyak atas, dan tangki minyak perlu dibuka jika ia dikemas kini.

◆ Masukkan jenis fius

Inti leburnya mempunyai sensitiviti dwi (suhu dan arus), iaitu, ia cair apabila sisi beban gagal (beban atau suhu yang berlebihan). Fius fius dan fius perlindungan sandaran digunakan secara siri, yang dapat melindungi julat keseluruhan dari arus kecil (beberapa kali dalam) hingga arus besar (beberapa puluhan kiloamperes), dan arus pemecahan maksimum adalah 50KA.

Nota ：

1. Semua yang disenaraikan dalam jadual adalah penilaian fius. Fius perlindungan sandaran hanya ditiup apabila terdapat kesalahan litar pintas di dalam kabinet jenis kotak Amerika yang telah dipasang.

2. Transformer yang dipilih hanya sesuai untuk mod sambungan DYN11.

3. Apabila memilih fius yang dimasukkan, ia harus dipertimbangkan bahawa 3-4 kali keupayaan penuh arus pengubah harus dicairkan dalam masa 300-an, dan pada masa yang sama, ia harus berpuas hati bahawa 12 kali kapasiti penuh pengubah tidak boleh dicairkan apabila 0.1s digunakan.

4. Menurut piawaian IEC, fius boleh berfungsi dalam julat politik -25 ℃ ~+40 ℃. Apabila suhu minyak lebih tinggi daripada +40 ℃, arus fius yang dinilai harus dikurangkan sebanyak 1% untuk setiap peningkatan 1 ℃.

◆ Jenis siku dan kepala kabel "t"

Garis masuk dan keluar voltan tinggi 12kV yang dipasang pada 12kv jenis kotak jenis Amerika mengadopsi kabel masuk dan keluar, dan bekalan kuasa voltan tinggi dikeluarkan dari tangki minyak oleh lengan penebat epoksi-cast. Untuk memudahkan ujian kilang dan ujian penerimaan pengguna, lengan penebat sendiri mempunyai keupayaan untuk menahan kekerapan kuasa 10kV menahan voltan dan kilat kilat menahan voltan. Sebelum memasang kepala kabel, perlu mengetahui sama ada pengguna memerlukan penangkap kilat. Sekiranya perlu, satu set lengan penebat di garisan gelung masuk dan keluar mengamalkan jenis dua lulus, dan set lain mengamalkan jenis lulus tunggal.

Pilih kepala kabel siku atau T-berbentuk T yang sepadan dengan bahagian kabel, bersihkan permukaan dalaman dan luarannya dan permukaan lengan penebat dengan etanol anhydrous, gunakan sedikit gris silikon vakum 7501 pada permukaan lengan, dan pasangnya mengikut spesifikasi pemasangan khas kawasan kerja kabel. Di hujung lengan penebat dua lulus, pasang penangkap oksida zink yang dimeteraikan khas dengan cara yang sama. Lihat arahan untuk pemasangan kepala kabel.

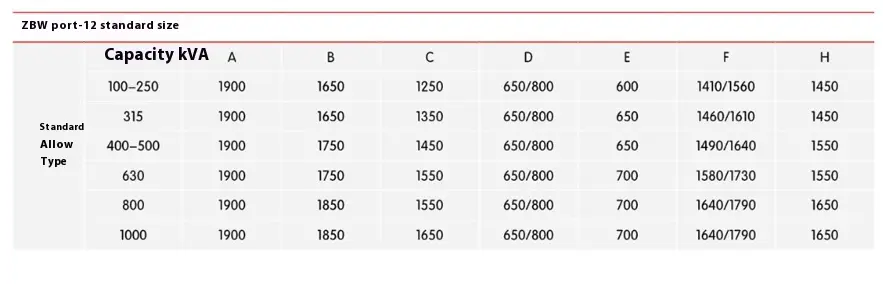

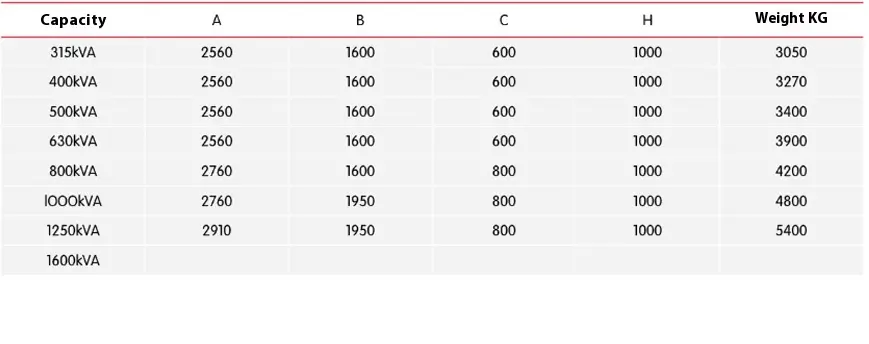

● Dimensi kabinet jenis kotak Amerika yang telah dipasang
