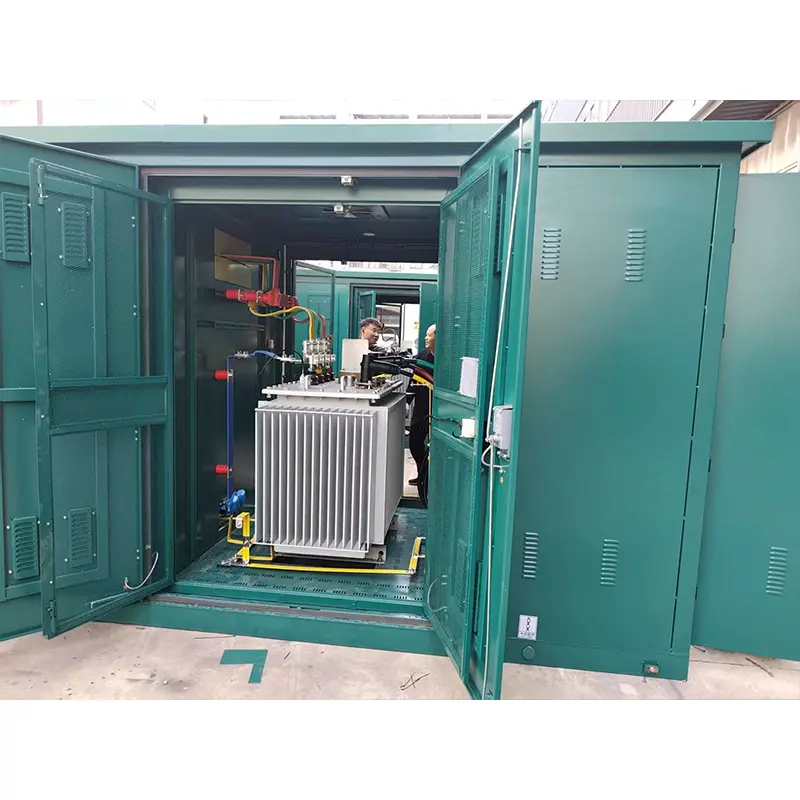

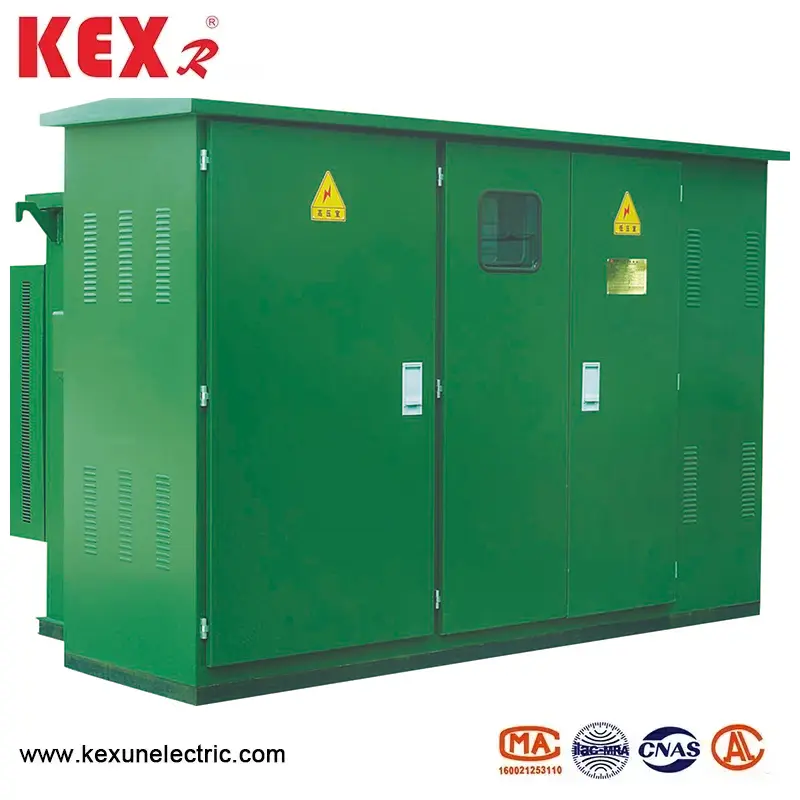

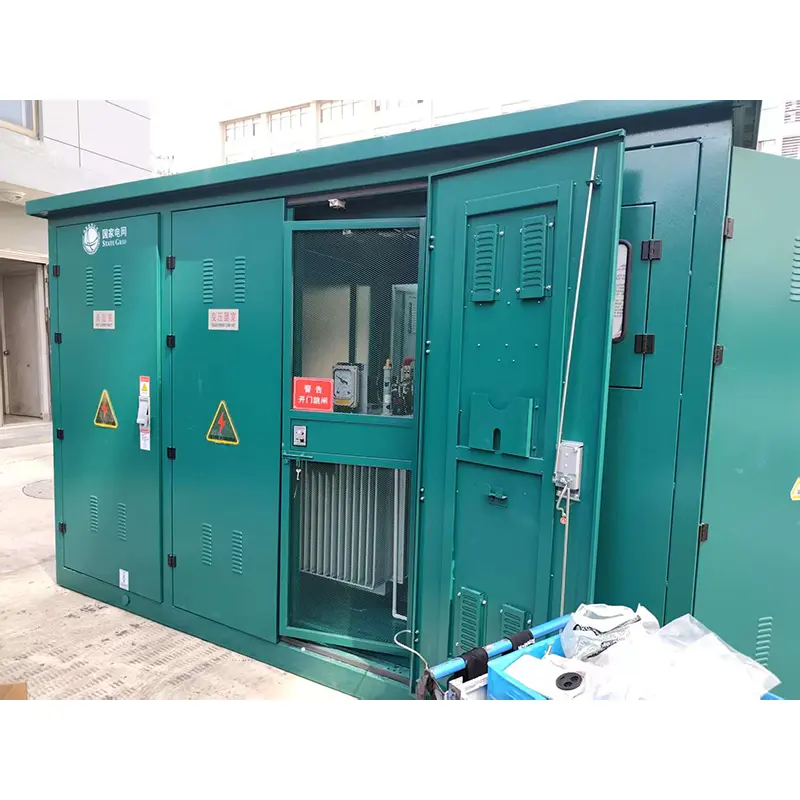

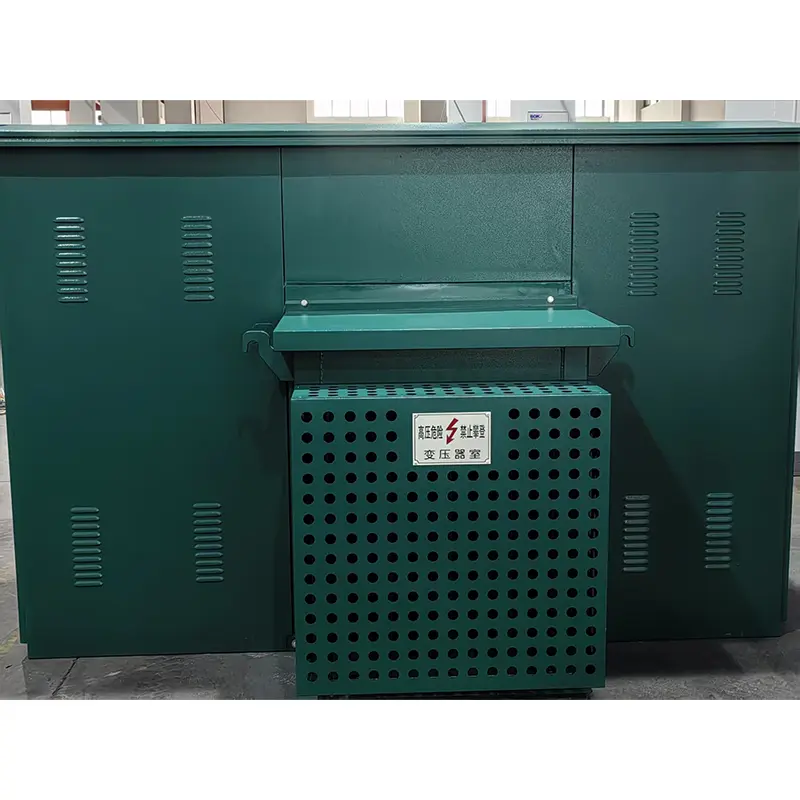

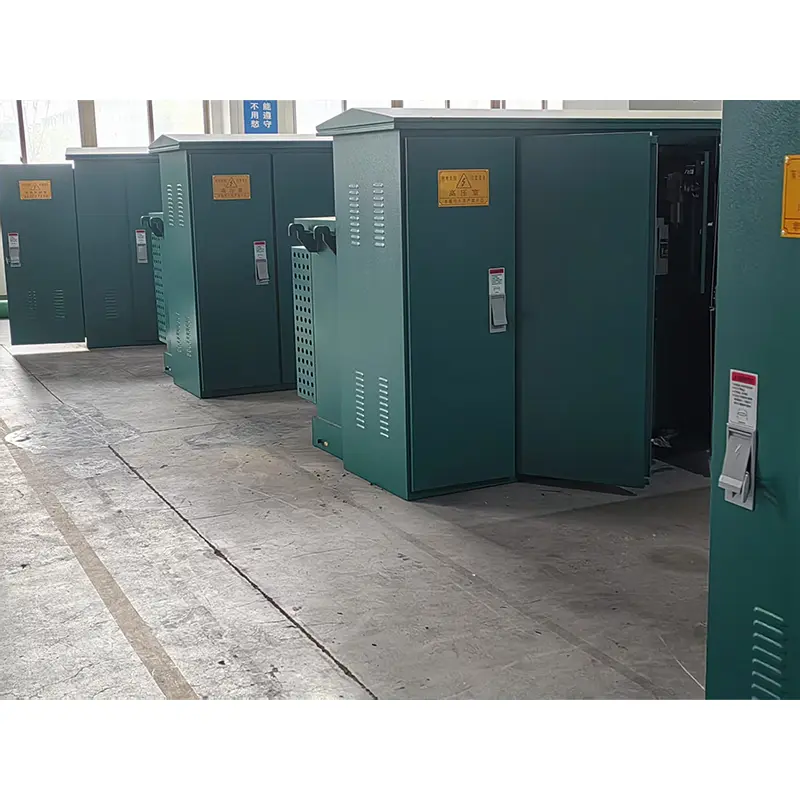

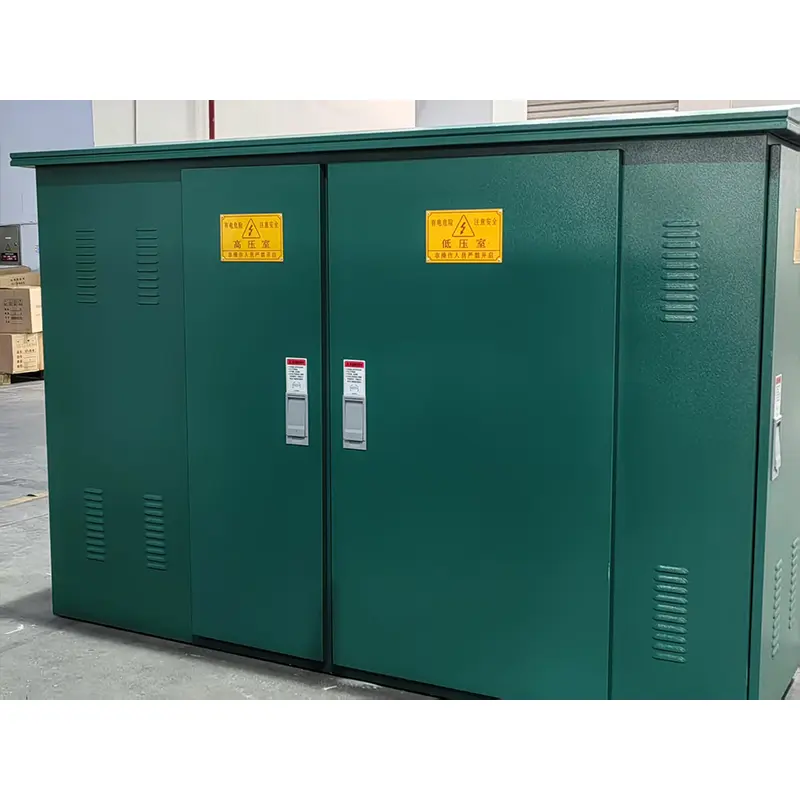

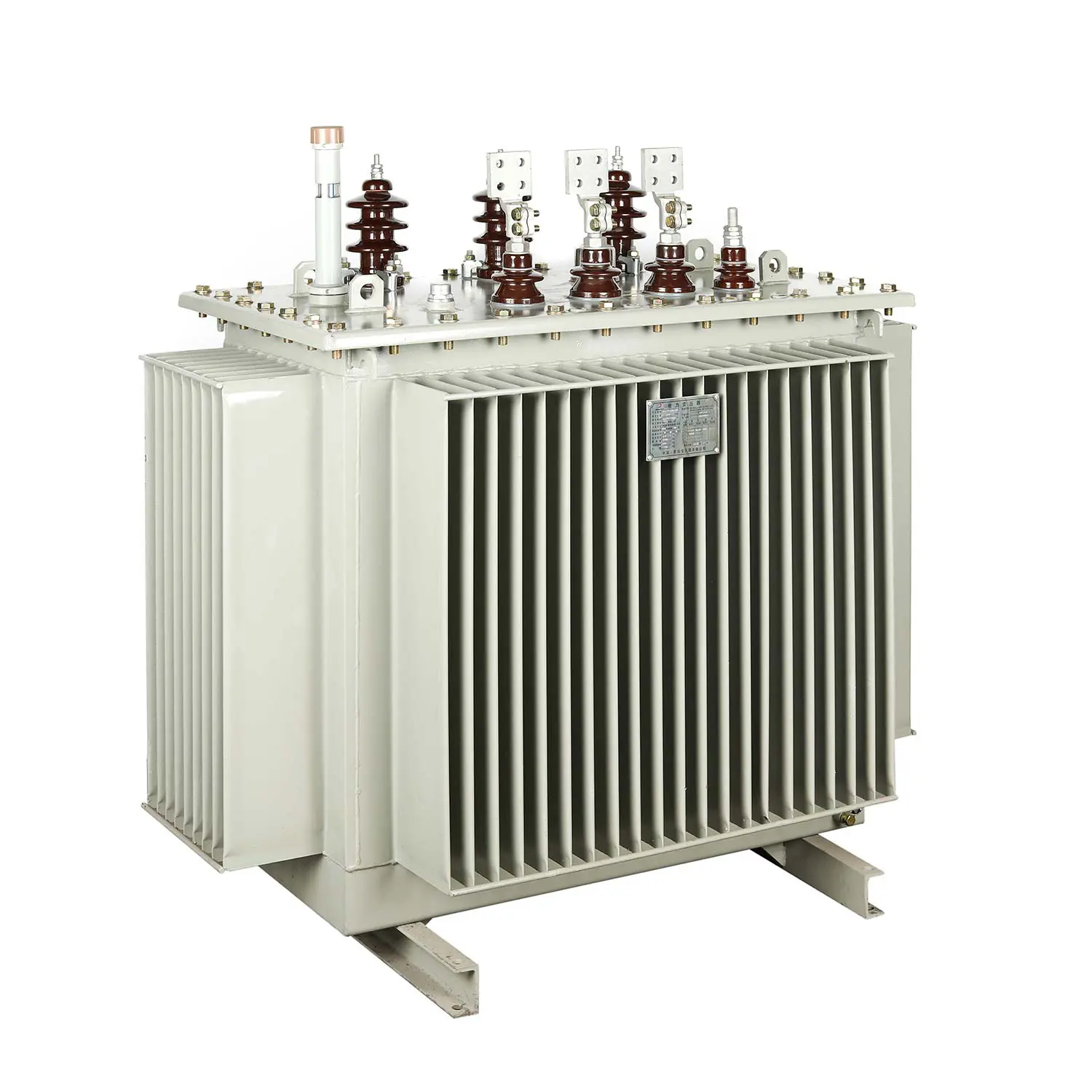

Jenis pencawang tertutup jenis Amerika

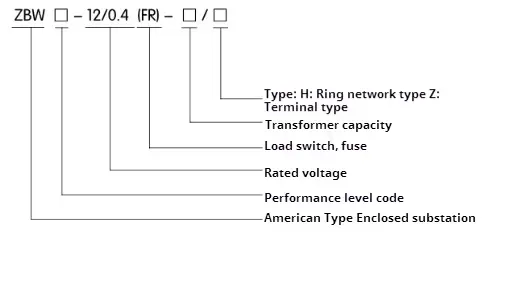

● Model makna jenis zbw-12 jenis pencawang tertutup jenis Amerika

● Ciri -ciri struktur pencawang yang tertutup jenis Amerika

1. Pencawang yang dilampirkan jenis Amerika mengamalkan struktur padat, jumlah kecil, hanya kira -kira 1/3 ~ 1.5 dari pengubah kotak Eropah domestik dengan kapasiti yang sama, sangat mengurangkan ruang lantai.

2. Struktur yang dimeteraikan dan sepenuhnya terlindung sepenuhnya, tiada jarak penebat diperlukan, dan keselamatan peribadi dilindungi dengan pasti.

3. Jenis Amerika yang tertutup pencawang menggunakan pendawaian voltan tinggi untuk kedua-dua rangkaian cincin dan terminal, dengan mod bekalan kuasa fleksibel dan kebolehpercayaan yang tinggi.

4. Prestasi pengubah yang sangat baik: kehilangan rendah, bunyi rendah dan kenaikan suhu rendah; Kapasiti beban yang kuat, rintangan litar pintas dan rintangan kesan.

5. Memenuhi semua jenis keperluan suapan voltan rendah, yang boleh dipilih mengikut skim atau direka oleh diri anda sendiri;

6. Terdapat dua jenis kepala kabel: palam siku 200A dan 600 penyambung kabel tetap "T", kedua -duanya boleh dilengkapi dengan penangkap zink oksida yang terlindung sepenuhnya. Kepala kabel jenis 200A boleh dipasang dan dicabut dengan beban dan juga boleh memainkan peranan mengasingkan suis.

● Fius

Bahagian voltan tinggi jenis pencawang tertutup jenis Amerika disediakan dengan perlindungan pelbagai dengan sambungan siri fius perlindungan sandaran dan fius plug-in, yang mudah pada prinsip, ekonomi dan boleh dipercayai; Fius perlindungan sandaran adalah fius pembatasan semasa voltan tinggi yang diimmakan minyak dengan kapasiti pecah yang besar. Hanya apabila pengubah gagal secara dalaman, fius plug-in dilengkapi dengan sekering dwi-sensitif, yang dapat memberikan perlindungan dua kali ganda arus dan suhu. Selepas fius dwi-sensitif ditiup, teras fius dapat dengan mudah diganti di tapak.

● Struktur dan urutan operasi

1. susun atur

Untuk bentuk dan struktur 10kV ZBW-12 jenis pencawang tertutup Amerika, lihat Rajah 2 dan Rajah 3. Tangki minyak dibahagikan kepada dua bahagian: bahagian atas adalah tangki minyak voltan tinggi dan bahagian bawah adalah tangki minyak pengubah. Kedua -dua bahagian hanya bersambung elektrik, tetapi minyak disekat. Rajah skematik ditunjukkan dalam Rajah 1, di mana garis "I" dan "I" adalah pengumpan rangkaian gelung, cawangan "ll" adalah cawangan pengubah, dan "V" adalah output voltan rendah. Substation boleh digunakan dalam kedua -dua sistem bekalan kuasa rangkaian cincin dan sistem terminal, dan penukarannya sangat mudah. Suapan garis dan cawangan "Lⅲ" dihidupkan dengan suis beban rangkaian cincin. Pada masa yang sama, terminal masuk bahagian voltan tinggi pengubah dilengkapi dengan fius perlindungan sandaran dan fius plug-in untuk melindungi kesalahan litar pintas dan kelebihan dan perlindungan overtemperature cawangan. Pada masa yang sama, peranti paparan voltan tinggi dan penangkap kilat juga boleh dipasang. Akhir voltan rendah pengubah adalah output selepas melalui meter dan pemutus litar voltan rendah.

● Dimensi dan berat zbw-12 jenis pencawang tertutup jenis zbw-12

2. Fuse perlindungan sandaran

Ia disambungkan secara siri dengan fius plug-in di cawangan Transformer (lihat R1 dan R2 dalam Rajah 2) untuk membentuk fius perlindungan jarak jauh. Ia hanya bertiup apabila terdapat kesalahan litar pintas di dalam pencawang, jadi kebarangkalian meniup sangat rendah. Ia dipasang di tangki minyak atas, dan tangki minyak perlu dibuka jika ia dikemas kini.

3. Plug-in fius

◆ Inti leburnya mempunyai kepekaan dwi (suhu dan arus), iaitu, ia cair apabila bahagian beban gagal (beban atau suhu yang berlebihan). Fius fius dan fius perlindungan sandaran digunakan secara siri, yang dapat melindungi julat keseluruhan dari arus kecil (beberapa kali dalam) hingga arus besar (beberapa puluhan kiloamperes), dan arus pemecahan maksimum adalah 50KA.

◆ Pencocokan fius sandaran dan pemalam yang munasabah secara langsung mempengaruhi prestasi pencawang keseluruhan. Lihat jadual berikut untuk sebahagian daripada garis panduan pemilihan fius dalam 10kV jenis pencawang tertutup jenis Amerika untuk rujukan sahaja. Nota: Ia tidak sesuai untuk jenis pencawang lain.
