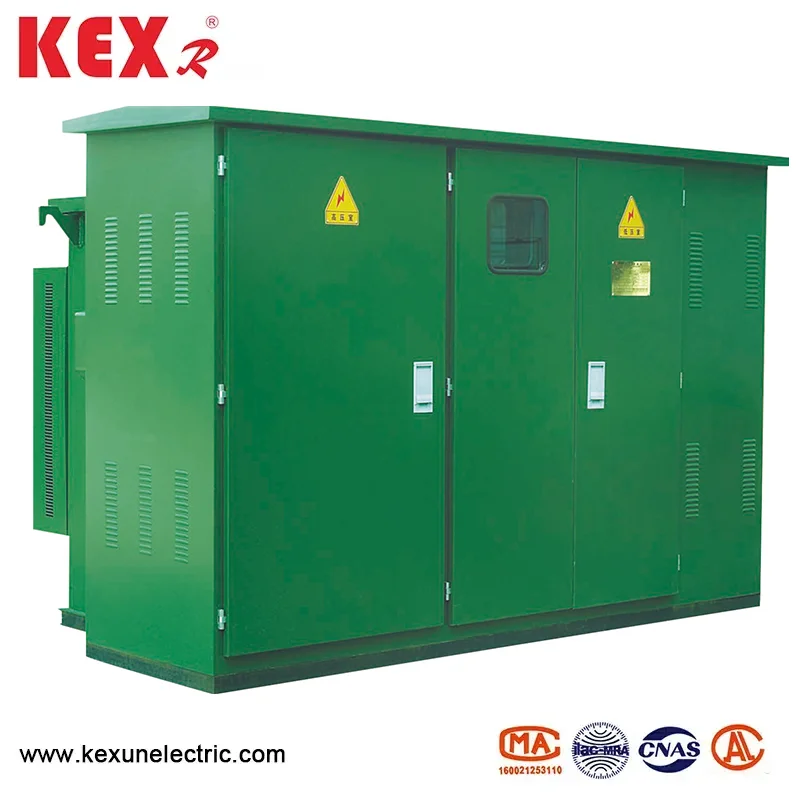

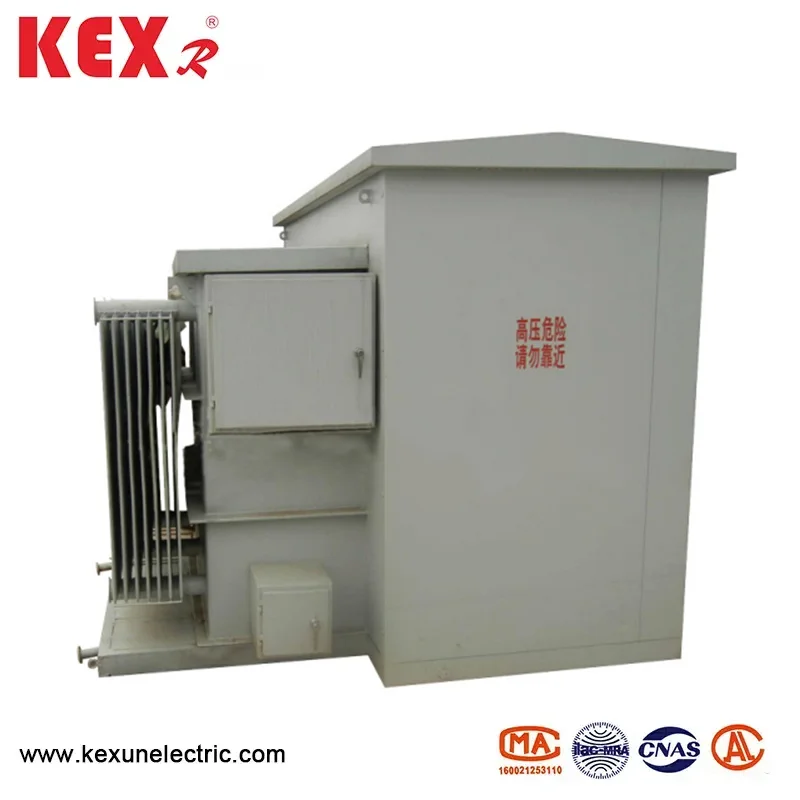

Transformer Pad yang Dipasang Jenis Amerika
Pengubah Pad yang dipasang pada jenis Amerika yang dihasilkan oleh China Pembuatan Kexun adalah pengubah pengedaran kecil yang bersepadu dan modular, yang mempunyai ciri-ciri struktur padat, pemasangan mudah dan perlindungan yang baik, dan digunakan secara meluas dalam rangkaian pengedaran bandar, kuarters kediaman, kawasan komersil dan penggunaan kuasa perindustrian.
Model: ZBW-12
Jenama: KEXR
Model: ZBW-12
Jenama: KEXR
Transformer yang dipasang typepad Amerika mempunyai ciri-ciri utama berikut.
◆ Reka bentuk padat
Saiz kecil, ruang lantai yang kurang, sesuai untuk tempat yang mempunyai ruang yang terhad.
Struktur pengubah jenis kotak Amerika diterima pakai, yang biasanya dipasang pada pad konkrit yang dipasang.
◆ Struktur pra-dipasang
Lengkapkan integrasi suis voltan tinggi dan rendah, transformer dan peranti perlindungan sebelum meninggalkan kilang untuk mengurangkan beban kerja pemasangan di tapak.
Mengadopsi struktur tertutup sepenuhnya, bukti kelembapan, bukti debu dan kakisan.
◆ Selamat dan boleh dipercayai
Mengadopsi reka bentuk penebat penuh untuk mengurangkan risiko kejutan elektrik.
Ia mempunyai fungsi beban, litar pintas dan perlindungan suhu, dan berjalan dengan stabil.
◆ Penyelenggaraan yang mudah
Ketua kabel plug-in Amerika (kepala kabel siku) diterima pakai, yang mudah untuk pemasangan dan penggantian cepat. Reka bentuk pintu akses adalah munasabah dan mudah untuk operasi dan penyelenggaraan.
◆ Kesesuaian yang kuat
Pengubah Pad-Mounted Jenis Amerika sesuai untuk persekitaran luaran, tahap perlindungan biasanya mencapai IP67.
Reka bentuk yang disesuaikan dapat memenuhi tahap voltan yang berlainan (seperti 10kV/0.4kV) dan keperluan kapasiti (seperti 50kva ~ 1600kva). ◆
● Senario aplikasi biasa pengubah pad jenis Amerika yang dipasang
Rangkaian Pengedaran ✅urban: Ia sesuai untuk transformasi pengedaran kuasa jalan dan komuniti, dan mengurangkan kawasan yang diduduki.
Kawasan Perangkaan: Reka bentuk yang tenang, sesuai untuk bekalan kuasa di kawasan kediaman.
✅ Komersial Pusat: Cantik dan padat, tanpa menjejaskan penampilan bandar.
✅industrial Park: Disesuaikan dengan persekitaran yang keras dengan kebolehpercayaan yang tinggi.
Penggunaan Kuasa Berkenaan: Seperti tapak pembinaan, pameran, dan lain -lain, yang mudah untuk penempatan pesat.
● Parameter Teknikal Transformer yang digunakan oleh Pengubah Pad yang Dipasang Jenis Amerika
|
Nombor siri |
Item |
Unit |
Parameter teknikal |
|
1 |
Voltan dinilai |
kv |
10/0.4 |
|
2 |
Max operating voltage |
kv |
12 |
|
3 |
Kekerapan yang dinilai |
Hz |
50 |
|
4 |
Kapasiti dinilai |
kva |
150-1600 |
|
5 |
Kekerapan kuasa 1min menahan voltan |
kv |
35 |
|
6 |
Voltan impuls kilat |
kv |
75 |
|
7 |
Kaedah penyejukan |
|
Onan |
|
8 |
Memecahkan arus fius sandaran voltan tinggi |
The |
50 |
|
9 |
Memecahkan arus fius plug-in |
The |
2.5 |
|
10 |
Suhu persekitaran |
℃ |
-35 ~ 40 |
|
11 |
Suhu gegelung yang dibenarkan meningkat |
℃ |
65 |
|
12 |
Peraturan voltan tanpa beban |
|
± 5% atau ± 2*2.5% |
|
13 |
Tahap bunyi |
db |
50 |
|
14 |
Ijazah ip |
|
IP43 |
◆ Perbandingan kehilangan pelbagai jenis transformer
|
Kapasiti (kva) |
Voltan9 (kV) |
Kumpulan Menyambung |
No-load arus% |
Tiada kehilangan beban % |
Voltan impedans% |
Kerugian beban (w) |
|||||
|
Hv |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2.5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Jadual parameter teknikal suis beban yang diterima pakai
|
Item |
Nama |
Unit |
315a |
630a |
|
Voltan dinilai |
|
Kv |
12 |
12 |
|
Arus maksimum |
|
A |
315 |
630 |
|
Kekerapan yang dinilai |
|
Hz |
50 |
50 |
|
Arus penutup litar pintas dinilai |
|
The |
31.5 |
50 |
|
Nilai jangka pendek bertahan arus |
|
The |
12.5 |
50 |
|
Masa bertahan jangka pendek |
|
S |
2 |
2 |
|
Kehidupan mekanikal |
|
Masa |
2000 |
2000 |
|
Ujian Impuls Kilat |
Fasa ke tanah |
Kv |
75 |
75 |
|
Patah pengasingan |
85 |
85 |
||
|
Frekuensi kerja 1 minit menahan voltan |
Fasa ke tanah |
42 |
42 |
|
|
Patah pengasingan |
48 |
48 |
||
|
Puncak yang dinilai bertahan semasa |
|
The |
31.5 |
50 |

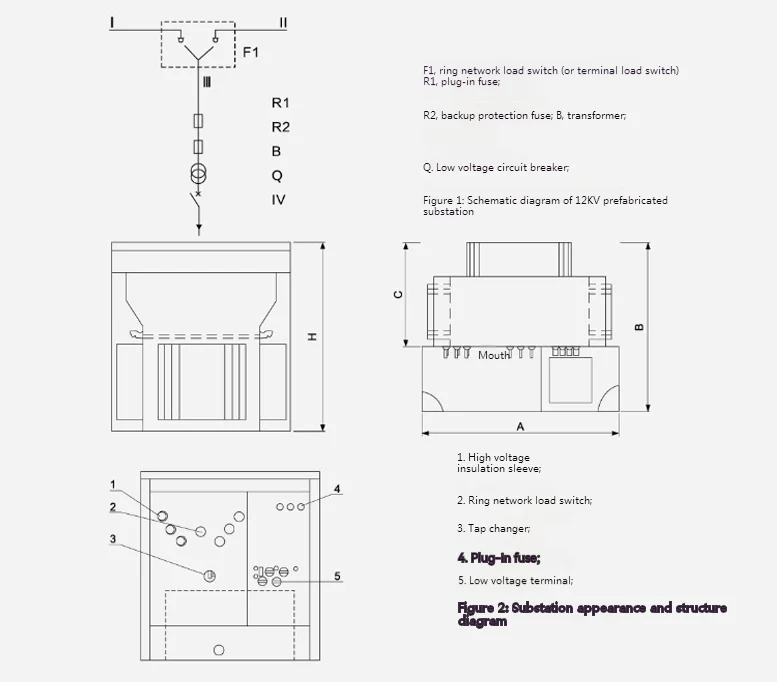

◆ Dimensi pengubah pad jenis Amerika
|
ZBW-12 Pra-Memasang Jenis American Type Substation Standard Dimensions |
|||||||
|
Kapasiti (kva) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
