Pad Pad-Fase yang dipasang pada jenis Amerika Syarikat

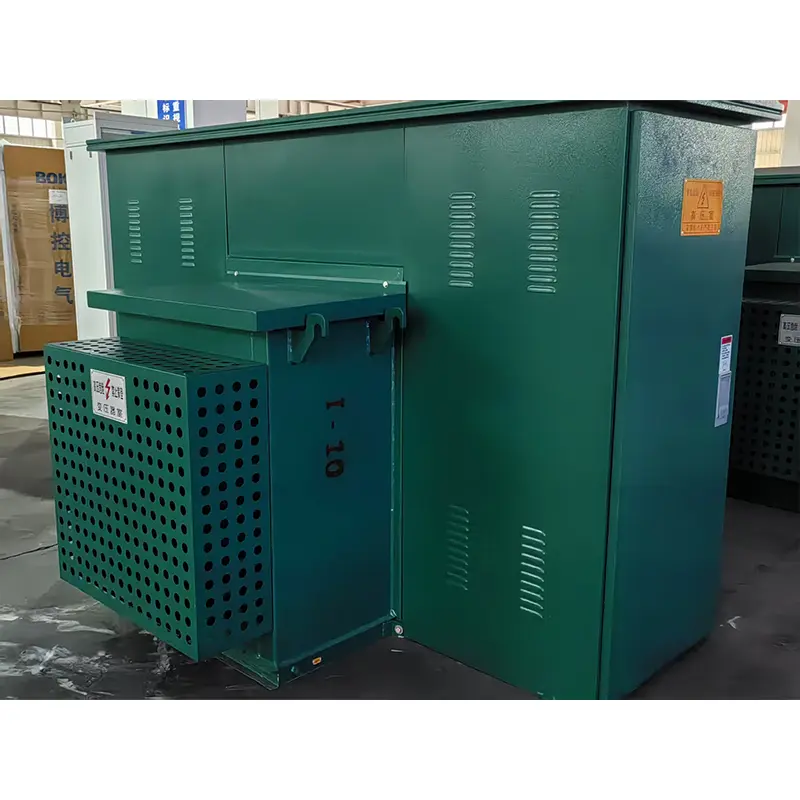

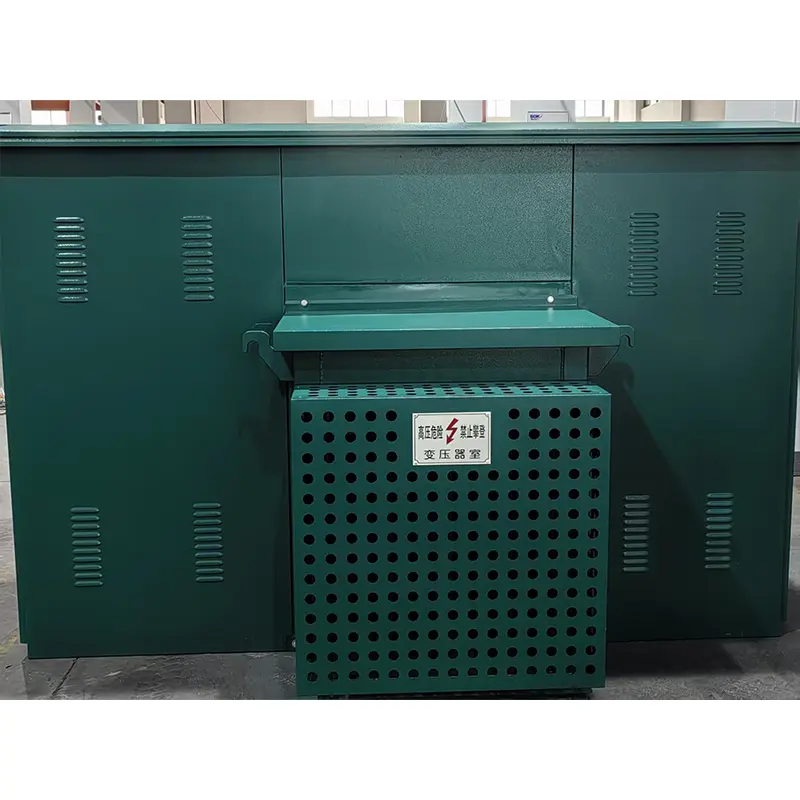

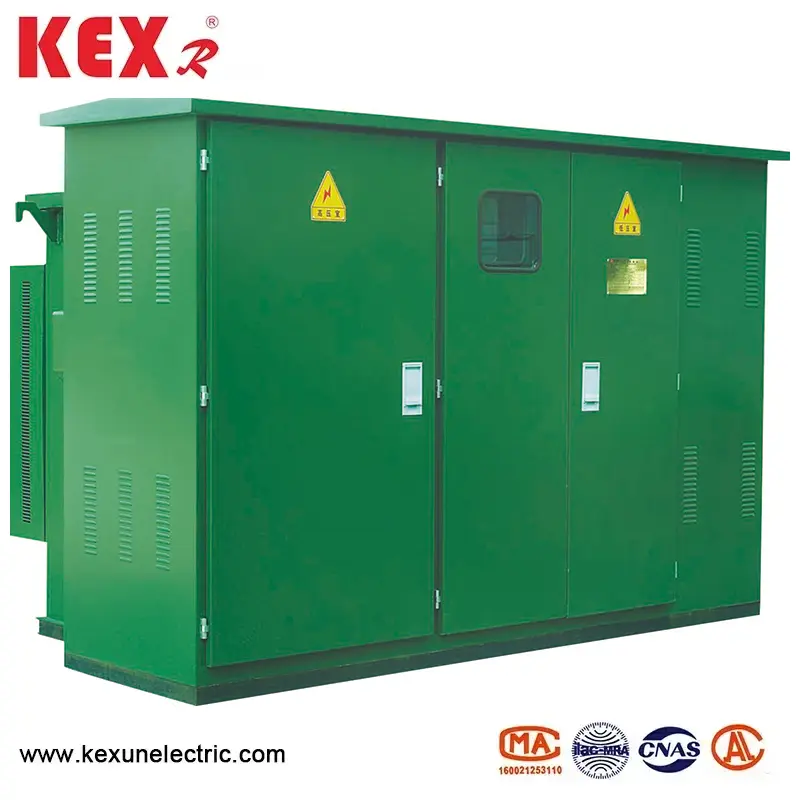

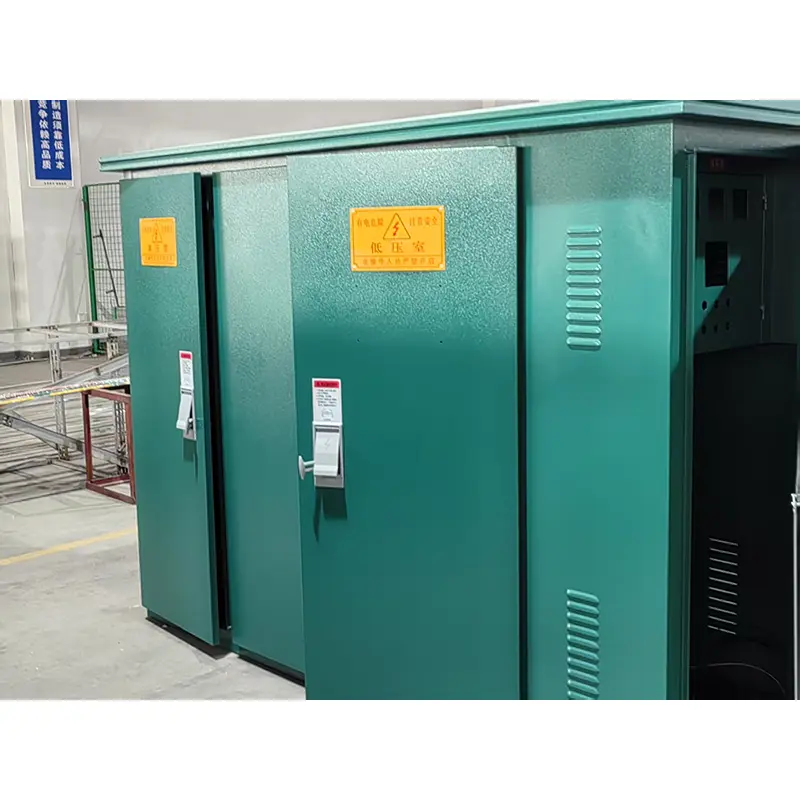

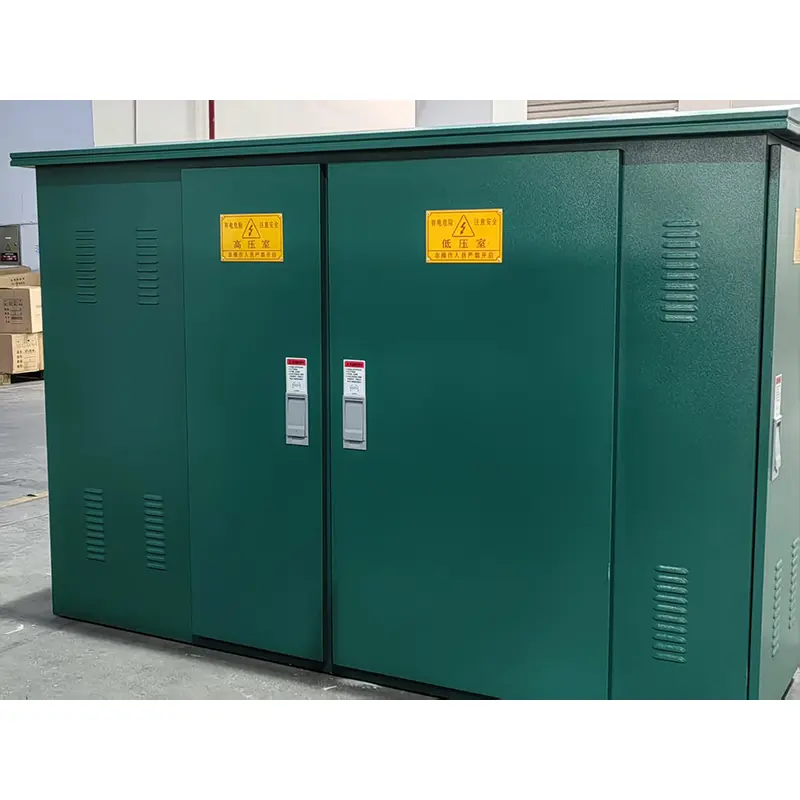

ZBW-12 Type American Type Three Fasa Pad-Mounted Substation, yang dihasilkan oleh pengeluar China KEXR, adalah pencawang dengan struktur mudah, ruang lantai kecil dan penebat yang kuat, yang sesuai untuk voltan dinilai 10kV.
Model: ZBW-12
Jenama: KEXR

Hantar Pertanyaan

Penerangan Produk

● Amerika jenis pencawang pad tiga fasa yang dipasang menggunakan keadaan

◆ Suhu ambien: Suhu ambien di sekitar pencawang pad tiga fasa Amerika yang dipasang pada jenis Amerika hendaklah -30 ~ 40 ℃.

◆ Ketinggian: Pencawang Pad-Fasa Tiga Fasa Amerika harus dipasang di bawah 4000m;

◆ Kelajuan angin: bersamaan dengan 34m/s (tidak lebih daripada 700pa);

◆ Kelembapan: Kelembapan relatif harian purata tidak melebihi 95%; Nilai kelembapan relatif bulanan tidak melebihi 95%;

◆ ShockProof: Percepatan mendatar tidak melebihi 0.4m/s²

, dan pecutan menegak tidak melebihi 0.15m/s²

◆ Kecenderungan tapak pemasangan: Kecenderungan pemasangan pencawang pad jenis tiga fasa Amerika tidak lebih dari 3

◆ Persekitaran Pemasangan: Udara sekitarnya tidak jelas tercemar oleh gas yang menghakis dan mudah terbakar, dan tidak ada getaran ganas di tapak pemasangan

◆ Semasa memesan produk ini di luar keadaan di atas, anda boleh berunding dengan KEXR

● Parameter Teknikal ZBW-12 Type American Type Three Fasa Pad-Mount Substation

Nombor siri	Item	Unit	Parameter teknikal
1	Voltan dinilai	kv	10/0.4
2	Voltan operasi maksimum	kv	12
3	Kekerapan yang dinilai	Hz	50
4	Kapasiti dinilai	kva	150-1600
5	Kekerapan kuasa 1min menahan voltan	kv	35
6	Voltan impuls kilat	kv	75
7	Kaedah penyejukan		Onan
8	Memecahkan arus fius sandaran voltan tinggi	The	50
9	Memecahkan arus fius plug-in	The	2.5
10	Suhu persekitaran	℃	-35 ~ 40
11	Suhu gegelung yang dibenarkan meningkat	℃	65
12	Peraturan voltan tanpa beban		± 5% atau ± 2*2.5%
13	Tahap bunyi	db	50
14	Ijazah ip		IP43

Pengubah

KEXR Pra-pemasangan Jenis Kotak Amerika Mengguna pakai S9 dan S11 Siri Tiga fasa minyak yang dibanjiri transformer mempunyai kelebihan kehilangan tidak beban rendah, kenaikan suhu rendah, bunyi rendah dan ketinggian yang rendah. Kerugian tanpa beban dan kehilangan beban pengubah adalah lebih rendah daripada pengubah S9 asal, mencapai tahap maju domestik pada masa ini. Transformer adalah struktur yang dimeteraikan sepenuhnya, yang secara efektif mengasingkan pencemaran udara dan degradasi penebat yang disebabkan oleh kelembapan. Kusyen udara 40-90mm ditinggalkan di bahagian atas tangki minyak, yang boleh memainkan peranan pelesapan haba dan penyejukan bersama-sama dengan korugasi shell tangki minyak, dan dapat mengurangkan tekanan dalaman secara berkesan.

Dimensi dan berat badan

Kapasiti	A	B	C	H	Berat （kg）
315kva	2560	1600	600	1000	3050
400kva	2560	1600	600	1000	3270
500kva	2560	1600	600	1000	3400
630kva	2560	1600	600	1000	3900
800kva	2760	1600	800	1000	4200
1000kva	2760	1950	800	1000	4800
1250kva	2910	1950	800	1000	5400

● Gariskan dimensi zbw-12 jenis Amerika jenis pencawang pad tiga fasa yang dipasang

ZBW-12 Jenis Amerika Jenis Tiga Fasa Pad-Mounted Standard Dimensions
Kapasiti (kva)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650

Teg Panas: Pad Pad-Fase yang dipasang pada jenis Amerika Syarikat
