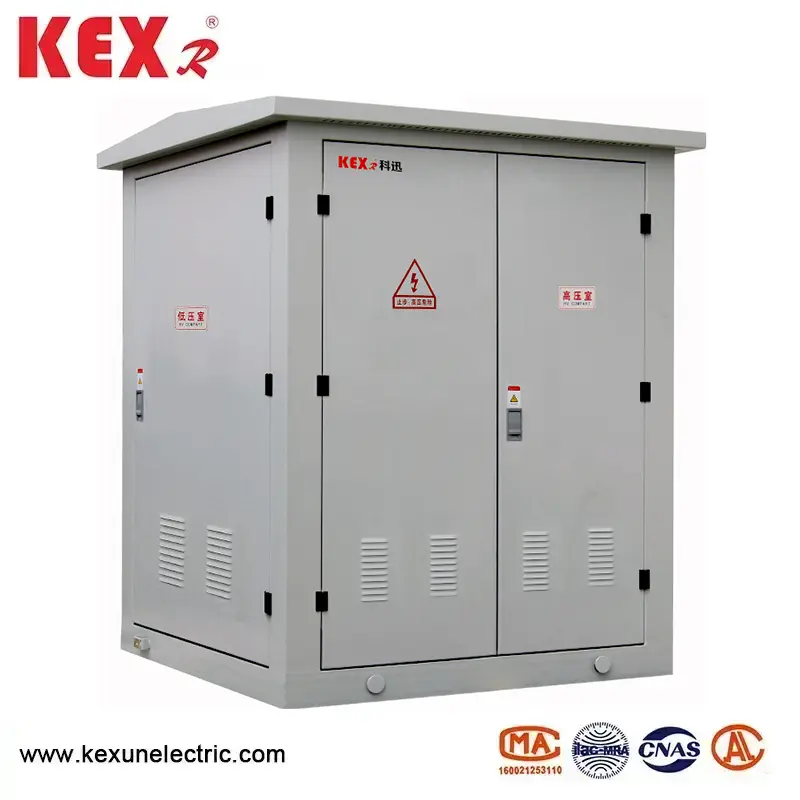

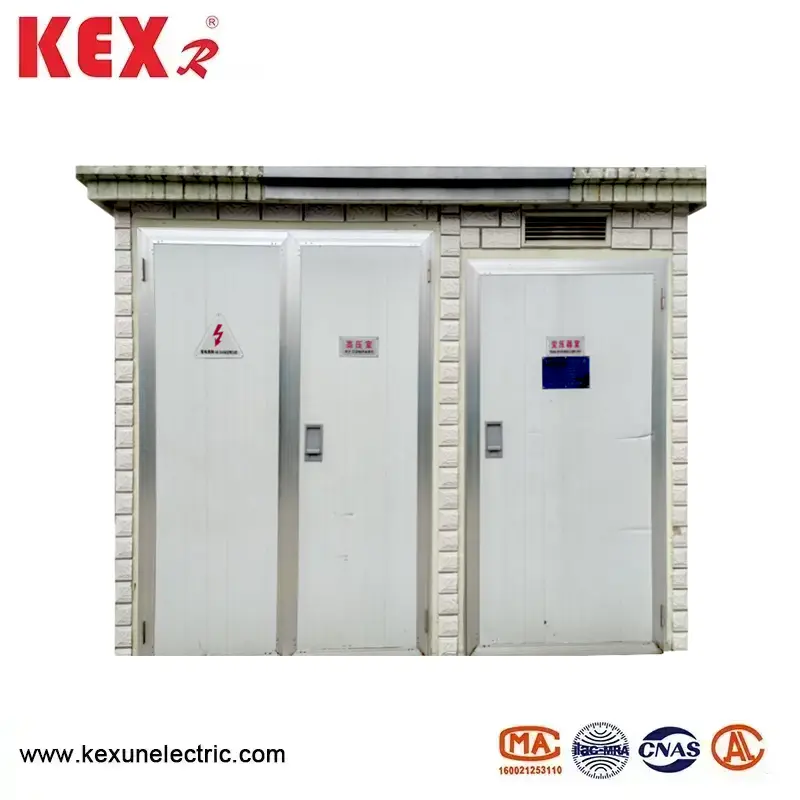

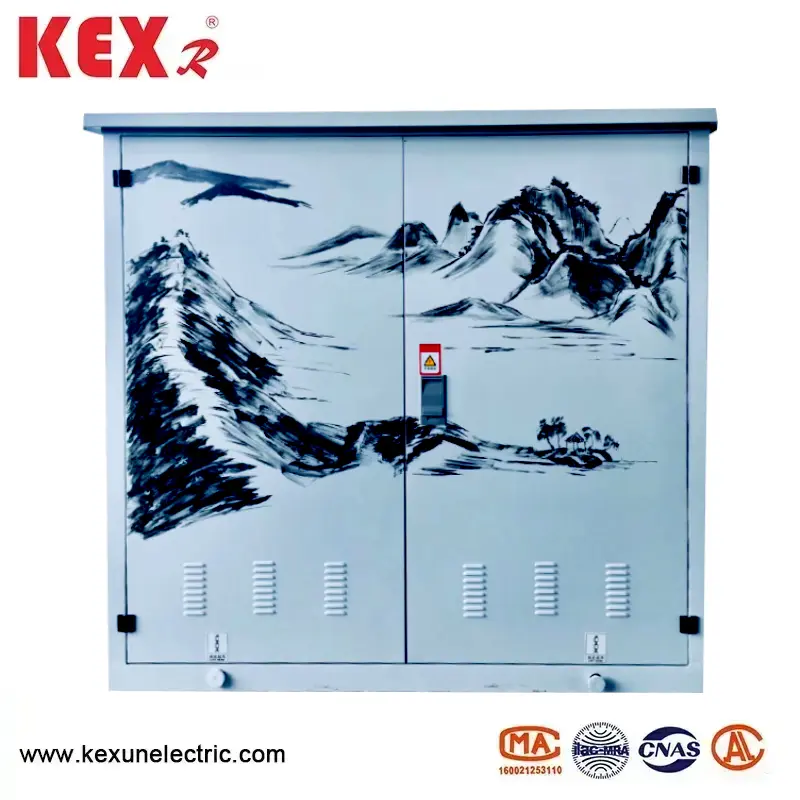

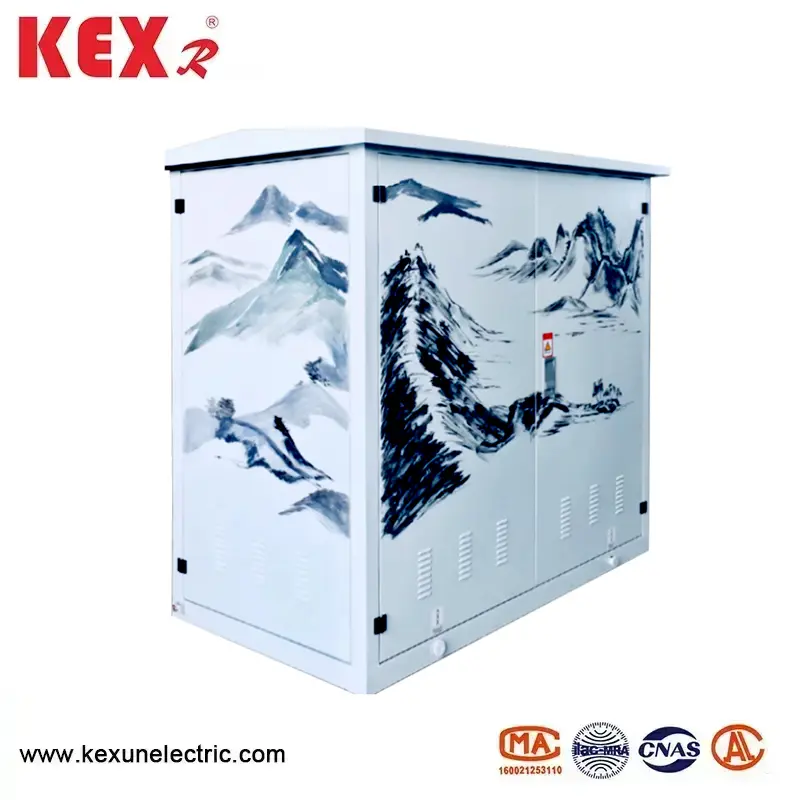

Pencawang pengedaran bandar

● Maksud model

● PENGENALAN PRODUK YB-12 TYPE TYPE URBAN PENGELUARAN BANYAK

◆ Struktur Integral

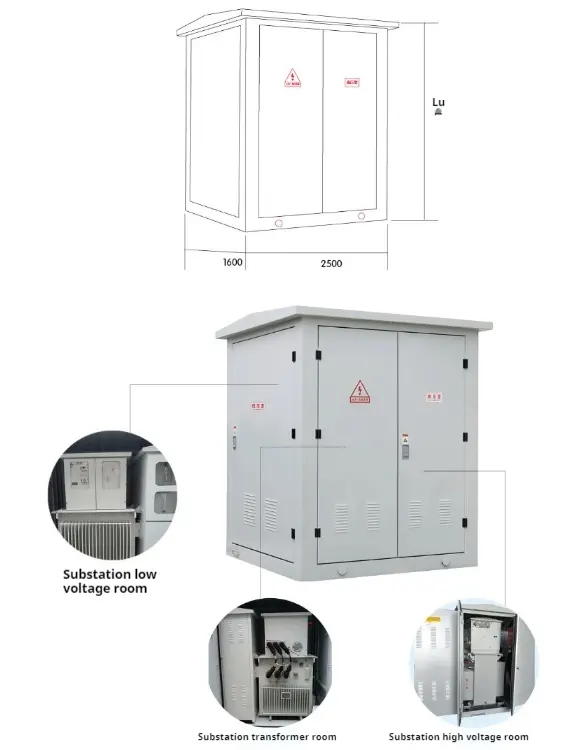

Pencawang pengedaran bandar terutamanya dibahagikan kepada tiga bahagian: bilik suis voltan tinggi, bilik pengubah dan bilik suis voltan rendah, yang boleh diangkut secara berasingan.

Pencawang ini mengamalkan reka bentuk pelesapan haba kitaran besar yang unik untuk memastikan tahap kenaikan suhu produk, dan pengedap berasingan di antara bilik tidak akan membentuk pertukaran haba antara bilik.

Cangkang pencawang pengedaran bandar diperbuat daripada plat keluli tahan karat berkualiti tinggi.

Semua bahagian struktur plat keluli telah menjalani rawatan anti-karat khas, dan struktur plat keluli tahan karat mempunyai rintangan kakisan yang kuat dan kekuatan mekanikal yang baik.

Pencawang THS boleh dipasang secara langsung di dalam rumah tanpa asas bangunan tambahan, yang menjimatkan kos dan ruang dan mudah dipasang.

◆ Tekanan Tinggi Dewan SF6 Switchgear yang dipenuhi gas secara bebas yang dibangunkan oleh syarikat kami diterima pakai untuk voltan tinggi, dan semua switchgear dan busbar dimeteraikan dalam kotak keluli tahan karat tertutup tanpa badan yang dikenakan di luar. Operasi selamat dan kebolehpercayaan yang tinggi; Reka bentuk modular sepenuhnya, semua modul dapat merealisasikan mod sambungan saluran sampingan dan pengembangan teratas mengikut keperluan penggunaan kuasa, dan memenuhi keperluan skim bekalan kuasa ke tahap maksimum.

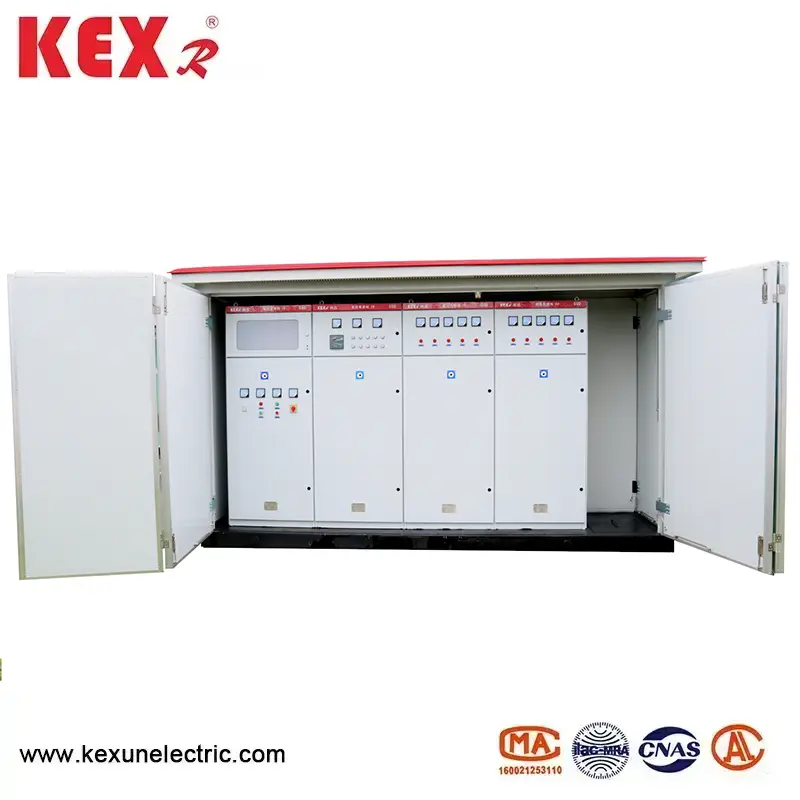

◆ Ruang Tekanan Rendah Jalur salur masuk dan saluran keluar voltan rendah semuanya diperbuat daripada pemutus litar kes yang baru, yang kecil, bebas dari arcing dan mudah diganti. Pengawal Perlindungan Komprehensif Pintar Pelbagai fungsi dan peranti pampasan kuasa reaktif bersepadu baru.

◆ Bilik Transformer Transformer sepenuhnya terlindung dengan resin epoksi, dan tahap penebat dan haba adalah F, dan pengubah tidak mempunyai bahan-bahan yang menyokong pembakaran yang baik, dan tidak menghasilkan apa-apa gas atau produk perantaraan lain yang tidak kondusif kepada alam sekitar semasa operasi, jadi ia mempunyai ciri-ciri yang baik.

◆ Sambungan Dalaman Pengubah voltan dan suis pepejal Cina disambungkan oleh aksesori kabel terisolasi pepejal syarikat, yang selamat, boleh dipercayai dan terisolasi sepenuhnya.

● Bahagian tekanan tinggi

Voltan tinggi pencawang bersepadu pintar biasanya dilindungi oleh gabungan load switch-fuse perkakas elektrik. Selepas fius ditiup dalam satu fasa, perjalanan hubungan tiga fasa. Suis beban boleh dipilih dari udara termampat, vakum, sulfur hexafluoride, dan lain -lain, dan mekanisme operasi boleh diedarkan untuk merealisasikan peningkatan automatik. Fius adalah fius pengurangan semasa voltan tinggi dengan penyerang, yang mempunyai tindakan yang boleh dipercayai dan kapasiti pecah besar. Lihat jadual di bawah untuk parameter teknikal utama. Untuk transformer di atas 800kVA, pemutus litar vakum seperti Zn12, Zn28 dan VS1 boleh dipilih untuk perlindungan.

● Bahagian tekanan rendah

Suis utama di bahagian voltan rendah mengamalkan pemutus litar sejagat atau pintar untuk perlindungan selektif; Suis outlet mengamalkan jenis shell plastik baru dengan jumlah kecil dan arcing pendek, sehingga 30 litar; Peranti Pampasan Kuasa Reaktif Penjejakan Automatik Pintar mempunyai mod penghubung dan switch tanpa sentuh untuk pengguna memilih.

● Pengubah pencawang pengedaran bandar

Pencawang bersepadu pintar mengamalkan transformer siri siri S9, S10 dan S11 yang tersendiri, minyak, dan juga boleh memilih transformer-jenis-jenis yang sangat kecil atau Nomex yang bertembung dengan nomex. Bahagian bawah dilengkapi dengan troli, dan transformer dapat dengan mudah masuk dan keluar.

◆ Parameter teknikal suis beban

◆ Parameter teknikal fius voltan tinggi

◆ Parameter teknikal pemutus litar voltan rendah

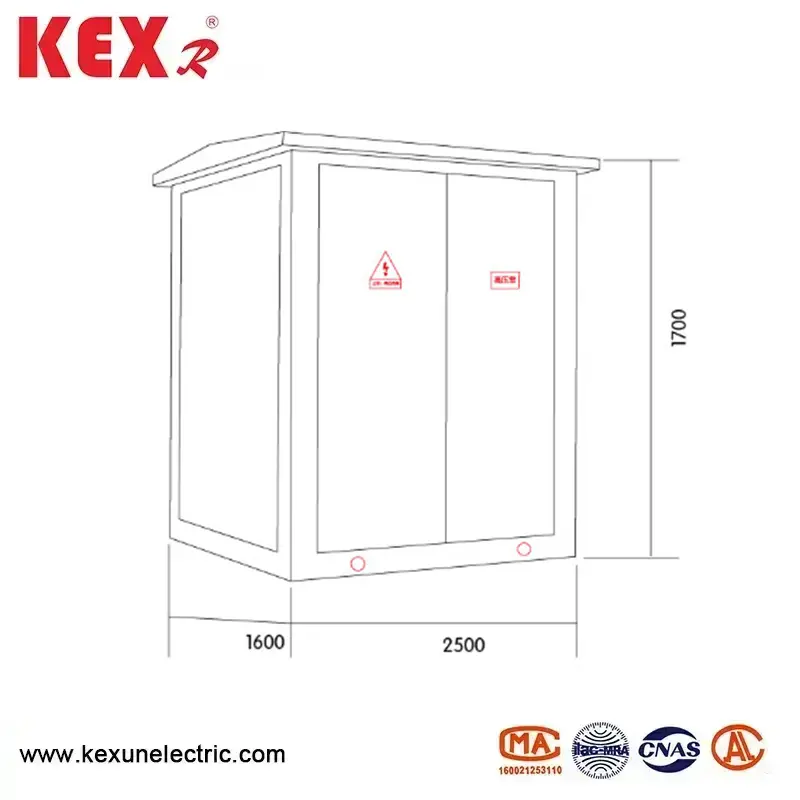

● Rajah dimensi susun atur
