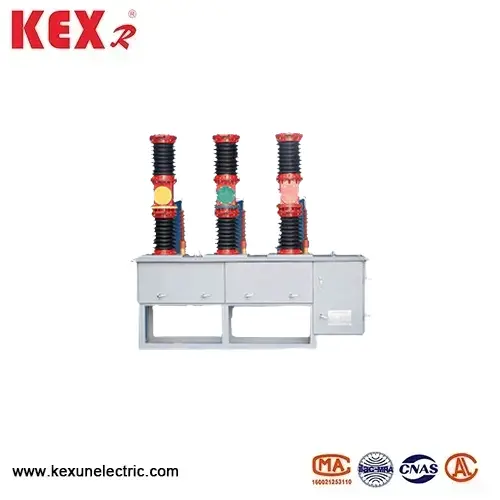

ZW7A luar voltan tinggi vakum AC vakum
ZW7A luar voltan voltan vakum AC voltan tinggi yang dihasilkan oleh KEXR, pengeluar di China, adalah interrupter voltan tinggi yang sesuai untuk kelas voltan 40.5kV, yang digunakan terutamanya untuk pencabulan kuasa, pengagihan kuasa dan perusahaan yang baru.
Model: ZW7A-40.5
Jenama: KEXR
Model: ZW7A-40.5
Jenama: KEXR
● Ciri-ciri produk interrupter AC voltan tinggi ZW7A
◆ Reka bentuk gred voltan tinggi
Voltan yang diberi nilai ZW7A luaran voltan tinggi vakum AC vakum adalah 40.5kV, yang sesuai untuk sistem kuasa 35kV (seperti kuasa angin dan stesen penggalak fotovoltaik). Teknologi pemadam arka vakum, tiada minyak, tiada SF, perlindungan alam sekitar dan bebas penyelenggaraan.
◆ Struktur yang dimeteraikan sepenuhnya di luar
ZW7A luaran voltan tinggi vakum AC vakum mengamalkan lengan getah silikon, tahan UV, anti-fouling, gred perlindungan IP67 (dustproof dan kalis air). Kutub pengedap pepejal (pilihan): Resin epoksi dituangkan untuk meningkatkan prestasi penebat, yang sesuai untuk kelembapan yang tinggi dan kawasan kabut garam.
◆ Kawalan pintar (pilihan)
Perlindungan Perlindungan Berasaskan Mikrokomputer: Ia menyokong perlindungan urutan overcurrent, cepat dan sifar. Reclosing automatik (laras untuk 1 ~ 3 kali) untuk meningkatkan kebolehpercayaan bekalan kuasa. Antara muka komunikasi: ZW7A luar voltan voltan tinggi AC vakum Interrupter Support 4G/GPRS dan RS485, dan berhubung dengan sistem SCADA.
◆ Mekanisme operasi kebolehpercayaan yang tinggi
Mekanisme Penyimpanan Tenaga Spring (Operasi Manual+Elektrik+):
Penyimpanan Tenaga Elektrik: DC220V/AC220V Pilihan. Siaran brek manual: Tripping mekanikal dalam kes kecemasan. Kehidupan mekanikal: ≥10,000 kali, kehidupan elektrik ≥5,000 kali (arus dinilai)
● Senario aplikasi biasa ZW7A ZW7A luar voltan vakum AC vakum
◆ 35kV Substation: ZW7A luar voltan tinggi vakum AC vakum sesuai untuk pemutus litar keluar dan perlindungan keratan.
◆ Generasi Kuasa Tenaga Baru: Suis kuasa angin yang berkaitan dengan grid dan stesen penggalak fotovoltaik.
◆ Perusahaan Perindustrian dan Perlombongan: Perlindungan motor voltan tinggi dan transformer yang besar.
◆ Bekalan Kuasa Tinjauan Kereta Api: Sistem Pengedaran 35kV Keretapi Elektrik.
● Parameter teknikal ZW7A luar voltan tinggi vakum vakum
|
Nombor |
Item |
Unit |
Data |
|
|
1 |
Voltan dinilai |
Kv |
40.5 |
|
|
2 |
Kekerapan yang dinilai |
Hz |
1250 ,1600,2000 |
|
|
3 |
Arus dinilai |
A |
20 ,25,31.5 |
|
|
4 |
Rated cuti litar pintas semasa |
The |
50,63,80 |
|
|
5 |
Dinilai bertahan arus (puncak) |
20 ,25,31.5 |
||
|
6 |
Nilai jangka pendek bertahan arus |
31.5 |
||
|
7 |
Litar pintas yang ditutup semasa |
80 |
||
|
8 |
Urutan operasi yang dinilai |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Kehidupan mekanikal |
Masa |
10000 |
|
|
10 |
Masa pemecahan litar pintas yang diberi nilai semasa |
Masa |
20 |
|
|
11 |
Frekuensi kerja 1min menahan voltan |
(basah) fasa ke fasa/tanah |
Kv |
80 |
|
(kering) fasa ke fasa/tanah |
Kv |
95 |
||
|
12 |
Impuls lampu menahan fasa voltan ke fasa/tanah |
Kv |
180 |
|
|
13 |
Ketebalan memakai kenalan dinamik dan statik yang dibenarkan |
mm |
3 |
|
|
14 |
Berat bersih |
kg |
Kira -kira 600 |
|
|
15 |
Jarak hubungan |
mm |
22 ± 2 |
|
|
16 |
Hubungi strok kenalan |
mm |
4 ± 1 |
|
|
17 |
Kelajuan pembukaan purata |
m/s |
1.3 ~ 1.8 |
|
|
18 |
Kelajuan penutupan purata |
m/s |
1.0 ~ 1.7 |
|
|
19 |
Hubungi Masa Bantuan Penutupan |
MS |
≤3 |
|
|
20 |
Penyegerakan pembukaan dan penutupan tiga fasa |
MS |
≤3 |
|
|
21 |
Rintangan litar utama |
bayi |
≤100 |
|
|
22 |
Masa penutupan |
MS |
≤150 |
|
|
23 |
Masa pembukaan |
MS |
≤60 |
|
