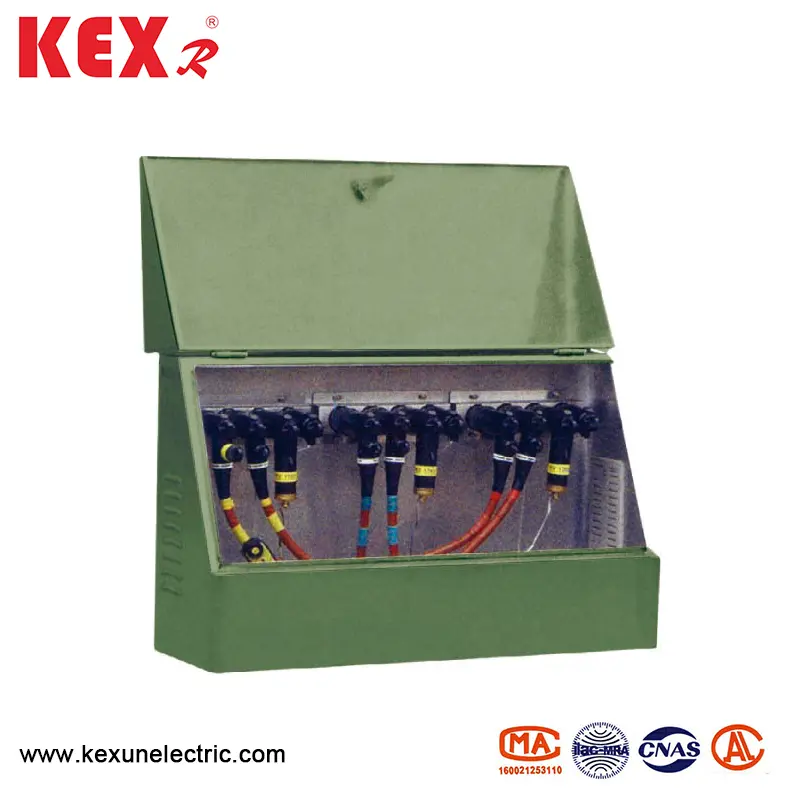

Kotak cawangan kabel 25kv Amerika

● Syarat penggunaan

Kotak Cawangan Kabel Amerika 25kV sesuai untuk digunakan di bawah syarat -syarat berikut.

▶ Suhu persekitaran: Antara -30 dan 40 ℃

▶ Kelajuan angin: di bawah 34m/s (kurang daripada 700pa)

▶ Kelembapan: Kelembapan purata harian kurang daripada 95%; kelembapan purata bulanan kurang daripada 90%

▶ ShockProof: Percepatan mendatar tidak melebihi 0.4m/s dan pecutan menegak tidak melebihi 0.15m/s.

▶ Kecenderungan tapak pemasangan: Kurang dari 3 °

▶ Persekitaran Pemasangan: Udara sekitar kotak cawangan kabel DFW Jenis 25kv Amerika tidak sepatutnya tercemar oleh gas yang menghakis, mudah terbakar, wap air, dan lain -lain, dan tidak ada getaran ganas di tapak pemasangan.

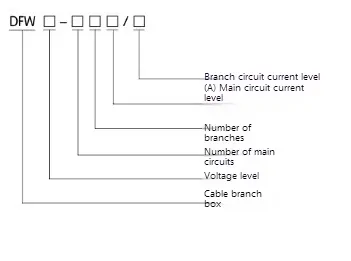

● Maksud model

● Parameter teknikal

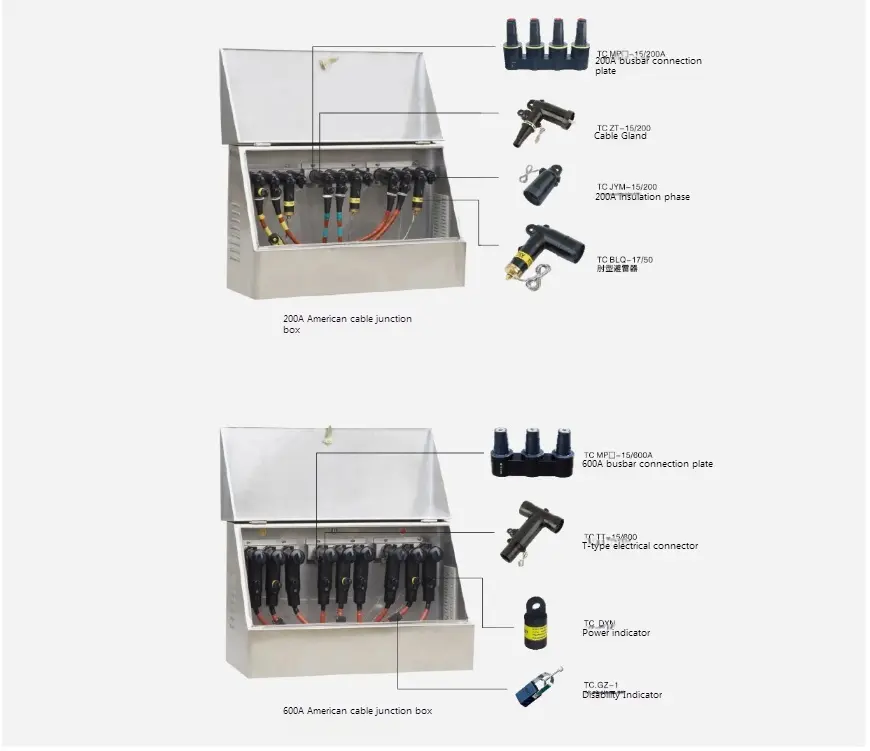

● Contoh gambarajah kotak cawangan kabel Amerika 25kv

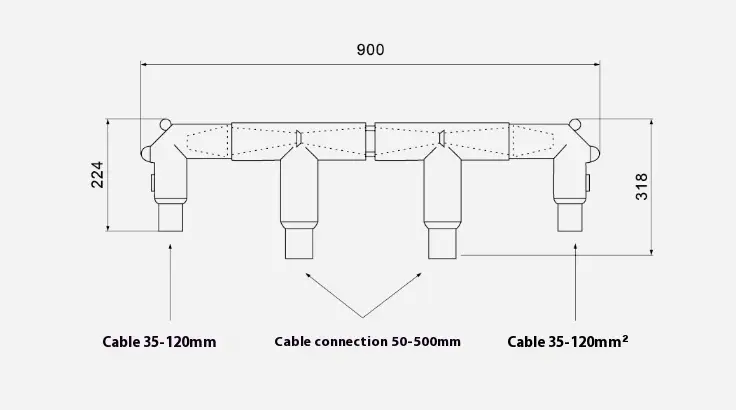

Sekiranya kotak cawangan kabel Amerika 25kV tidak dapat diletakkan kerana batasan tapak, ia boleh digabungkan secara langsung oleh sendi kabel untuk membentuk pelbagai cawangan kabel (bar bas tidak diperlukan, dan kaedah sambungan ditunjukkan dalam contoh berikut) dan diletakkan di dalam parit kabel atau tempat lain. Contoh 1 Setiap kumpulan empat garisan masuk dan keluar (2 × 600A+2 × 200A) terdiri daripada dua penyambung kabel T-II, dua penyambung siku dan penyambung perantaraan. Penyambung kabel T-ⅱ 200a disambungkan ke penyambung kabel siku (sisi lain disambungkan ke penangkap oksida yang dilindunginya).

Lihat angka di bawah untuk contoh saiz ：

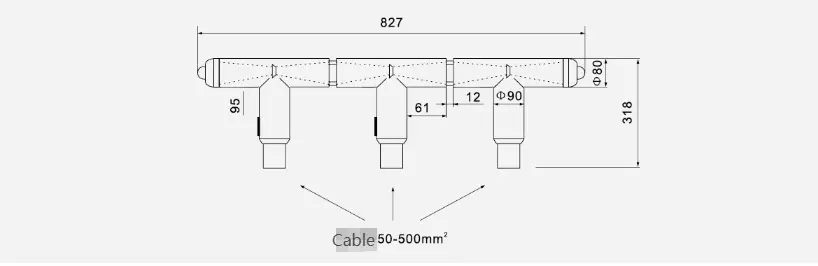

Contoh 2 Tiga garisan akses (3x600a) Setiap fasa terdiri daripada tiga penyambung kabel berbentuk T dan dua penyambung penyambung pertengahan. Lihat angka di bawah untuk dimensi dan contoh:

● Rajah contoh
