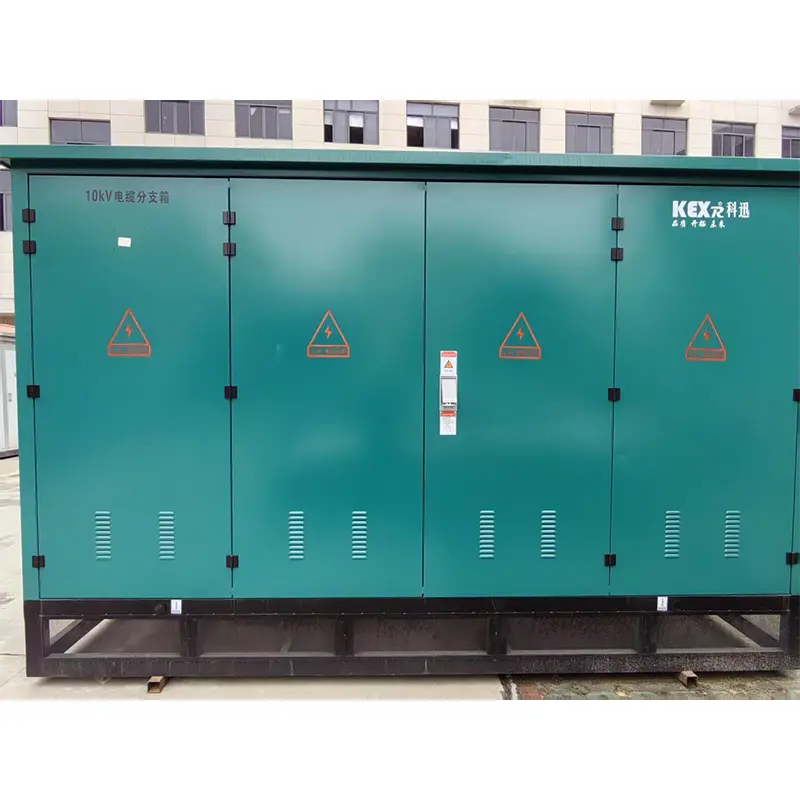

Muatkan kotak cawangan kabel suis

● Gambaran keseluruhan produk

Kotak cawangan kabel suis DFW dipasang dengan suis beban SF6 tiga stesen, dengan pemisahan yang bijak dari garis kiri dan kanan, reka bentuk struktur minimum dan fungsi konfigurasi kabel terkuat, dengan sehingga 8 garisan masuk dan keluar. Kotak cawangan bukan sahaja mengekalkan kelebihan kotak paip tradisional, tetapi juga mempunyai beberapa kelebihan kabinet rangkaian cincin, jadi ia merupakan peralatan yang ideal untuk pembinaan semula rangkaian bandar. Saiz kecil, bebas penyelenggaraan, ekonomi teknikal yang baik, kebolehpercayaan yang tinggi, pemasangan mudah dan penggunaan mudah. Kotak cawangan kabel dengan suis beban SF6 dicirikan kerana terdapat tiga petak di dalam kotak, salah satunya dimeteraikan, dan petak yang dimeteraikan diisi dengan gas sulfur hexafluoride mikro, di mana lebih daripada satu kumpulan beban dimatikan secara serentak. Mekanisme operasi suis beban terletak di dalam petak pemacu operasi, dan terdapat jawatan kabel dan terminal kabel di petak kabel, dan terminal kabel disambungkan dengan suis beban. Load suis di dalam petak tertutup suis beban adalah switch beban jenis dinamik dan statik switch beban, dan aci berputar setiap suis beban ditetapkan pada sektor simetri di sekitar aci dengan tiga lapisan. Kabel dalam petak kabel dikelompokkan ke dalam tiga fasa, dan tiga terminal kabel dalam setiap kumpulan diedarkan secara selari dan secara serentak ke bawah. Setiap terminal kabel dihubungkan secara menegak dengan garis longgokan kabel, dan tiga saluran longgokan kabel selari antara satu sama lain. Kompartmen tertutup mempunyai saluran paip tekanan.

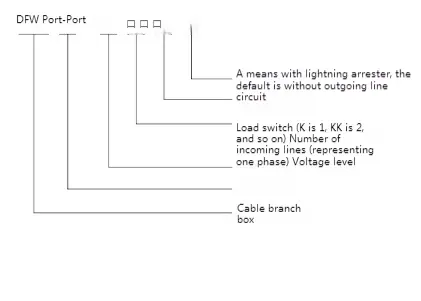

● Maksud model

● Parameter teknikal

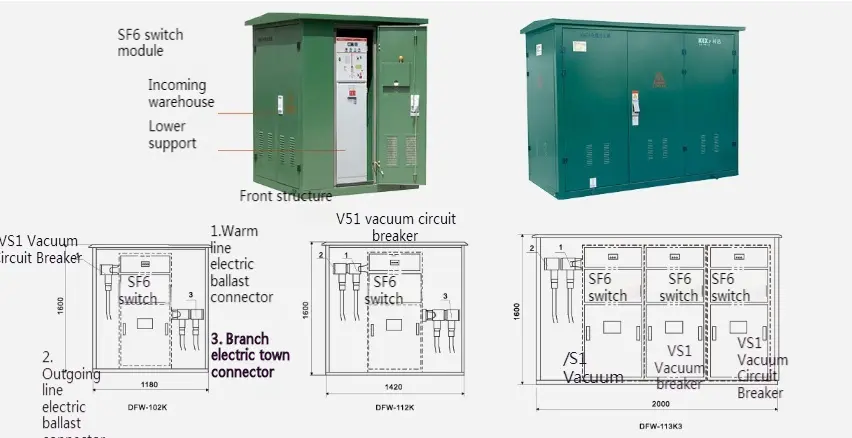

● Gambarajah garis besar

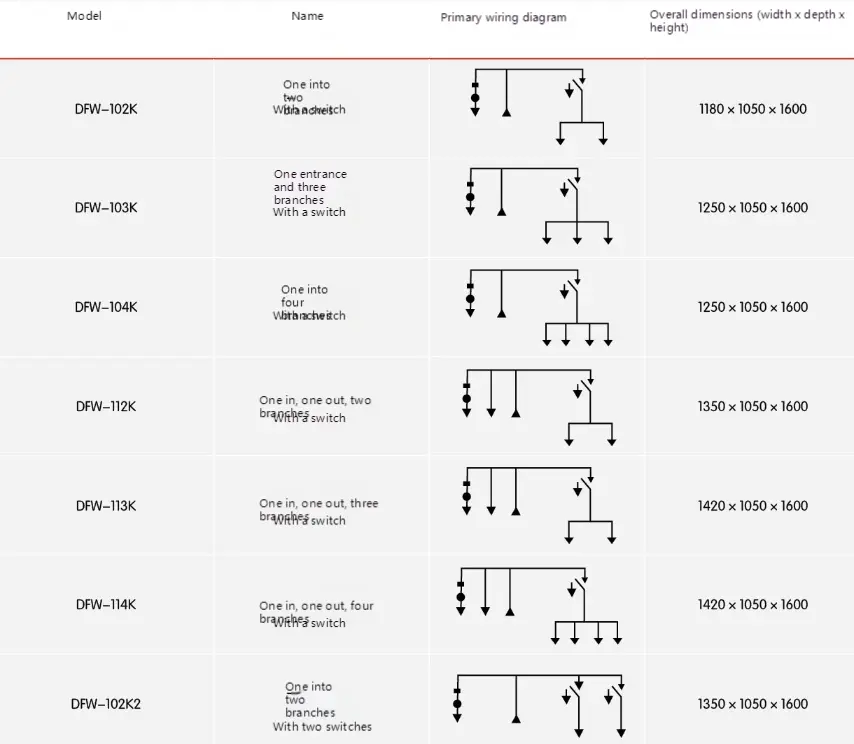

● Rajah skim pendawaian biasa

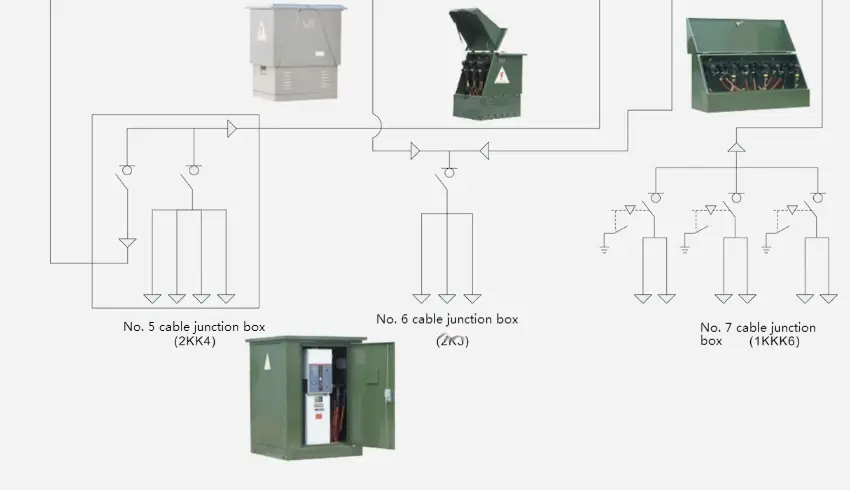

● Gambarajah skematik kotak cawangan kabel dengan suis beban sf6

● Muatkan kotak cawangan kabel suis dengan suis beban vakum (pemutus litar vakum)

Mengamalkan pemasangan suis beban vakum berkualiti tinggi domestik, dengan bijak memisahkan garis kiri dan kanan yang masuk dan keluar, reka bentuk struktur terkecil, fungsi konfigurasi kabel terkuat, dan garisan masuk dan keluar dapat mencapai 8 saluran. Kotak cawangan bukan sahaja mengekalkan kelebihan kotak paip tradisional, tetapi juga mempunyai beberapa kelebihan kabinet rangkaian cincin, jadi ia merupakan peralatan yang ideal untuk pembinaan semula rangkaian bandar. Saiz kecil, bebas penyelenggaraan, ekonomi teknikal yang baik, kebolehpercayaan yang tinggi, pemasangan mudah dan penggunaan mudah. Kotak cawangan kabel dengan suis beban vakum (pemutus litar vakum) dicirikan kerana terdapat tiga petak di dalam kotak, salah satunya dimeteraikan, dan mekanisme operasi suis beban terletak betul -betul di hadapan kotak cawangan, yang dapat merealisasikan operasi manual atau elektrik. Terdapat kepentingan kabel dan terminal kabel di dalam petak kabel, dan terminal kabel disambungkan dengan suis beban. Kompartmen kabel boleh dilindungi dengan fius jika diperlukan oleh skim reka bentuk, dan skim reka bentuk dipelbagaikan, yang dapat merealisasikan fungsi telemetri, kawalan jauh dan komunikasi jauh.

◆ Parameter teknikal

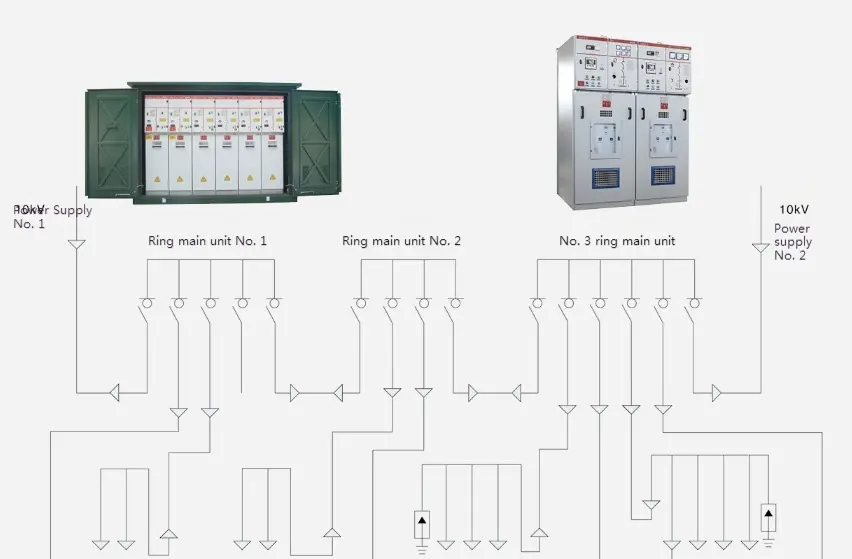

● Rajah sistem utama biasa
