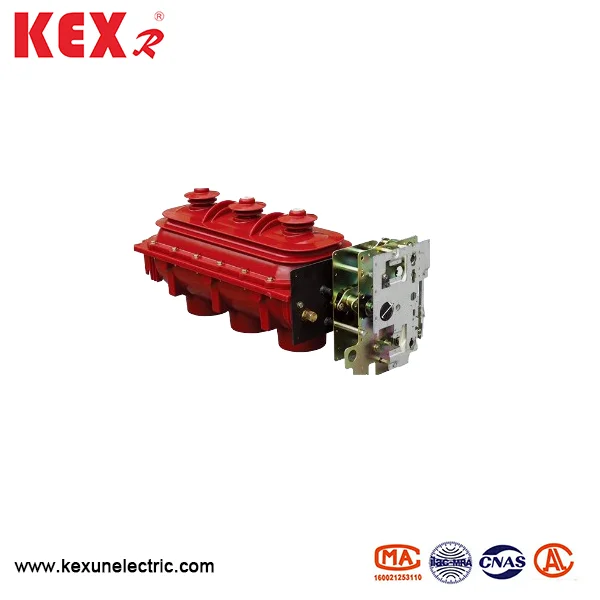

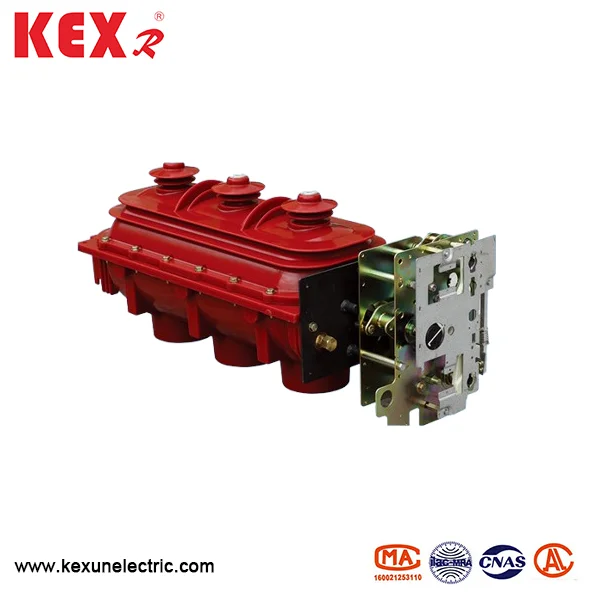

FLRN36-12D Jenis SF6 Switch Load
Switch beban jenis SF6 FLRN36-12D yang dihasilkan secara khusus oleh Kexun di China Factory menggunakan gas SF6 sebagai pemadam arka dan medium penebat, dan suis yang diberi nilai adalah 12kV. Terdapat tiga stesen dalam suis: penutupan, pembukaan dan asas. Ia mempunyai ciri -ciri jumlah kecil, pemasangan dan penggunaan yang mudah dan kebolehsuaian alam sekitar yang kuat.
Model: N36-12d
Jenama: KEXR
Model: N36-12d
Jenama: KEXR
● Bidang permohonan

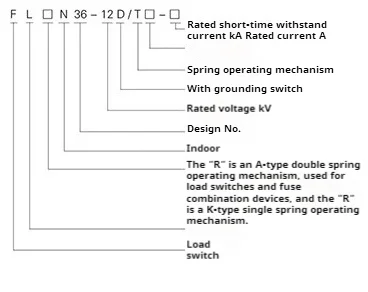

Siri suis beban ini dibahagikan kepada FLRN36-12D (mekanisme operasi musim bunga tunggal K-jenis) dan FLRN36-12D/A (jenis mekanisme operasi musim bunga dua). FLRN36-12D boleh digabungkan ke dalam suis beban+fius gabungan perkakas elektrik dengan fungsi kawalan dan perlindungan, yang boleh digunakan untuk perlindungan dan kawalan bekalan kuasa dan pencawang sebagai peralatan elektrik, terutamanya sesuai untuk kabinet rangkaian cincin, kotak pengedaran kabel dan stesen penukaran pengedaran.
◆ memenuhi standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 dll ..
● Kelebihan struktur suis beban SF6 jenis Flrn36-12d
▶ Shell penebat: litar utama dan litar asas FLRN36-12D Jenis SF6 LOAD SWITCH
dimeteraikan dalam shell penebat yang diperbuat daripada resin epoksi oleh proses APGI, yang mempunyai kelebihan prestasi penebat yang baik dan persekitaran anti-pencemaran.
▶ Struktur shell penebat: Shell penebat terdiri daripada penutup penebat atas dan bawah.
▶ Gas dalaman: Gas SF6 dengan tekanan relatif 0.4bar diisi di dalamnya, untuk memastikan bahawa gas SF6 terlalu tekanan disembur secara langsung ke saluran belakang kabinet dalam hal kemalangan, dan untuk memastikan keselamatan diri.
▶ Langkah-langkah perlindungan: Perlindungan penebat yang lebih rendah mempunyai langkah-langkah letupan-bukti untuk memastikan keselamatan.
● Menggunakan syarat
◆ Suhu ambien: Suhu sekitar suis beban SF6 jenis Flrn36-12d
Harus -40 ~ 40 ℃
◆ Kelembapan: Kelembapan relatif purata maksimum ialah ≤ 95% sehari dan ≤ 100% sebulan.
◆ Ketinggian: Suis beban SF6 jenis Flrn36-12d hendaklah dipasang pada ketinggian di bawah
2000m.
◆ Kapasiti seismik: ≤8
◆ Udara sekitarnya harus bebas dari pencemaran yang jelas seperti gas menghakis, gas mudah terbakar dan wap air, dan tidak ada getaran kekerasan yang kerap.
● Parameter Teknikal FLRN36-12D Jenis SF6 Switch Load
|
Item |
Unit |
Jenis FLRN36-12D/T630-20 |
Jenis flrn36-12d/100-50 |
|
Voltan dinilai |
Kv |
12 |
12 |
|
Kekerapan yang dinilai |
Hz |
50 |
50 |
|
Arus dinilai |
A |
630 |
100 |
|
Kekerapan kuasa 1min menahan interfase voltan/patah |
Kv |
42/48 |
42/48 |
|
Impuls kilat menahan voltan interphase/patah |
Kv |
75/85 |
75/85 |
|
5 min 0Gauge Rated Power Frekuensi Menahan Voltan |
Kv |
24 |
24 |
|
Kestabilan terma dinilai semasa 3 saat /2 saat |
The |
20/20 |
20/20 |
|
Arus stabil dinamik dinilai (puncak） |
The |
50/50 |
50/50 |
|
Arus penutup litar pintas dinilai |
The |
50/50 |
125/50 |
|
Tutup gelung tertutup yang mengganggu semasa |
A |
630 |
|
|
Beban aktif dinilai semasa mengganggu arus |
A |
630 |
|
|
Kabel yang diberi nilai semasa memecahkan arus |
A |
10 |
10 |
|
Semasa pemecahan litar pintas dinilai |
The |
|
50 |
|
Arus pemindahan yang diberi nilai |
A |
|
1700 |
|
Jenis fius |
|
|
XRNT-12KV/100A |
|
Impak fius membuang tenaga |
J |
|
1 ± 0.5 |
|
Kehidupan mekanikal |
Masa |
5000/2000 |
3000/2000 |
|
Jarak antara badan yang dikenakan dan penebat udara relatif |
mm |
≥125 |
≥125 |
|
Tekanan gas SF6 |
bar |
0.4 |
0.4 |
|
Penyegerakan pembukaan dan penutupan |
MS |
≤2 |
≤2 |
|
Rintangan litar utama |
bayi |
≤65 |
≤65 |
