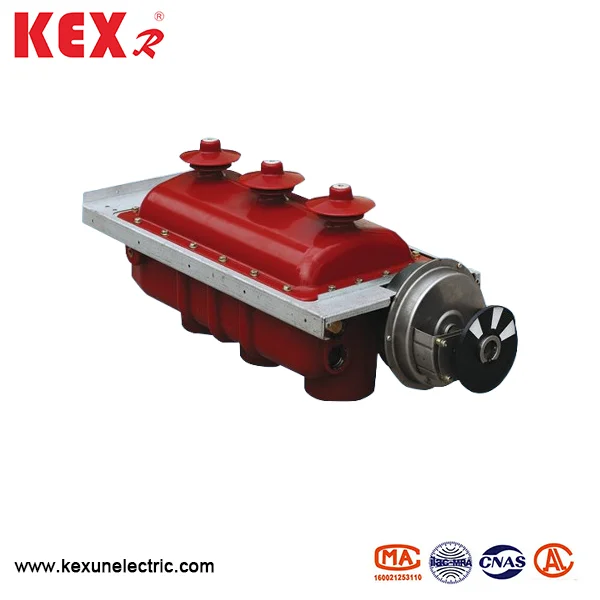

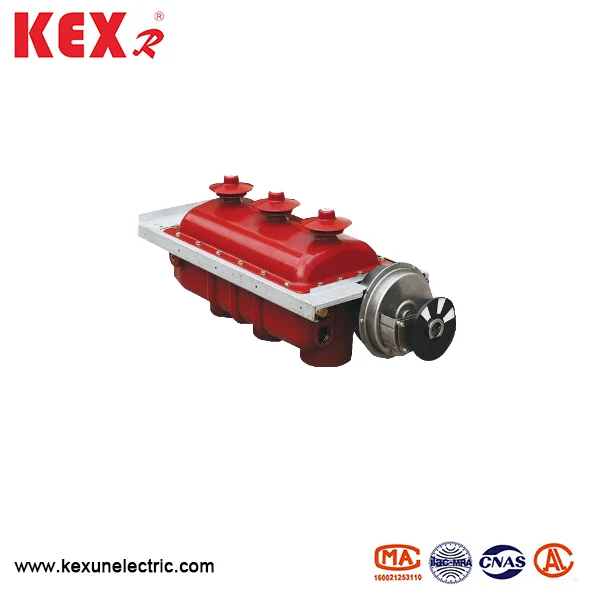

FLRN48-12D Jenis SF6 Switch Load
Switch Load Jenis SF6 FLRN48-12D adalah produk suis beban yang dibangunkan secara bebas oleh Kexun di China Factory pada tahun 2008, yang digunakan untuk unit utama cincin XGN15-12SF6. Ia mempunyai ekonomi yang tinggi, keselamatan dan kebolehpercayaan, struktur mudah, operasi fleksibel, interlocking yang boleh dipercayai dan pemasangan mudah.
Model: FLRN48-12D
Jenama: KEXR
Model: FLRN48-12D
Jenama: KEXR

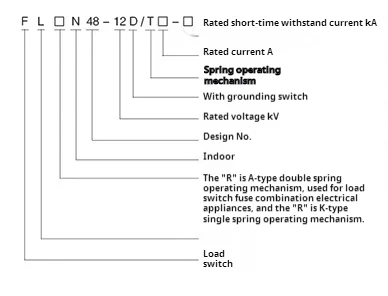

● Maksud model

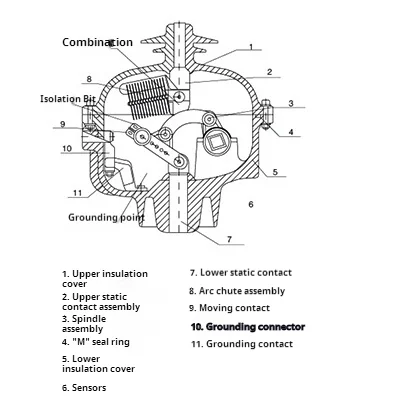

● Struktur dan prinsip
Litar utama dan litar asas flrn48-12d jenis muatan SF6 dimeteraikan dalam shell penebat yang diperbuat daripada resin epoksi oleh proses APGI, yang mempunyai kelebihan prestasi penebat yang baik dan persekitaran anti-pencemaran. Cangkang penebat terdiri daripada penutup penebat atas dan penutup penebat yang lebih rendah, yang dipenuhi dengan gas SF6 dengan tekanan relatif 0.4bar. Perlindungan penebat yang lebih rendah mengamalkan langkah-langkah membran ledakan yang berdinding nipis dan tebal tempatan, untuk memastikan bahawa dalam kes kemalangan, tekanan gas SF6 berlebihan jatuh selepas memecahkan filem keselamatan, dan gas terus disembur ke belakang kabinet untuk memastikan keselamatan peribadi.
◆ memenuhi standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 dll ..
● Menggunakan syarat
◆ Suhu ambien: Suhu sekitar suis beban SF6 jenis Flrn48-12D
Harus -40 ~ 40 ℃
◆ Kelembapan: Kelembapan relatif purata maksimum ialah ≤ 95% sehari dan ≤ 100% sebulan.
◆ Ketinggian: Switch beban jenis SF6 flrn48-12d hendaklah dipasang pada ketinggian di bawah
2000m.
◆ Kapasiti seismik: ≤8
◆ Udara sekitarnya harus bebas dari pencemaran yang jelas seperti gas menghakis, gas mudah terbakar dan wap air, dan tidak ada getaran kekerasan yang kerap.
● Parameter Teknikal FLRN48-12D Jenis SF6 Switch Load
|
Item |
Unit |
Jenis FLRN36-12D/T630-20 |
Jenis flrn36-12d/100-50 |
|
Voltan dinilai |
Kv |
12 |
12 |
|
Kekerapan yang dinilai |
Hz |
50 |
50 |
|
Arus dinilai |
A |
630 |
100 |
|
Kekerapan kuasa 1min menahan interfase voltan/patah |
Kv |
42/48 |
42/48 |
|
Impuls kilat menahan voltan interphase/patah |
Kv |
75/85 |
75/85 |
|
5 min 0Gauge Rated Power Frekuensi Menahan Voltan |
Kv |
24 |
24 |
|
Kestabilan terma dinilai semasa 3 saat /2 saat |
The |
20/20 |
20/20 |
|
Arus stabil dinamik dinilai (puncak） |
The |
50/50 |
50/50 |
|
Arus penutup litar pintas dinilai |
The |
50/50 |
125/50 |
|
Tutup gelung tertutup yang mengganggu semasa |
A |
630 |
|
|
Beban aktif dinilai semasa mengganggu arus |
A |
630 |
|
|
Kabel yang diberi nilai semasa memecahkan arus |
A |
10 |
10 |
|
Semasa pemecahan litar pintas dinilai |
The |
|
50 |
|
Arus pemindahan yang diberi nilai |
A |
|
1700 |
|
Jenis fius |
|
|
XRNT-12KV/100A |
|
Impak fius membuang tenaga |
J |
|
1 ± 0.5 |
|
Kehidupan mekanikal |
Masa |
5000/2000 |
3000/2000 |
|
Jarak antara badan yang dikenakan dan penebat udara relatif |
mm |
≥125 |
≥125 |
|
Tekanan gas SF6 |
bar |
0.4 |
0.4 |
|
Penyegerakan pembukaan dan penutupan |
MS |
≤2 |
≤2 |
|
Rintangan litar utama |
bayi |
≤65 |
≤65 |
