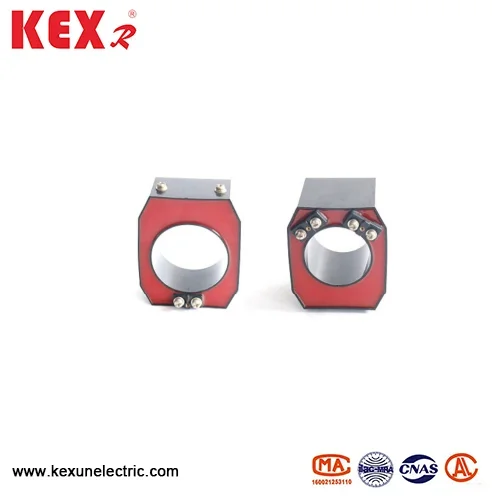

Pengubah Instrumen Kabinet yang Diisi Gas
LMZT-10 Gas Filled Cabinet Instruments Transformer adalah pengubah semasa jenis bas 10kV yang dihasilkan oleh Kexun di China Factory. Parameter sebenar hendaklah tertakluk kepada data teknikal pengilang. Perhatian khusus harus dibayar kepada pemadanan gred tepat dan beban yang dinilai apabila memilih jenis.
Model: LMZT-10
Jenama: KEXR
Model: LMZT-10
Jenama: KEXR
● Model makna pengubah instrumen kabinet yang dipenuhi gas
L －current Transformer
M － melalui hati
Z －Pouring type
Jenis T － yang ditutup
10 － voltage kelas (kv）
● Design feature of LMZT-10 Type Gas filled cabinet instruments transformer
◆ Jenis Penebat: Pemutus resin epoksi dan struktur yang tertutup sepenuhnya
◆ Kaedah pemasangan: Busbar melalui jenis dan pemasangan tetap
◆ Konfigurasi berliku: Reka bentuk penggulungan ganda dan teras toroidal
● Senario aplikasi biasa LMZT-10 jenis gas yang dipenuhi alat pengubah instrumen
▶ Tukar kabinet (switchgear 10kv)
▶ Substation Compact
▶ Pengagihan Kuasa Perindustrian
● LMZT-10 Instrumen Kabinet yang Diisi Transformer Jadual Parameter Teknikal
Nisbah semasa yang diberi nilai, tahap ketepatan dan beban nilai pengubah instrumen kabinet yang dipenuhi gas ditunjukkan dalam jadual berikut. Arus sekunder yang dinilai ialah 5A atau 1A.
|
Tujuan |
Mengukur CT |
Perlindungan Ct |
Double Wuling Ct |
|||||||
|
Arus utama yang dinilai |
Beban Nilai Ketepatan (VA) |
Beban Nilai Ketepatan (VA) |
Beban Ketepatan Komposit (VA) |
|||||||
|
0.2s |
0.2 |
0.5 |
10p15 |
10p10 |
10p5 |
0.2s |
0.5 |
10p10 |
10p5 |
|
|
75 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
100 |
|
|
1 |
|
1 |
1 |
|
1 |
1 |
1 |
|
150 |
|
|
1 |
|
1 |
1 |
|
2.5 |
1 |
1 |
|
200 |
|
1 |
2.5 |
|
2.5 |
3.75 |
|
2.5 |
1 |
1 |
|
300 |
1 |
2.5 |
3.75 |
1 |
3.75 |
5 |
1 |
3.75 |
2.5 |
3.75 |
|
400 |
2.5 |
3.75 |
5 |
1.5 |
5 |
7.5 |
1.5 |
3.75 |
5 |
7.5 |
|
500 |
3.75 |
3.75 |
5 |
2.5 |
5 |
7.5 |
2.5 |
3.75 |
5 |
7.5 |
|
600 |
5 |
5 |
7.5 |
3.75 |
7.5 |
10 |
3.75 |
7.5 |
7.5 |
10 |

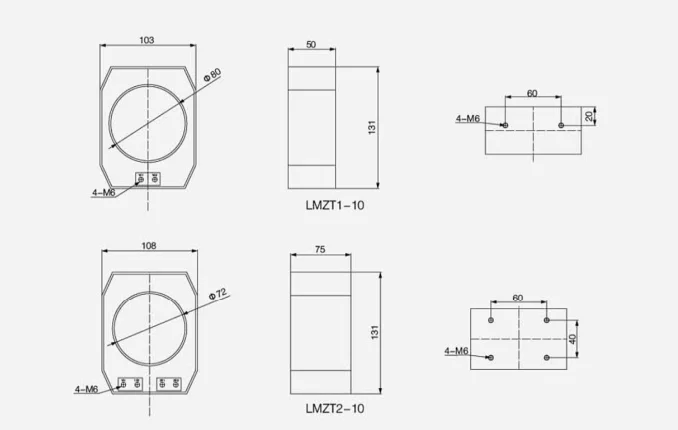

● Dimensi Pengubah Instrumen Kabinet LMZT-10 Gas
Teg Panas: Pengubah Instrumen Kabinet yang Diisi Gas
