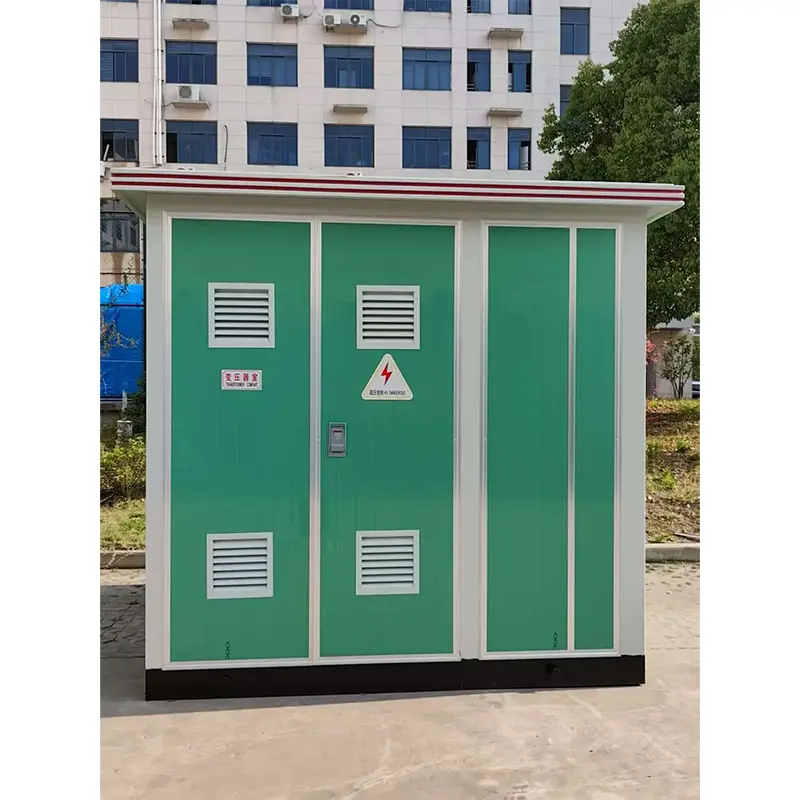

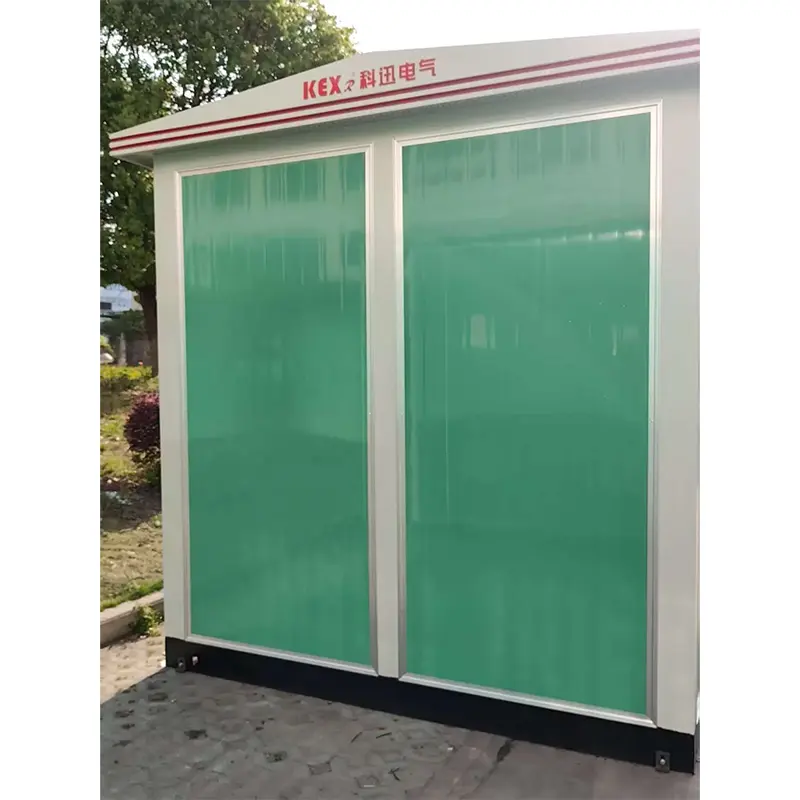

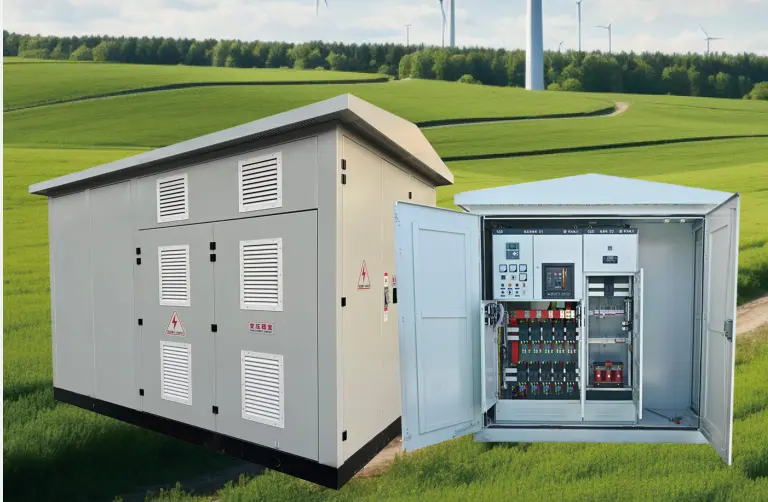

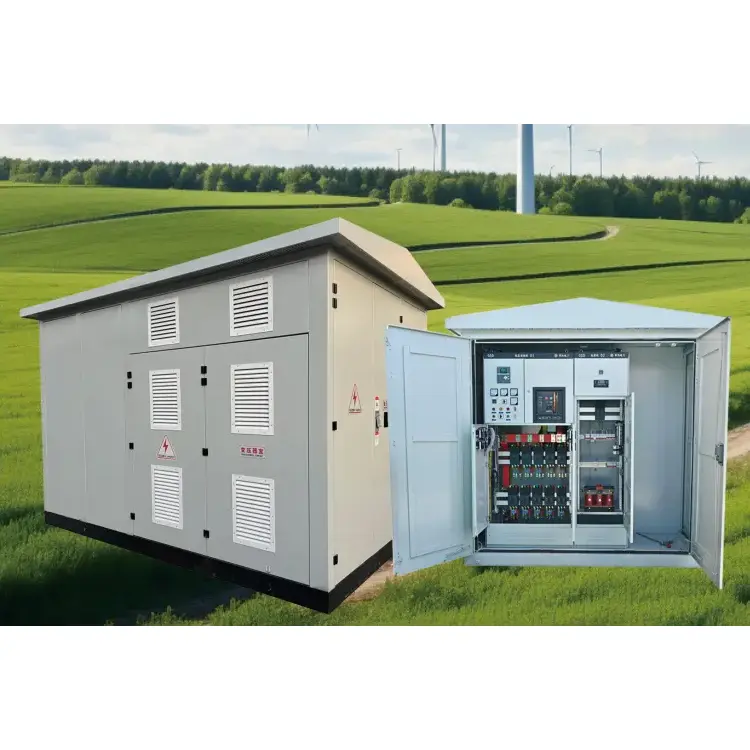

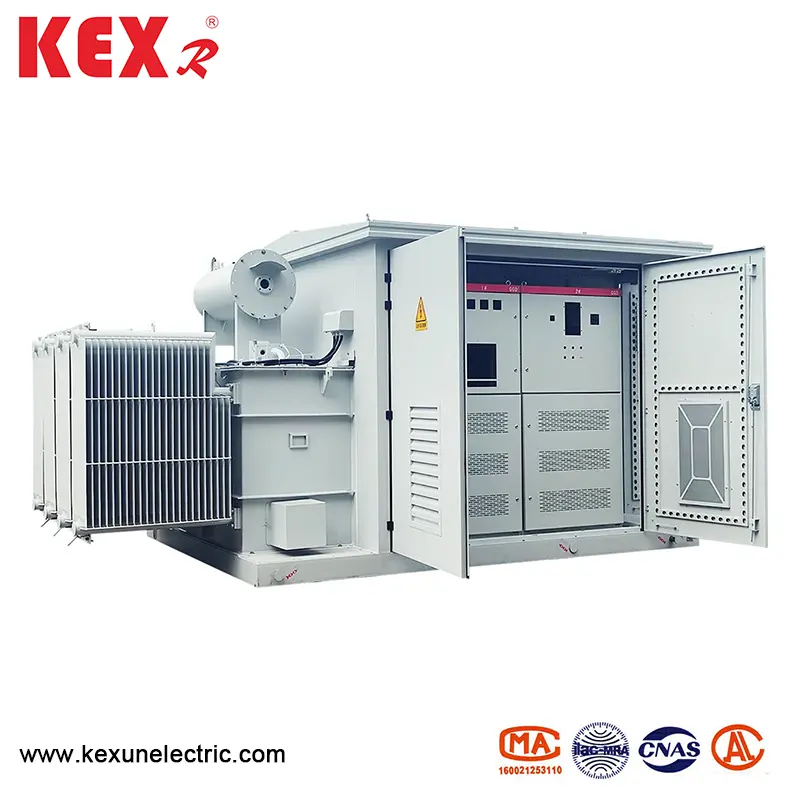

Pengubah kotak langkah fotovoltaik

● Komposisi asas jenis pengubah kotak photovoltaic YB-12 jenis

Pengubah kotak photovoltaic step-up biasanya diintegrasikan dalam kotak oleh tiga bahagian berikut: ◆ Interter Photovoltaic (Bahagian Pilihan): Menukar output semasa (DC) secara langsung ke arus alternatif (AC) oleh grid kuasa (seperti 10kV dan 35kV).

◆ Switchgear voltan tinggi: termasuk pemutus litar, pemutus, peranti perlindungan, dan lain-lain, digunakan untuk kawalan dan perlindungan sistem yang berkaitan dengan grid. NOTA: Sesetengah transformer kotak mungkin tidak termasuk inverter, tetapi hanya meningkatkan transformer dan suis voltan tinggi (dipanggil "Transformers Kotak Pure Boost").

● Fungsi teras pengubah kotak langkah fotovoltaik

◆ Rangsangan Voltan: Memenuhi keperluan grid kuasa untuk voltan yang disambungkan grid.

◆ Pengasingan Tenaga Elektrik: Sistem fotovoltaik secara elektrik diasingkan dari grid kuasa melalui pengubah.

◆ Fungsi perlindungan: over-arrent, over-voltage, litar pendek, perlindungan pulau, dll.

◆ Pemantauan dan Kawalan: Menyokong pemantauan jauh dan mengumpul data seperti voltan, semasa dan kuasa dalam masa nyata.

● Ciri-ciri Teknikal Transformer Kotak Langkah Photovoltaic

◆ Pelepasan haba yang cekap: Pengudaraan atau pelesapan haba terpaksa (seperti peminat dan penghawa dingin) harus dipertimbangkan dalam reka bentuk kotak untuk mengelakkan suhu tinggi yang mempengaruhi hayat perkhidmatan peralatan.

◆ Gred Perlindungan: Biasanya IP54 atau lebih tinggi, bukti debu, kelembapan-bukti dan kabut garam (sesuai untuk kawasan pantai atau tinggi).

◆ Transformer rendah: Alloy amorf atau lembaran keluli silikon penjimatan tenaga digunakan untuk mengurangkan kehilangan beban.

◆ Sambungan grid pintar: Fungsi sokongan seperti pampasan kuasa reaktif (SVG) dan penindasan harmonik, dan mematuhi spesifikasi grid kuasa.

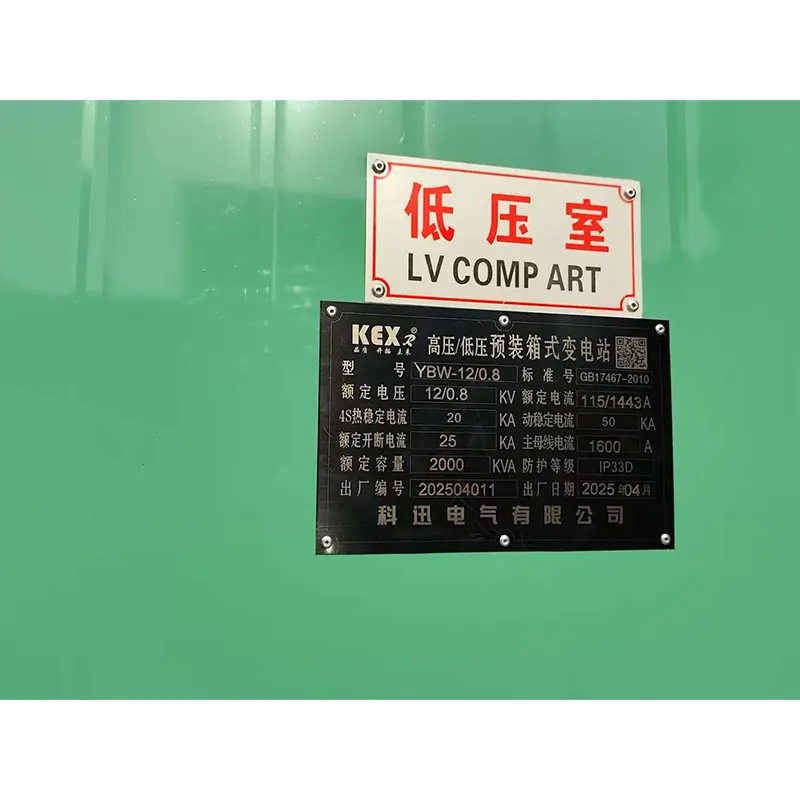

● Parameter teknikal

Tahap voltan yang dinilai: 35kV dan 10kV dan ke bawah;  Kekerapan: 50;  Tahap penebat (lihat jadual di bawah).
