Kotak simpang fotovoltaik
Kotak persimpangan fotovoltaik yang dihasilkan oleh Kexun di China Factory sesuai untuk sistem penjanaan kuasa tandemi fotovoltaik, yang menjalankan bahagian perlindungan kuasa penting dari penyongsang tandem dan sistem grid kuasa. Ia mengamalkan perlindungan kilat sekunder, dan tahap perlindungan adalah IP65, yang digunakan untuk pemasangan luar untuk memenuhi keperluan kalis air, debu, perlindungan ultraviolet dan kakisan semburan garam.
Model: KXHLX
Jenama: KEXR
Model: KXHLX
Jenama: KEXR
● Ciri -ciri Kotak Fotovoltaik Jenis KXHLX
Struktur dalaman kotak simpang fotovoltaik adalah mudah dan jelas, dan pendawaiannya kemas dan munasabah. Kebolehpercayaan yang tinggi dan penyelenggaraan mudah. Pemasangan dinding yang dipasang di luar boleh menyesuaikan diri dengan pelbagai persekitaran yang keras. Selain bahan dan saiz standard, ia boleh disesuaikan mengikut keperluan pengguna.
● Parameter teknikal kotak persimpangan fotovoltaik jenis KXHLX

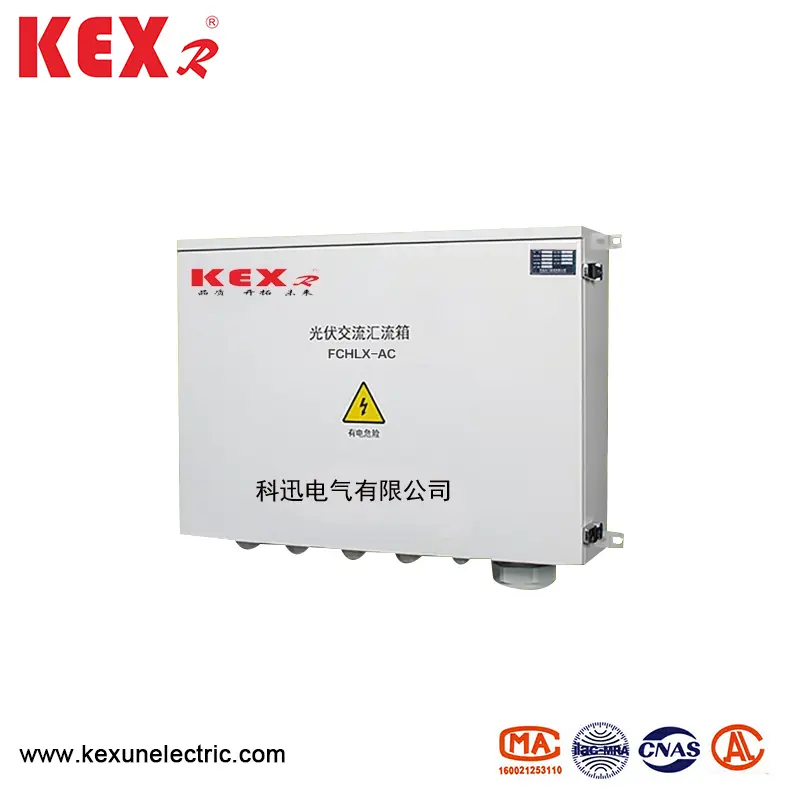

◆ Kotak simpang fotovoltaik jenis AC
|
Item |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
Baris input |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Voltan input maksimum |
690V |
||
|
Garis input arus |
0 ~ 100a |
||
|
Semasa output maksimum |
250a |
400a |
630a |
|
Voltan dinilai |
480vac |
||
|
Tahap perlindungan voltan |
480vac |
||
|
Kapasiti aliran nominal (8/20μs) |
20ka (sepadan mengikut keperluan pelanggan) |
||
|
Kapasiti aliran maksimum (8/20μs) |
40ka (sepadan mengikut keperluan pelanggan) |
||
|
Masa tindak balas |
＜ 25ms |
||
|
Suhu dan kelembapan |
Suhu Kerja: -40 ~ 85 ℃, 95%, tiada pemeluwapan dan gas menghakis |
||
|
Ketinggian |
Kurang dari 4000m |
||
|
Bahan kabinet |
Plat keluli tergalvani panas/keluli tahan karat/plastik keluli bergulir/plastik kejuruteraan |
||
|
Ijazah IP Kabinet |
IP65 |
||
|
Ijazah IP sambungan kabel |
IP66 |
||
|
Dimensi Sambungan Kabel: W*H*D. |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

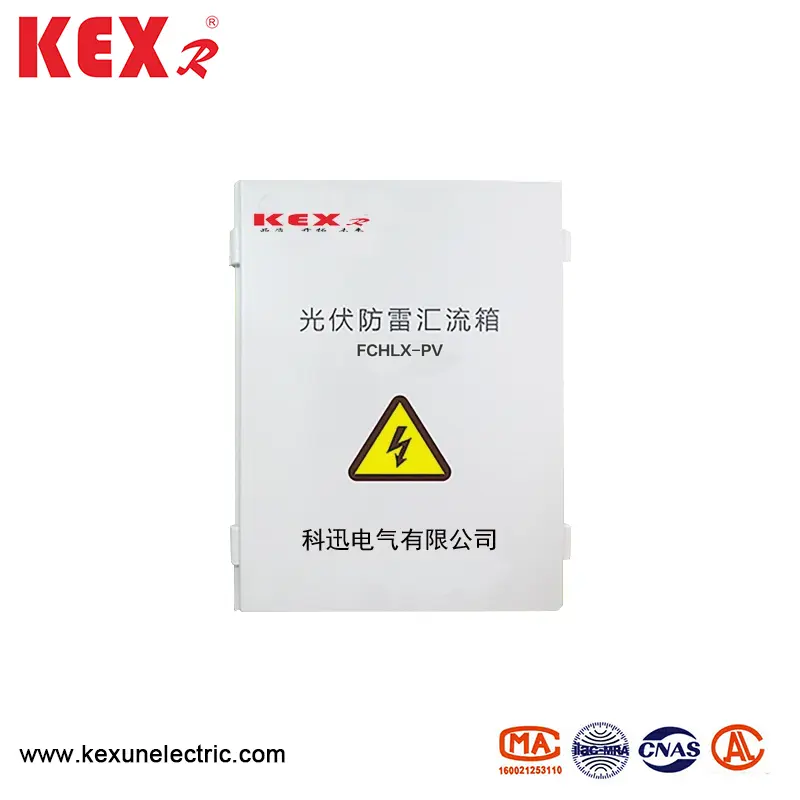

◆ Kotak simpang fotovoltaik jenis DC
|
Item |
|
BUCHHLX-PV6 / 2 |
Buchhlx-pv6 / 3 |
BUCHHLX-PV6 / 4 |
|
Parameter elektrik |
Sistem maksimal voltan DC |
1000 |
1000 |
1000 |
|
Maksimum setiap arus input baris |
20a |
20a |
20a |
|
|
Baris input maks |
6 |
6 |
8 |
|
|
Semasa suis output maksimum |
32A/40A |
20A/32A |
20A/32A |
|
|
Kuantiti MPPT Inverter |
2 |
3 |
2 |
|
|
Baris output |
2 |
3 |
2 |
|
|
Perlindungan kilat |
Jenis ujian |
Perlindungan sekunder |
Perlindungan sekunder |
Perlindungan sekunder |
|
Semasa pelepasan nominal |
20ka |
20ka |
20ka |
|
|
Semasa pelepasan maksimum |
40ka |
40ka |
40ka |
|
|
Tahap perlindungan voltan |
3.8kv |
3.8kv |
3.8kv |
|
|
Voltan kerja berterusan maksimum |
1050v |
1050v |
1050v |
|
|
Tiang |
3p |
3p |
3p |
|
|
Watak struktur |
Modul plug-in |
|||
|
Ciri -ciri perlindungan kilat |
Ijazah ip |
IP65 |
||
|
Suis output |
Pemutus Litar DC/DC Rotary Disconnector |
|||
|
Penyambung kalis air SMC4 |
Konfigurasi standard |
|||
|
PV DC FUSE |
Konfigurasi standard |
|||
|
Peranti perlindungan lonjakan pv dc |
Konfigurasi standard |
|||
|
Modul pemantauan |
N |
|||
|
Diod antireflection |
N |
|||
|
Bahan kotak |
Pvc |
|||
|
Kaedah Pasang |
Jenis gantung dinding |
|||
|
Suhu kerja |
-25 ~ 55 ℃ |
|||
|
Ketinggian |
2000m |
|||
|
Kelembapan yang dibenarkan |
0 ~ 95 ％, bukan kondensasi |
|||
|
Lebar *ketinggian *kedalaman (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
