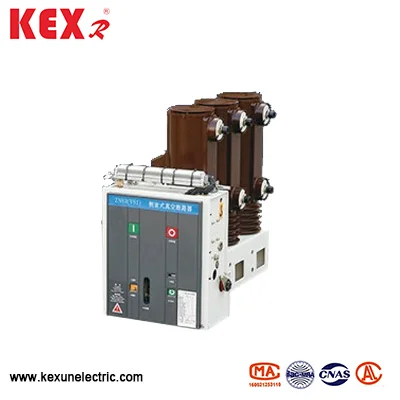

Pemutus litar vakum voltan tinggi yang dipasang di sebelah
Pemutus litar vakum voltan voltan tinggi yang dipasang di sebelah yang dihasilkan oleh kexun kilang Cina terutamanya digunakan untuk litar perlindungan dan kawalan. Ia sesuai untuk tempat dengan voltan yang dinilai 12kV dan kekerapan 50Hz di mana operasi kerap atau gangguan semasa litar diperlukan. Ia boleh dipasang dalam suis tetap atau digunakan sahaja.
Model: VS1
Jenama: KEXR
Model: VS1
Jenama: KEXR
● Ciri-ciri struktur pemutus litar vakum voltan tinggi yang dipasang di sebelah
▶ Mekanisme operasi sisi
▶ Kutub bertebat resin epoksi
▶ Sistem operasi musim bunga bebas perjalanan
▶ Penamatan kabel depan/belakang
● Pemutus litar vakum voltan tinggi yang dipasang di sebelahnya menggunakan keadaan
▶ Julat suhu ambien: Suhu suhu sekitar bahagian yang dipasang di bahagian dalam voltan voltan tinggi pemutus litar hendaklah -15 ~ 40 ℃
▶ Ketinggian: Pemutus litar vakum voltan tinggi yang dipasang di sebelahnya harus dipasang kurang dari 1000 meter.
▶ Kelembapan relatif: Purata harian tidak lebih daripada 95%, purata bulanan tidak lebih daripada 90%, purata harian tekanan wap tepu tidak melebihi 2.2 × 10-3mpa, dan purata bulanan tidak lebih daripada 1.8 × 10-3mpa.
▶ Keamatan gempa: Kurang dari 8 darjah
▶ Tempat tanpa api, letupan, pencemaran serius, kakisan kimia dan getaran yang teruk.
● Parameter teknikal pemutus litar vakum voltan tinggi yang dipasang di sebelahnya
|
Item |
Unit |
Data |
||||
|
Voltan dinilai |
Kv |
12 |
||||
|
Arus dinilai |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Cuti litar pintas dinilai semasa |
The |
20 |
25 |
31.5 |
||
|
Litar pintas yang ditutup semasa |
The |
50 |
63 |
80 |
||
|
Puncak yang dinilai bertahan semasa |
The |
50 |
63 |
80 |
||
|
Litar pintas 4S menahan arus (puncak) |
The |
20 |
25 |
31.5 |
||
|
Tahap terlindung |
Bekerja menahan voltan |
Kv |
42 (48） |
|||
|
Kesan menahan voltan |
75 (85） |
|||||
|
Urutan operasi yang dinilai |
|
BREAK-0.3S-CLOSE-180S-CLOSE |
||||
|
Kehidupan mekanikal |
Masa |
10000 |
||||
|
Gangguan semasa litar pintas dinilai |
Masa |
50 |
||||
|
Voltan pembukaan yang diberi nilai mekanisme operasi (DC) |
V |
110,220 |
||||
|
Jarak Terminal Hubungi |
mm |
11 ± 1 |
||||
|
Overtravel (Hubungi Panjang Mampatan Spring) |
mm |
35 ± 0.5 |
||||
|
Pemisahan tiga fasa dan penutupan masa lantunan |
MS |
≤2 |
||||
|
Hubungi Masa Bantuan Penutupan |
MS |
≤2 |
||||
|
Kelajuan pembukaan purata |
m/s |
1.1 ± 0.2 |
||||
|
Kelajuan penutupan purata |
m/s |
0.6 ± 0.2 |
||||
|
Masa pembukaan |
Voltan operasi maksimum |
s |
≤0.05 |
|||
|
Voltan operasi min |
≤0.08 |
|||||
|
Masa penutupan |
s |
0.1 |
||||
|
Ketebalan pengumpulan haus yang dibenarkan dari kenalan dinamik dan statik |
mm |
3 |
||||
