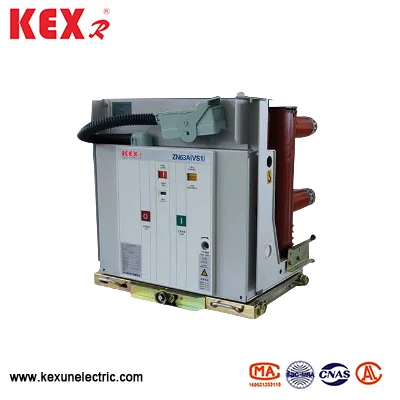

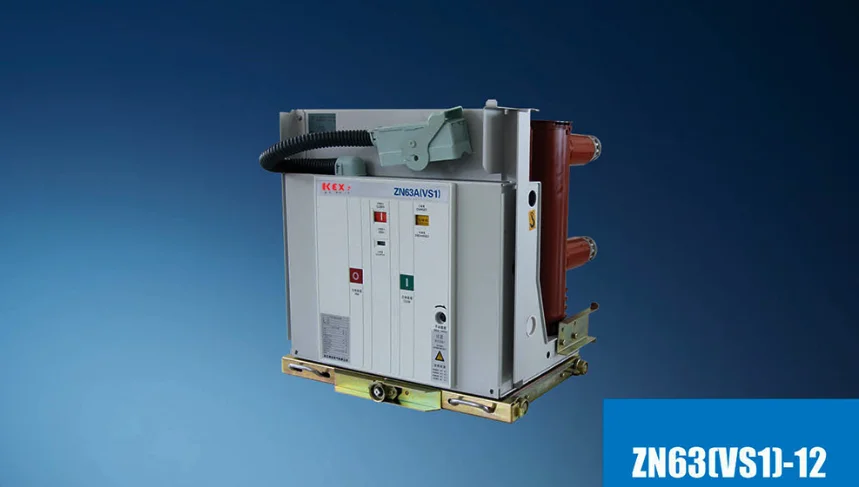

ZN63 VS1 Voltan Tinggi VCB
VCB voltan tinggi ZN63 VS1 yang dihasilkan oleh Kexun, pengeluar terkenal di China, sesuai untuk peralatan elektrik dengan voltan yang diberi nilai 12kV dan tiga fasa AC 50Hz, dan sering digunakan untuk kawalan dan perlindungan perusahaan perindustrian dan perlombongan, loji kuasa, bahan pencawang dan kemudahan elektrik.
Model: Zn63 vs1
Jenama: KEXR
Model: Zn63 vs1
Jenama: KEXR
● Ciri reka bentuk
Zn63 VS1 voltan tinggi VCB mengamalkan integrasi mekanisme operasi VET dan badan pemutus litar, yang boleh direka sebagai unit pemasangan tetap atau unit handcart dengan mekanisme pendorong khas. Bahagian litar utama boleh mengadopsi tiang tertutup integral untuk merealisasikan pengurangan, kebolehpercayaan yang tinggi dan bebas penyelenggaraan pemutus litar. Ia boleh digunakan dengan KYN28A-12 (GZS) dan suis switchgear handcart pusat lain, dan juga boleh digunakan dengan suis tetap XGN.
● Menggunakan syarat
▶. Suhu yang berleluasa: VCB voltan tinggi Zn63 vs1 harus dikendalikan pada -10 ~ 40 ℃ (penyimpanan dan pengangkutan pada -30 ℃ dibenarkan).
▶ Ketinggian: Zn63 VS1 Voltan Tinggi VCB harus dipasang pada ketinggian kurang dari 1000m.
▶ Kelembapan relatif: Nilai purata harian tidak melebihi 95%, nilai purata harian tekanan wap tepu tidak melebihi 2.2x10-MPa, dan nilai purata bulanan tidak melebihi 1.8x10-mpa
Nota: Zn63 VS1 Voltan Tinggi VCB tertutup hendaklah bekerja di tempat tanpa api, letupan, pencemaran serius, kakisan kimia dan getaran ganas.
◆ memenuhi standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 dll ..
● Parameter Teknikal Zn63 VS1 Voltan Tinggi VCB
|
Item |
Unit |
Data |
|||
|
Voltan dinilai |
Kv |
12 |
|||
|
Tahap terlindung |
Impuls kilat yang dinilai menahan voltan (puncak） |
Kv |
75 |
||
|
Kekerapan yang dinilai |
Frekuensi kerja 1 min menahan voltan |
42 |
|||
|
Cuti litar pintas dinilai semasa |
The |
20/25 |
31.5 |
40 |
|
|
Arus dinilai |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Arus Kestabilan Thermal Rated (Nilai Maya) |
The |
20/25 |
31.5 |
40 |
|
|
Arus stabil dinamik dinilai (puncak） |
50/63 |
80 |
100 |
||
|
Catatan Litar Pendek Rated Current (Peak) |
50/63 |
80 |
100 |
||
|
Masa semasa litar pintas yang diberi nilai semasa |
Masa |
50 |
|||
|
Kekerapan kuasa menahan voltan litar sekunder (1min) |
V |
2000 |
|||
|
Urutan operasi yang dinilai |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Masa kestabilan terma yang dinilai |
S |
|
|||
|
Rated Breaking Bank Capacitor Single/Back-to-Back |
A |
630/400 800/400 (40ka) |
|||
|
Kehidupan mekanikal |
Masa |
10000 |
|||
Teg Panas: ZN63 VS1 Voltan Tinggi VCB
