Pencawang bawah tanah

● Gambaran keseluruhan produk

Jenis Landskap YBD-12 Underground Substation sesuai dengan konsep reka bentuk ekologi bandar, menduduki kawasan kecil dan menghiasi alam sekitar. Ia sesuai untuk jalan raya trafik bandar, kawasan kediaman, lapangan terbang, stesen, di luar jalan dan tempat lain, dan akan menjadi trend transformasi peralatan rangkaian pengedaran bandar.

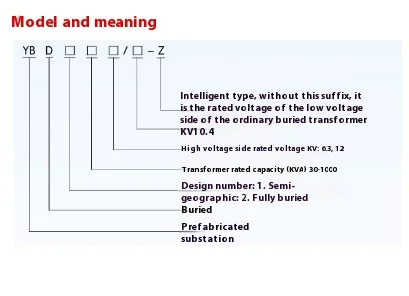

● Model penjelasan mengenai pencawang bawah tanah jenis YBD-12 jenis

Berbanding dengan pencawang kotak tradisional, pencawang bawah tanah mempunyai kelebihan yang jelas berikut:

▶ Estetika dan keharmonian alam sekitar

Pencawang kotak biasa menduduki kawasan yang besar, yang tidak dapat menyelaras dengan persekitaran sekitar dengan baik, dan pencawang bawah tanah mempunyai kotak pengedaran kecil, yang tidak akan menjejaskan persekitaran sekitar.

▶ Penjimatan Tenaga

Pengurangan penjimatan dan penggunaan tenaga telah menjadi konsensus seluruh masyarakat. Transformer yang lebih disukai untuk pencawang bawah tanah lanskap jenis YBD-12 adalah transformer rendah seperti siri S11, siri S13 dan siri SBH15 boleh dipilih mengikut permintaan dan pembekalan pengguna.

▶ Pengurangan bunyi

Kebisingan pengubah berasal dari teras besi, dan ketinggian dari tanah dalam pengubah kotak umum umumnya kira -kira 1.2m, yang mudah mempengaruhi tidur orang. Pencawang bawah tanah jenis YBD-12 dipasang di bawah tanah secara keseluruhan, dan bunyi bisingnya dapat dikurangkan, yang mempunyai sedikit kesan terhadap penduduk.

▶ Buat nilai untuk pelanggan

Pencawang bawah tanah landskap boleh sepenuhnya pasang siap di Kexun, dengan kitaran pengeluaran pendek, pelaburan kecil dan kesan cepat. Pencawang bawah tanah yang dipasang di jalan utama bandar dan lebuh raya adalah peranti suis kotak cahaya pengiklanan di atas tanah, dan kedudukan kotak cahaya pengiklanannya akan memberikan manfaat pengiklanan untuk pelanggan untuk masa yang lama.

▶ Automasi Tinggi

Pencawang bawah tanah lanskap jenis YBD-12 boleh melaporkan status operasi voltan tinggi dan suis voltan rendah kepada pengawal melalui peranti pengukuran dan kawalan yang komprehensif menggunakan teknologi rangkaian tanpa wayar GPRS, yang sangat memudahkan operasi dan penggunaan pencawang.

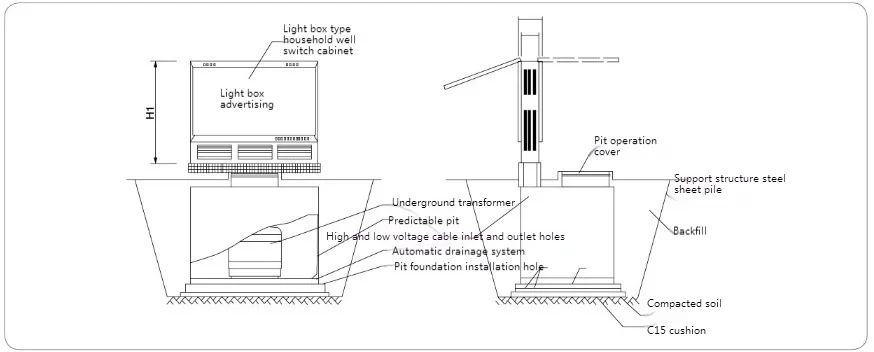

● Rajah pemasangan jenis pencawang bawah tanah jenis YBD-12 jenis

Nota ：

1. Dimensi di atas hanya untuk rujukan. Sila rujuk lukisan yang disediakan oleh pengilang semasa memesan dimensi sebenar.

2. Produk ini terdiri daripada pengubah bawah tanah, kabinet suis luaran kotak cahaya dan lubang pasang siap. Ia adalah satu set lengkap peralatan yang telah dipasang di kilang, dan shell kabinet suis kotak cahaya diperbuat daripada keluli tahan karat;

3. Lubang pasang siap dimeteraikan sepenuhnya dan kalis air, permukaan penutup atas lubang dihiasi dengan jubin lantai persegi, dan kotak bawah lubang itu diperbuat daripada seramik logam, yang tertakluk kepada rawatan anti-karat mengikut keperluan pipelines ";

4. Sampul atas lubang disediakan dengan lubang yang boleh dibuka. Selepas lubang dibuka, ia disokong dan diposisikan oleh silinder. Melalui lubang, pekerja pengubah bawah tanah dapat diperhatikan dan dikendalikan untuk memasuki lubang untuk sambungan keselamatan kabel.

5. Adalah dicadangkan bahawa bolt letupan harus tertanam mengikut saiz asas lubang. Selepas lubang di tempat dan tetap, tanah backfill mengikut ufuk, dan kemudian tanaman tumbuhan.

● Reka bentuk lukisan dua skim biasa

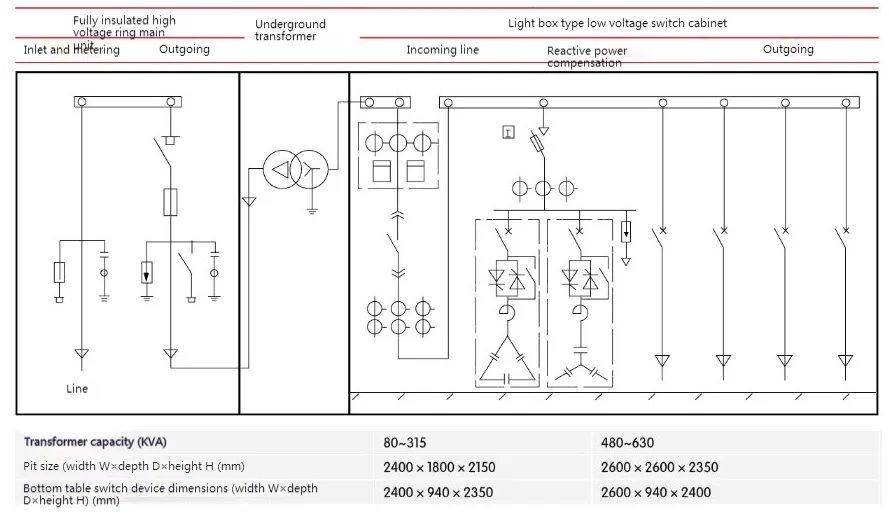

◆ HV cincin utama uniy+pengubah bawah tanah+pemeteran voltan rendah:

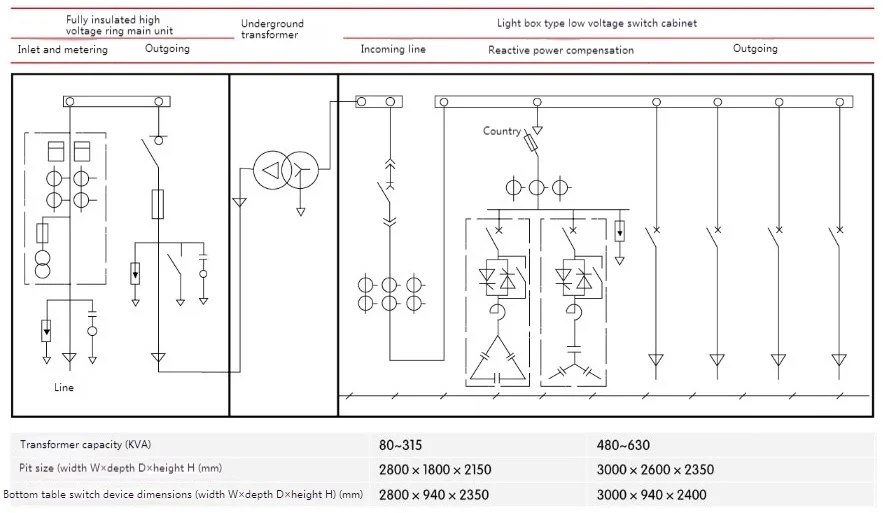

◆ Unit Utama Hv Cincin+Pengukuran Voltan Tinggi+Pengubah Bawah Tanah+LV Feeder:
