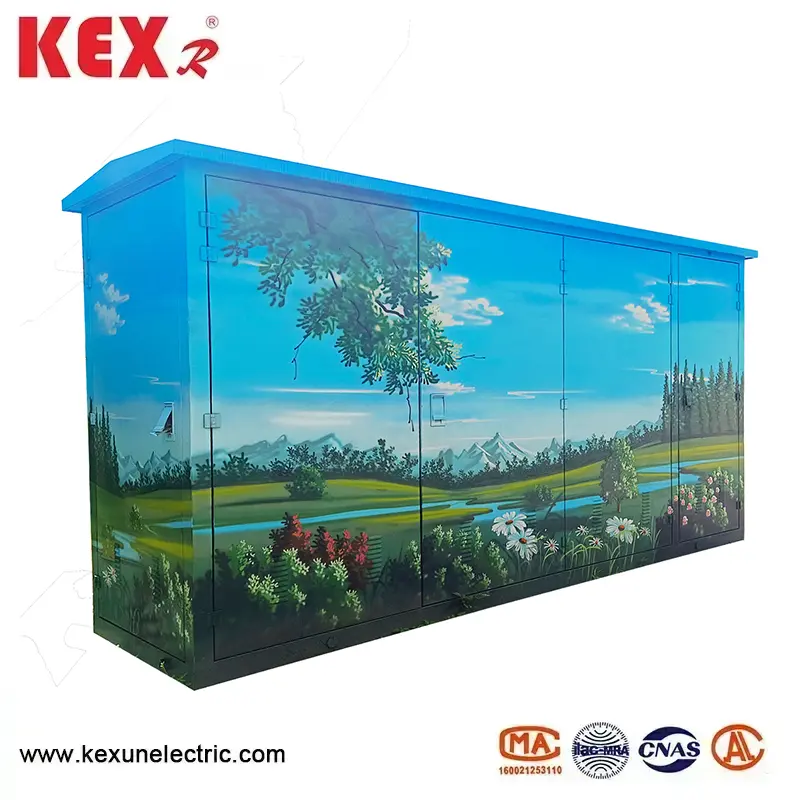

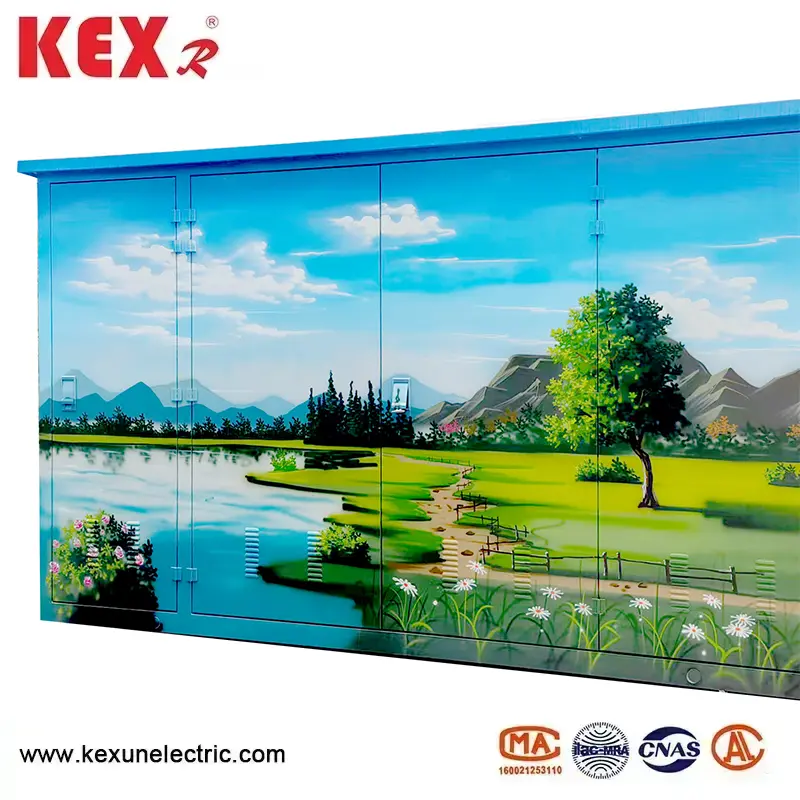

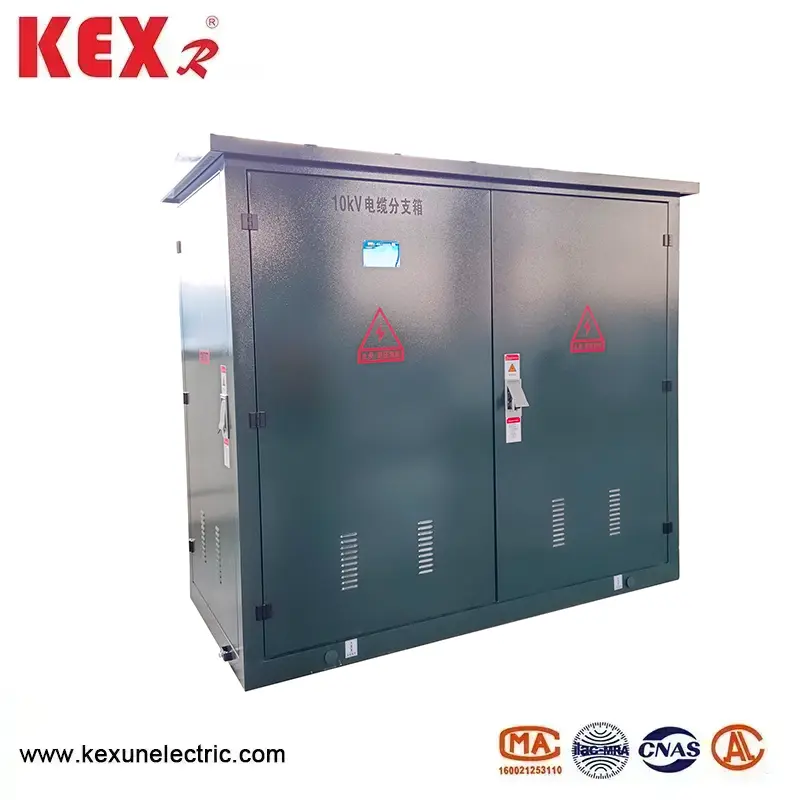

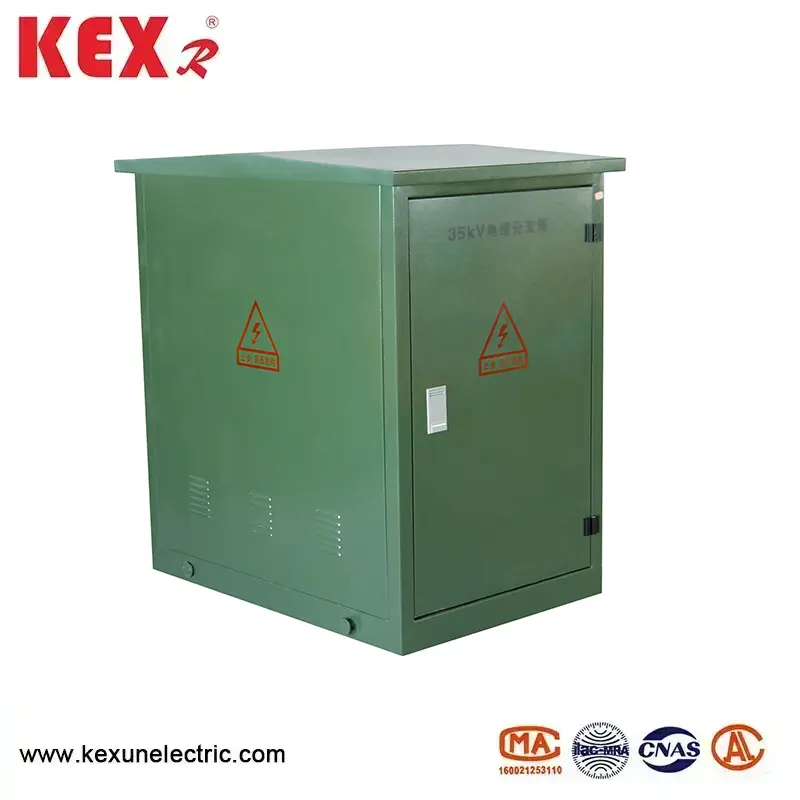

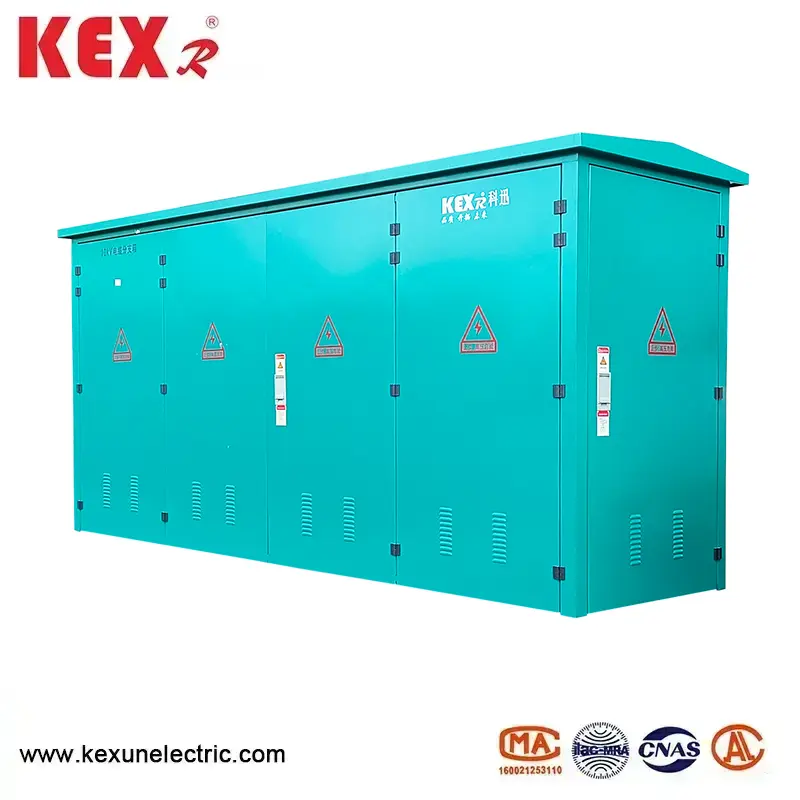

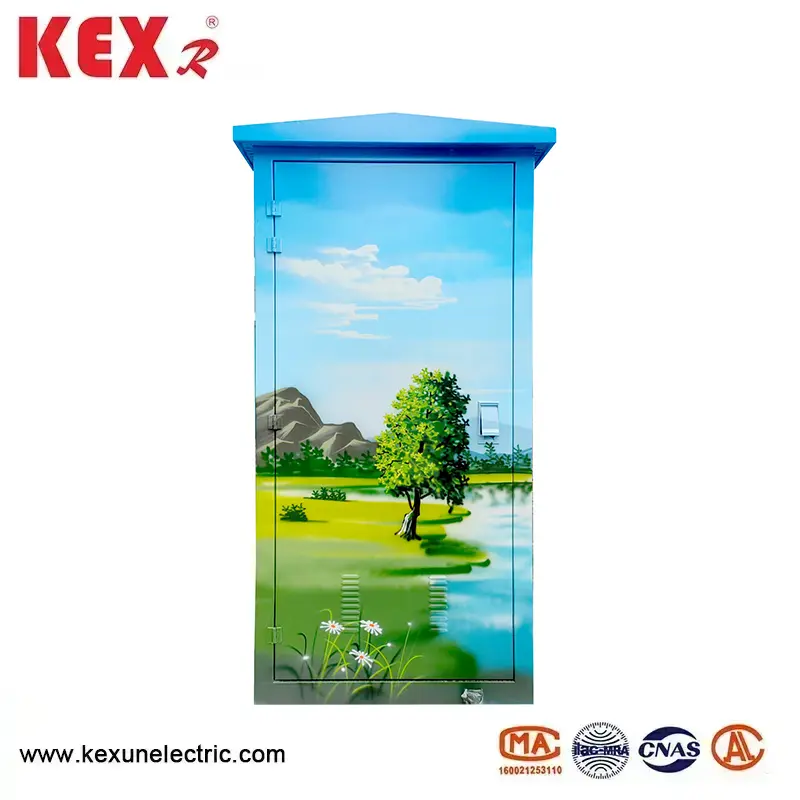

Kotak simpang kabel 35kV

○ Ciri utama kotak simpang kabel 35kv

▶ Voltan yang dinilai: 35kV (sesuai dengan piawaian IEC 62271-200 dan GB/T 11022).

▶ Penebat penuh dan pengedap penuh: Penebat pepejal (seperti resin epoksi dan getah silikon) atau penebat gas SF6 diterima pakai, dan tidak ada konduktor kosong, dengan gred perlindungan IP65/IP67.

▶ Teknologi pemalam Eropah: Penyambung kabel plug-in yang dilindungi standard (Operasi Langsung Sokongan (Alat Khas diperlukan).

▶ Reka bentuk modular: Garis masuk dan keluar boleh diperluas secara fleksibel (seperti 1 dalam, 3 keluar, 2 dalam dan 4 keluar).

▶ Pemilihan pintar: Penunjuk kesalahan, sensor suhu, DTU (terminal pengedaran) boleh diintegrasikan.

○ Komposisi struktur biasa kotak simpang kabel 35kv

▶ kotak

Bahan komposit keluli tahan karat /SMC adalah tahan karat dan sesuai untuk kegunaan luaran (-40 ℃ ~+70 ℃).

▶ Bas terlindung

Konduktor tembaga atau aluminium, penebat getah silikon /EPDM, kekerapan kuasa menahan voltan ≥70kV, kilat kilat 170kV.

▶ Penyambung Kabel

Penyambung plug-in terlindung 35kV (seperti jenis T dan jenis siku) dengan titik ujian (pilihan).

▶ Peranti pelindung

Penangkap kilat, penunjuk kesalahan litar pintas dan paparan hidup boleh dipilih.

▶ Sistem Grounding

Kotak dan lapisan pelindung kabel boleh dipercayai (rintangan asas ≤4Ω).

○ 35kV Kabel Persimpangan Kotak Pemasangan dan Operasi dan Penyelenggaraan

 ◆ Keperluan pemasangan

Pelucutan dan pemotongan kabel: Memadankan dengan tepat spesifikasi bersama (ralat 1 mm) untuk mengelakkan merosakkan lapisan penebat.

▶ Pemasangan Penyambung: Bersihkan permukaan sentuhan dan gunakan gris silikon untuk mengelakkan pengoksidaan. Ketatkan dengan sepana tork (contohnya, T-bersama memerlukan 35 ~ 40n m).

▶ Grounding: Kotak dan perisai kabel mestilah dipercayai (rintangan asas ≤4Ω).

◆ Operasi selamat

▶ Periksa elektrik selepas kegagalan kuasa, dan pakai sarung tangan dan kacamata penebat semasa beroperasi.

▶ Pastikan suis asas ditutup (jika ada) sebelum memasang dan mencabut penyambung.

◆ Cadangan penyelenggaraan

▶ Pemeriksaan tahunan: Pengukuran suhu inframerah (memberi tumpuan kepada pemantauan kenaikan suhu sendi).

▶ Pemeriksaan meterai: Gantikan cincin pengedap sekali setiap lima tahun (kelembapan dan bukti habuk).

▶ Ujian penebat: Melakukan ujian voltan bertahan setiap 3 tahun.

● Parameter teknikal kotak simpang kabel jenis 35kv Eropah

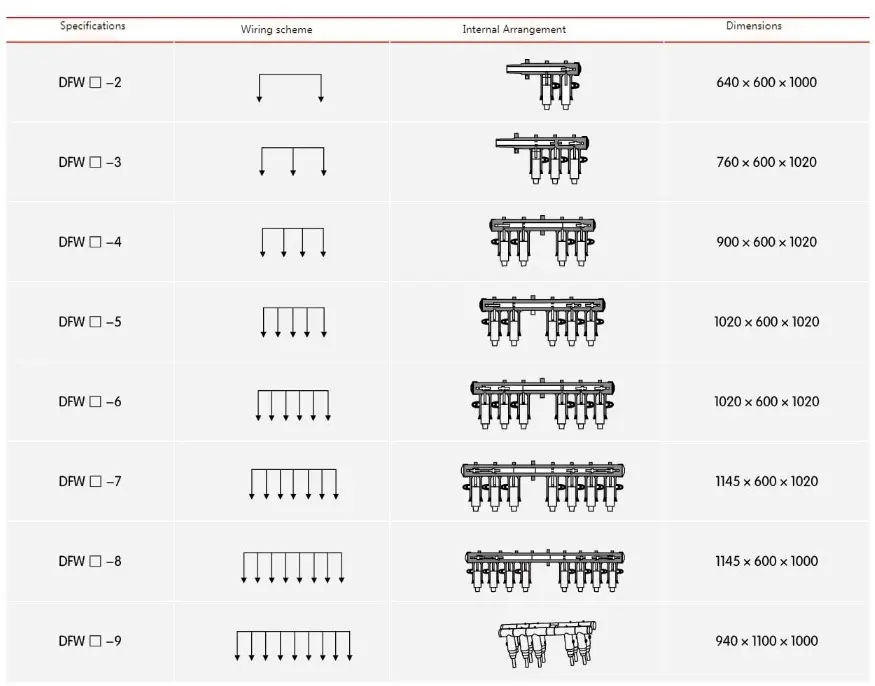

● 35kv jenis Eropah Kabel persimpangan kotak pesanan nombor pesanan penerangan
