Pengubah jenis kering yang mesra alam

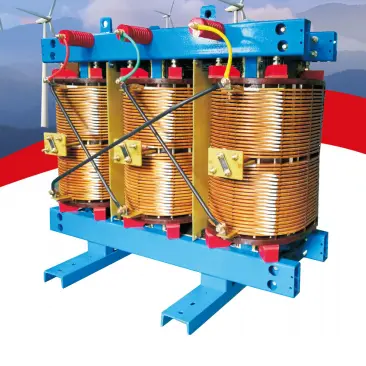

◆ Teras pengubah jenis kering yang mesra alam SGB10

Inti besi diperbuat daripada lembaran keluli silikon magnetik yang berorientasikan tinggi yang diimport tinggi. THE45 ° Struktur sendi yang cenderung sepenuhnya mengamalkan peranti penetapan elastik di antara penggulungan dan teras besi, yang membolehkan pengubah mempunyai kehilangan tanpa beban yang rendah dan bunyi bising. ke pangkalan secara keseluruhan. Penggulungan ditetapkan oleh pad elastik, dan struktur penimbunan dapat mengurangkan tahap getaran dan bunyi penggulungan.

◆ Gegelung voltan tinggi dan rendah

Gegelung voltan yang tinggi dan rendah diperbuat daripada bahan penebat Nomex dan berulang kali diresapi dengan cat pelarut bebas pelarut menggunakan peralatan tekanan vakum VPL, dan kemudian dibakar dan disembuhkan pada suhu tinggi beberapa kali. Gegelung voltan tinggi mengamalkan struktur yang berterusan dengan kekuatan mekanikal yang tinggi dan keadaan pelesapan haba yang baik, mengelakkan kelemahan voltan interlayer yang tinggi, keupayaan pelesapan haba yang lemah, kerosakan haba yang mudah, dan kekuatan mekanikal yang rendah. Gegelung voltan rendah mengamalkan struktur lingkaran semasa semasa foil atau longitudinal. Gegelung yang diresapi mempunyai rintangan kelembapan yang sangat baik dan dapat menahan impak dengan lebih berkesan, ia tidak mempunyai keretakan atau pelepasan separa, dan mudah kering, mengurai, dan mengitar semula selepas hayat perkhidmatannya, melindungi alam sekitar.

◆ Shell

Sekiranya diperlukan, Kexun Electric dapat memberikan kerang dengan tahap perlindungan IP20 atau IP23.

◆ Perlindungan terlalu panas

Untuk mengambil langkah-langkah perlindungan terhadap gegelung yang terlalu panas, jenis pengubah jenis kering yang mesra alam sekitar 315kVA dan ke atas dilengkapi dengan peranti perlindungan paparan suhu. Peranti ini menggunakan elemen penderiaan suhu yang tertanam dalam penggulungan voltan rendah sebagai sumber isyarat untuk instrumen paparan digital. Apabila suhu di dalam perubahan penggulungan voltan rendah, instrumen paparan digital penderiaan suhu memaparkan nilai suhu baru dan melaksanakan fungsi kawalan dan penggera berdasarkan nilai suhu ini untuk melindungi pengubah.

◆ Kapasiti beban

Pengubah jenis kering yang mesra alam SGB10 mengamalkan struktur baru, bahan baru, dan proses baru, dengan keadaan pelesapan haba yang baik, kehidupan terma yang panjang, dan kapasiti beban yang sangat kuat, ia dapat berfungsi dengan selamat dan dapat dipercaya untuk jangka masa yang panjang di bawah 120%. Dalam persekitaran 23 lama, tidak ada keperluan untuk penyejukan kipas dan ia masih boleh beroperasi pada beban penuh untuk masa yang lama.

◆ Keselamatan

Pengubah jenis kering jenis sgb10 jenis yang mesra alam adalah pengubah jenis-jenis keselamatan yang paling tinggi yang boleh didapati hari ini, semua bahan-bahan penebat tidak mudah alih, pemadam diri, tidak toksik, dan mengandungi kurang daripada 10% bahan-bahan yang mudah dibakar berbanding dengan suhu yang tinggi pada masa yang tinggi. Pembakaran Transformers Cast Epoxy. Produk baru SG (b) 10 menunjukkan prestasi unggul dalam aplikasi dengan keperluan keselamatan yang tinggi, keadaan lembap dan panas, dan pengudaraan yang lemah, seperti industri kuasa, kereta bawah tanah, kapal, kimia dan metalurgi.

◆ Rintangan kelembapan yang sangat baik

Sistem penebat Nomex "jenis pengubah jenis kering yang mesra alam SGB10 mampu menahan pencerobohan kelembapan. Meningkatkan peralatan VPL lanjutan dan teknologi impregnasi vakum.

◆ Kelantangan yang lebih kecil dan berat ringan

Jenis pengubah jenis kering yang mesra alam SGB10 menggunakan Dupont Nomex@ kertas sebagai bahan penebat utama dan menggunakannya sebagai sistem penebat hibrid di titik terpanas pengubah, mengurangkan saiz dan beratnya berbanding resin epoksi yang dilemparkan dalam transformer kapasiti yang sama.

◆ Perlindungan Alam Sekitar

Jenis pengubah jenis kering yang mesra alam SGB10 boleh diuraikan dan dikitar semula selepas hayat perkhidmatannya, mengatasi kecacatan resin epoksi yang membuang transformer jenis kering yang tidak dapat diuraikan dan mencemarkan pewarna alam sekitar kepada pemejalan dan gabungan resin dan serat kaca secara keseluruhan selepas kehidupan perkhidmatannya.

◆ Kawat plumbum

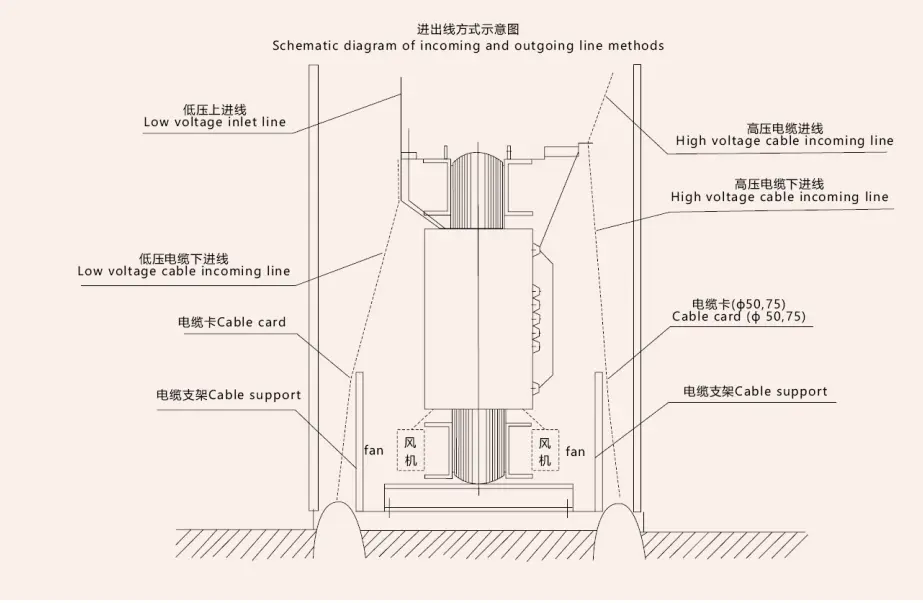

Terminal output voltan tinggi ditetapkan pada bahagian atas penggulungan, dan paip terletak di tengah-tengah penggulungan. Sekiranya berlaku gangguan kuasa, paip diubah melalui sekeping penyambung untuk menyesuaikan voltan output. Terminal keluar voltan rendah adalah jalur konduktif jenis plat, yang disambungkan ke jalur keluar melalui bolt.

◆ Standard yang berkaitan

GB1094.11-2007 "Transformer Jenis Kering"

GB/T10228-1997 "Parameter Teknikal dan

Keperluan untuk transformer kuasa jenis kering "

GB/T17211-1998 "Panduan Beban untuk Transformer Kuasa Jenis Kering"

JB/T10088-2004 "Tahap Bunyi 6-220kV Transformer Kuasa"

GB4208-1993 "darjah perlindungan yang disediakan oleh kandang (kod LP)"

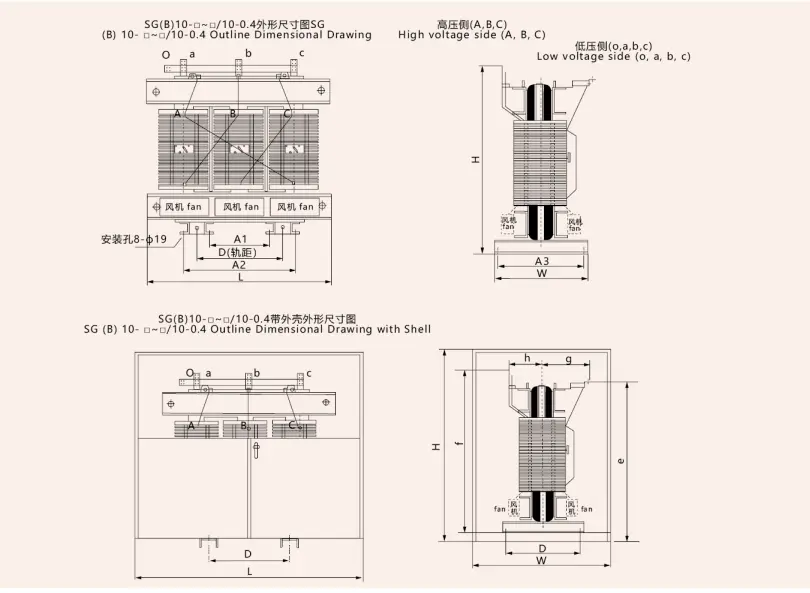

◆ Dimensi penampilan dan pemasangan jenis pengubah jenis kering yang mesra alam SGB10

◆ Parameter teknikal 10kv SGB10 jenis pengubah jenis kering yang mesra alam
