Pengubah jenis kering yang terlindung resin

● Komponen resin jenis scb10 pengubah jenis kering terlindung

◆ Teras pengubah jenis kering resin

Teras besi diperbuat daripada lembaran keluli silikon yang berkualiti tinggi yang diimport, dengan struktur bersama yang cenderung sepenuhnya. Lajur teras terikat dengan pita pelekat bukan tenunan F, dan permukaan teras besi dikemas dengan resin epoksi untuk mengurangkan bunyi bising tanpa beban, arus tanpa beban, dan besi, pengapit dan pengikat telah menjalani rawatan permukaan khas untuk meningkatkan lagi kualiti produk.

◆ Penggulungan voltan rendah

Resin terisolasi pengubah voltan rendah voltan pengubah kering mengamalkan struktur kerajang, yang menyelesaikan masalah sudut helix paksi apabila menggunakan penggulungan dawai, menjadikan gilirannya lebih seimbang. Pada masa yang sama, gegelung mengamalkan saluran udara penyejuk paksi, meningkatkan keupayaan pelesapan haba. TDMD Epoxy Resin Prepreg digunakan di antara lapisan penggulungan, dan keseluruhannya sembuh dan terbentuk.

◆ Voltan tinggi penggulungan resin siri SCB10 yang terlindung pengubah jenis kering

Penggulungan voltan tinggi adalah pelakon vakum dengan resin epoksi dengan pengisi, sangat mengurangkan pelepasan tempatan dan meningkatkan kekuatan elektrik gegelung. Dinding dalaman dan luaran penggulungan difailkan dengan plat mesh gentian kaca, meningkatkan kekuatan mekanikal gegelung dan meningkatkan keupayaan produk untuk menahan litar pendek tiba -tiba, Coll tidak pernah retak.

◆ Proses pembuatan

Gegelung resin jenis scb10 yang terlindung pengubah jenis kering luka pada mesin penggulungan ketepatan tinggi, dan penggulungan voltan rendah mengamalkan struktur penggulungan foil. Apabila kapasiti pengubah besar, terdapat saluran pengudaraan. Selepas penggulungan selesai, pengeringan vakum dijalankan, dan keseluruhan proses penembusan dan pengawetan sepenuhnya dikendalikan mengikut keperluan proses, semua proses perlu dipantau dengan ketat dan diselaraskan mengikut keadaan. Proses pembuatan ketepatan menuangkan memastikan gegelung tidak mempunyai gelembung atau lompang, mengakibatkan operasi pengubah berkualiti tinggi.

◆ Sistem kawalan suhu dan sistem penyejukan udara

Aliran salib atas kipas penyejukan yang ditiup diadopsi, yang mempunyai ciri-ciri bunyi yang rendah, tekanan udara yang tinggi, dan penampilan yang indah, meningkatkan kapasiti beban resin jenis scb10 yang terlindung pengubah jenis kering., Kawalan suhu mengamalkan pengawal suhu pintar, yang meningkatkan keselamatan dan kebolehpercayaan operasi pengubah.

◆ Lindungi Bas Selongsing dan Output

Cangkang pelindung menyediakan perlindungan keselamatan selanjutnya untuk pengubah, dengan tahap perlindungan IP20, LP23, dan lain-lain, bahan shell termasuk plat keluli yang dilancarkan sejuk, plat keluli tahan karat, dan lain-lain, untuk pengguna memilih dari, garis keluar voltan rendah menggunakan bas standard, kedua-dua bahagian dan garisan keluar atas boleh digunakan, dan kaedah keluar khas juga boleh dirancang untuk pengguna.

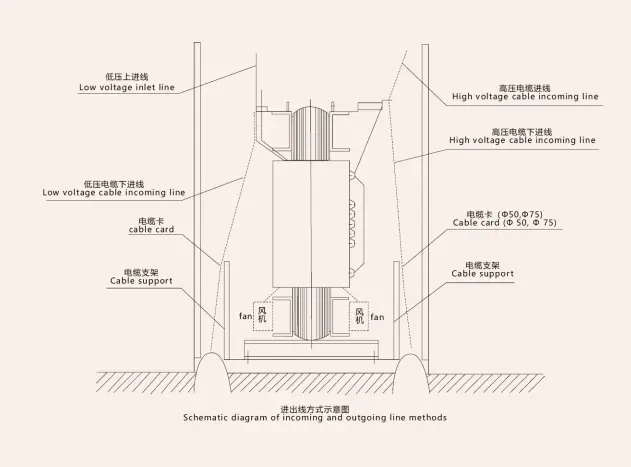

◆ Kaedah garis keluar pengubah

Garis keluar konvensional, bar bas tertutup standard, dan garis keluar sampingan standard boleh dihasilkan mengikut bentuk antara muka yang berbeza, dan kaedah keluar khas juga boleh direka mengikut keperluan pengguna.

◆ Standard & parameter yang berkaitan

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Voltan Tinggi Rated: 10 (11,10.5,6.6,6.3,6) kV

Voltan Rendah Rated: 0.4kV

Kumpulan Sambungan: Dyn11 atau Yyno

Julat Ketuk Voltan Tinggi: + 5 atau + 2x2.5%

Tahap Penebat: LL75AC35/LI0AC5

Kekerapan: 50Hz

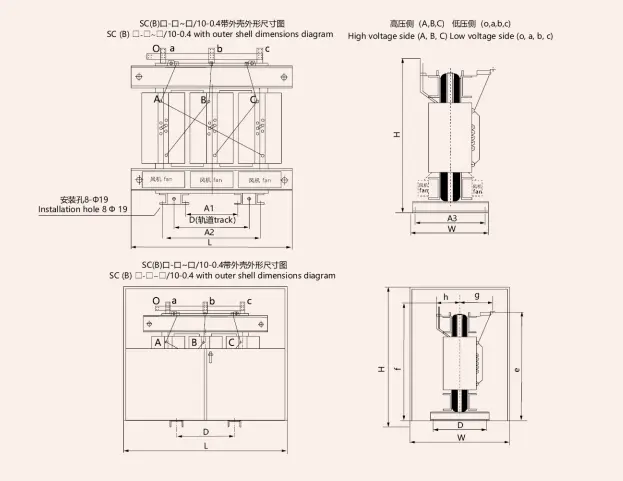

◆ Rupa dan dimensi pemasangan resin jenis scb10 pengubah jenis kering bertebat

◆ Parameter teknikal 10kv SCB10 jenis resin pengubah jenis kering terlindung
