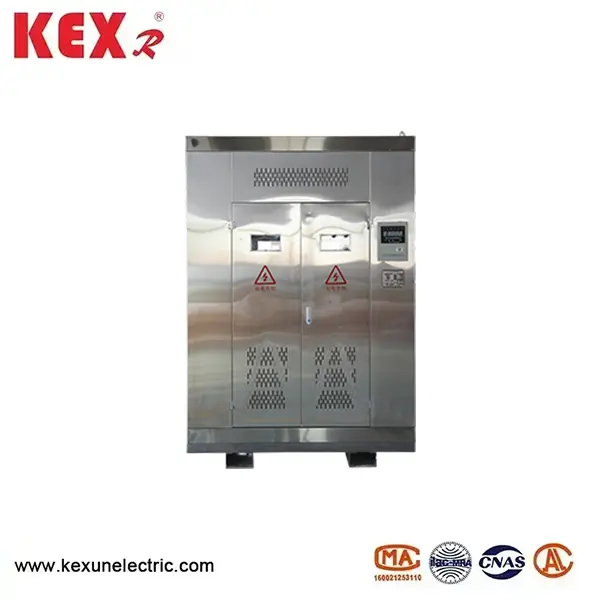

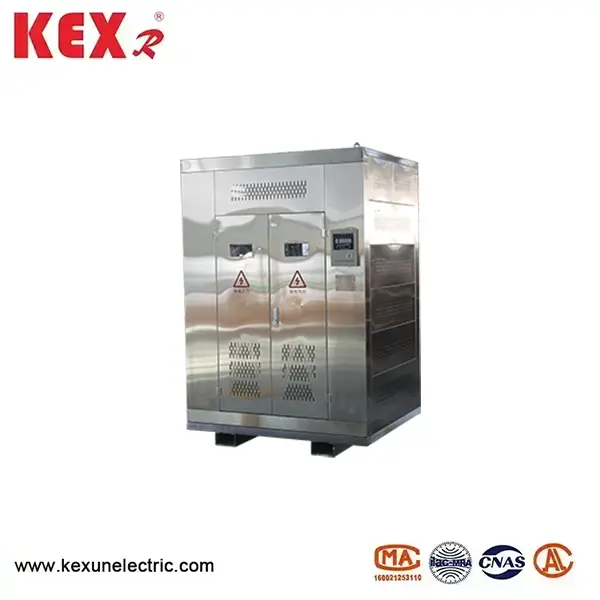

Pengubah perlombongan jenis kering
Pengubah perlombongan jenis kering KSG, yang dihasilkan secara khusus oleh Kexun Electric di China Factory, sesuai untuk pencawang pusat, halaman bawah, saluran masuk udara utama dan saluran masuk udara utama di lombong arang batu bawah tanah, dan juga sesuai untuk persekitaran terowong yang lembap sebagai pengubah kuasa untuk pencahayaan lombong atau daya tarikan elektrik.
Model: KSG
Jenama: KEXR
Model: KSG
Jenama: KEXR
● Menggunakan syarat pengubah perlombongan jenis kering KSG
▶ Ketinggian: Tidak melebihi 1500m, keadaan khas akan dijelaskan secara berasingan;
▶ Suhu Alam Sekitar: Suhu maksimum+40 "c, suhu purata bulanan maksimum+25 *c, suhu minimum -20 *c
▶ Kelembapan relatif udara tidak melebihi 95% (pada+25 ° C);
▶ Dalam persekitaran gas atau stim yang tidak merosakkan penebat;
▶ Dipasang di lombong bawah tanah di mana terdapat habuk dan gas arang batu, tetapi tiada bahaya letupan;
▶ Bentuk gelombang voltan bekalan kuasa adalah kira -kira gelombang sinus;
● Pengubah perlombongan jenis kering KSG memenuhi piawaian di bawah
GB/T12173-2008 Quipment Elektrik Umum untuk Perlombongan
GB1094.11-2007 Transformer Kuasa Jenis Kering
GB/T10228-2015 Parameter Teknikal dan Keperluan untuk Transformer Kuasa Jenis Kering
GB/T3955-2006 Perlombongan Kuasa Umum
Tahap Perlindungan Shell GB4208-2008
Panduan Beban GB/T17211-1998 untuk Transformer Kuasa Jenis Kering
GB3836.1-2010 Peralatan Elektrik untuk Persekitaran Gas Letupan Bahagian 1: Keperluan Umum
GB3836.2-2010 Peralatan Elektrik untuk Atmosfera Gas Letupan Bahagian 2: Jenis Bukti Letupan "D Reka bentuk, pembuatan, dan pemeriksaan piawaian yang berkaitan seperti GB1094.1-2013 Transformer Kuasa Bahagian 1 Peruntukan Umum.
● Ciri-ciri pengubah perlombongan jenis kering KSG
KSG Perlombongan Umum Transformer Jenis Kering mempunyai keupayaan kelembapan-bukti yang kuat, prestasi retardan api yang baik, dan bahan penebat dengan ciri-ciri pemadam automatik, mereka tidak menghasilkan gas yang berbahaya ketika menghadapi sumber kebakaran, tidak mencemarkan alam sekitar, dan mudah dijaga.
Gegelung voltan tinggi pengubah jenis kering perlombongan diperbuat daripada penggulungan dawai berkualiti tinggi, dan penggulungan dilemparkan dengan resin epoksi yang berkualiti tinggi di bawah vakum. Gegelung voltan rendah diperbuat daripada penggulungan kerajang dan resin pra-impregnated lapisan penebat. Inti Besi mengamalkan kekonduksian magnet yang berkualiti tinggi yang berkumpul tinggi berorientasikan lembaran keluli silikon dengan pengembangan histerisis kecil dari batch yang sama. Mengadopsi salutan pelekat epoksi untuk mengelak dan mencegah kakisan. Kapasiti kelebihan perlombongan pengubah jenis kering: Di bawah keadaan penyejukan semulajadi (AN), kapasiti beban dibenarkan untuk memenuhi keperluan dalam jadual berikut (suhu ambien 20 ° C):
|
Overcurrent% |
20 |
30 |
40 |
50 |
60 |
70 |
|
Masa Berjalan (M) |
Berterusan |
120 |
60 |
20 |
50 |
1 |
Sistem kawalan suhu untuk pengubah perlombongan jenis kering KSG terdiri daripada pengawal suhu dan elemen pengukur suhu yang dipasang di bahagian atas penggulungan voltan rendah, yang merupakan titik terpanas produk. 1T menyedari kawalan suhu pengubah dan memaparkan suhu tempat panas lilitan A, B, dan C semasa operasi pengubah. Jika suhu penggulungan pengubah terlalu tinggi disebabkan oleh operasi yang berlebihan atau kesalahan, pengawal suhu akan mengeluarkan penggera dan perjalanan, dan sistem kawalan suhu akan mempunyai kenalan pasif untuk penggera dan perjalanan. Apabila menggunakan penyejukan udara paksa, pengawal suhu menentukan input atau menukar kipas pensijilan sistem penyejukan persekitaran berdasarkan suhu penggulungan. Antara muka komunikasi rs485 juga boleh dipasang secara pilihan untuk pengurusan jauh. Selongsong produk mempunyai tahap perlindungan p21 atau lebih tinggi

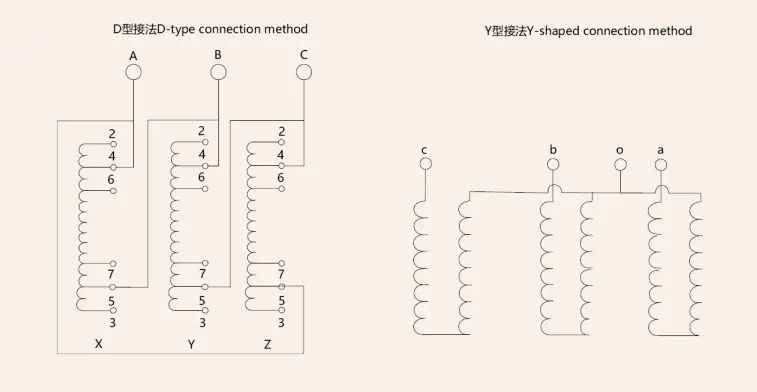

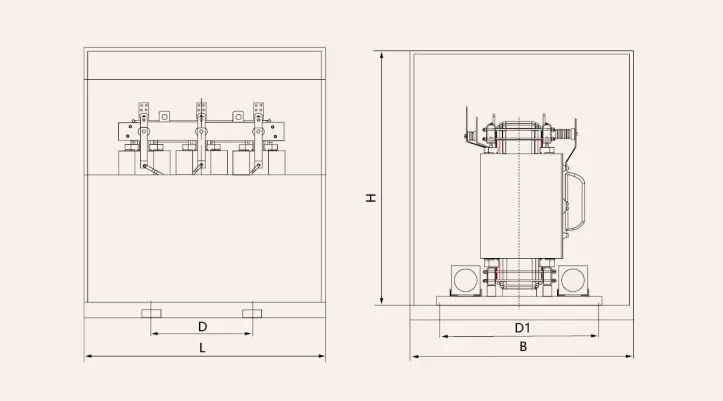

● Rajah skematik dan dimensi pemasangan KSG pengubah perlombongan jenis kering
◆ Parameter teknikal pengubah perlombongan jenis kering KSG
|
Kapasiti dinilai (kva) |
Gabungan voltan dan julat ketuk (%) |
Nombor kumpulan |
Tiada kehilangan beban |
Kerugian beban |
Tiada arus beban (%) |
Impedans litar pintas (%) |
Berat (kg) |
Dimensi l*w*hmm |
||
|
Hv (Kv) |
Hv julat terakhir |
Lv (kv) |
||||||||
|
50 |
6 Atau 10
|
2* ± 2.5 Atau ± 5 |
1.2 0.69 0.4 |
DY11 YD11 |
0.27 |
1 |
2 |
4
|
450 |
1000x900x1050 |
|
80 |
0.37 |
1.38 |
1.5 |
600 |
1050x950x1100 |
|||||
|
100 |
0.4 |
1.57 |
1.5 |
650 |
1100x950x1200 |
|||||
|
125 |
0.47 |
1.85 |
1.3 |
700 |
1250x1000x1300 |
|||||
|
160 |
0.54 |
2.13 |
1.3 |
850 |
1300x1050x1350 |
|||||
|
200 |
0.62 |
2.53 |
1.1 |
1000 |
1300x1100x1500 |
|||||
|
250 |
0.72 |
2.76 |
1.1 |
1150 |
1300x1100x1550 |
|||||
|
315 |
0.88 |
3.47 |
1 |
1300 |
1400x1150x1550 |
|||||
|
400 |
0.98 |
3.99 |
1 |
1500 |
1450x1200x1600 |
|||||
|
500 |
1.16 |
4.88 |
1 |
1700 |
1450x1200x1700 |
|||||
|
630 |
1.3 |
5.96 |
0.85 |
6 |
1800 |
1550x1200x1700 |
||||
|
800 |
1.52 |
6.96 |
0.85 |
2100 |
1600x1200x1800 |
|||||
|
1000 |
1.77 |
8.13 |
0.85 |
2500 |
1700x1250x1800 |
|||||
|
1250 |
2.09 |
9.69 |
0.85 |
2950 |
1750x1250x1900 |
|||||
|
1600 |
2.45 |
11.7 |
0.85 |
3500 |
1800x1400x2000 |
|||||
