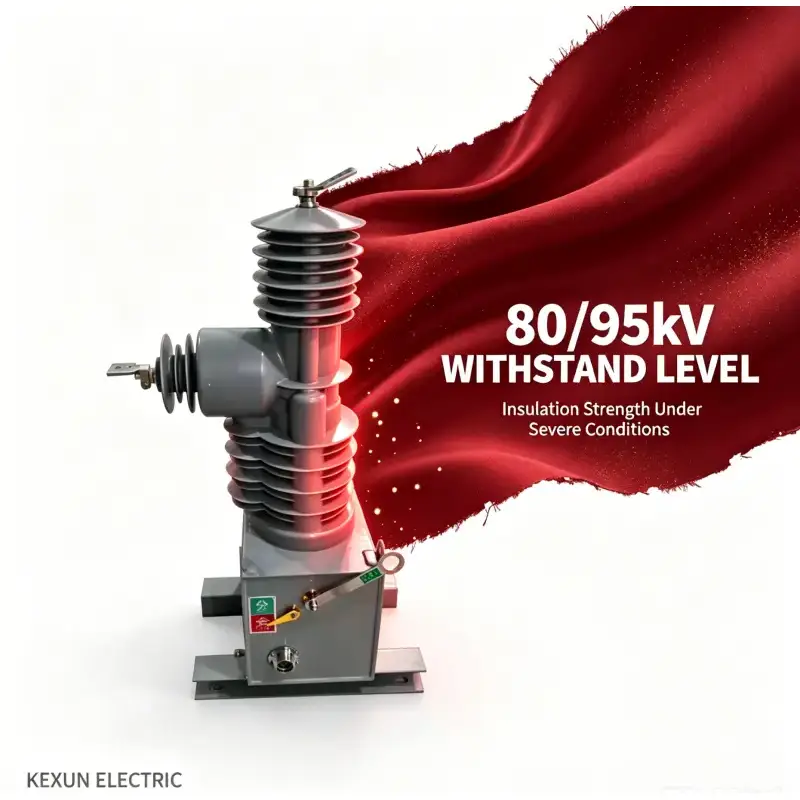

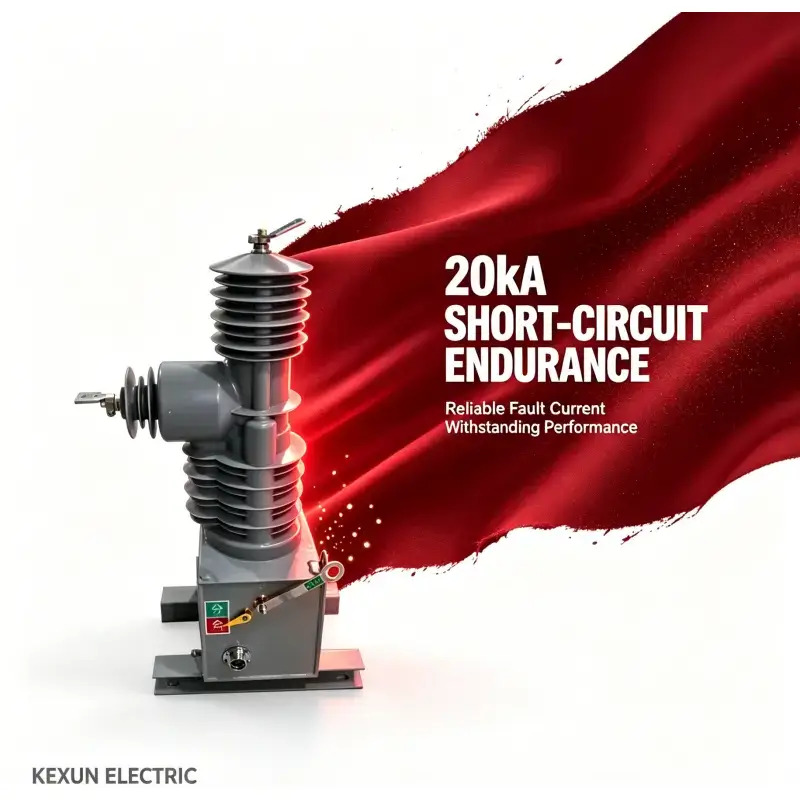

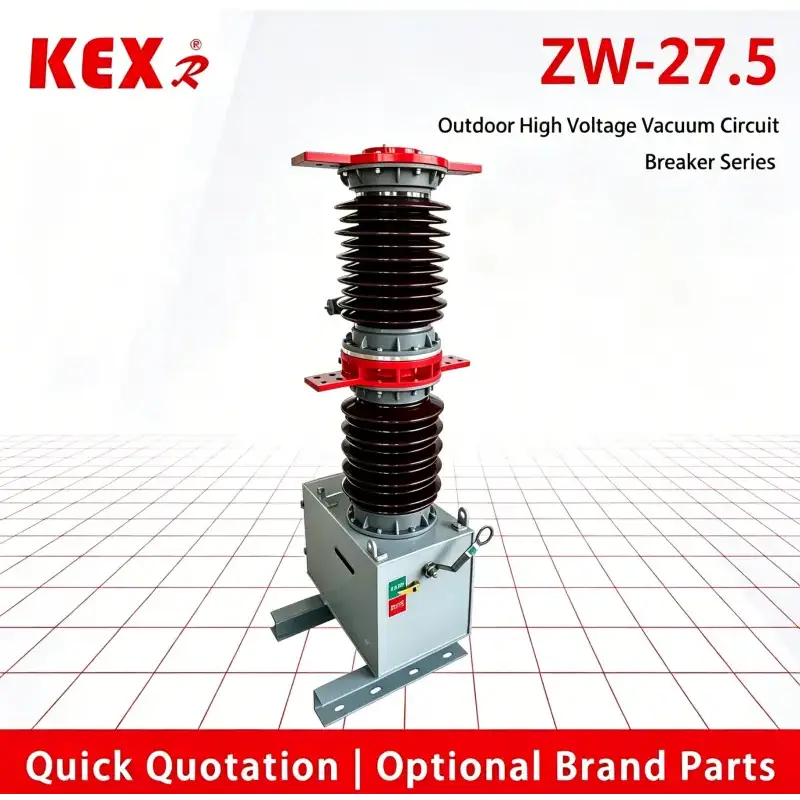

Pemutus Litar Vakum Hv Luaran

Ciri produk

Kebolehpercayaan yang sangat tinggi

Bebas penyelenggaraan sepenuhnya sepanjang hayat.

Kehidupan mekanikal dan hayat elektrik yang tinggi.

Saiz kecil, ringan dan pemasangan mudah

 Dengan perlindungan geganti standard dan fungsi penutupan semula automatik yang pantas.

Menggunakan keadaan  ZW7-27.5  jenis Pemutus litar vakum hv luar

¨ Suhu：-30℃～60℃；

¨ Ketinggian：kurang daripada 2000m

¨ Kelajuan angin :≤34m/s；

¨ Gred Pencemaran：Ⅳ级；

¨ Suhu storan:-40℃～85℃。

Parameter teknikal utama vcb

Parameter mekanikal utama pemutus

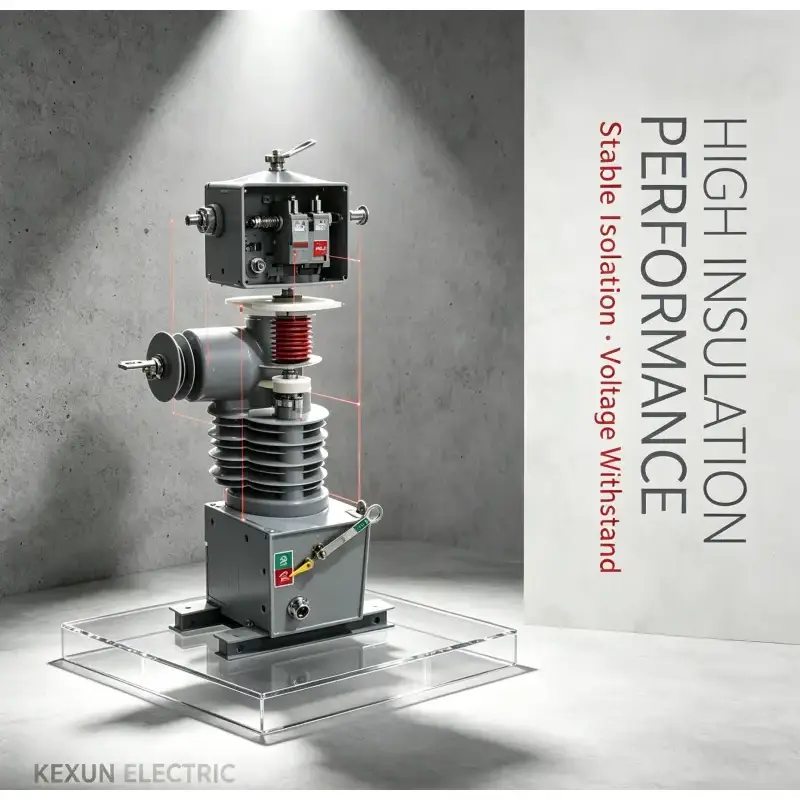

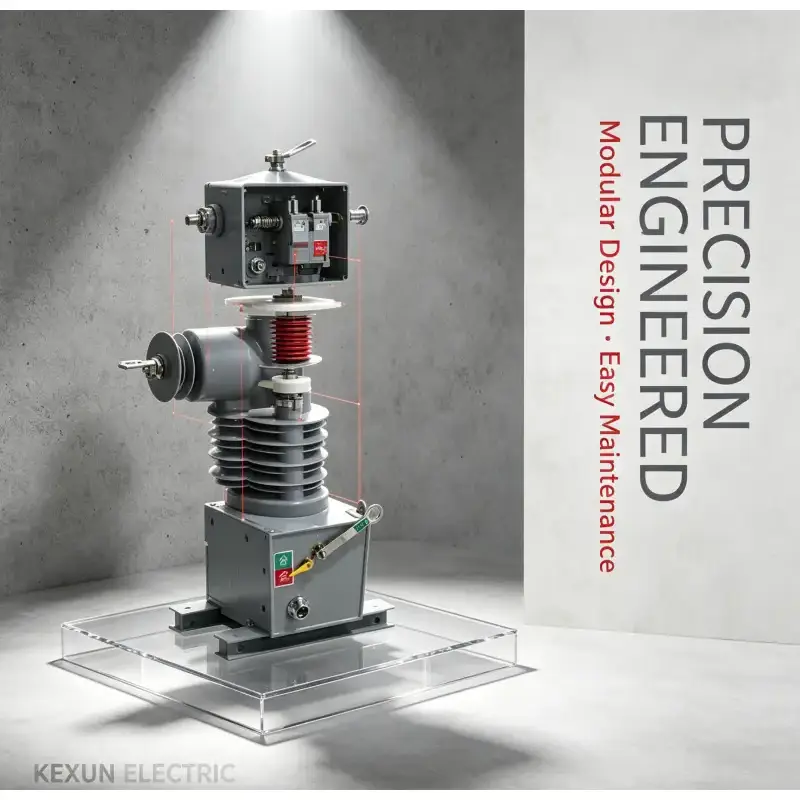

Struktur dan prinsip kerja pemutus litar

ZW7-27.5 Pemutus litar vakum hv luar terutamanya terdiri daripada tiang tertutup bersepadu, pengubah arus, mekanisme pengendalian spring dan kotak. Pemutus litar jenis ini dikecilkan. Pada masa yang sama, ia dilengkapi dengan alat pelepas brek kecemasan manual. Transformer semasa boleh dipilih mengikut keperluan pengguna.

Kawalan pemutus litar vakum hv ZW7-27.5 luaran dilengkapkan oleh unit kawalan pintar. Operasi on-off suis boleh direalisasikan secara tempatan, dan ia juga boleh dikendalikan dari jauh melalui antara muka komunikasi. Maklumat lain pemutus litar juga boleh dihantar ke pusat kawalan, dan saluran komunikasi boleh berupa kabel, gentian optik, GPRS/CDMA, GSM, dll. Kawalan pemutus litar vakum hv luar ZW7-27.5 dilengkapkan oleh unit kawalan pintar. Operasi on-off suis boleh direalisasikan secara tempatan, dan ia juga boleh dikendalikan dari jauh melalui antara muka komunikasi. Maklumat lain pemutus litar juga boleh dihantar ke pusat kawalan, dan saluran komunikasi boleh menjadi kabel, gentian optik, GPRS/CDMA, GSM, dll.

Unit kawalan pintar dipasang berhampiran dengan pemutus litar dan disambungkan dengan pemutus litar melalui kabel kawalan. Bekalan kuasa unit kawalan pintar dibahagikan kepada bekalan kuasa utama dan bekalan kuasa siap sedia. Bekalan kuasa utama ialah AC atau DC 220V, yang diperolehi oleh talian voltan tinggi melalui PT. Bekalan kuasa sandaran disediakan oleh bateri (dipasang dalam kotak unit kawalan pintar). Apabila bekerja seperti biasa, bekalan kuasa utama mengecas bekalan kuasa sandaran; Apabila bekalan kuasa utama hilang, bekalan kuasa sandaran masih boleh melengkapkan kawalan pemutus litar dan operasi lain dalam unit kawalan. Bekalan kuasa sandaran (apabila dimuatkan sepenuhnya) boleh memastikan keseluruhan mesin berfungsi selama tidak kurang daripada 48 jam.

Mekanisme pengendalian pemutus litar dilengkapi dengan pemegang suis mati kecemasan manual untuk operasi pemadaman kecemasan apabila sistem kawalan atau bekalan kuasa gagal.

2.1 Prinsip kerja dan proses pemutus litar

2.1.1 Prinsip pemadam arka：

ZW37-27.5 Pemutus litar vakum hv luar menggunakan pencelah vakum, dengan vakum sebagai medium pemadam arka dan penebat, yang mempunyai tahap vakum yang sangat tinggi. Apabila sesentuh bergerak dan statik dimatikan dengan elektrik di bawah tindakan mekanisme pengendalian, arka vakum akan terhasil antara sesentuh. Pada masa yang sama, disebabkan oleh struktur khas kenalan, medan magnet membujur yang sesuai juga akan dihasilkan dalam jurang antara kenalan, yang akan menggalakkan arka vakum untuk kekal meresap, dan membuat arka teragih sama rata pada permukaan sentuhan untuk terbakar, untuk mengekalkan voltan arka yang rendah. Apabila arus secara semula jadi melintasi sifar, baki ion, elektron dan wap logam boleh digabungkan atau dipeluwap pada permukaan sentuhan dan perisai dalam urutan masa mikrosaat. Oleh kerana medan magnet membujur digunakan untuk mengawal arka vakum, pemutus litar vakum mempunyai keupayaan yang kuat dan stabil untuk memecahkan arus.

2.1.2 Storan：

Tenaga buka dan tutup ZW7-27.5 Pemutus litar vakum hv luar disimpan dalam prestasi tinggi dan dipasang dalam kotak unit pengawal pintar. Apabila membuka dan menutup. Disediakan oleh bekalan kuasa utama atau bekalan kuasa sandaran unit kawalan, masa pengecasan tidak lebih daripada 10s, dan ralat voltan kapasitor ialah ≤1V.。

2.1.3 Penutup：Tekan butang suis hidup pada unit kawalan pintar secara setempat, atau aktifkan gegelung suis mekanisme pengendalian dengan operasi suis hidup kawalan jauh, supaya teras seterika memacu sentuhan bergerak pemutus litar untuk menghidupkan pada kelajuan yang ditentukan. Apabila dinilai bahawa pemutus litar berada dalam kedudukan tutup, gelung kawalan secara automatik mematikan bekalan kuasa gegelung penutup. Pada masa ini, teras besi disimpan pada bahagian penutup kerana tindakan magnet kekal. Selepas gegelung penutup dimatikan, ia bukan sahaja dapat mengatasi daya tindak balas spring kenalan pemutus litar, tetapi juga mempunyai daya pegangan diri penutup, supaya pemutus litar boleh disimpan dalam kedudukan penutup dengan pasti.

2.1.4 Pembukaan：Tekan butang suis pada unit kawalan pintar secara setempat, atau aktifkan gegelung suis mekanisme pengendalian dengan operasi mematikan alat kawalan jauh, untuk mengatasi daya penahan diri magnet kekal pada bahagian penutup dan buat pegas pemadam menarik teras seterika untuk memacu sesentuh bergerak pada pemutus litar pada pemutus litar yang ditentukan Apabila dinilai bahawa pemutus litar berada dalam kedudukan pembukaan, gelung kawalan secara automatik mematikan bekalan kuasa gegelung pembukaan, dan pada masa ini, teras besi disimpan di bahagian pembukaan kerana daya tarikan spring pembukaan, supaya pemutus litar disimpan dengan pasti dalam kedudukan pembukaan.

2.1.5 Operasi pembukaan brek kecemasan manual：

Apabila pemutus litar berada dalam kedudukan tutup, tahan butang operasi matikan manual pemutus litar dengan rod kendalian penebat dan tariknya ke bawah, dan pemutus litar boleh dimatikan pada kelajuan tertentu, yang boleh memastikan bahawa pemutus litar boleh mematikan arus beban undian dengan pasti.
