Vcb Luaran Tiga Tiang

ZW7-40.5 jenis Tiga tiang luar vcb Ciri produk

Kebolehpercayaan yang sangat tinggi

Bebas penyelenggaraan sepenuhnya sepanjang hayat.

Mempunyai hayat mekanikal dan hayat elektrik yang tinggi.

Keseluruhan mesin bersaiz kecil, ringan dan mudah dipasang.

Menggunakan keadaan ZW7-40.5 jenis Tiga tiang vcb luar

¨ Suhu persekitaran：-30℃～60℃；

¨ Ketinggian：kurang daripada 3000m；

¨ Kelajuan angin :≤34m/s；

¨ Getaran atau gerakan tanah dari luar alat suis dan peralatan kawalan boleh diabaikan.；

¨ Gred Pencemaran：Ⅳ；

¨ Suhu storan:-40℃～85℃。

1.2 Parameter teknikal ZW7-40.5 jenis Tiga tiang vcb luar

Parameter teknikal utama pemutus litar

Parameter mekanikal utama pemutus litar

Struktur dan prinsip kerja pemutus litar

ZW7-40.5 Vcb luar tiga kutub terutamanya terdiri daripada kutub magnet bersepadu, pengubah arus, mekanisme pengendalian dan kotak. Pemutus litar jenis ini dikecilkan dan cangkerangnya diperbuat daripada kotak keluli tahan karat berkualiti tinggi. Transformer semasa boleh dipilih mengikut keperluan pengguna.

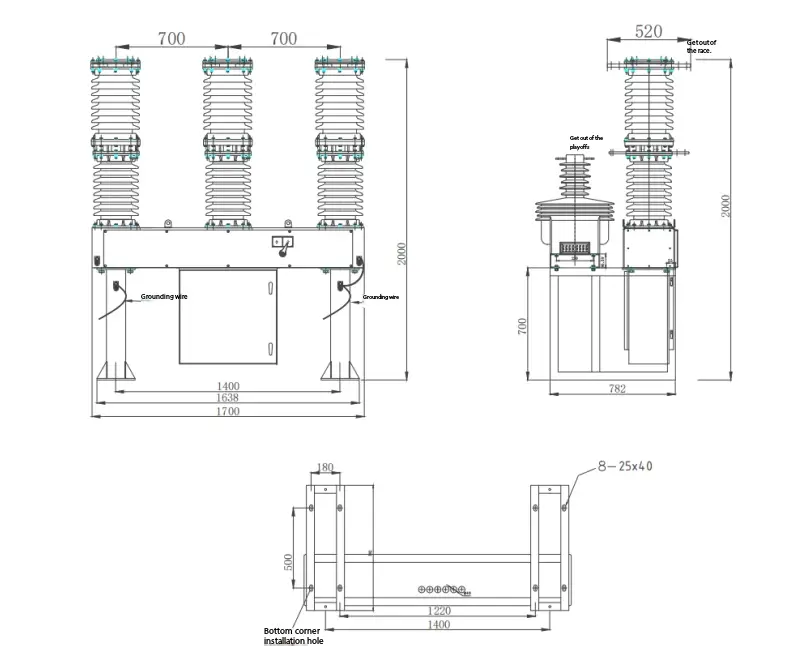

ZW7-40.5/lukisan garis besar pemutus litar

ZW7-40.5 Vcb luar tiga tiang dan gabungan kawalan pintarnya. Operasi on-off suis boleh direalisasikan secara tempatan, dan ia juga boleh dikendalikan dari jauh melalui antara muka komunikasi. Maklumat lain pemutus litar juga boleh dihantar ke pusat kawalan, dan saluran komunikasi boleh menjadi kabel, gentian optik, GPRS/CDMA, GSM, dll.

Prinsip kerja pemutus litar

3.1 Prinsip pemadaman arka:

ZW7-40.5 Vcb luar tiga tiang mengguna pakai pencelah vakum, dan vakum digunakan sebagai medium pemadam arka dan penebat, yang mempunyai tahap vakum yang sangat tinggi. Apabila sesentuh bergerak dan statik dimatikan dengan elektrik di bawah tindakan mekanisme pengendalian, arka vakum akan terhasil antara sesentuh. Pada masa yang sama, disebabkan oleh struktur khas kenalan, medan magnet membujur yang sesuai juga akan dihasilkan dalam jurang antara kenalan, yang akan menggalakkan arka vakum untuk kekal meresap, dan membuat arka teragih sama rata pada permukaan sentuhan untuk terbakar, untuk mengekalkan voltan arka yang rendah. Apabila arus secara semula jadi melintasi sifar, baki ion, elektron dan wap logam boleh digabungkan atau dipeluwap pada permukaan sentuhan dan perisai dalam urutan masa mikrosaat. Oleh kerana medan magnet membujur digunakan untuk mengawal arka vakum, pemutus litar vakum mempunyai keupayaan yang kuat dan stabil untuk memecahkan arus.

3.2 Penyimpanan tenaga elektrik：Motor bertindak tork keluaran pada pinion mekanisme dan menghantarnya ke gegancu besar pada gelendong, dengan itu memacu lengan engkol untuk berputar dan menjadikan tenaga simpanan spring penutup. Apabila skru pada lengan engkol menekan suis perjalanan, bekalan kuasa motor terputus, dan storan tenaga spring selesai.

3.3 Penyimpanan tenaga manual：Aci keluaran mekanisme putaran itu menghantar tork putaran ke gear besar yang dirangkai sepenuhnya dengan gear kecil melalui pinan pada aci keluaran, dengan itu memacu lengan engkol untuk berputar, supaya spr penutup boleh menyimpan tenaga.

3.4O  perasi elektromagnet penutup: selepas mekanisme menerima isyarat penutupan, teras besi bergerak elektromagnet penutup bergerak ke atas, menolak tuil trip penutup untuk bergerak ke atas, supaya separuh aci penutup berputar mengikut lawan jam. Lepaskan kekangan pada selak penutup. Pada masa yang sama, selak penutup berputar mengikut lawan jam di bawah tekanan penggelek, melepaskan penyelenggaraan storan tenaga. Sesondol pada aci utama menjana daya hentaman disebabkan oleh daya penguncupan spring penutup, dan memukul lengan goyang pada aci simpanan tenaga manual (iaitu, aci keluaran), yang dihantar ke suis melalui rod penyambung, dengan itu melengkapkan operasi penutupan.

3.5 Kendalian manual: Apabila garpu anjakan yang dipasang pada separuh aci penutup berputar mengikut lawan jam, ia memacu separuh aci penutup untuk berputar mengikut lawan jam. Supaya menghasilkan kesan yang sama seperti operasi penutupan elektromagnet.

3.6 Operasi penutupan semula: selepas mekanisme melepaskan tenaga spring simpanan tenaga, ia melengkapkan operasi penutupan. Dalam keadaan penutupan, mekanisme menjalankan operasi penyimpanan tenaga sekali lagi. Selepas operasi penyimpanan tenaga selesai, mekanisme berada dalam keadaan penyimpanan tenaga tertutup, dan sebaik sahaja isyarat yang betul diterima, mekanisme boleh merealisasikan operasi penutupan semula automatik.

3.7 Pengendalian elektromagnet pelepas brek: selepas mekanisme menerima isyarat pelepas brek, teras elektromagnet pelepas brek bergerak ke atas, menolak tuil pelepas brek untuk bergerak ke atas, supaya gandar pelepas brek berputar mengikut arah jam. Lepaskan kekangan pada selak pelepas brek. Pada masa yang sama, selak pelepas brek berputar melawan arah jam di bawah tekanan penggelek, dan lengan penggoyang berputar lawan jam disebabkan oleh tujahan beberapa spring brek dalam suis, sekali gus melengkapkan operasi pelepas brek.

3.8 Kendalian manual: Apabila garpu yang dipasang pada separuh aci brek berputar mengikut arah lawan jam, ia memacu separuh aci brek berputar mengikut lawan jam, sekali gus menghasilkan kesan yang sama seperti pengendalian elektromagnet brek.3.8 Operasi manual: Apabila garpu yang dipasang pada separuh aci brek berputar ke arah lawan jam, ia memacu separuh aci brek ke arah lawan jam, dengan itu ia memacu separuh ke arah lawan jam kesan yang sama seperti pengendalian elektromagnet brek.

3.9 Kendalian perjalanan lebihan arus: apabila gegelung arus lebih dalam perjalanan arus lebih melalui arus perjalanan yang ditentukan, elektromagnet bertindak dan rod tolak menolak tuil trip. Buat separuh aci berputar lawan jam, lepaskan kekangan pada selak brek, dengan itu menghasilkan kesan yang sama seperti pengendalian elektromagnet brek, dan selesaikan operasi tersandung arus lebih pemutus litar.

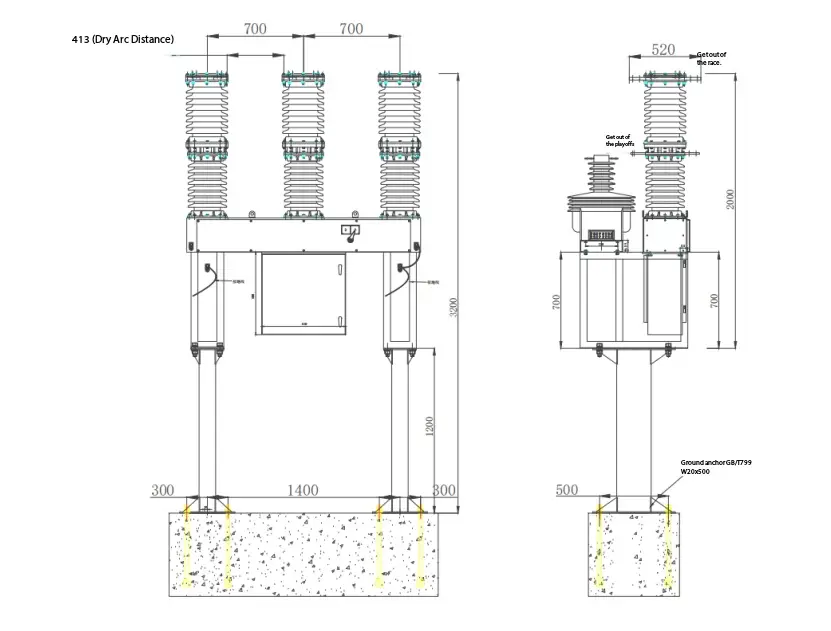

Gambar rajah Pemasangan vcb luar tiga tiang
