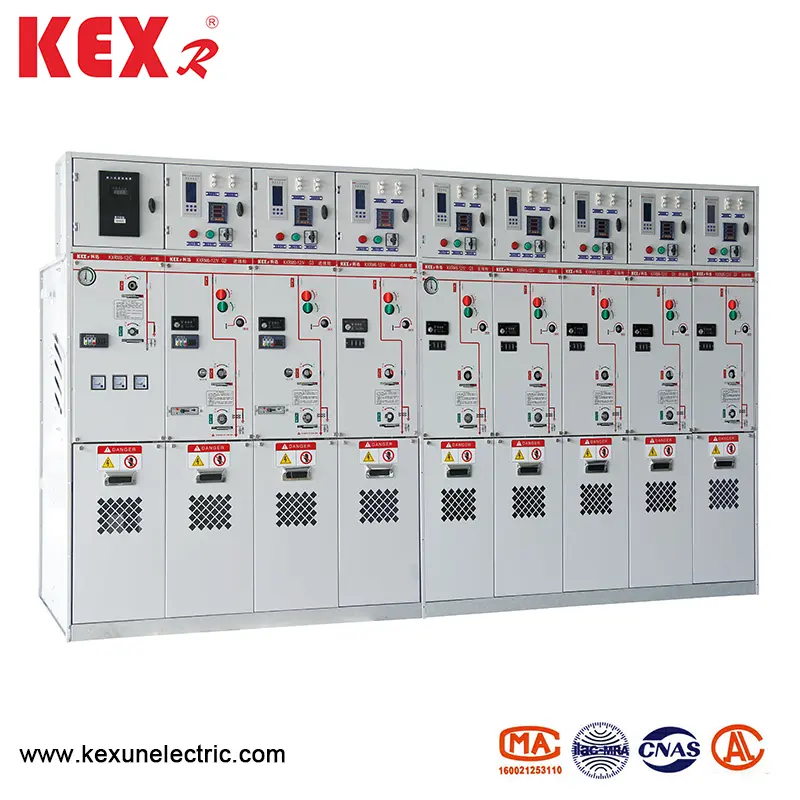

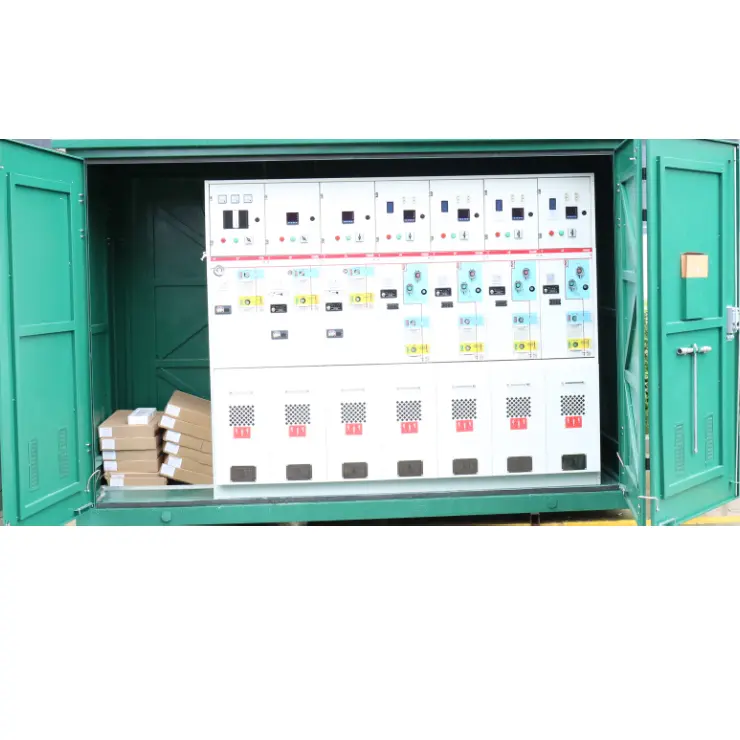

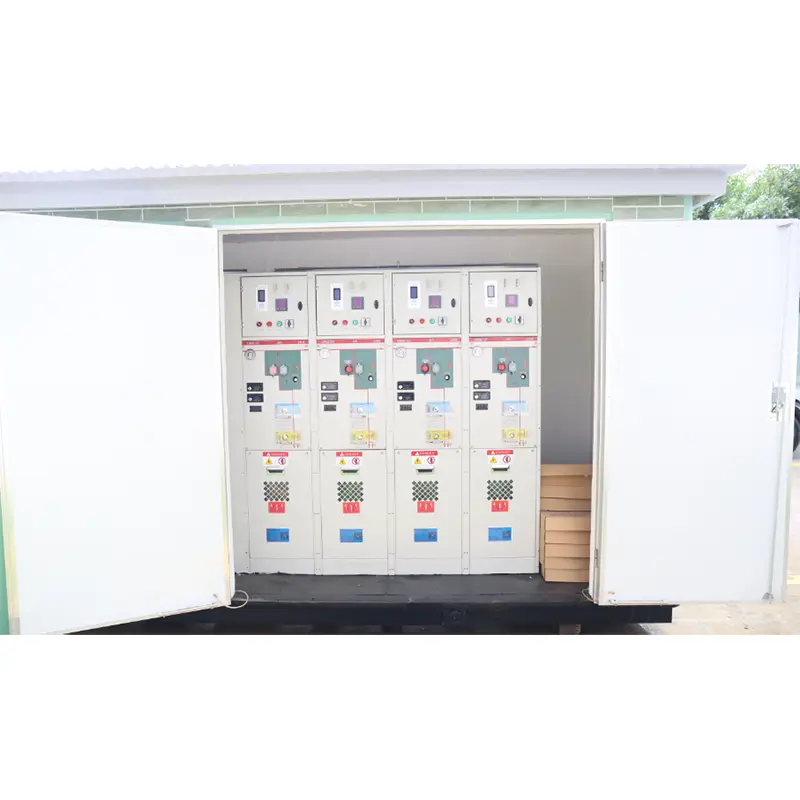

Semua kabinet gas bertebat tertutup

● Syarat Penggunaan

KXMR6-12 Jenis semua kabinet gas bertebat tertutup sesuai untuk pelbagai persekitaran seperti suhu tinggi dan rendah (+40 ℃ ~ -40 ℃), kelembapan, habuk, pencemaran garam, lombong dan ketinggian tinggi (1000m), perendaman jangka pendek dalam air dalam masa 24 jam tidak menjejaskan penggunaan.

Nota: Jika ketinggian lebih tinggi, sila nyatakan ketinggian tertentu.

● Ciri produk

▶ KXRM6-12 Semua kabinet gas bertebat tertutup menggunakan gas SF6 sebagai arka pemadam dan medium penebat.

▶ Kabinet dimeteraikan sepenuhnya dan terlindung; Bus, suis dan bahagian hidup sepenuhnya tertutup dalam shell keluli tahan karat.

▶ Rongga dipenuhi dengan gas 1.4bar SF6, dan tahap perlindungan mencapai IP67: Peranti suis keseluruhan tidak terjejas oleh keadaan persekitaran luaran, yang dapat memastikan operasi normal suis walaupun dalam kes-kes yang melampau seperti penyerapan air jangka pendek, dan produk itu bebas penyelenggaraan untuk kehidupan.

▶ Kabinet mempunyai peranti interlocking "pencegahan lima" yang sempurna, yang benar-benar menghapuskan kegagalan operasi kakitangan dan peralatan yang disebabkan oleh salah operasi manusia.

▶ Semua kabinet mempunyai saluran pelepasan tekanan selamat yang boleh dipercayai, yang dapat memastikan keselamatan pengendali peribadi walaupun dalam kes -kes yang melampau.

▶ Kabinet dibahagikan kepada dua jenis: gabungan unit tetap dan gabungan unit yang boleh diperkembangkan.

▶ Saiz KXRM6-12 semua kabinet gas bertebat tertutup adalah mudah untuk dipasang, dan ia boleh sesuai untuk tempat-tempat dengan ruang sempit dan keadaan persekitaran yang buruk.

▶ Kabinet boleh dilengkapi dengan peranti elektrik, alat kawalan jauh dan pemantauan mengikut keperluan pengguna yang berbeza.

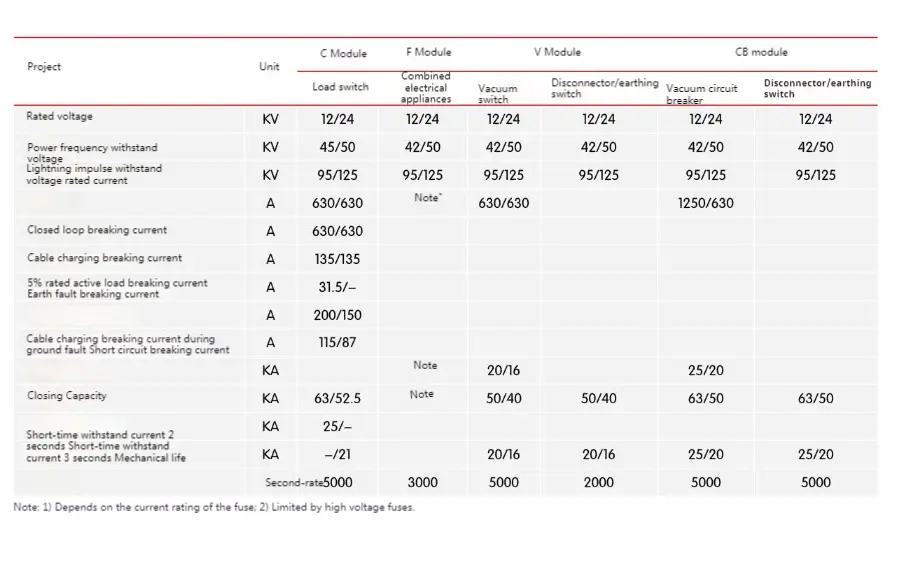

● Parameter teknikal

● Perlindungan Transformer dan Line

KXRM6-12 Semua unit kabinet gas bertebat tertutup Jenis Gabungan Menyediakan dua mod perlindungan pengubah, iaitu, alat gabungan fius suis beban dan pemutus litar dengan perlindungan relay.

1. Perlindungan Transformer adalah gabungan fius voltan tinggi dan suis beban semasa. Bilik fius akan dipasang di belakang kandang terkunci berasingan yang terletak di hadapan unit. Suis beban menggunakan mekanisme penyimpanan tenaga musim bunga, yang boleh dicetuskan oleh penyerang fius.

2. Dalam perintah untuk memudahkan penggantian fius, pemegang operasi boleh digunakan untuk mengeluarkan penutup akhir ruang fius. Mekanisme yang tersandung fius adalah pra-kedudukan, yang memastikan prestasi kalis air keseluruhan sistem.

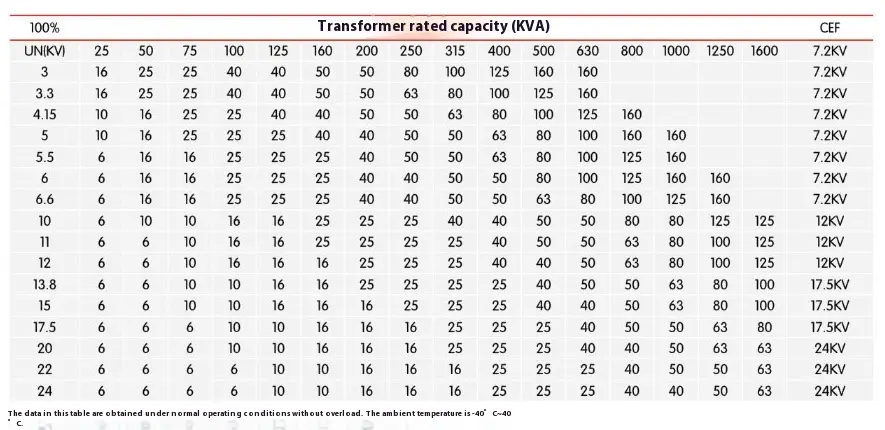

● Jadual perbandingan fius dan pengubah

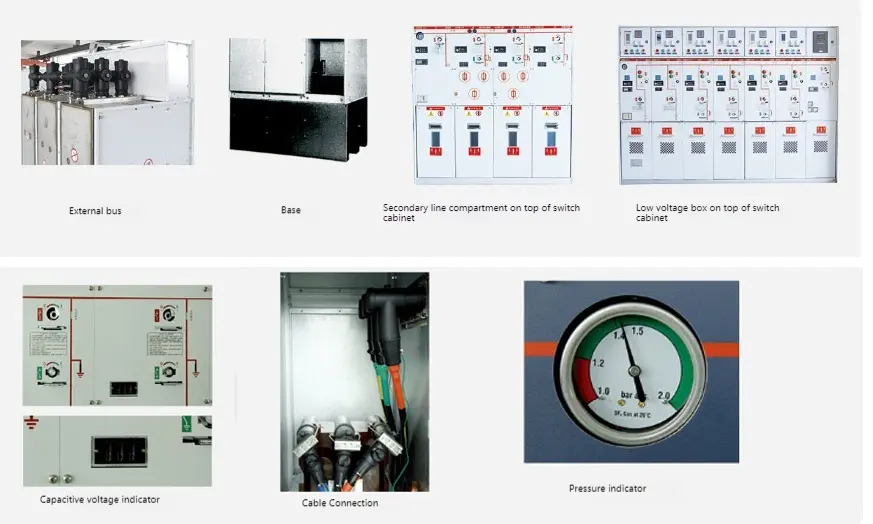

● Aksesori pilihan

◆ Hubungan tambahan

Semua suis beban dan pemutus litar boleh dilengkapi dengan 2NO+2NC yang menunjukkan kedudukan suis. Gegelung perjalanan selari (AC atau DC) boleh dipasang pada suis pengubah dan pemutus litar, dan komponen kawalan voltan rendah terletak di belakang panel depan.

◆ Petunjuk voltan

Penunjuk voltan kapasitif menunjukkan sama ada bushing dikenakan atau tidak, dan soket di atasnya boleh digunakan untuk fasa nuklear.

◆ Litar pintas dan penunjuk kesalahan tanah

Untuk memudahkan lokasi kesalahan, modul suis kabel boleh dilengkapi dengan litar pintas dan penunjuk kesalahan untuk pengesanan kesalahan mudah.

◆ Operasi elektrik

Ia adalah skim standard untuk mekanisme operasi manual unit suis kabel dan unit pengubah. Anda juga boleh memilih untuk memasang mekanisme operasi elektrik. Suis kabel, pemutus litar vakum dan suis asas semuanya dikendalikan oleh mekanisme yang terletak di belakang panel depan. Semua suis dan pemutus litar boleh dikendalikan dengan mengendalikan operasi (konfigurasi standard), atau boleh dilengkapi dengan mekanisme operasi motor (aksesori). Walau bagaimanapun, suis asas hanya boleh dikendalikan secara manual, dan mekanisme dengan keupayaan untuk menutup arus kesalahan dikonfigurasikan.

◆ kabel

Bushings standard mengikut DIN47636 dipasang. Semua bushings mempunyai ketinggian yang sama dari tanah dan dilindungi oleh plat penutup bilik kabel. Sesetengah plat penutup boleh saling berkaitan dengan suis asas, dan plat penutup bilik kabel khas juga boleh digunakan untuk garisan masuk kabel ganda.

◆ Petunjuk Tekanan

Biasanya dilengkapi dengan penunjuk tekanan, yang dibentuk oleh tolok tekanan. Di samping itu, kenalan elektrik boleh disediakan untuk menunjukkan pengurangan tekanan.

◆ Kunci kunci

Kunci utama untuk pemutus litar, suis beban dan suis asas boleh dipasang. Ia boleh dilengkapi dengan kunci semi-shelter, yang sesuai untuk pemutus litar, suis beban dan suis asas.

◆ Quencher

Semua unit rangkaian cincin boleh dilengkapi dengan penangkap arka. Apabila arcing berlaku di dalam, penangkap arka secara automatik akan menutup sesendal masuk, termasuk modul D dan V, dan semua modul kabel boleh dilengkapi dengan penangkapan arka. Mereka mesti memerintahkan dengan unit dan tidak dapat mengubahnya. Tindakan pemadam arka boleh ditunjukkan dengan kaedah ini, dan kenalan elektrik dalam kabinet SF6 disambungkan ke terminal di belakang panel depan.

● Penerangan program

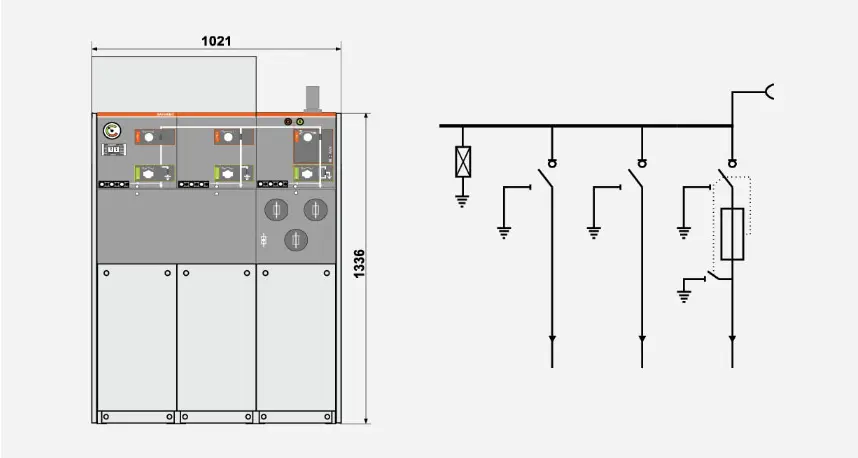

◆ Skim 1 SA+CCF+

Pasang penangkap kilat di bas dan biarkan untuk pengembangan.

Nota: Bilangan unit suis tidak boleh kurang daripada 3.

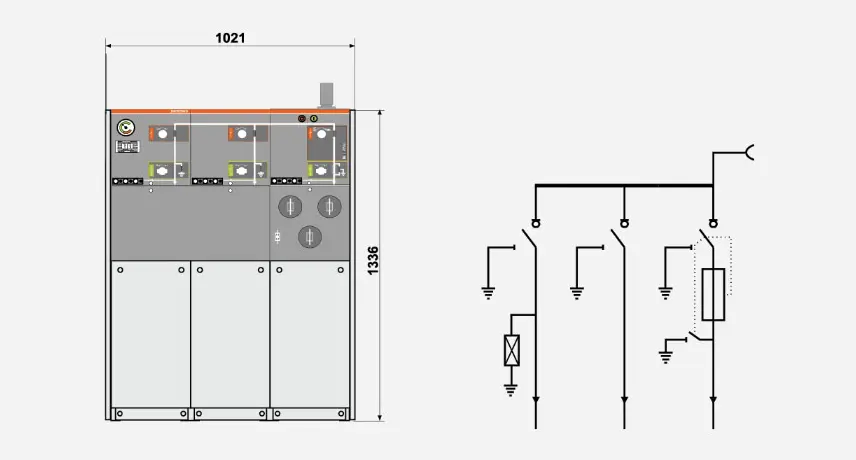

◆ Skim 2 ccf+

Pasang penangkap kilat ke garisan masuk dan pengembangan rizab.

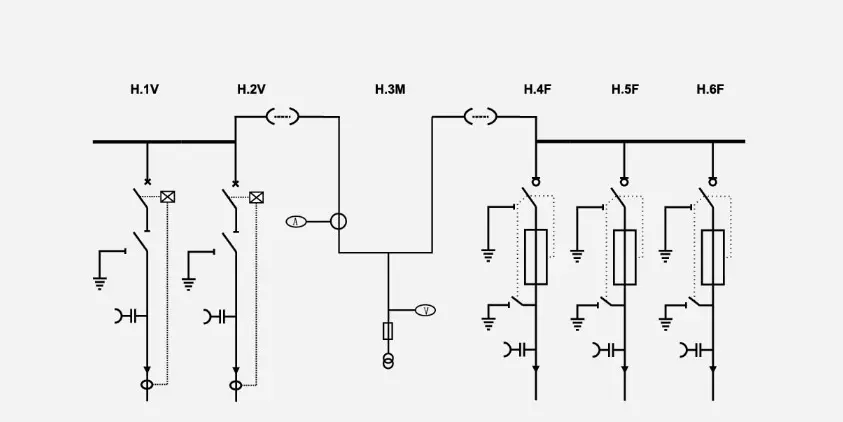

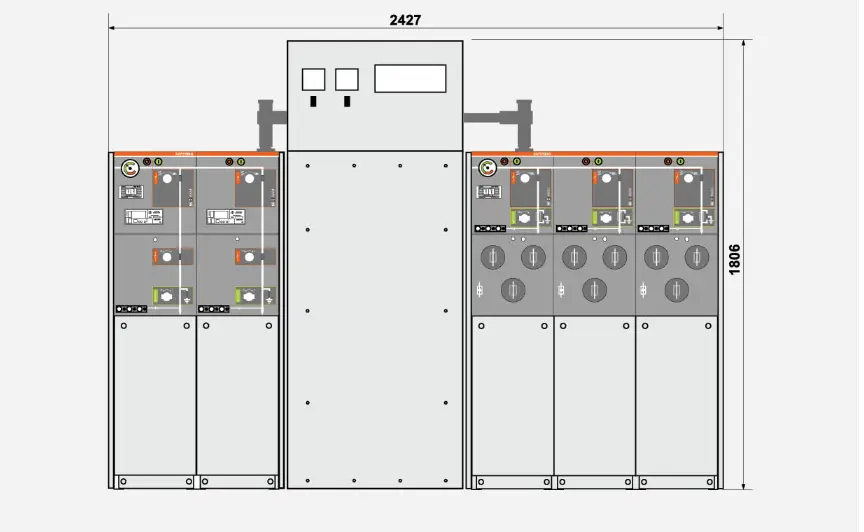

◆ Skim 3 W+M+FFF

Pengiraan sampingan tekanan tinggi
