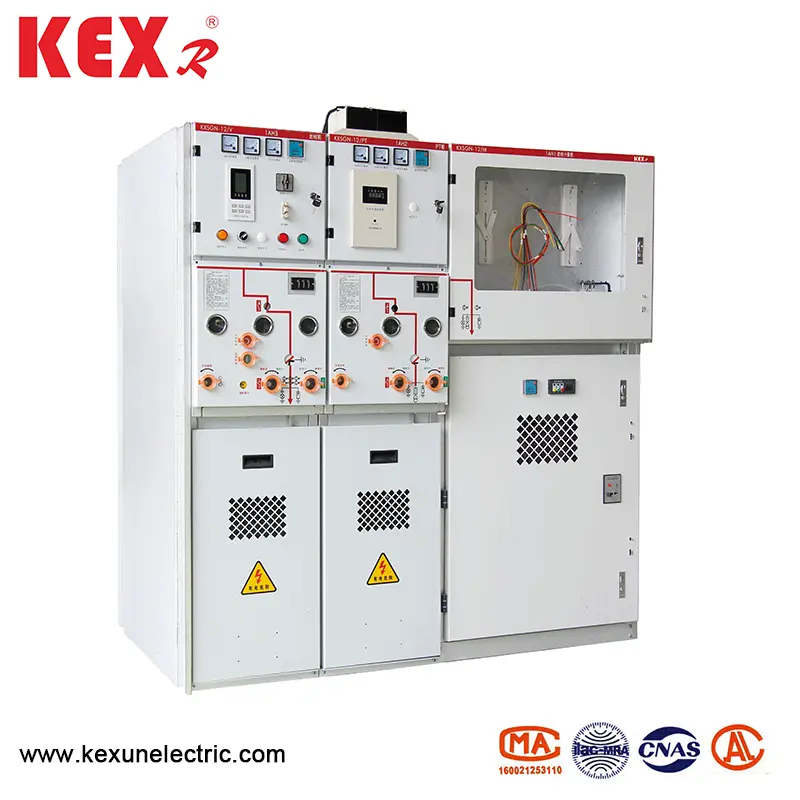

Kabinet rangkaian cincin voltan tinggi
Kexun adalah pengilang yang mengkhususkan diri dalam kabinet rangkaian cincin voltan tinggi di China.
Produk terlarisnya KXSGN-12-SIS3 adalah penebat pepejal yang tertutup sepenuhnya. Ia menggunakan struktur tertutup logam, sepenuhnya tertutup dan sepenuhnya logam. Permukaan dilapisi dengan lapisan perisai konduktif atau separa konduktif, yang boleh secara langsung dan boleh dipercayai.
Model: KXSGN-12-SIS3
Jenama: KEXR
Produk terlarisnya KXSGN-12-SIS3 adalah penebat pepejal yang tertutup sepenuhnya. Ia menggunakan struktur tertutup logam, sepenuhnya tertutup dan sepenuhnya logam. Permukaan dilapisi dengan lapisan perisai konduktif atau separa konduktif, yang boleh secara langsung dan boleh dipercayai.
Model: KXSGN-12-SIS3
Jenama: KEXR
● Ciri reka bentuk
▶ Pemutus litar interrupter vakum dan modul suis beban dikemas oleh resin epoksi. Litar utama bersepadu modular dengan pemecatan tiga stesen manual dan elektrik.
▶ Modul pemutus litar interrupter vakum mempunyai keupayaan untuk membuka dan menutup arus litar pintas.
▶ Terdapat patah yang kelihatan dalam kedudukan asas penutupan pemutus tiga stesen, dan pemutus dan suis asas dapat dengan cepat membuka dan menutup arus litar pintas.
▶ Kotak ruang udara terisolasi resin epoksi yang dimeteraikan oleh suis pengasingan tiga stesen dapat menekan udara kering sebanyak 0.04mpa. Ia dilengkapi dengan tolok tekanan untuk memantau tekanan dalaman dalam talian untuk mengelakkan kebocoran dan extravasation, dan untuk melindungi suis mengasingkan dan suis asas.

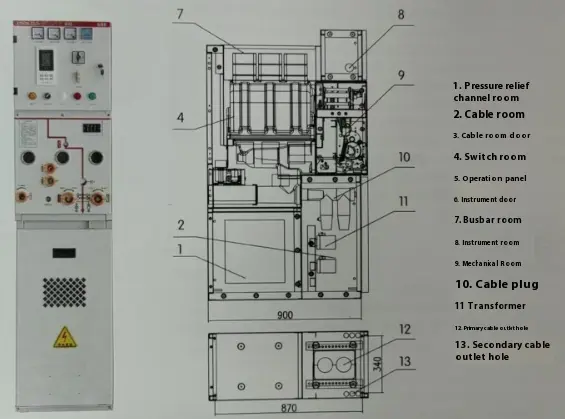

● Dimensi struktur
● Lukisan dimensi terpencil atas
|
Merancang |
Lebar kabinet |
Kedalaman kabinet |
Ketinggian kabinet |
Overhead Outline |
|
PT Talian masuk |
450 |
900 |
1600 |
Memperdalam 260 |
|
Masuk dan garis besar |
425 |
900 |
1600 |
Memperdalam 260 |
|
Suis interkoneksi |
425 |
900 |
1600 |
Memperdalam 260 |
|
Pengasingan interkoneksi |
425 |
900 |
1600 |
Memperdalam 260 |
|
Mengangkat bas |
425 |
900 |
1600 |
Memperdalam 260 |
|
Pengukuran tradisional |
750 |
900 |
1600 |
Memperdalam 260 |
|
Pengukuran padat |
425 |
900 |
1600 |
Memperdalam 260 |
|
Bekalan Kuasa Pt |
450 |
900 |
1600 |
Memperdalam 260 |
|
Stesen pangkalan kawalan dan perlindungan |
425 |
900 |
1600 |
Memperdalam 260 |
● Jadual parameter teknikal
◆ Parameter teknikal pemutus
|
Item |
Unit |
Data |
||
|
Voltan dinilai |
Kv |
12 |
||
|
Kekerapan yang dinilai |
Hz |
50 |
||
|
Tahap penebat yang dinilai |
Frekuensi kerja 1m menahan voltan |
Kv |
42 |
|
|
Dorongan kilat menahan voltan |
Kv |
75 |
||
|
Arus dinilai |
A |
630 |
1250 |
|
|
Semasa pemecahan litar pintas dinilai (1SC） |
The |
20 35 |
31.5 |
|
|
Catatan Litar Pendek Rated Current (Peak) |
The |
50 63 |
80 |
|
|
Puncak yang dinilai bertahan semasa |
The |
50 63 |
80 |
|
|
Nilai jangka pendek bertahan arus |
The |
20 25 |
31.5 |
|
|
Masa pemecahan masa semasa yang diberi nilai semasa |
Masa |
30 |
30 |
|
|
Nilai masa jangka pendek masa yang berkekalan |
S |
4 |
||
|
Urutan operasi yang dinilai |
Auto Reclosing |
|
OFF-0.3S-ONOFF-180-ONOFF |
|
|
Non-Automatic Reclosing |
|
OFF-0.3S-ONOFF-180-ONOFF |
||
|
Kehidupan mekanikal |
Masa |
3000 |
||
|
BUKU BULAN BUKTOR SINGLE CAPACITOR SINGLE |
A |
630 |
||
|
Rated Breaking Current of B ke B Capacitor Bank |
A |
400 |
||
◆ Parameter teknikal suis beban (Unit C)
|
Item |
Unit |
Data |
|
Arus dinilai |
A |
630 |
|
Litar pintas di luar semasa |
The |
50 |
|
Nilai jangka pendek bertahan arus |
Ka/s |
20/4 |
|
Muatkan suis kehidupan mekanikal |
Masa |
10000 |
|
Muatkan suis kehidupan elektrik |
Masa |
10000 |
◆ Parameter teknikal suis beban (Unit C)
|
Item |
Unit |
Data |
|
Arus dinilai |
A |
125 |
|
Cuti litar pintas yang dinilai semasa |
The |
31.5 |
|
Arus penutup litar pintas dinilai |
The |
80 |
|
Arus penyerahan yang dinilai |
A |
3150 |

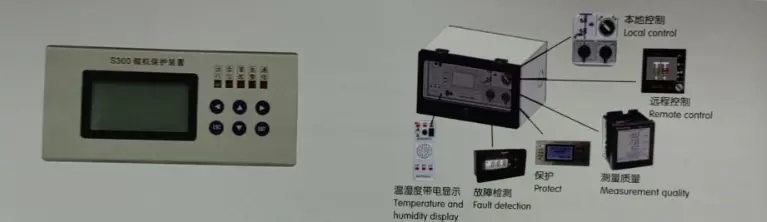

● Terminal perisikan kabinet rangkaian cincin voltan tinggi
KXSGN-12-SIS3 series of High Voltage Ring Network Cabinet adopts multifunctional intelligent protector terminal, which is a new generation of multifunctional operation control and protection terminal equipment developed by KEXR, integrating intelligent operation control, primary circuit simulation reality, microcomputer relay protection, measurement, temperature and humidity control, high voltage live display, cable fault monitoring, remote monitoring and other functions. Penampilannya sangat indah dan cantik, yang memudahkan panel kabinet suis, mengurangkan jumlah keseluruhan kabinet penebat pepejal, dengan berkesan meningkatkan kecekapan pemasangan luaran dan meningkatkan kualiti suis.
Teg Panas: Kabinet Rangkaian Cincin Voltan Tinggi, Kilang China, Kexun Elektrik, Peralatan Transmisi Kuasa
