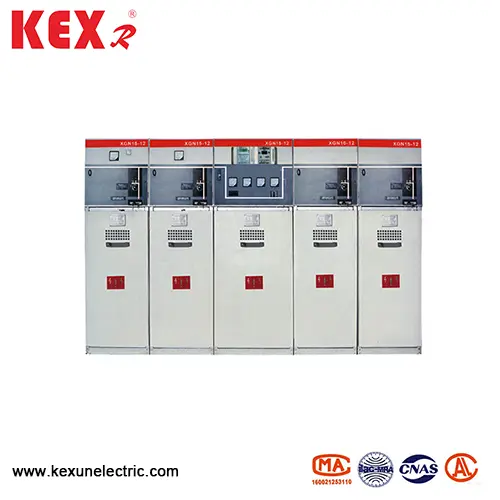

Unit utama cincin hexafluoride

● Permohonan utama

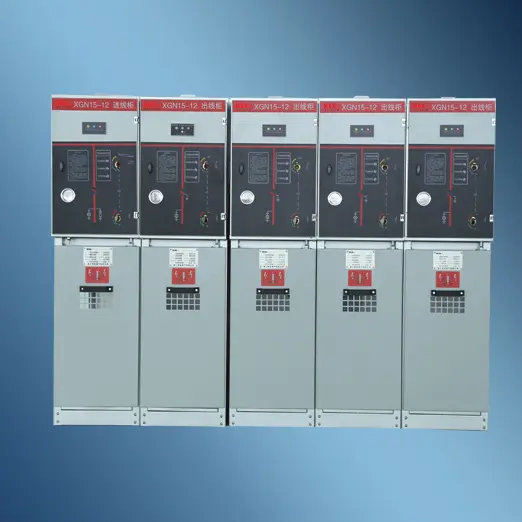

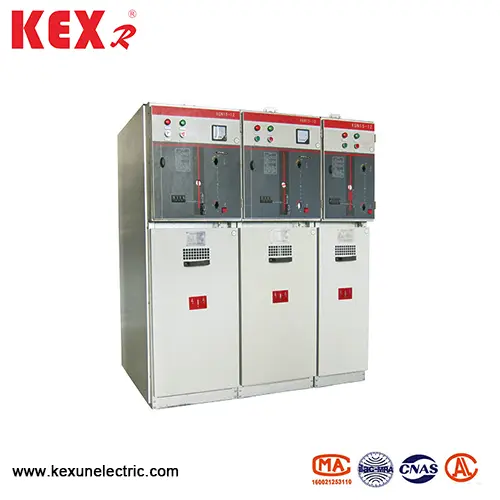

XGN15-12 Jenis Hexafluoride Ring Utama Utama Sesuai untuk Sistem Kuasa AC 50Hz dan 12KV, digunakan secara meluas di rangkaian cincin kabel industri dan projek terminal bekalan kuasa, terutamanya untuk kawasan kediaman bandar, tempat perusahaan, stesen kereta api,

● Syarat Penggunaan

▶ Ketinggian: ≤ 1000 m. (Sekiranya mempunyai keperluan khas, sila nyatakannya semasa membuat pesanan)

▶ Suhu persekitaran: -25 ~ 40 ℃

▶ Kelembapan relatif harian purata: ≤95%

▶ Kelembapan relatif bulanan purata: ≤90%;

▶ Ijazah Rintangan Kejutan: 8 darjah

▶ Tempat bebas dari getaran ganas, kesan, kebakaran, kakisan kimia dan letupan.

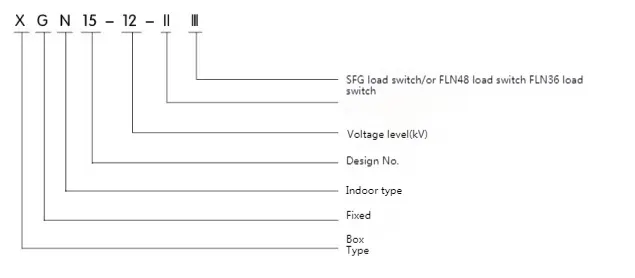

● Model dan makna

● Kriteria bertemu

XGN15-12 TYPE HEXAFLUORIDE RING UNIT UNIT MEMENUHI CRITERIONS berikut:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Parameter teknikal dan dimensi

● Struktur dan komponen asas kabinet suis beban

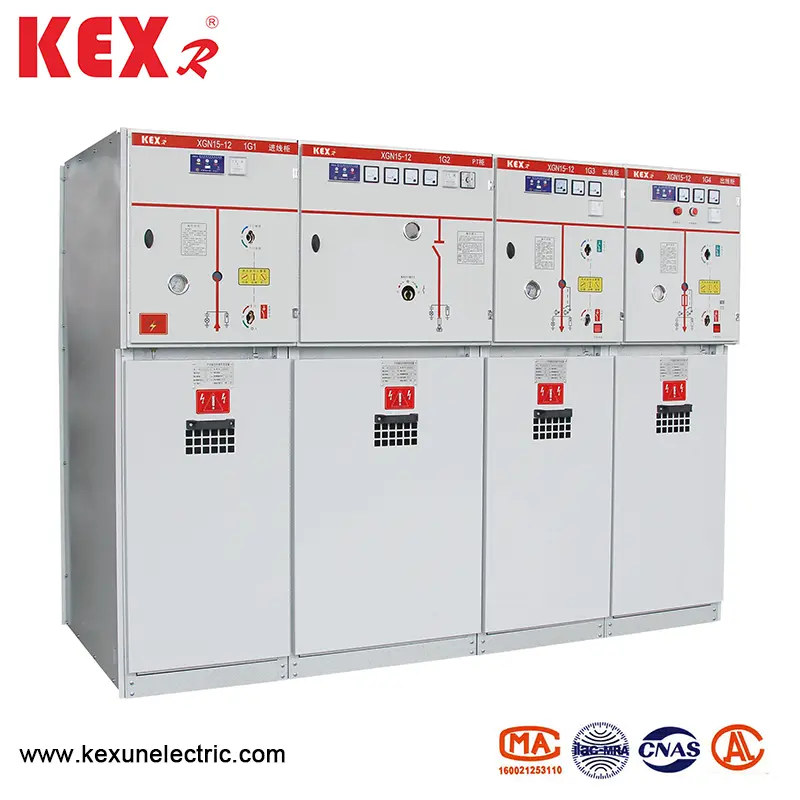

◆ XGN15-12 Jenis Hexafluoride Ring Utama Unit Utama: Bilik Bas+Bilik Muat Tukar Kabel+Mekanisme Operasi+Mekanisme Interlocking dan Bilik Kawalan Voltan Rendah

◆ LOAD SWITCH

Suis beban tiga stesen dipasang di bilik suis. Cangkang suis beban diperbuat daripada resin epoksi dan diisi dengan sulfur hexafluoride (SF). ) Gas adalah medium penebat, dan SF boleh dipasang di bilik suis mengikut keperluan pelanggan. Meter ketumpatan gas atau meter ketumpatan gas dengan sentuhan penggera.

◆ Bilik kabel

Kabinet suis beban mempunyai bilik kabel yang banyak, yang digunakan terutamanya untuk sambungan kabel, supaya kabel tunggal atau tiga teras dapat dihubungkan dengan kepala kabel yang tidak disegarkan, dan pada masa yang sama, penangkap kilat, pengubah semasa, suis asas bawah dan unsur-unsur lain boleh dipasang di ruang yang mencukupi. Menurut reka bentuk standard, pintu almari mempunyai tetingkap pemerhatian dan peranti interlock keselamatan, dan plat bawah bilik kabel dilengkapi dengan penutup pengedap dan pengapit kabel dengan bingkai sokongan saiz yang sesuai. Plat bawah dan bingkai pintu depan bilik kabel boleh dikeluarkan untuk memudahkan pemasangan kabel.

◆ Mekanisme menguli, mekanisme interlocking dan bilik kawalan tekanan rendah

Bilik voltan rendah dengan interlock memainkan peranan panel kawalan pada masa yang sama. Ruang voltan rendah dilengkapi dengan mekanisme operasi musim bunga dengan penunjuk kedudukan, interlock mekanikal dan peranti, dan juga boleh dilengkapi dengan kenalan tambahan, gegelung tersandung, mekanisme kecemasan, paparan hidup kapasitif, kunci kunci dan peranti operasi elektrik. Pada masa yang sama, ruang dalam ruang voltan rendah juga boleh dilengkapi dengan litar kawalan, mengukur instrumen dan relay pelindung. Kabinet lebar 750mm mempunyai dua ruang voltan rendah yang sama, yang boleh dilengkapi dengan lebih banyak aksesori. Seluruh kabinet suis XGN15 boleh dibahagikan kepada dua bahagian, bahagian atas kabinet termasuk bilik bas, suis beban, mekanisme operasi dan bilik voltan rendah, yang dipisahkan dari bilik kabel yang lebih rendah. Oleh itu, peralatan yang dipasang di unit atas boleh selamat dan mudah dirombak dan diperbaharui, dan keseluruhan unit atas boleh diganti.

◆ Bilik bas

Bilik bas disusun di bahagian atas kabinet. Di bilik bas, bas utama dihubungkan bersama dan berjalan melalui seluruh kabinet suis

◆ Komponen Asas Ofxgn15-12 Jenis Unit Utama Cincin Hexafluoride

▶ FLN36 Switch dibangunkan dan dihasilkan oleh syarikat dengan memperkenalkan teknologi asing dan mengikut keperluan sistem kuasa domestik.

▶ Suis beban mempunyai tiga negeri: penutupan, pembukaan dan asas. Hubungan dinamik dan statik suis beban diletakkan di dalam shell resin epoksi mati dengan struktur bertetulang, dan SF. Gas adalah medium pemadam arka, dan tekanan udara adalah 14bar. Setiap suis beban dimeteraikan dan bebas penyelenggaraan, dan barometer boleh dipilih secara berasingan. Kaedah pemasangan biasa suis beban dalam kabinet rangkaian cincin adalah meletakkan partition keluli di antara bilik kabel dan bilik bas dan memasangnya secara mendatar. Kaedah pemasangan ini mengasingkan bilik bas dari bilik kabel untuk memenuhi keperluan keselamatan yang paling ketat untuk operasi dan penyelenggaraan. Sekiranya arka berlaku di dalam, terdapat titik lemah struktur di bahagian belakang shell suis beban, yang akan dibasuh, dan kemudian injap pelepasan arka pada kabinet akan dibersihkan dan aliran udara tekanan akan dibimbing di luar kabinet.

▶ Suis beban mempunyai dua mekanisme operasi: Mekanisme operasi musim bunga tunggal (K-jenis) dan mekanisme operasi musim bunga dua (A-Type), mekanisme elektrik boleh ditambah ke dua jenis mekanisme operasi di atas untuk merealisasikan kawalan elektrik jauh.
