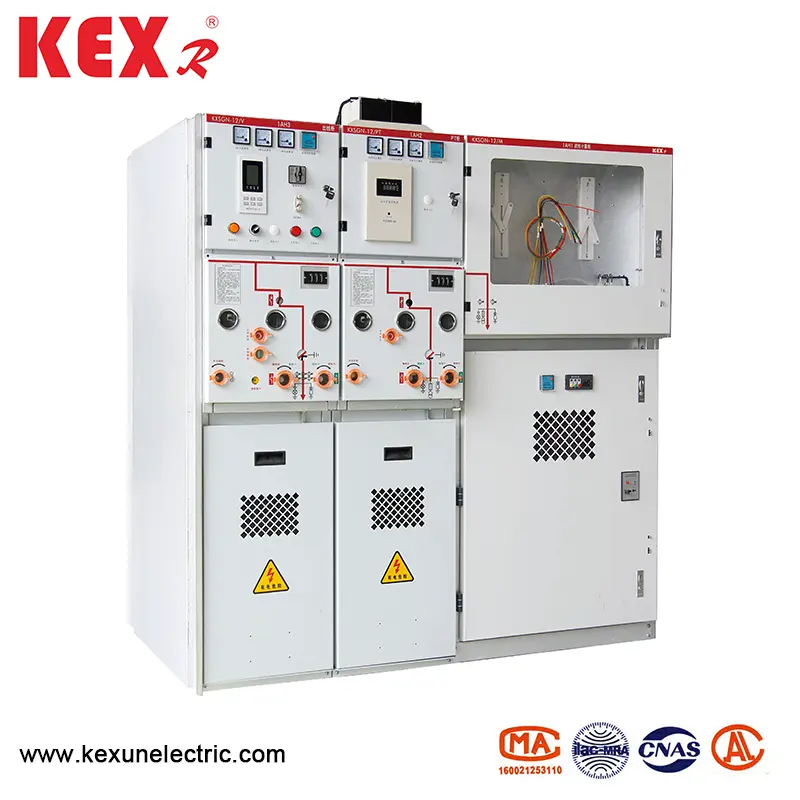

Peralatan suis voltan tertutup tertutup pepejal
Kexun adalah pembekal yang mengkhususkan diri dalam pengeluaran peralatan penghantaran dan transformasi kuasa di China. Peralatan suis voltan medium tertutup yang ditutup adalah salah satu produk utama KEXR. Ia menggunakan bahan penebat pepejal sebagai medium penebat utama, menyediakan siri penyelesaian yang sempurna untuk pengguna menaik taraf dan pengedaran grid kuasa.
Model: KXSGN-12
Jenama: KEXR
Model: KXSGN-12
Jenama: KEXR
● Gambaran keseluruhan produk
KXSGN-12 Pepejal Peralatan suis voltan tertutup tertutup mempunyai banyak skim seperti perlindungan pemutus litar, perlindungan pengubah, kawalan beban, gabungan gabungan fius, bekalan kuasa PT, mengangkat bas dan sebagainya. Produk ini boleh digunakan sebagai peralatan pengedaran rangkaian sistem cincin kuasa, dan juga boleh digunakan sebagai peralatan pengedaran kuasa untuk pembinaan bandar perusahaan perindustrian dan perlombongan, dengan ciri-ciri pelbagai fungsi dan fleksibel.
Peralatan suis voltan medium tertutup yang ditutup dengan pepejal mengamalkan bahan penebat pepejal sebagai medium penebat utama, interrupter vakum, sambungan konduktif, pemutus, suis asas, bas utama, bas cawangan dan litar elektrik utama yang lain dibungkus dan dibungkus dengan medium penebat pepejal menjadi satu atau beberapa modul dengan tertentu.
● Syarat penggunaan
Suhu persekitaran: -45 ~ 40 ℃
Ketinggian Max: 4000m
Suhu purata harian maksimum: 35 ℃
Kelembapan Harian Max: 95%
Kelembapan bulanan maksimum: 90%
Keamatan seismik maksimum: Gred 8
NOTA: Peralatan suis voltan tertutup tertutup pepejal harus dipasang di tempat tanpa api, letupan dan getaran ganas.

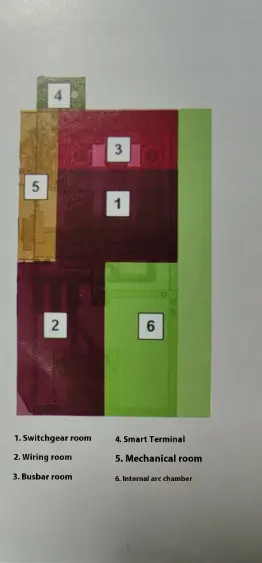

● Struktur spacer

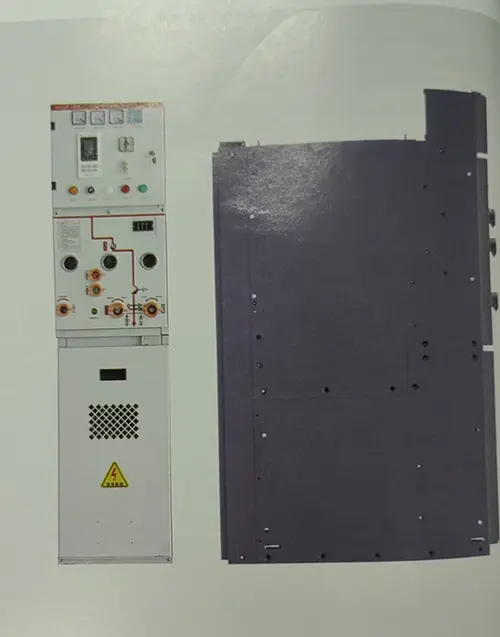

● Gariskan dimensi peralatan suis voltan tertutup tertutup pepejal
◆ Jenis pengasingan yang lebih rendah
|
Merancang |
Lebar kabinet |
Kedalaman kabinet |
Ketinggian kabinet |
Perlindungan teratas |
|
PT Talian masuk |
450 |
940 |
1500 |
Peningkatan 200 |
|
Masuk dan garis besar |
375 |
940 |
1500 |
Peningkatan 200 |
|
Suis interkoneksi |
375 |
940 |
1500 |
Peningkatan 200 |
|
Pengasingan interkoneksi |
375 |
940 |
1500 |
Peningkatan 200 |
|
Mengangkat bas |
375 |
940 |
1500 |
Peningkatan 200 |
|
Pengukuran tradisional |
750 |
940 |
1500 |
Peningkatan 200 |
|
Pengukuran padat |
375 |
940 |
1500 |
Peningkatan 200 |
|
Bekalan Kuasa Pt |
450 |
940 |
1500 |
Peningkatan 200 |
|
Stesen pangkalan kawalan dan perlindungan |
375 |
940 |
1500 |
|
◆ Jenis pengasingan atas
|
Merancang |
Lebar kabinet |
Kedalaman kabinet |
Ketinggian kabinet |
Overhead Outline |
|
PT Talian masuk |
450 |
940 |
1800 |
Memperdalam 260 |
|
Masuk dan garis besar |
425 |
940 |
1800 |
Memperdalam 260 |
|
Suis interkoneksi |
425 |
940 |
1800 |
Memperdalam 260 |
|
Pengasingan interkoneksi |
425 |
940 |
1800 |
Memperdalam 260 |
|
Mengangkat bas |
425 |
940 |
1800 |
Memperdalam 260 |
|
Pengukuran tradisional |
750 |
940 |
1800 |
Memperdalam 260 |
|
Pengukuran padat |
425 |
940 |
1800 |
Memperdalam 260 |
|
Bekalan Kuasa Pt |
450 |
940 |
1800 |
Memperdalam 260 |
|
Stesen pangkalan kawalan dan perlindungan |
375 |
940 |
1800 |
|
● Parameter teknikal
◆ Parameter teknikal suis
|
Item |
Unit |
Data |
|||
|
Voltan dinilai |
Kv |
12 |
|||
|
Kekerapan yang dinilai |
Kv |
50 |
|||
|
Arus dinilai |
Kv |
630 |
1250 |
||
|
Tahap penebat yang dinilai |
Kekerapan kuasa menahan voltan (UD) 1min |
Rehat |
A |
48 |
|
|
Alternatif |
A |
42 |
|||
|
Tanah relatif |
A |
42 |
|||
|
Impuls kilat menahan voltan (ke atas) |
Rehat |
A |
85 |
||
|
Alternatif |
A |
75 |
|||
|
Tanah relatif |
A |
75 |
|||
|
Semasa pemecahan litar pintas dinilai (1SC） |
A |
25 |
31.5 |
||
|
Nilai jangka pendek bertahan arus (4s) |
The |
25 |
31.5 |
||
|
Puncak yang dinilai menahan arus (1p） |
The |
63 |
80 |
||
|
Litar Pendek Nilai Tutup Semasa (Puncak) (1mA) |
The |
63 |
80 |
||
|
Gred Perlindungan Lampiran |
The |
IP4x |
|||
|
Kaedah operasi |
Masa |
Jenis Penyimpanan Tenaga Spring |
|||
◆ Parameter teknikal suis asas terpencil
|
Item |
Unit |
Data |
|||
|
Voltan dinilai |
Kv |
12 |
|||
|
Arus dinilai |
A |
630 |
1250 |
||
|
Nilai jangka pendek bertahan arus (4s) |
The |
25 |
31.5 |
||
|
Puncak yang dinilai menahan arus |
|
63 |
80 |
||
|
|
Kekerapan kuasa menahan voltan (UD) 1min |
Fasa dan tanah |
Kv |
42 |
|
|
Rehat |
48 |
||||
|
Impuls kilat yang dinilai menahan voltan (ke atas) |
Fasa dan tanah |
Kv |
75 |
||
|
Rehat |
85 |
||||
|
Kehidupan Mekanikal Pemutus (on-off) |
Masa |
3000 |
|||
|
Kehidupan Mekanikal Suis Grounding (Off-Grounding) |
Masa |
3000 |
|||
