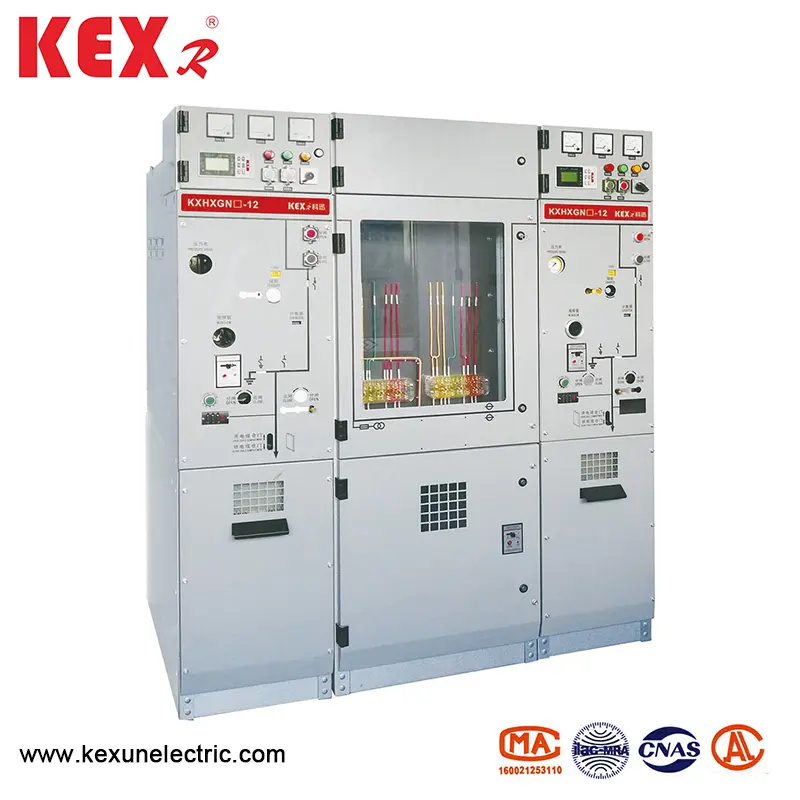

Kabinet bersih cincin voltan tinggi
Sebagai pengeluar voltan tinggi Voltan yang terkenal di China, produk HXGN (H) □ -12 -12 mempunyai ciri -ciri struktur mudah, operasi fleksibel, pemasangan interlocking yang boleh dipercayai dan pemasangan yang mudah, dan dapat memberikan penyelesaian teknikal yang memuaskan untuk aplikasi yang berbeza dan pengguna yang berbeza.
Model: HXGN (H) □ -12
Jenama: KEXR
Model: HXGN (H) □ -12
Jenama: KEXR
● Gambaran keseluruhan produk
Kabinet bersih voltan tinggi yang dibuat oleh Kexun mengamalkan teknologi penderiaan maju, teknologi maklumat dan skim konfigurasi yang mudah dan fleksibel untuk memenuhi permintaan pasaran yang sentiasa berubah dan juga memenuhi keperluan kecerdasan grid kuasa.
HXGN (H) □ -12 Jenis Voltan Tinggi Cincin Kabinet bersih sesuai untuk rangkaian cincin kabel industri dan sivil dan projek terminal rangkaian pengedaran. Memandangkan penerimaan dan pengedaran tenaga elektrik, ia amat sesuai untuk pengagihan kuasa di kawasan kediaman bandar, pencawang sekunder kecil, stesen pensuisan, kotak cawangan kabel, pencawang jenis kotak, perusahaan perindustrian dan perlombongan, pusat membeli-belah, lapangan terbang, kereta bawah tanah, penjanaan kuasa angin, hospital, stadium, kereta api, tunang dan tempat lain.
HXGN (H) □ -12 memenuhi keperluan piawaian kebangsaan yang berkaitan, piawaian industri tenaga elektrik, piawaian antarabangsa dan piawaian lain. Suis dan komponen elektrik utama adalah modul bersepadu, dan bahagian konduktif antara fasa dikemas dengan penebat pepejal. Penyambung kabel yang dilindungi digunakan untuk pendawaian luaran, dan bas terlindung dilindungi digunakan untuk menghubungkan bas unit berfungsi. Oleh itu, keselamatan penggunaan sangat bertambah baik. Pada masa yang sama, mekanisme pengoperasiannya mengamalkan mekanisme musim bunga, dan kehidupan mekanikalnya lebih daripada 10000 kali. Semua data operasi dan status peralatan boleh dipantau dari jauh dan tidak dijaga. Ia adalah peranti pengedaran kuasa unggul.
Unit-unit berikut boleh dipilih di kabinet untuk membentuk unit bekalan kuasa yang ekonomik dan praktikal: Unit Pemutus Litar Vakum (630A, 20-25KA); Unit suis beban vakum (630, 20-25KA).
● Jadual parameter teknikal
◆ Kabinet pemutus
|
Item |
Unit |
Data |
||
|
Voltan dinilai |
Kv |
12 |
||
|
Kekerapan yang dinilai |
Hz |
50 |
||
|
Tahap insolasi yang dinilai |
Kekerapan kuasa 1min menahan voltan |
Tanah, alternatif |
Kv |
42 |
|
Patah pengasingan |
48 |
|||
|
Impuls kilat menahan voltan (puncak) |
Tanah, alternatif |
Kv |
75 |
|
|
Patah pengasingan |
85 |
|||
|
Kekerapan kuasa 1min menahan voltan gelung kawalan (ke tanah) |
Kv |
2 |
||
|
Arus dinilai |
A |
630 |
||
|
Nilai jangka pendek bertahan arus (nilai maya) |
Litar Utama/Suis Earthing |
The |
24/4s |
|
|
Gelung sambungan asas |
The |
21.7/4s |
||
|
Puncak yang dinilai bertahan semasa |
Litar Utama/Suis Earthing |
The |
63 |
|
|
Gelung sambungan asas |
The |
54.5 |
||
|
Semasa dan masa litar pintas yang diberi nilai semasa dan masa |
Ka/masa |
25/30 |
||
|
Nilai Pendek Litar Pendek Current (Peak) |
The |
63 |
||
|
Kabel yang diberi nilai semasa memecahkan arus |
A |
25 |
||
|
Operasi pemutus litar yang dinilai |
|
0-0.3S-CO-180S-CO |
||
|
Kehidupan mekanikal |
Suis litar /suis pengasingan |
Masa |
10000/3000 |
|
|
Ijazah ip |
Kotak tertutup |
|
IP67 |
|
|
Shell switchgear |
|
IP4x |
||
|
Tekanan gas |
Tahap pengecasan gas yang dinilai (20 ℃, tekanan tolok) |
MPA |
0.02 |
|
|
Tahap fungsi min gas (20 ℃, tekanan tolok) |
MPA |
0 |
||
|
Malaria |
Kadar kebocoran tahunan |
%/Tahun |
≤0.05 |
|
◆ Kabinet suis beban
|
Item |
Unit |
Data |
||
|
Voltan dinilai |
Kv |
12 |
||
|
Kekerapan yang dinilai |
Hz |
50 |
||
|
Tahap insolasi yang dinilai |
Kekerapan kuasa 1min menahan voltan |
|
Kv |
|
|
|
|
|||
|
Impuls kilat menahan voltan (puncak) |
|
Kv |
|
|
|
|
|
|||
|
Kekerapan kuasa 1min menahan voltan gelung kawalan (ke tanah) |
Kv |
2 |
||
|
Arus dinilai |
A |
630 |
||
|
Nilai jangka pendek bertahan arus (nilai maya) |
Litar Utama/Suis Earthing |
The |
24/4s |
|
|
Gelung sambungan asas |
The |
21.7/4s |
||
|
Puncak yang dinilai bertahan semasa |
Litar Utama/Suis Earthing |
The |
63 |
|
|
Gelung sambungan asas |
The |
54.5 |
||
|
Nilai Pendek Litar Pendek Current (Peak) |
Muat suis/suis tanah |
The |
63 |
|
|
Beban aktif dinilai semasa mengganggu arus |
A |
630 |
||
|
Gelung tertutup yang diganggu semasa |
A |
630 |
||
|
5%dinilai beban aktif mengganggu arus |
A |
31.5 |
||
|
Kabel yang diberi nilai semasa memecahkan arus |
A |
10 |
||
|
Masa pemecahan beban aktif yang dinilai |
Masa |
100 |
||
|
Kerosakan tanah semasa pecah |
A/masa |
31.5/10 |
||
|
Litar dan kabel mengecas gangguan semasa di bawah kesilapan tanah semasa. |
A/masa |
17.4/10 |
||
|
Kehidupan mekanikal |
Suis litar /suis pengasingan |
Masa |
10000/3000 |
|
|
Ijazah ip |
Kotak tertutup |
|
IP67 |
|
|
Shell switchgear |
|
IP4x |
||
|
Tekanan gas |
Tahap pengecasan gas yang dinilai (20 ℃, tekanan tolok) |
MPA |
0.02 |
|
|
Tahap fungsi min gas (20 ℃, tekanan tolok) |
MPA |
0 |
||
|
Malaria |
Kadar kebocoran tahunan |
%/Tahun |
≤0.05 |
|

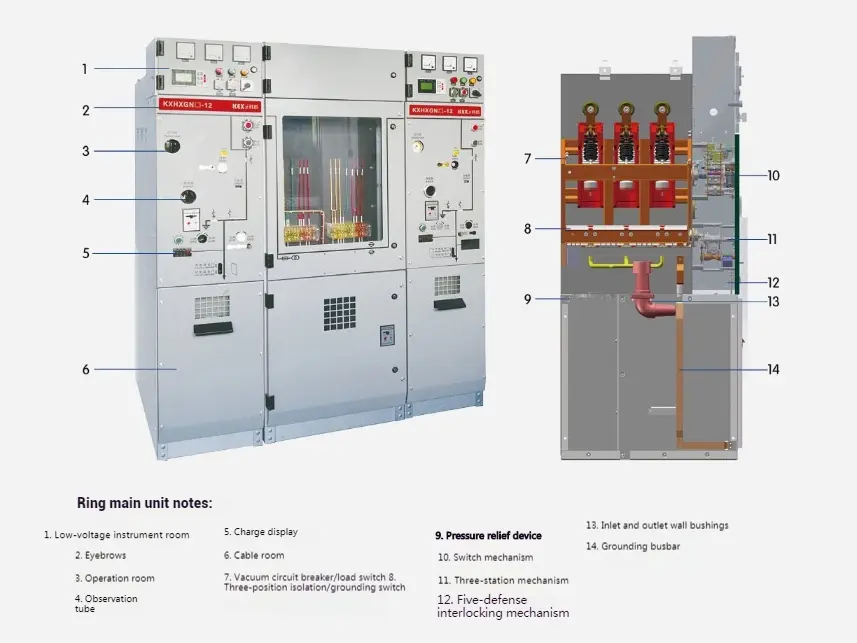

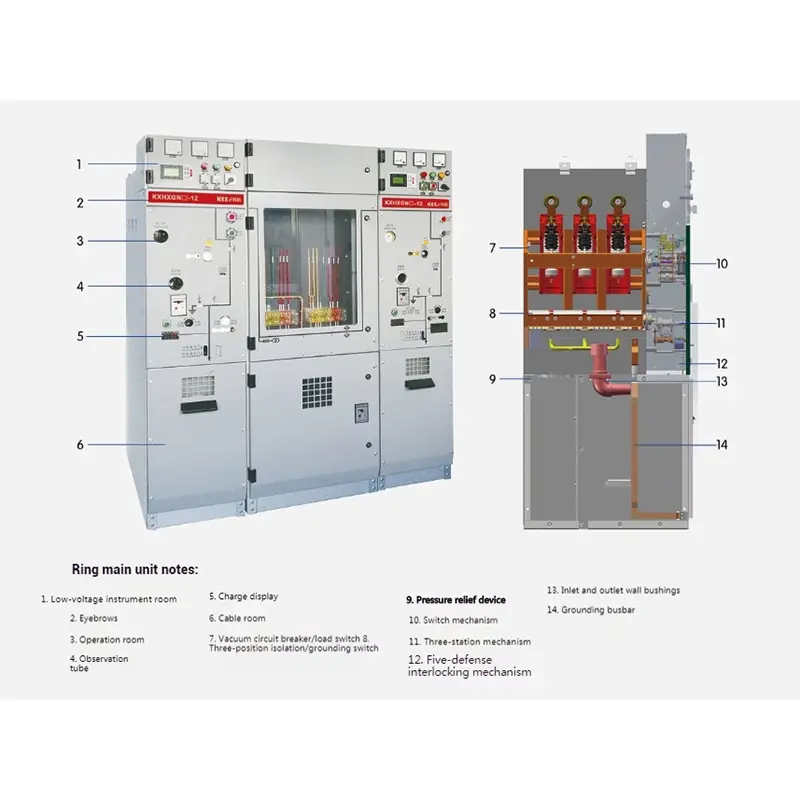

● Struktur produk

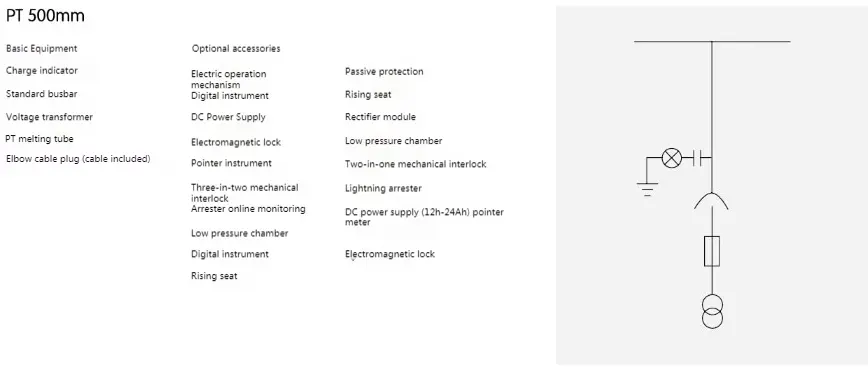

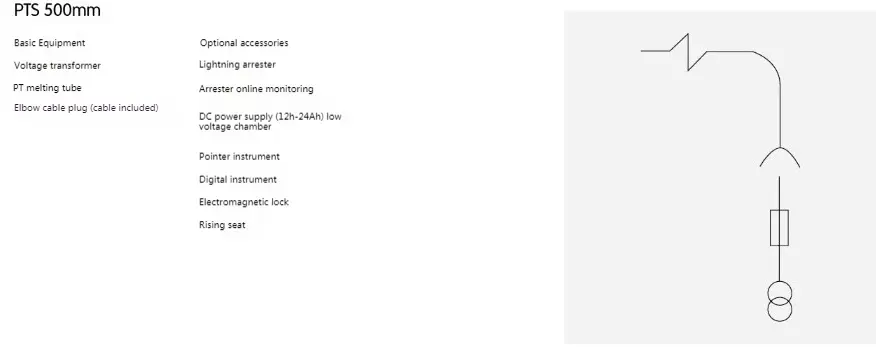

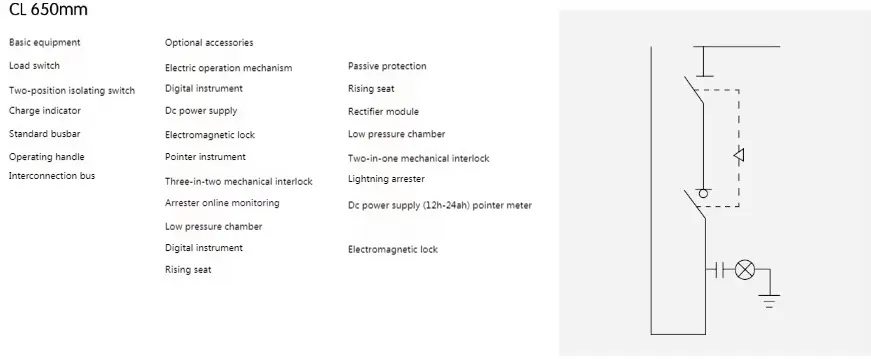

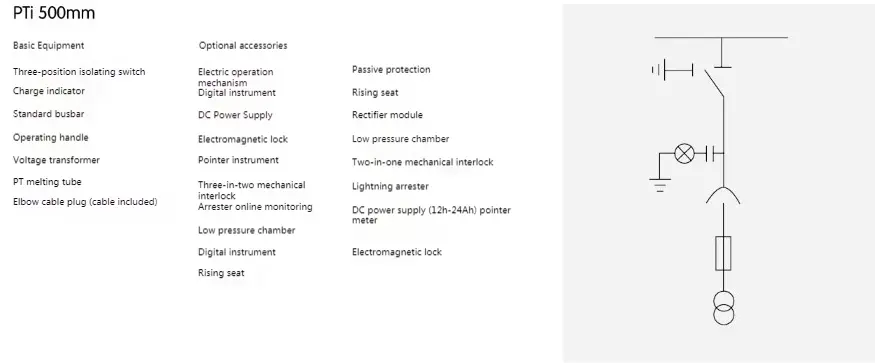

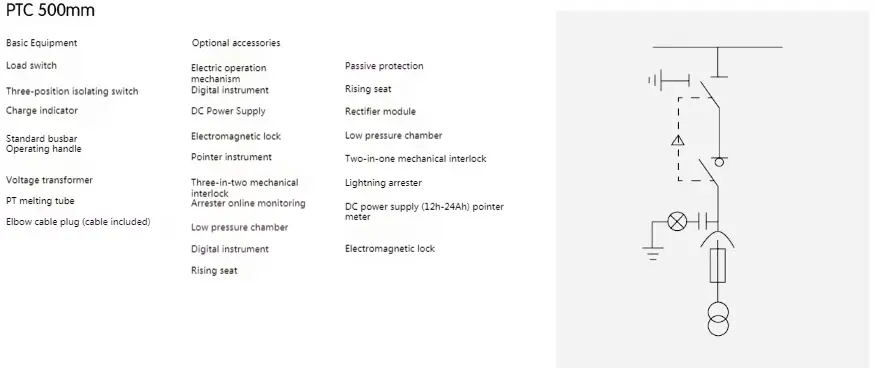

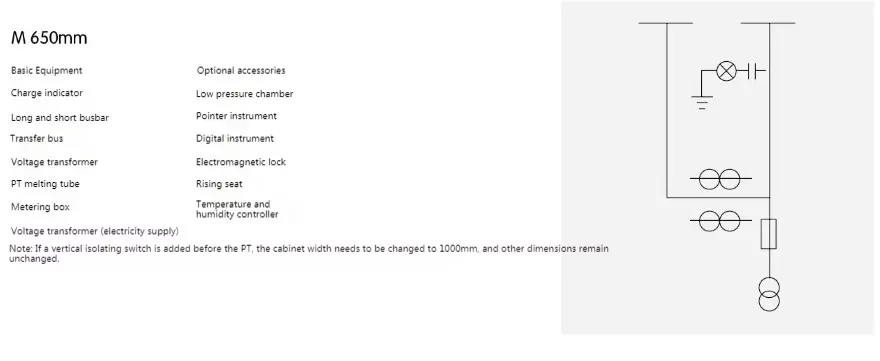

● Pelan peruntukan kabinet bersih cincin voltan tinggi

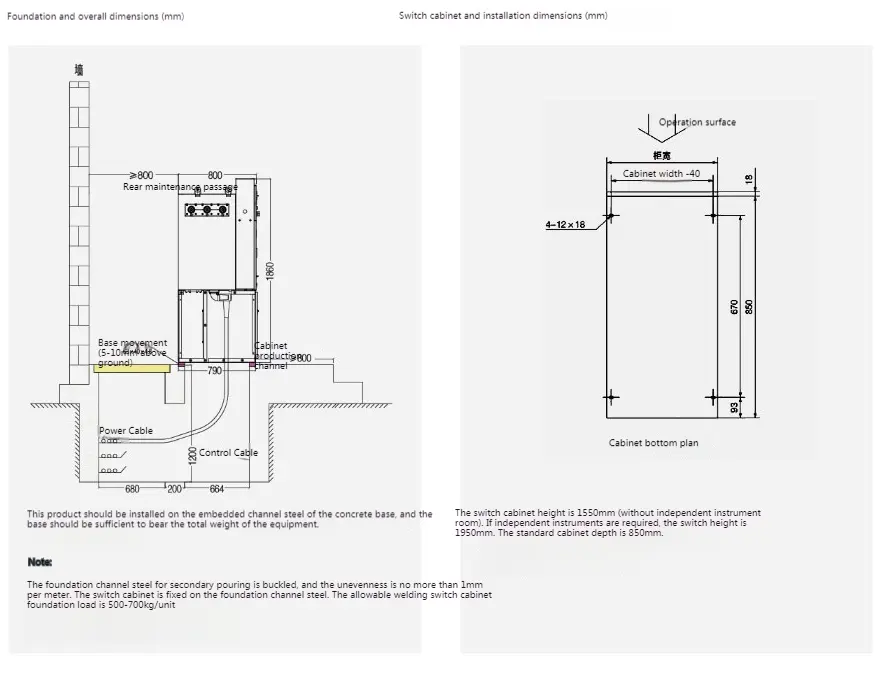

◆ Arahan pemasangan
