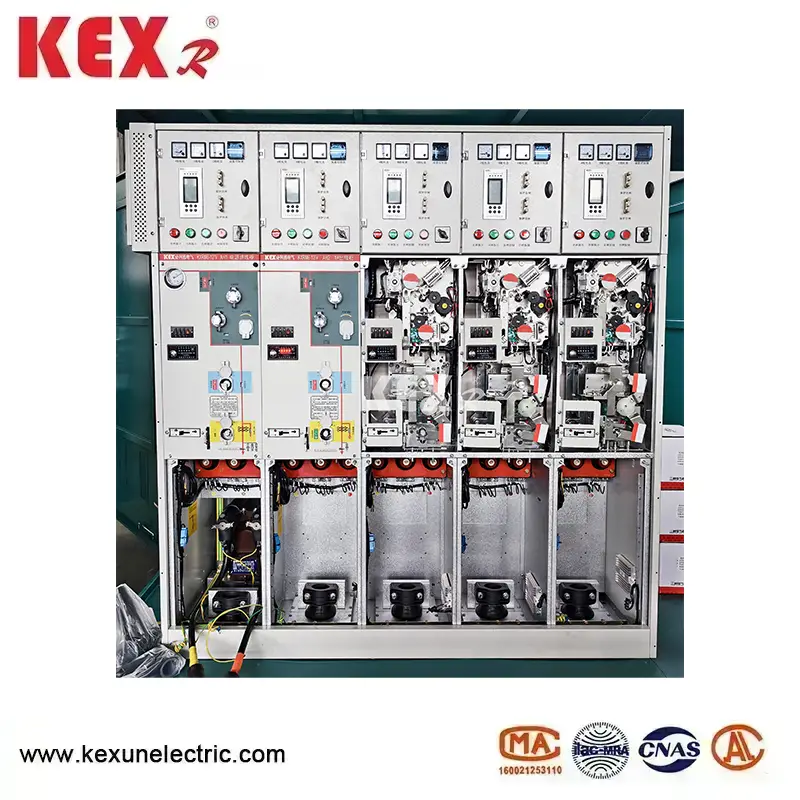

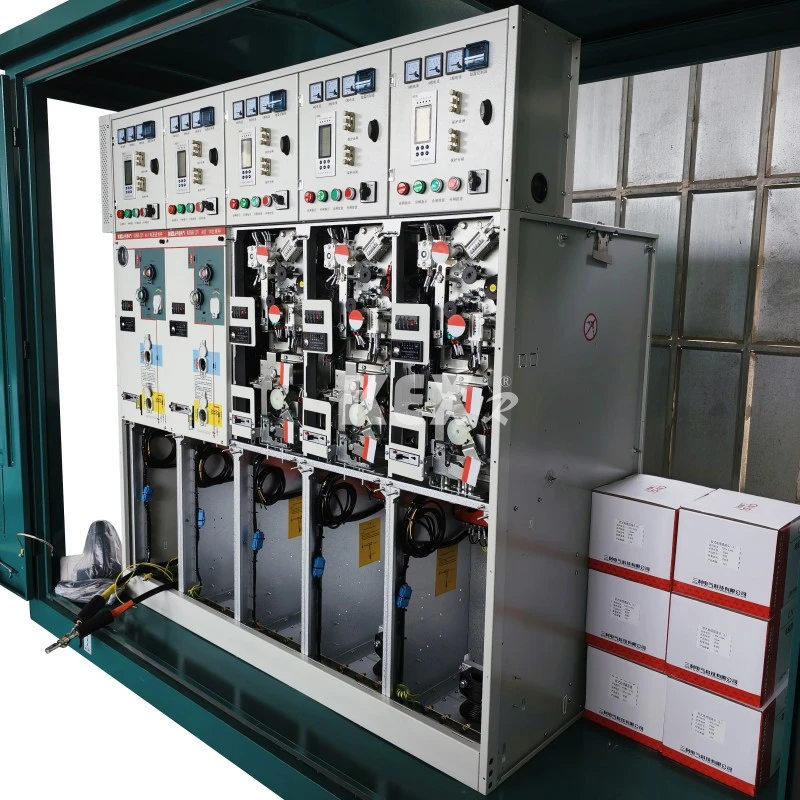

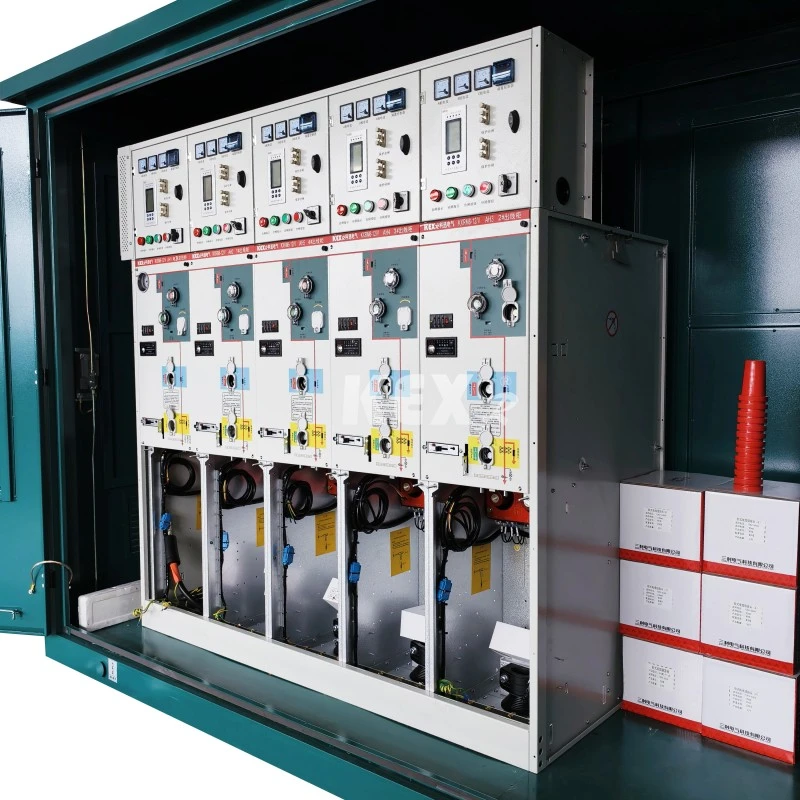

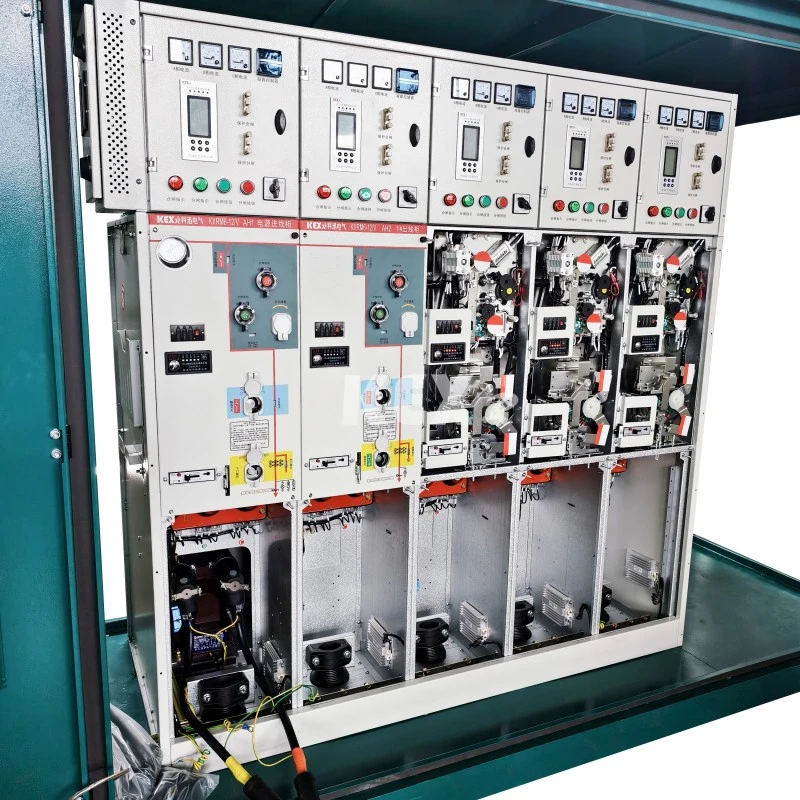

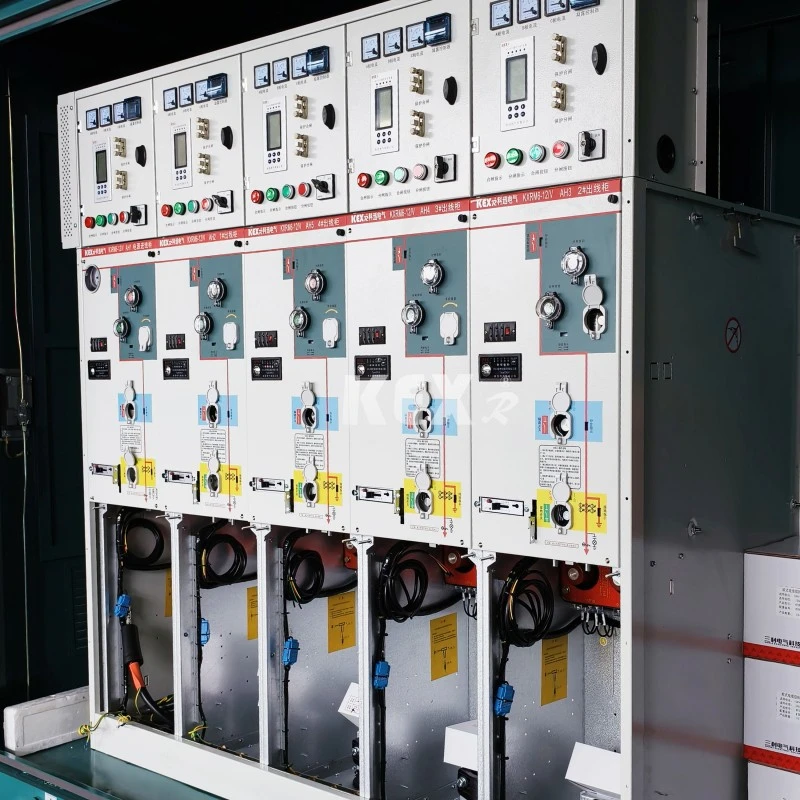

Kabinet GIS Jenis Gabungan

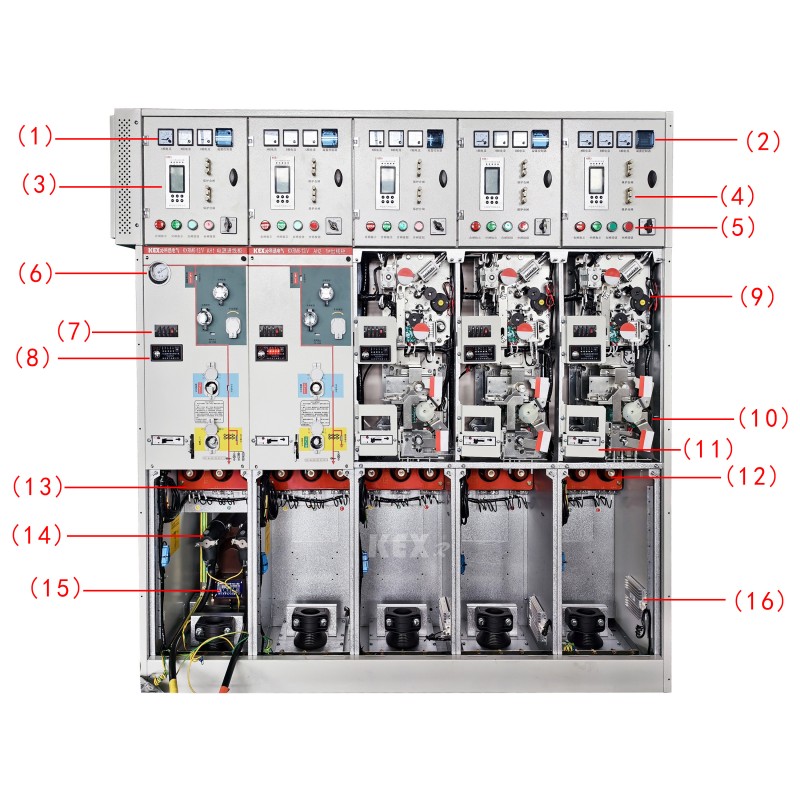

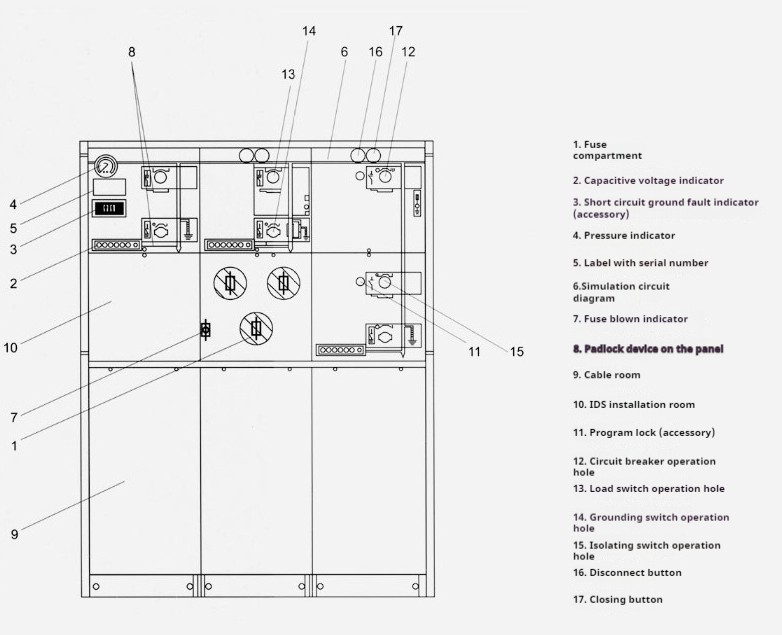

●Komponen

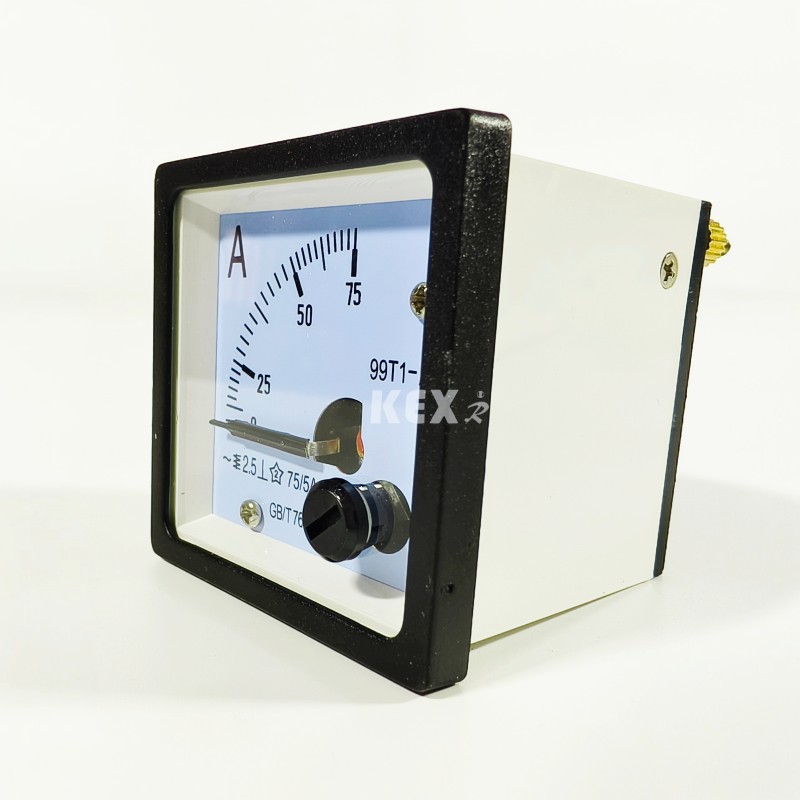

1.Ammeter

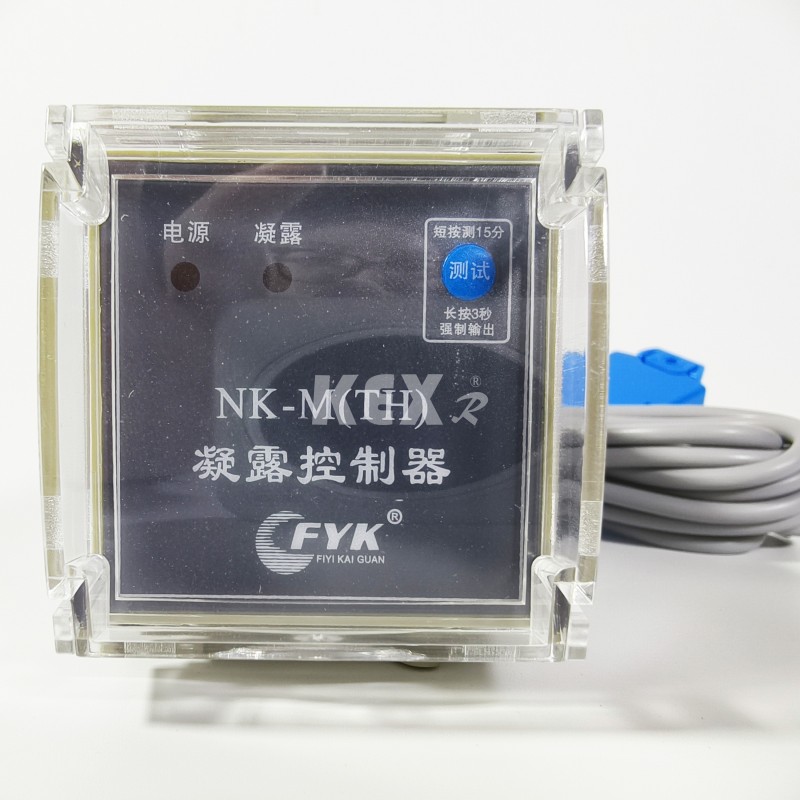

2. Pengawal pemeluwapan

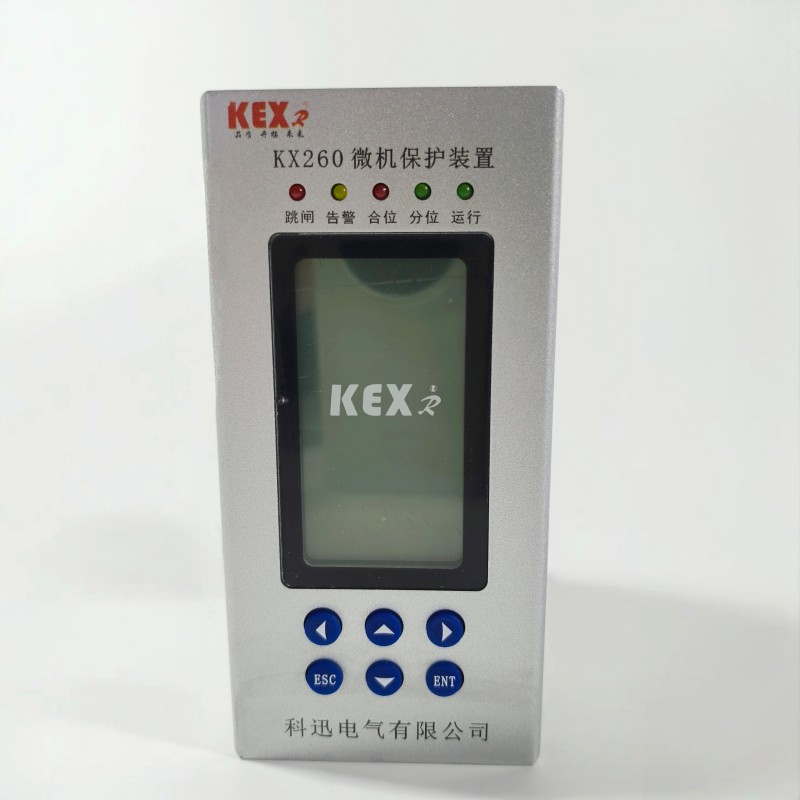

3.Peranti perlindungan mikrokomputer

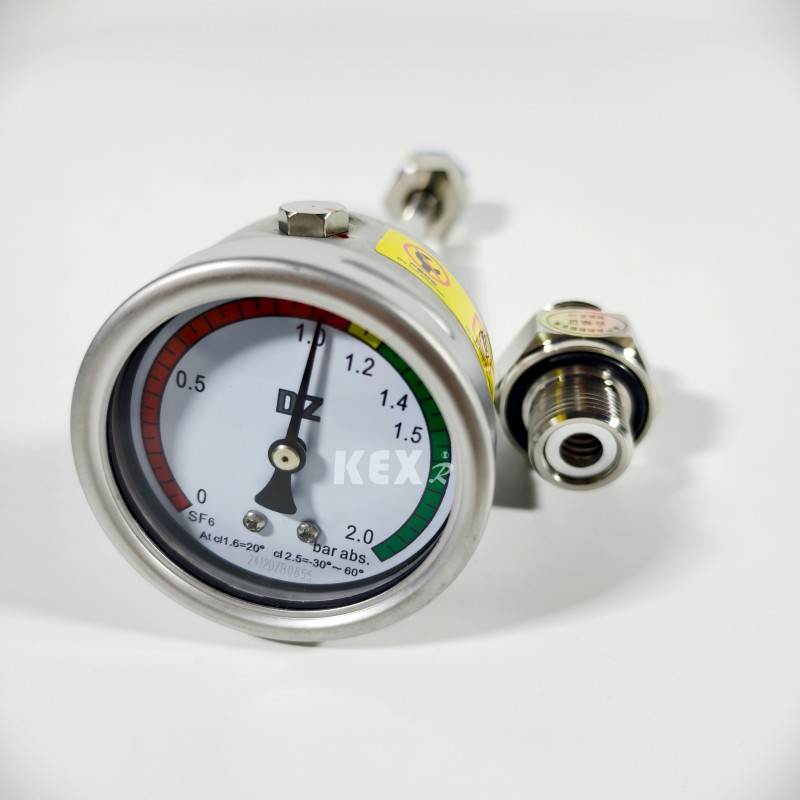

6 .Barometer

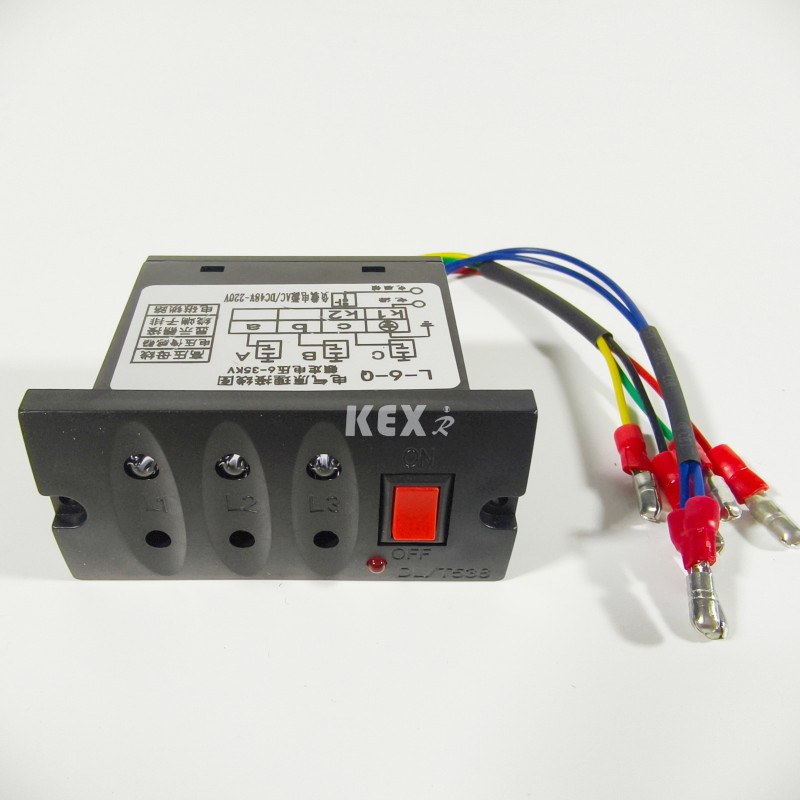

7. Paparan bercas

 8.. Penunjuk kerosakan

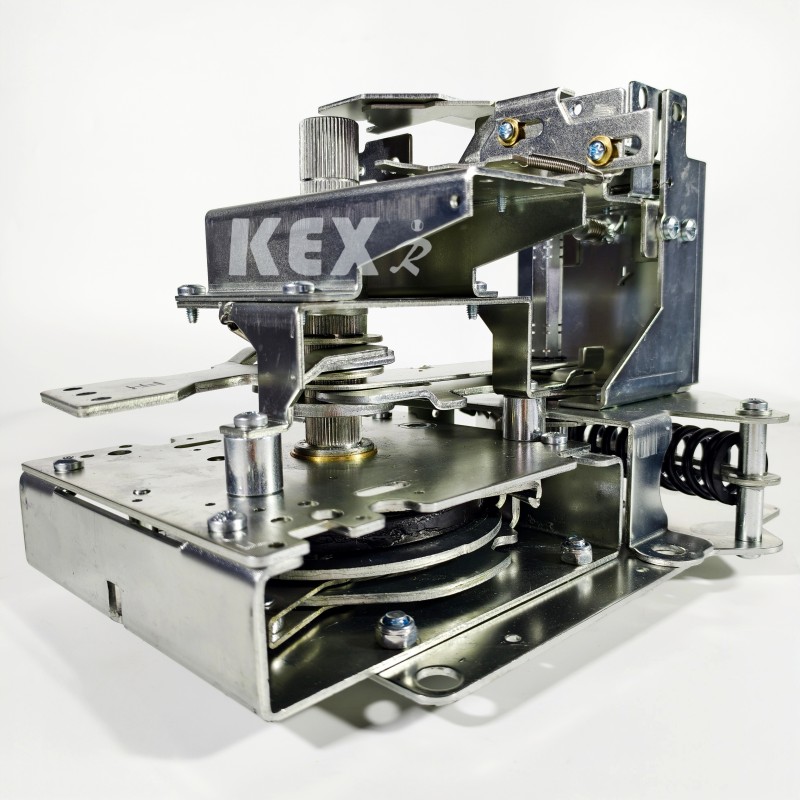

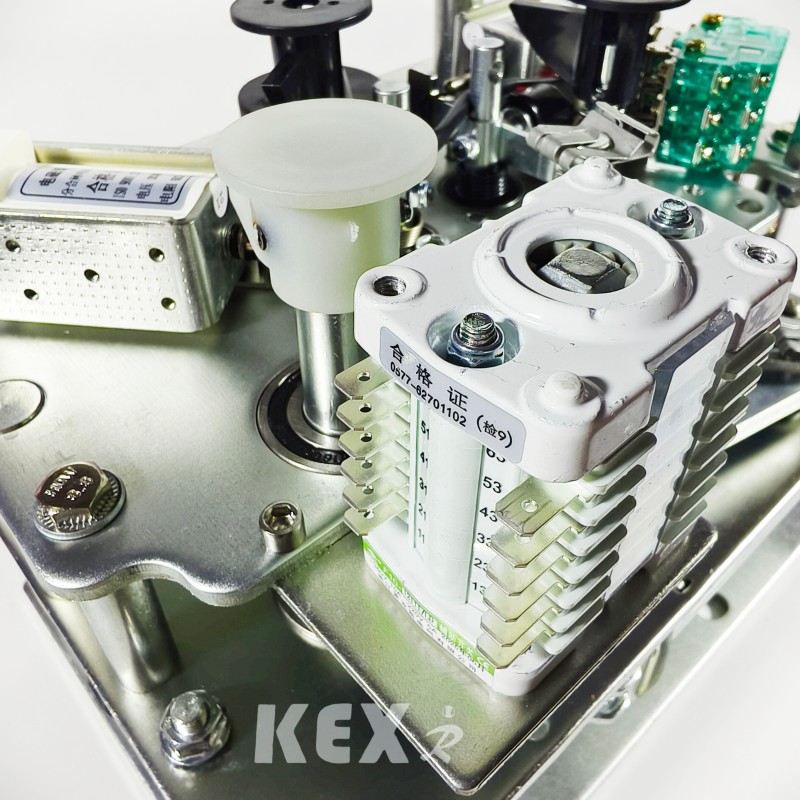

9. Mekanisme pengendalian elektrik

10. Mekanisme pengendalian manual

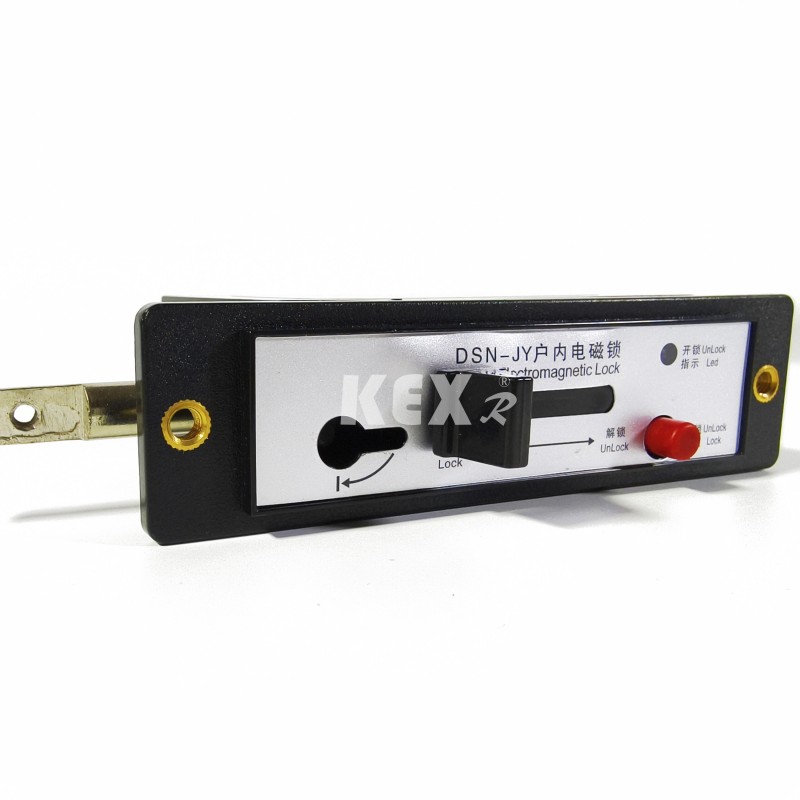

11. Kunci elektromagnet

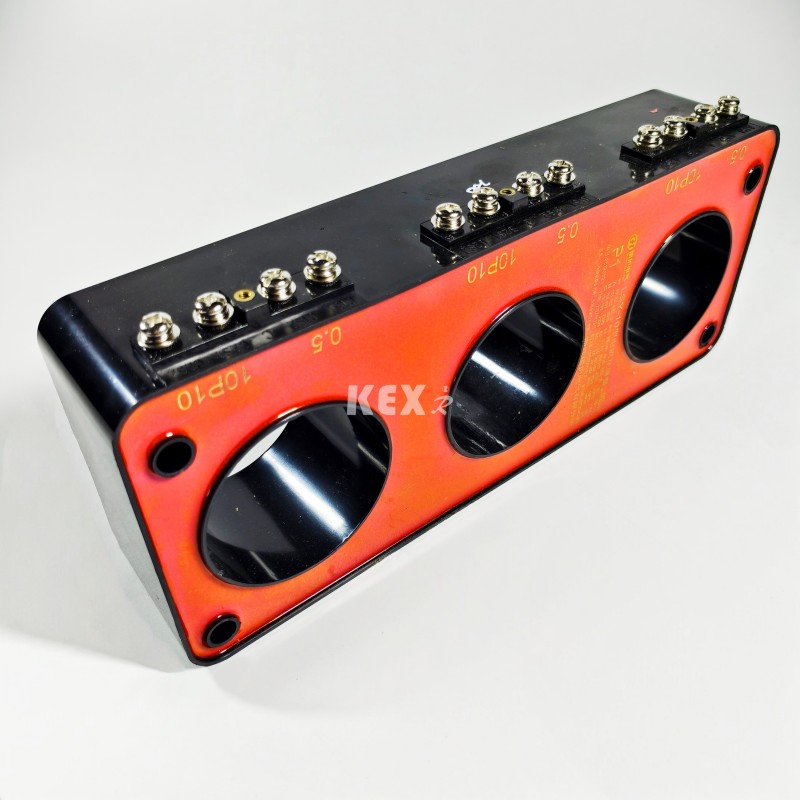

12~13 . Pengubah arus

14. palam kabel

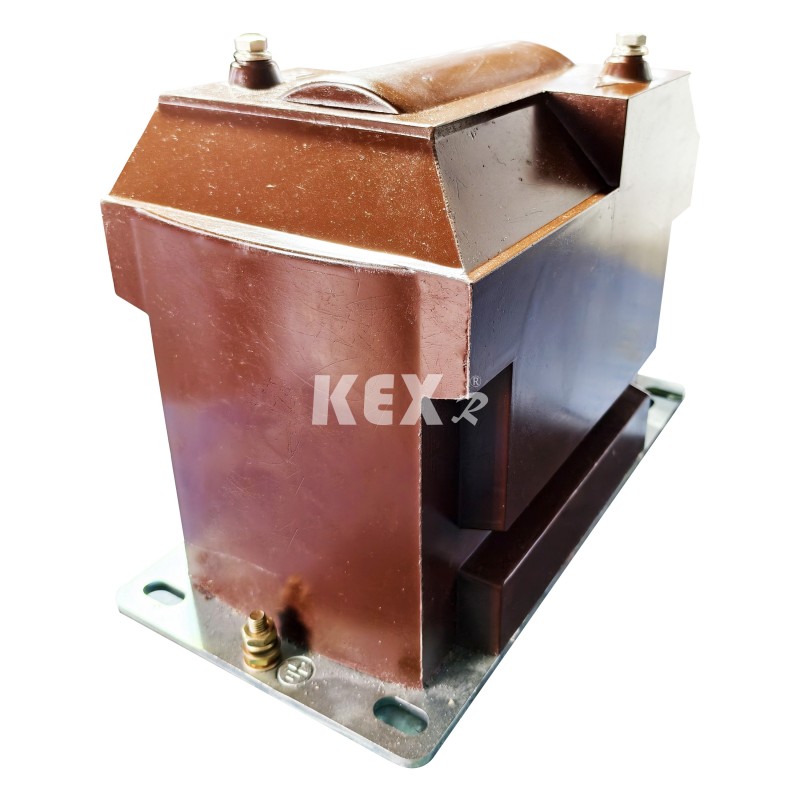

15. Pengubah voltan

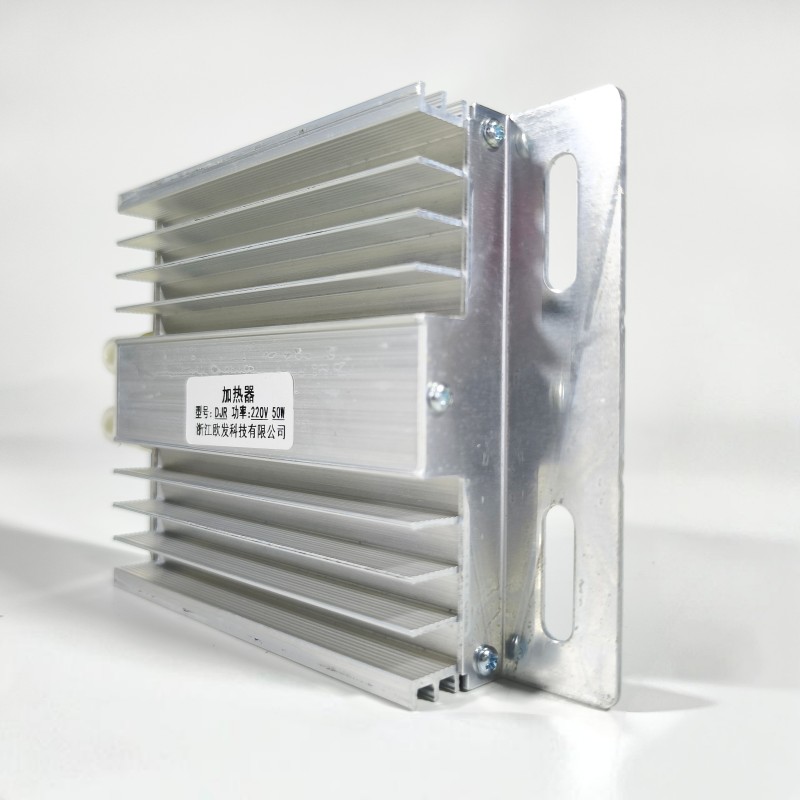

16 .Plat pemanas aloi aluminium

● Menggunakan syarat

Kabinet GIS Jenis Gabungan KXRM6-12 sesuai untuk suhu tinggi dan rendah (+40℃~-40℃), kelembapan, habuk, pencemaran garam, lombong, altitud tinggi (1000m) dan persekitaran lain. Rendaman jangka pendek dalam air dalam masa 24 jam tidak menjejaskan penggunaan. Nota: Jika ketinggian lebih tinggi, sila nyatakan ketinggian tertentu.

● Standard

Kabinet GIS Jenis Gabungan KXRM6-12 memenuhi piawaian di bawah

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694  dll...

GB3804, GB3906, GB11022  dll...

● Kelebihan utama

◆ Gas SF6 dalam Kabinet GIS Jenis Gabungan KXRM 6-12 digunakan sebagai medium pemadam arka dan penebat.

◆ Kabinet suis dimeterai sepenuhnya dan terlindung; Bar bas, suis dan bahagian hidup tertutup sepenuhnya dalam cangkerang keluli tahan karat.

◆ Rongga diisi dengan gas SF6 1.4bar, dan tahap perlindungan mencapai IP67: keseluruhan peranti suis tidak terjejas sama sekali oleh keadaan persekitaran luaran, yang boleh memastikan operasi normal suis walaupun dalam kes yang melampau seperti rendaman air jangka pendek, dan produk adalah bebas penyelenggaraan.

◆ Kabinet suis mempunyai peranti saling kunci "lima pencegahan" yang sempurna, yang menghapuskan sepenuhnya kegagalan operasi kakitangan dan peralatan yang mungkin disebabkan oleh salah operasi manusia.

 ◆ Semua kabinet suis mempunyai saluran pelepasan tekanan selamat yang boleh dipercayai, yang boleh memastikan keselamatan peribadi pengendali walaupun dalam kes yang melampau.

 ◆ Kabinet terbahagi kepada gabungan unit tetap dan gabungan unit boleh dikembangkan.

◆ Kabinet biasanya masuk dan keluar dari hadapan, dan ia juga boleh dipanjangkan atau dipanjangkan dari sisi mengikut kedudukan pemasangan yang berbeza.

◆ Saiz kabinet mudah dipasang, dan ia boleh sesuai untuk tempat yang mempunyai ruang sempit dan keadaan persekitaran yang buruk.

◆ Kabinet boleh dilengkapi dengan peranti elektrik, alat kawalan jauh dan pemantauan mengikut keperluan pengguna yang berbeza.

● Terutamanya jadual parameter teknikal

NOTA¹:Bergantung kepada arus undian fius

NOTA²:Bergantung pada fius voltan tinggi

● Setiap modul Kabinet GIS Jenis Gabungan mempunyai konfigurasi berikut

▶Konfigurasi kabinet D Lihat "Modul Sambungan Kabel tanpa Pisau Pembumian" untuk konfigurasi dan ciri standard.

▶Tatarajah kabinet C Lihat "Modul Suis Muatkan" untuk konfigurasi dan ciri standard.

▶Konfigurasi kabinet F Lihat "Modul Suis Vakum" untuk konfigurasi dan ciri standard.

 Gabungan standard Kabinet GIS Jenis Gabungan KX-RM6 juga boleh menyediakan konfigurasi berikut

▶Penunjuk voltan kapasitif sesendal masuk

▶Setiap ruang udara dilengkapi dengan tolok tekanan untuk memantau ketumpatan SF6.

▶Mengangkat lug

▶Pemegang kendalian

Contoh:

□ Suis beban Modul C

○ Konfigurasi dan ciri standard

▶630a busbar

▶Suis beban/pebumian tiga stesen

▶Mekanisme operasi spring tunggal tiga stesen dengan dua suis beban bebas dan aci pengendalian suis pembumian.

▶Petunjuk kedudukan suis beban dan suis pembumian

▶Sendal keluar mendatar di bahagian hadapan, sesendal bolt siri 630A 400.

▶Penunjuk voltan kapasitif untuk menunjukkan elektrifikasi sesendal

▶Untuk semua fungsi suis, adalah mudah untuk memasang peranti kunci pada panel.

▶Tolok tekanan gas SF6 (hanya satu dalam setiap kotak gas SF6)

▶Bar bas pembumian

▶Saling mengunci antara suis pembumian dan panel hadapan bilik kabel

○ Konfigurasi dan ciri pilihan

▶ Sambungan bas yang ditempah

▶Bas luar

▶Mekanisme operasi elektrik suis beban DC24V/48V/110V/220V; AC 110V/220V；

▶Litar pintas dan penunjuk kerosakan tanah Mengukur pengubah arus gelang dan ammeter

▶Mengukur pengubah arus gelang dan meter watt-jam

▶Penangkap kilat atau kepala kabel berkembar boleh dipasang pada lengan masuk kabel.

▶Sambung kekunci Penguncian pembumian langsung talian masuk (suis pembumian mengunci apabila sesendal dihidupkan) AC/DC 110 V/220 V. sesentuh tambahan

▶Bebankan kedudukan suis 2NO+2NC, kedudukan suis pembumian 2NO+2NC, tolok tekanan 1NO dengan isyarat, dan pemadam arka 1NO dengan sentuhan isyarat.

▶Peranti sekunder boleh dipasang

▶Ruang talian kedua di bahagian atas kabinet suis, kotak voltan rendah di bahagian atas kabinet suis.

□ Suis beban dan fius digabungkan Modul F

○ Konfigurasi dan ciri standard

▶630a busbar

▶Suis beban tiga stesen, hujung pertama fius disambungkan secara mekanikal dengan suis pembumian di hujung fius.

▶Mekanisme pengendalian spring tiga stesen, dengan dua suis beban bebas dan aci pengendalian suis pembumian.

▶Petunjuk kedudukan suis beban dan suis pembumian

▶Tong fius

▶Fius diletakkan secara melintang.

▶Petunjuk perjalanan fius Sesendal keluar mendatar di hadapan, sesendal pemalam 200 siri 200A.

▶Penunjuk voltan kapasitif untuk menunjukkan elektrifikasi sesendal

▶Untuk semua fungsi suis, adalah mudah untuk memasang peranti kunci pada panel.

▶Tolok tekanan gas SF6 (hanya satu dalam setiap kotak gas SF6)

▶Bar bas pembumian

▶Parameter fius untuk perlindungan pengubah ialah 12KV, maks 125A, 24KV dan maks 63A.

▶Saling mengunci antara suis pembumian dan panel hadapan bilik kabel.

○ Konfigurasi dan ciri pilihan

▶Sambungan bar bas yang ditempah

▶Bas luar Motor untuk operasi suis beban 24V/48V DC 110V/220V DC/AC.

▶Gegelung trip selari 24V/48V DC 110V/220V DC/AC.

▶Gegelung penutup selari 24V/48V DC 110V/220V DC/AC.

▶Mengukur pengubah arus gelang dan ammeter Mengukur pengubah arus gelang dan meter watt-jam

▶Penguncian pembumian langsung talian masuk (suis pembumian mengunci apabila sesendal dihidupkan) AC/DC 110 V/220 V. sesentuh tambahan

▶Bebankan kedudukan tutup 2NO+2NC, kedudukan suis pembumian 2NO+2NC, fius meniup 1NO, tolok tekanan 1NO dengan isyarat, dan pemadam arka 1NO dengan sentuhan isyarat.

▶Peranti sekunder boleh dipasang di ruang talian sekunder di bahagian atas kabinet suis dan kotak voltan rendah di bahagian atas kabinet suis.

□ Modul Meter M

○ Konfigurasi dan ciri standard

▶Kabinet pemeteran 12KV

▶2 transformer semasa

▶2 pengubah voltan

▶6pcs 400-seri sesendal digunakan untuk menyambungkan bas luaran lanjutan fleksibel GSFR6-12, dengan salur masuk atas dan alur keluar bawah.

▶Pemutus api untuk melindungi PT

▶Komponen tekanan rendah 1 voltmeter dengan suis tukar ganti, 1 ammeter dengan suis tukar ganti, lebar x tinggi x kedalaman =696×1806×820mm.

○ Konfigurasi dan ciri pilihan

▶3 transformer semasa

▶3 pengubah voltan penangkal kilat

▶Penunjuk voltan kapasitif untuk menunjukkan bahawa gear suis dicas

▶Komponen tekanan rendah  ：1  meter kuasa, 1 meter kuasa reaktif.

□ Modul VCB CB

○Konfigurasi dan ciri Standard&Pilihan

▶Penangkap kilat dipasang pada kabel masuk bar bas 1250a/630a.

▶Pemutus litar vakum untuk perlindungan talian 1250a/630a

▶Pengubah semasa

▶Pemutus litar vakum VD4X0 dikendalikan secara elektrik 10VDC

▶Pengubah voltan

▶Kendalian elektrik UXO, suis pengasing/pebumian tiga stesen atas pemutus litar vakum. ▶Unit perlindungan dan kawalan REF542plus (dengan CT pelindung)

▶Gegelung trip shunt 110V/220V DC

▶Gegelung penutup 110V/220VDC

▶Sesendal bolt siri 400 bagi sesendal alur keluar 1250A/630A disusun mendatar di hadapan.

▶ Sambungan Bas Terpelihara Penunjuk Voltan Kapasitif 1250A/630A untuk Menunjukkan Sesendal Secara Langsung

▶Tolok tekanan gas SF6 (hanya satu dalam setiap kotak gas SF6) Lebar x tinggi x kedalaman = 696× 1806× 781 mm. ▶Jujukan hidup-mati: O-0.3s-CO-180s-CO.

▶Penderia tekanan gas

□ Aksesori pilihan

1. Sesentuh tambahan Semua suis beban dan pemutus litar boleh dilengkapi dengan 2NO+2NC yang menunjukkan kedudukan suis. Gegelung trip selari (AC atau DC) boleh dipasang pada suis pengubah dan pemutus litar, dan komponen kawalan voltan rendah terletak di belakang panel hadapan.

2. Petunjuk voltan Penunjuk voltan kapasitif menunjukkan sama ada sesendal dicas atau tidak dan soket padanya boleh digunakan untuk fasa nuklear.

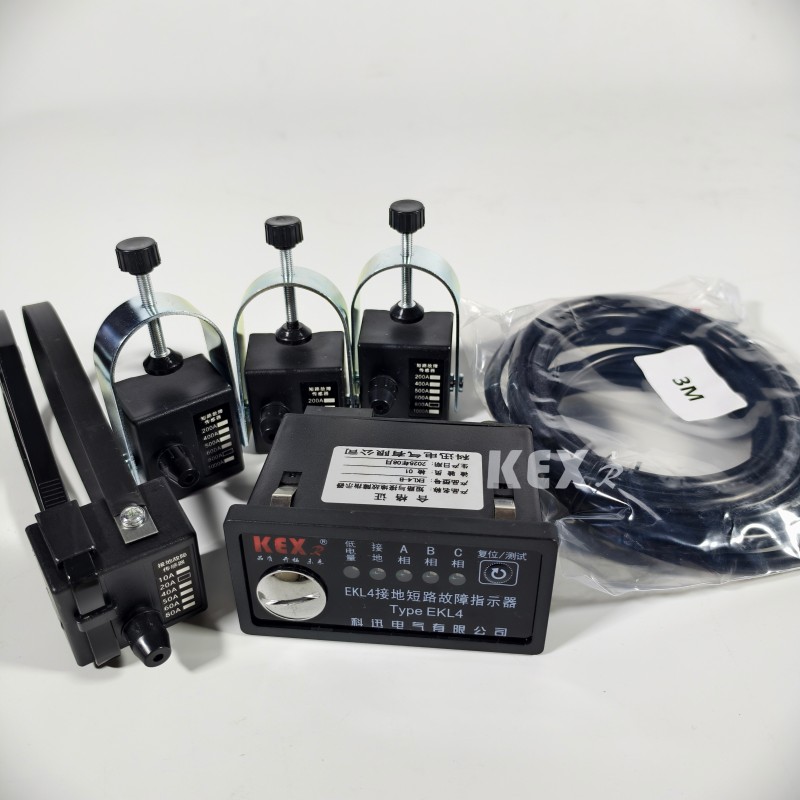

3. Litar pintas dan penunjuk kerosakan tanah Untuk memudahkan lokasi kerosakan, modul suis kabel boleh dilengkapi dengan penunjuk kerosakan litar pintas dan pembumian untuk pengesanan kerosakan mudah.

4. Pengendalian elektrik Ia adalah skema standard untuk mekanisme pengendalian manual unit suis kabel dan unit pengubah. Anda juga boleh memilih untuk memasang mekanisme pengendalian elektrik. Suis kabel, pemutus litar vakum dan suis pembumian semuanya dikendalikan oleh mekanisme yang terletak di belakang panel hadapan. Semua suis dan pemutus litar boleh dikendalikan oleh pemegang kendalian (konfigurasi standard), atau boleh dilengkapi dengan mekanisme pengendalian motor (aksesori). Walau bagaimanapun, suis pembumian hanya boleh dikendalikan secara manual, dan mekanisme dengan keupayaan untuk menutup arus kerosakan dikonfigurasikan. Mekanisme operasi elektrik boleh direalisasikan dengan mudah secara berperingkat.

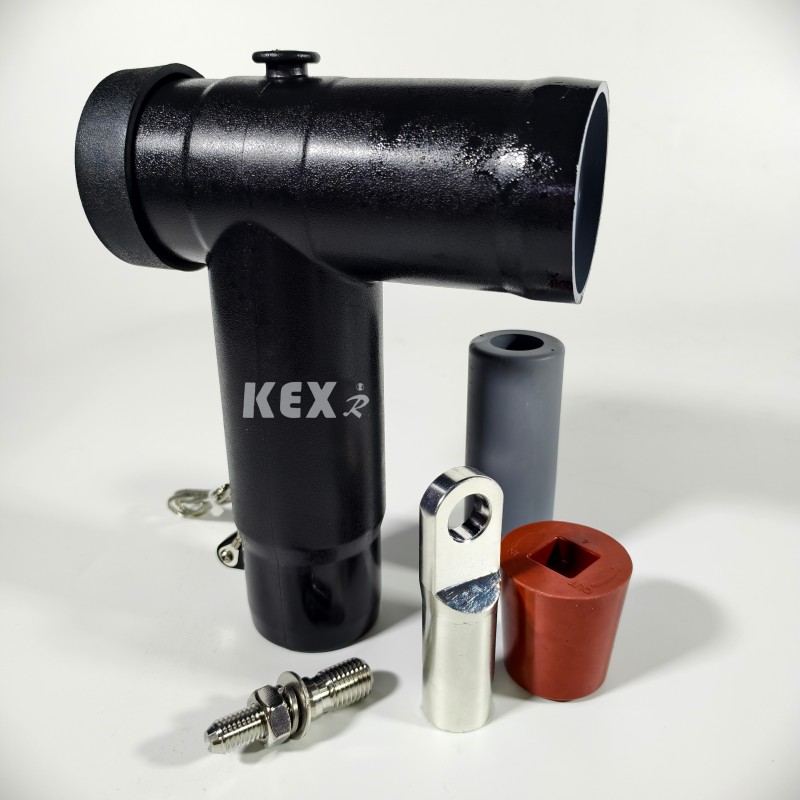

5. Sambungan kabel Sesendal standard mengikut DIN47636 dipasang. Semua sesendal mempunyai ketinggian yang sama dari tanah dan dilindungi oleh plat penutup bilik kabel. Sesetengah plat penutup boleh disambungkan dengan suis pembumian, dan plat penutup bilik kabel berkembar khas juga boleh digunakan untuk saluran masuk kabel berganda.

6. Penunjuk tekanan Biasanya dilengkapi dengan penunjuk tekanan, yang dibentuk oleh tolok tekanan. Di samping itu, sesentuh elektrik boleh disediakan untuk menunjukkan pengurangan tekanan.

7. Kunci kekunci Kunci kekunci untuk pemutus litar, suis beban dan suis pembumian boleh dipasang. Ia boleh dilengkapi dengan semi-tempat perlindungan yang saling berkunci, yang sesuai untuk pemutus litar, suis beban dan suis pembumian.

8. Pengganggu arka Semua unit rangkaian gelang boleh dilengkapi dengan penangkap arka. Apabila arka berlaku di dalam, penangkap arka akan menutup secara automatik pada sesendal masuk, termasuk modul D, DE dan V, dan semua modul kabel boleh dilengkapi dengan penangkap arka. Mereka mesti memesan dengan unit dan tidak boleh menukarnya. Tindakan pemadam arka boleh ditunjukkan dengan kaedah ini, dan sesentuh elektrik dalam kabinet SF6 disambungkan ke terminal di belakang panel hadapan.

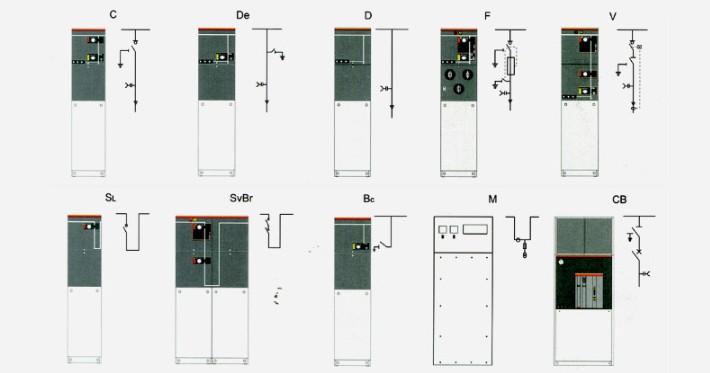

● Contoh skema

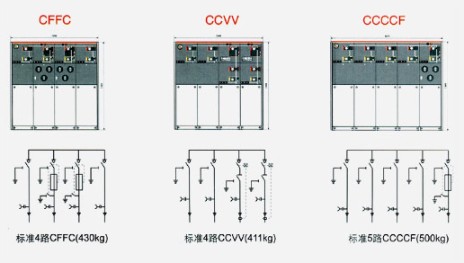

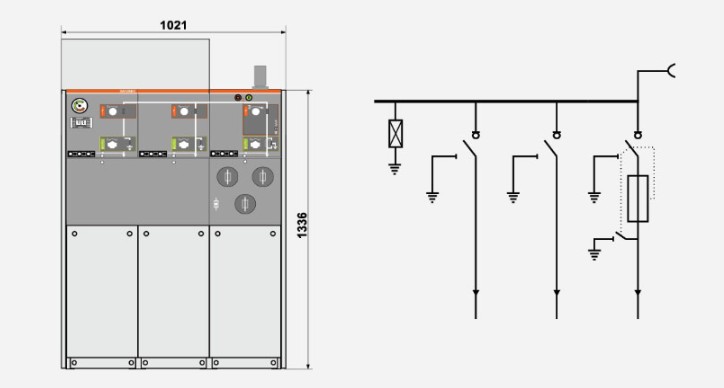

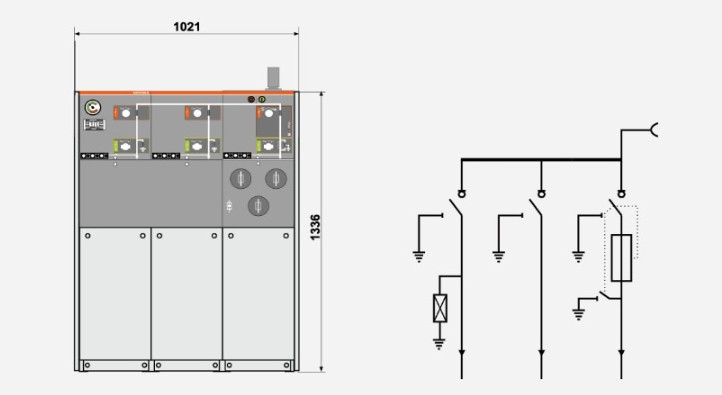

◆ Skim 1 SA+CCF+

 Pasang penangkal kilat pada bas dan biarkan untuk pengembangan.

 Nota: Bilangan unit suis hendaklah tidak kurang daripada 3.

◆ Skim 2 CCF+

Pasang penahan kilat ke dalam talian masuk dan pengembangan simpanan.

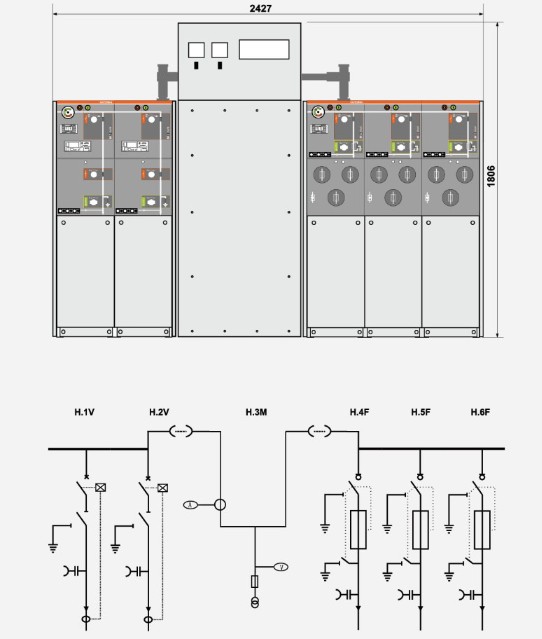

◆ Skim 3  W+M+FFF

Pengiraan sisi HV

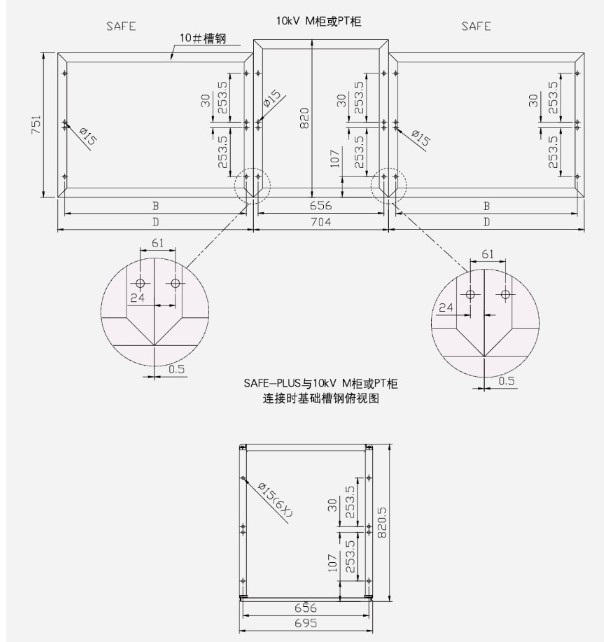

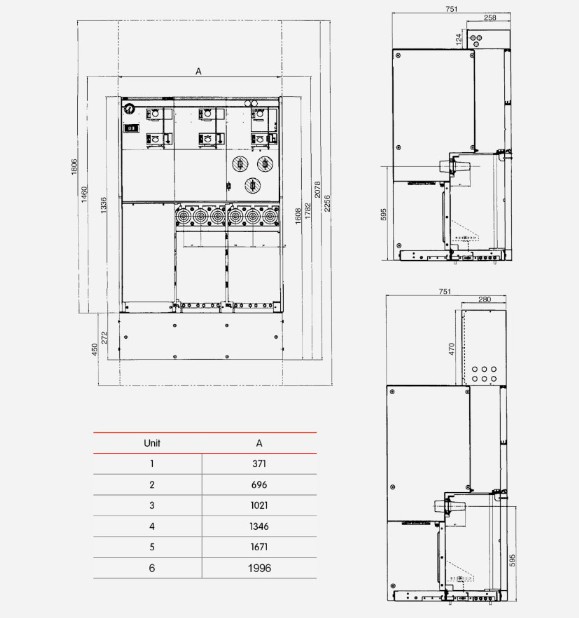

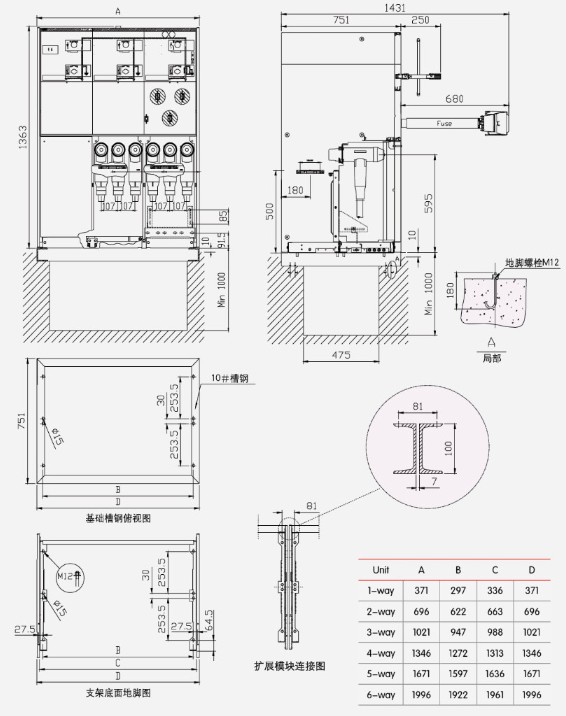

● Jadual struktur dan dimensi Kabinet GIS Jenis Gabungan KXRM6-12
