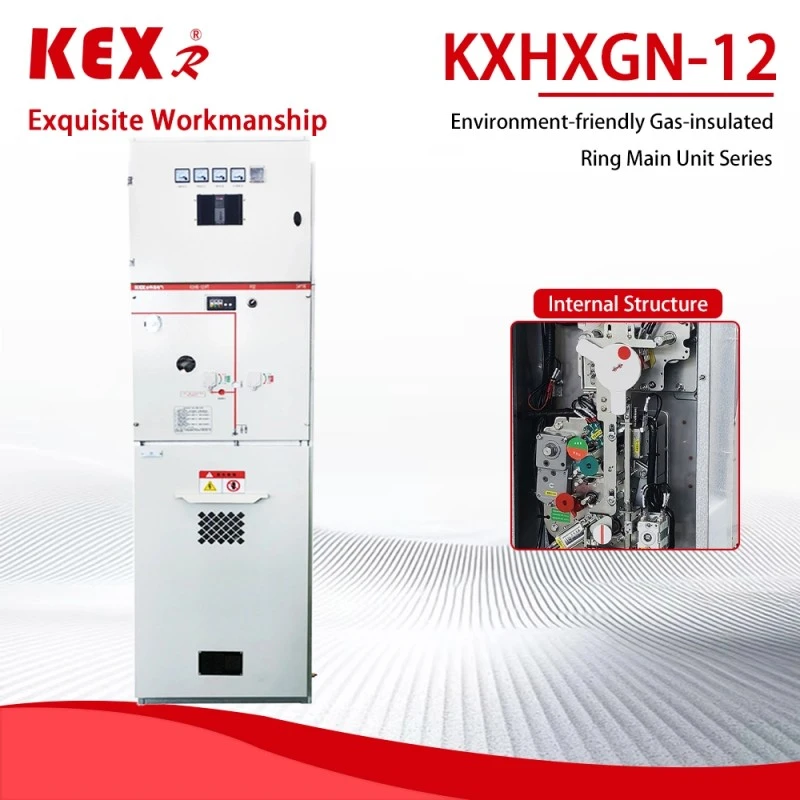

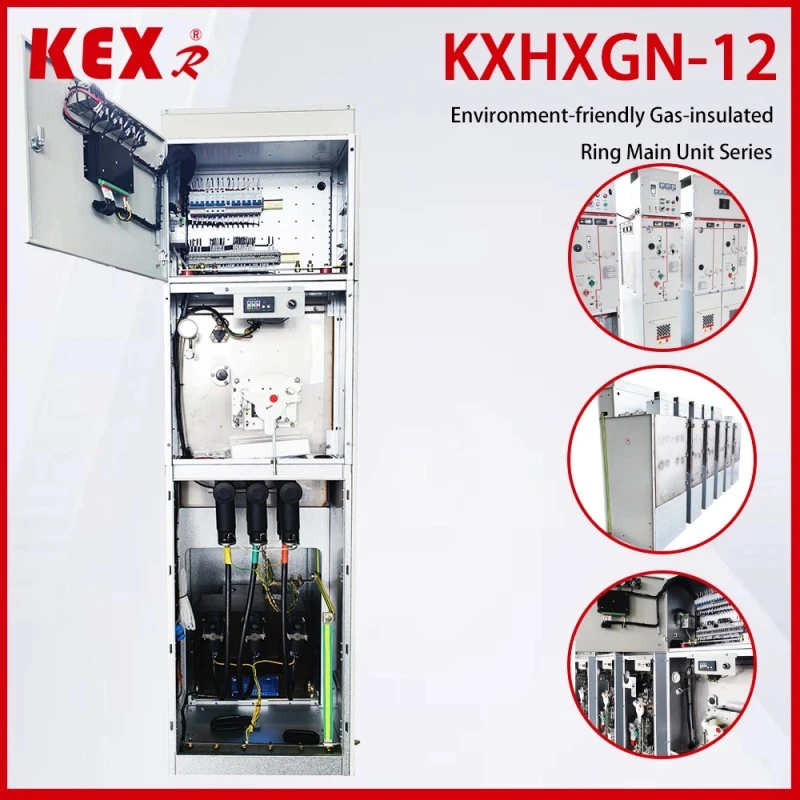

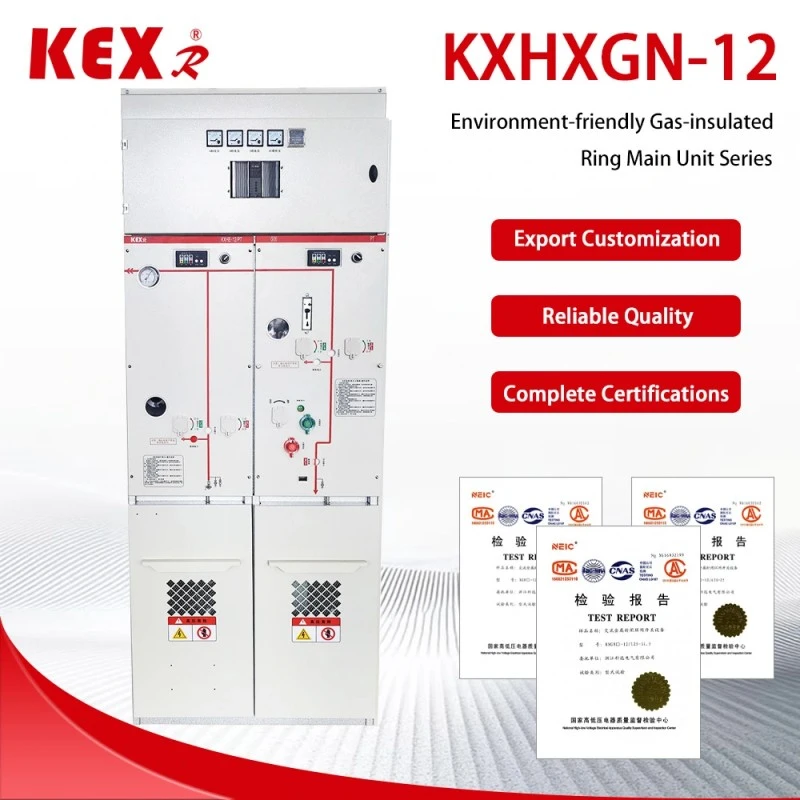

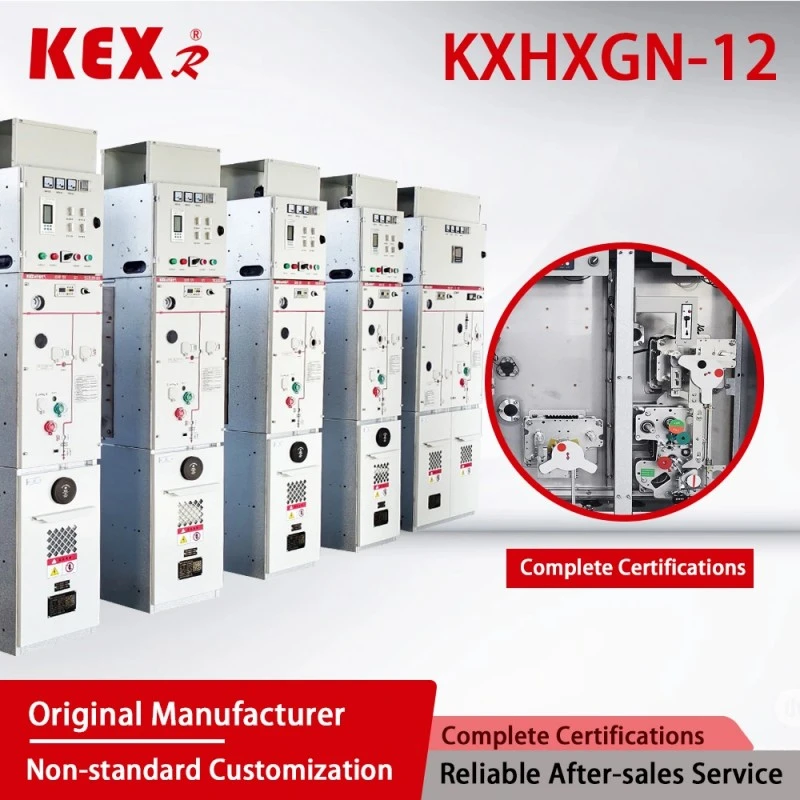

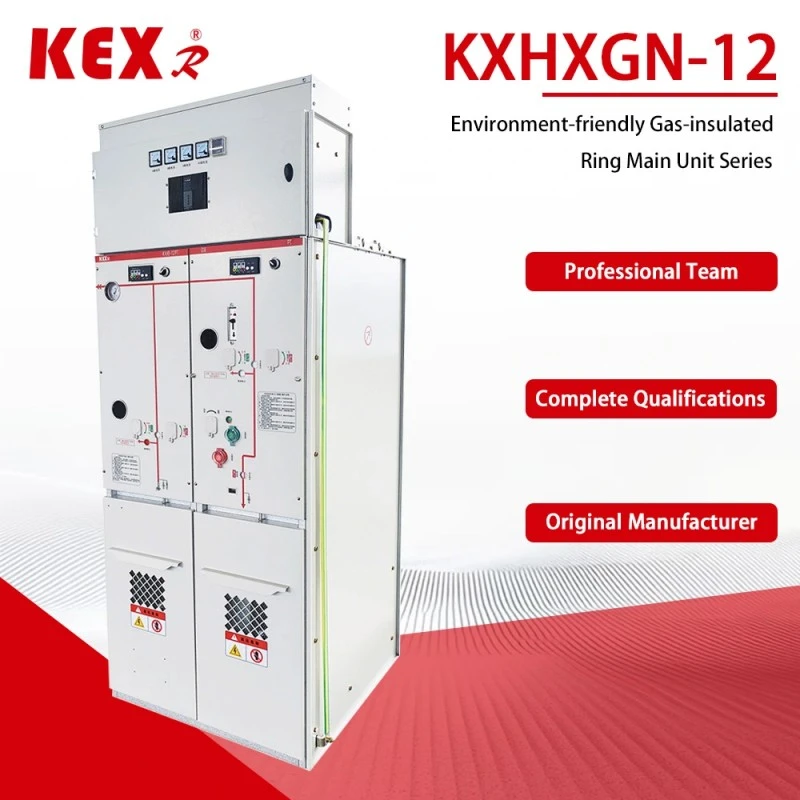

Unit Mesra Alam

Unit mesra alam jenis KXHXGN-12 yang dihasilkan oleh KEXR, pembekal peralatan penghantaran dan pengedaran kuasa di China, ialah kabinet rangkaian cincin terlindung gas 12kV dengan gas perlindungan alam sekitar (seperti udara kering, nitrogen atau gas campuran) sebagai medium penebat, yang sesuai untuk bekalan kuasa rangkaian cincin, bekalan kuasa terminal dan stesen pembukaan dan penutupan rangkaian pengedaran skala kecil.
Model: KXHXGN-12
Jenama：KEXR

Hantar Pertanyaan

Penerangan Produk

● Ciri utama unit mesra alam sekitar

(1) Kelebihan perlindungan alam sekitar

◆Gas SF percuma: Unit mesra alam mengguna pakai udara kering, nitrogen atau gas perlindungan alam sekitar baharu (seperti G, AirPlus®, dll.) digunakan, yang selaras dengan peraturan F-Gas EU dan dasar "karbon berganda" China.

◆Pelepasan karbon rendah: Berbanding dengan kabinet rangkaian gelang SF, GWP (Potensi Pemanasan Global) menghampiri sifar.

(2) Reka bentuk struktur

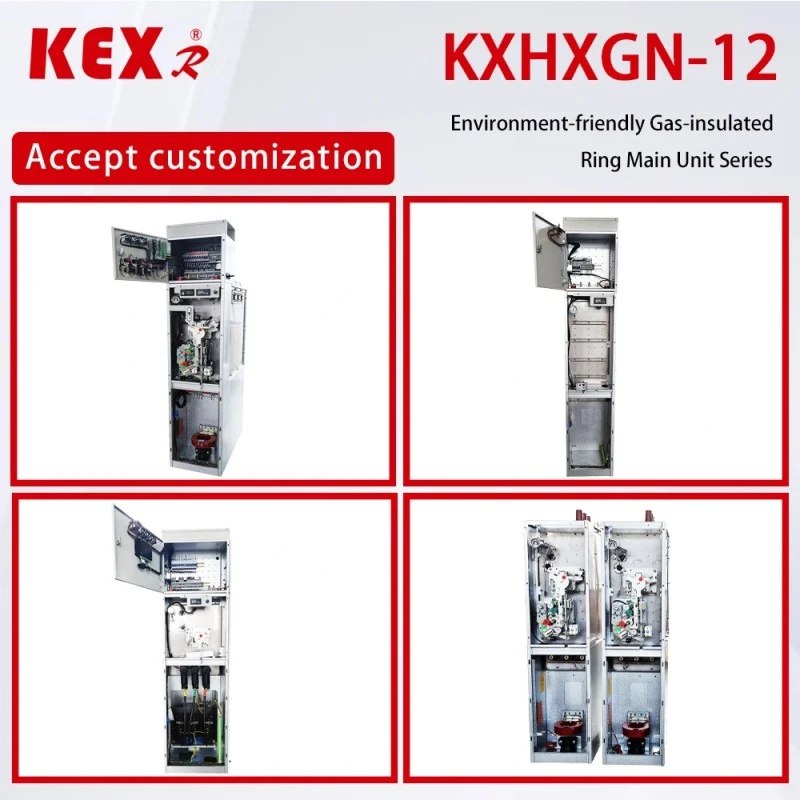

◆Reka bentuk modular: Unit unit mesra alam bagi talian masuk, talian keluar, pemeteran dan PT boleh dikembangkan.

◆Struktur tertutup: Tahap perlindungan unit mesra alam mencapai IP67, yang kalis habuk, kalis lembapan dan kalis pemeluwapan, sesuai untuk persekitaran yang keras.

◆Saiz padat: ia menjimatkan ruang daripada kabinet rangkaian gelang AIS dan lebih mesra alam daripada SF₆ GIS tradisional.

(3) Pilihan pintar

Pemantauan pintar (seperti DTU, pengukuran suhu dalam talian, pemantauan pelepasan separa, dll.) boleh dipilih untuk menyokong akses Internet Perkara (IoT) dan merealisasikan operasi dan penyelenggaraan jauh.

● Parameter Teknikal unit mesra alam sekitar

◆ Kabinet pemutus litar

item				Unit	Data
Voltan Ternilai				KV	12
Kekerapan Dinilai				HZ	50
Tahap penebat yang dinilai	Tahan kekerapan kerja 1Min Voltan		Ke grod，fasa ke fasa	KV	42
			Rehat		48
	Impuls pencahayaan menahan voltan（puncak）		Ke grod，fasa ke fasa	KV	75
			Rehat		85
	Kekerapan kuasa 1min menahan voltan litar tambahan/kawalan (ke tanah)			KV	2
Nilai Semasa				A	630
Dinilai jangka pendek menahan arus（nilai maya）			Litar utama/suis pembumian	kA	25/4s
			Litar pembumian	kA	21.7/4s
Puncak ternilai menahan arus			Litar utama/suis pembumian	kA	63
			Litar pembumian	kA	54.5
Arus dan masa putus litar pintas yang dinilai				kA/Masa	25/30
Arus penutupan litar pintas berkadar (puncak)				kA	63
Arus putus pengecasan kabel yang diberi nilai				A	25
Urutan pengendalian dinilai bagi pemutus O-0.3s-CO-180s-CO
Kehidupan mekanikal		Pemutus /Pemutus		Masa	10000/3000
ijazah IP		Kotak tertutup			IP67
		Cangkerang Switchgear			IP4X
Tekanan gas		Tahap pengecasan gas yang dinilai (20 ℃, tekanan tolok)		Mpa	0.02
		Tahap fungsi min gas ternilai (20℃, tekanan tolok)		Mpa	0
Prestasi pengedap,		Kadar kebocoran tahunan		%/Tahun	≤0.05

◆Muat kabinet suis

item			Unit	Data
Voltan Ternilai			KV	12
Kekerapan Dinilai			HZ	50
Tahap penebat yang dinilai	Tahan kekerapan kerja 1Min Voltan		KV

	Impuls pencahayaan menahan voltan（puncak）		KV

	Kekerapan kuasa 1min menahan voltan litar tambahan/kawalan (ke tanah)		KV	2
Nilai Semasa			A	630
Dinilai jangka pendek menahan arus（nilai maya）		Litar utama/suis pembumian	KA	25/4s
		Litar pembumian	KA	21.7/4s
Puncak ternilai menahan arus		Litar utama/suis pembumian	KA	63
		Litar pembumian	KA	54.5
Arus penutupan litar pintas berkadar (puncak)		Suis beban/suis pembumian	KA	63
Nilai beban aktif mengganggu arus			A	630
Arus gangguan gelung tertutup yang dinilai			A	630
5% Nilai beban aktif mengganggu arus			A	31.5
Arus putus pengecasan kabel yang diberi nilai			A	10
Masa rehat beban aktif dinilai			Masa	100
Pemecahan arus kerosakan tanah			A/Masa	31.5/10
Arus pengecasan talian dan kabel diputuskan di bawah keadaan kerosakan tanah.			A/Masa	17.4/10
Kehidupan mekanikal	Pemutus /Pemutus		A/Masa	10000/3000
ijazah IP	Kotak tertutup			IP67
	Cangkerang Switchgear			IP4X
Tekanan gas	Tahap pengecasan gas yang dinilai (20 ℃, tekanan tolok)		Mpa	0.02
	Tahap fungsi min gas ternilai (20℃, tekanan tolok)		Mpa	0
Prestasi pengedap,	Kadar kebocoran tahunan		%/Tahun	≤0.05

● Standard pelaksanaan unit mesra alam

◆ Keperluan teknikal biasa standard GB/T 1022 untuk suis voltan tinggi dan alat kawalan.

◆ GB/T39063640.5kV peralatan suis dan kawalan tertutup logam AC.

◆ GB/T1985 Suis pengasing AC voltan tinggi dan suis pembumian

◆ GB/T38043.6-40.5kV suis beban voltan tinggi AC

◆ GB/T1984 Pemutus litar AC voltan tinggi

◆ GB/T4208 kod IP tahap perlindungan shell

◆ Pengukuran Pelepasan Separa GB/T7354

◆ GB/T311.1 Penyelarasan penebat Bahagian 1: Definisi, prinsip dan peraturan

● Menggunakan syarat unit mesra alam sekitar

◆ Suhu maksimum: +45 darjah Celsius;

◆ Suhu minimum: -25 darjah Celsius;

◆ Suhu maksimum: (purata 24 jam) +35 darjah Celsius;

◆ Kelembapan relatif purata maksimum (24 jam 1: ≤ 95%; Ketinggian: ≤ 1500m; Kapasiti seismik: 8 darjah;

◆ Gred perlindungan: pengedap badan bercas IP67, suis cangkerang kabinet IP4x；

◆ Udara di sekeliling tidak seharusnya tercemar dengan jelas oleh gas mudah terbakar yang menghakis dan wap air.

◆ Tiada tempat getaran ganas yang kerap dan reka bentuk kekerasan di bawah bahagian yang keras memenuhi semua jenis keperluan.

◆ Apabila ia digunakan dalam keadaan persekitaran biasa melebihi GB/T3906, pengguna hendaklah berunding dengan KEXR

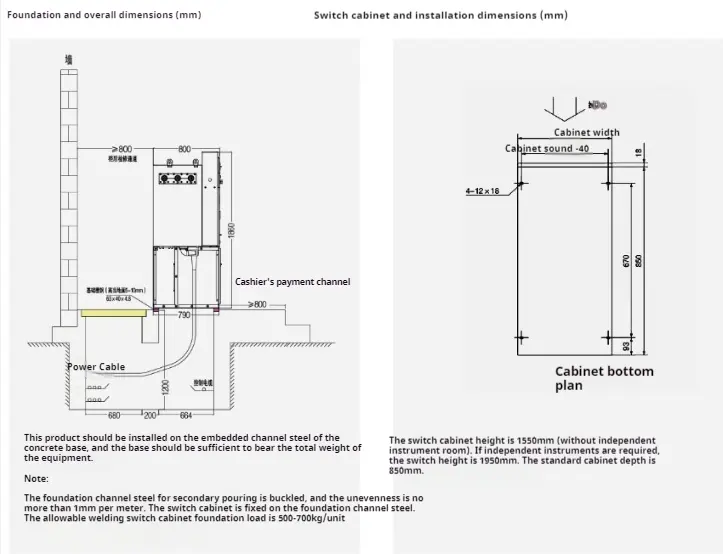

● Arahan pemasangan

Environment Friendly Unit
