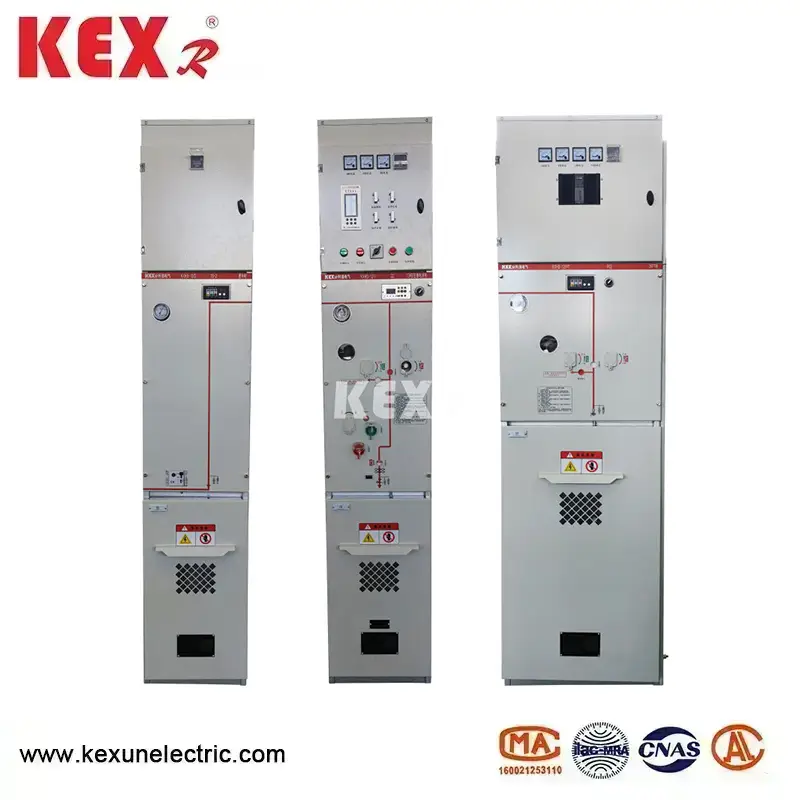

Kabinet Suis Penebat Gas Mesra Alam
Kabinet Suis Penebat Gas Mesra Alam yang dihasilkan oleh kilang China Kexun Electric Co., Ltd mempunyai ciri-ciri struktur ringkas, operasi yang fleksibel, interlocking yang boleh dipercayai dan pemasangan yang mudah, dan amat sesuai untuk pengagihan kuasa di kawasan perumahan bandar, pencawang menengah kecil, stesen pensuisan, kotak cawangan kabel, pencawang jenis kotak, perindustrian dan perlombongan, perusahaan perlombongan, pusat beli-belah, perindustrian dan perlombongan, syarikat perlombongan, pusat beli-belah stadium, kereta api, terowong dan tempat-tempat lain.
Model: KXHB-12
Jenama：KEXR
Model: KXHB-12
Jenama：KEXR

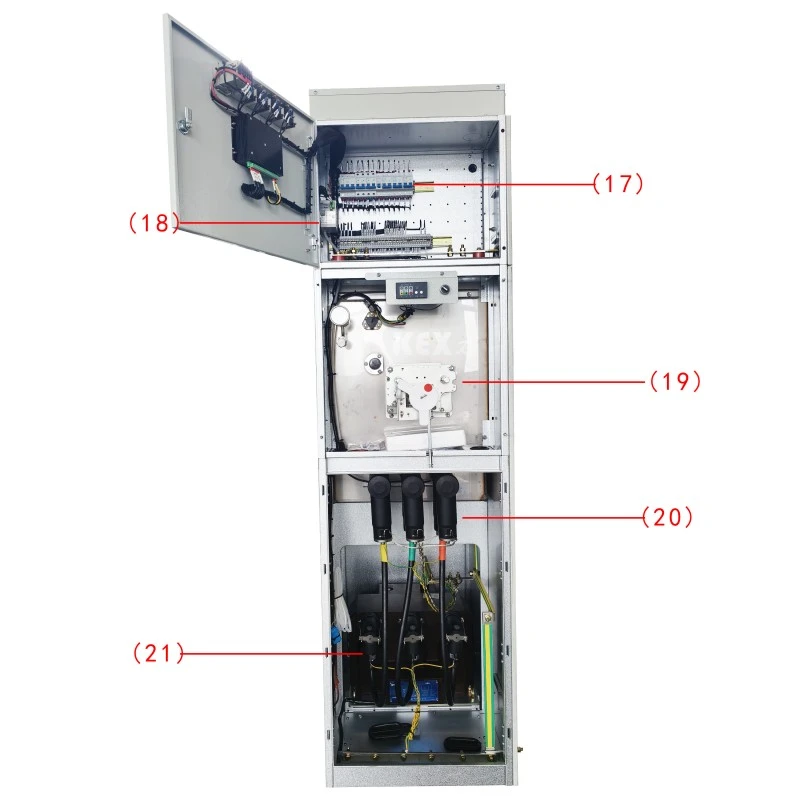

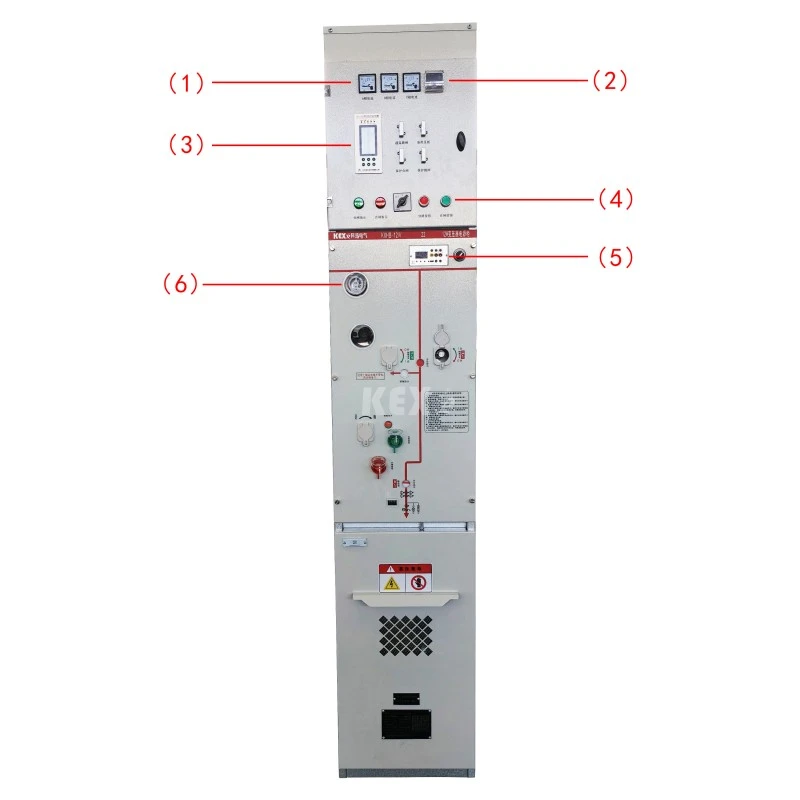

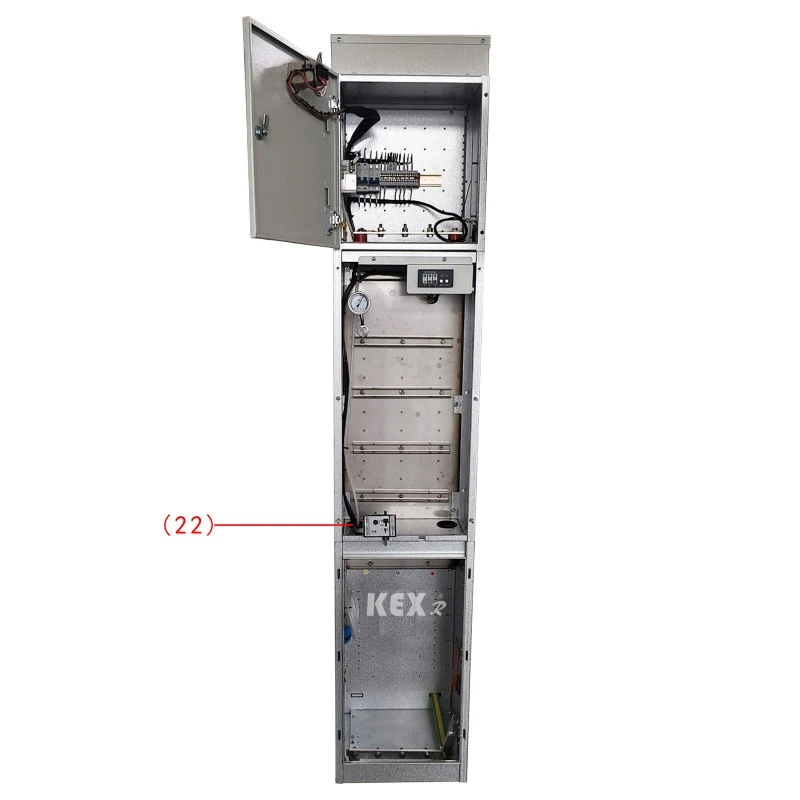

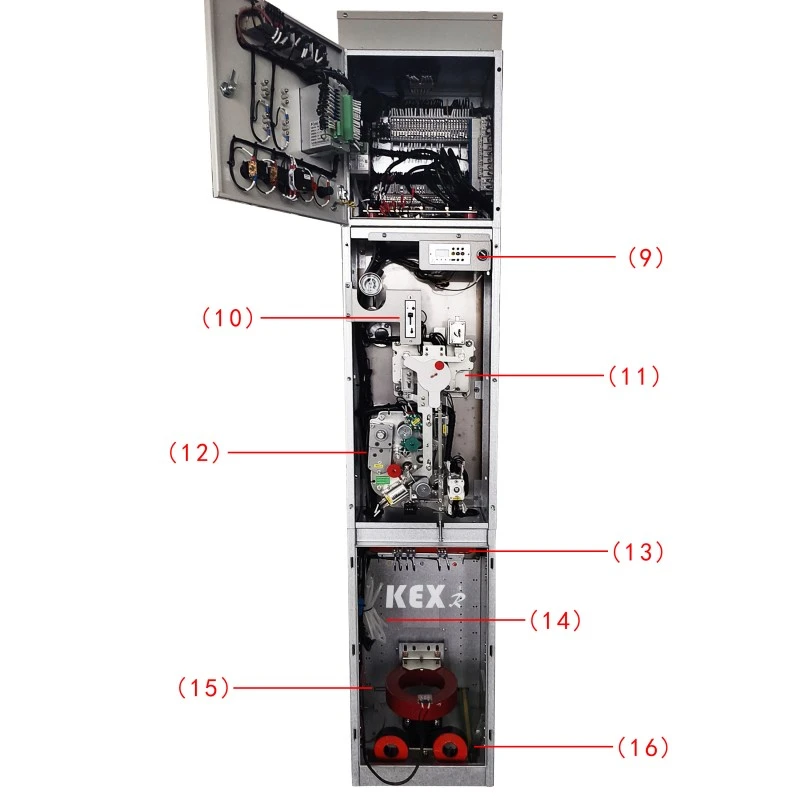

●Komponen

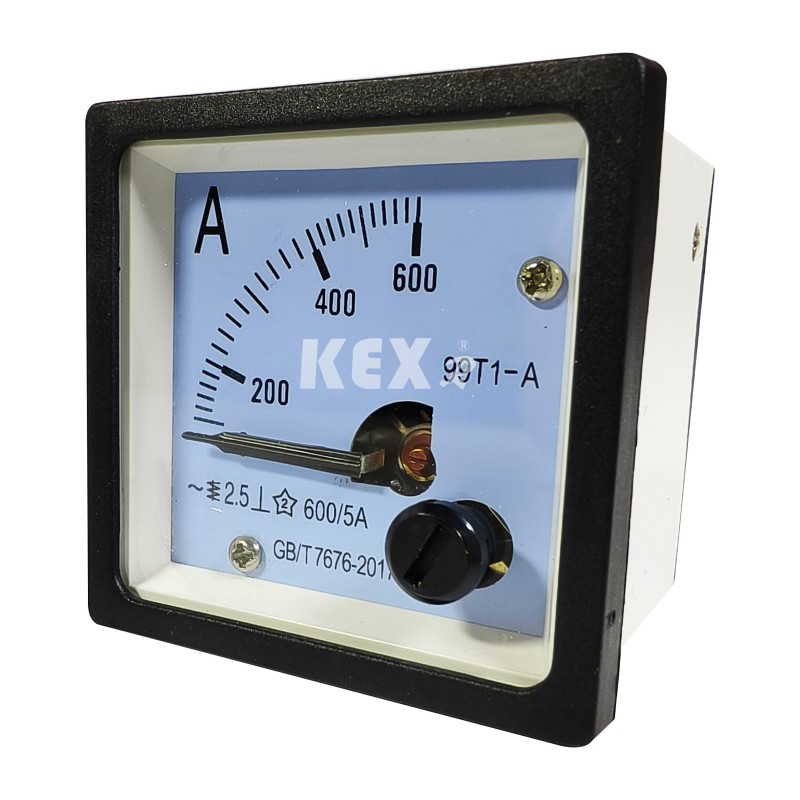

1.Ammeter

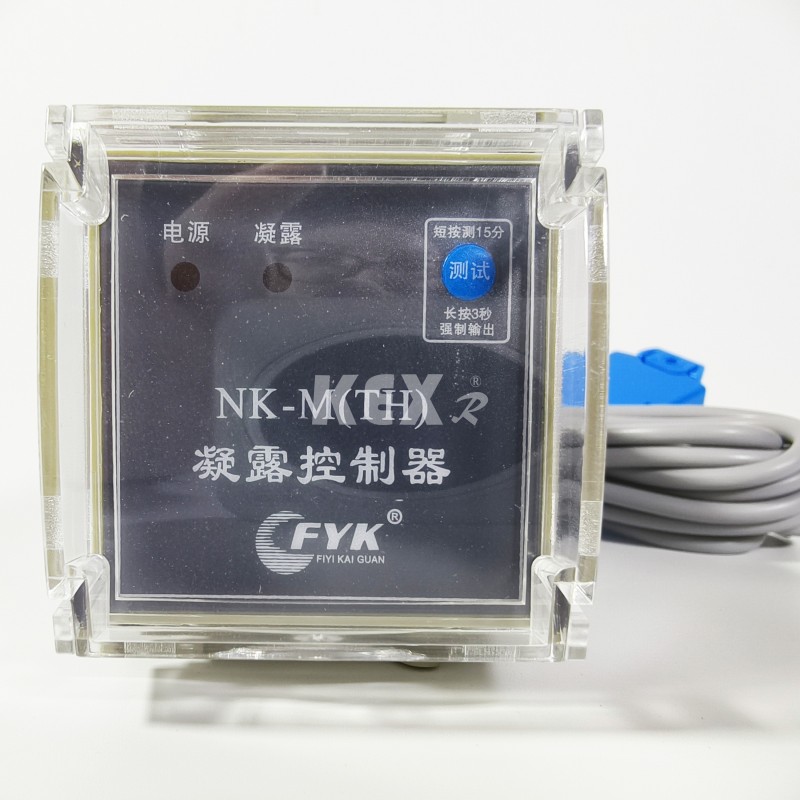

2. Pengawal pemeluwapan

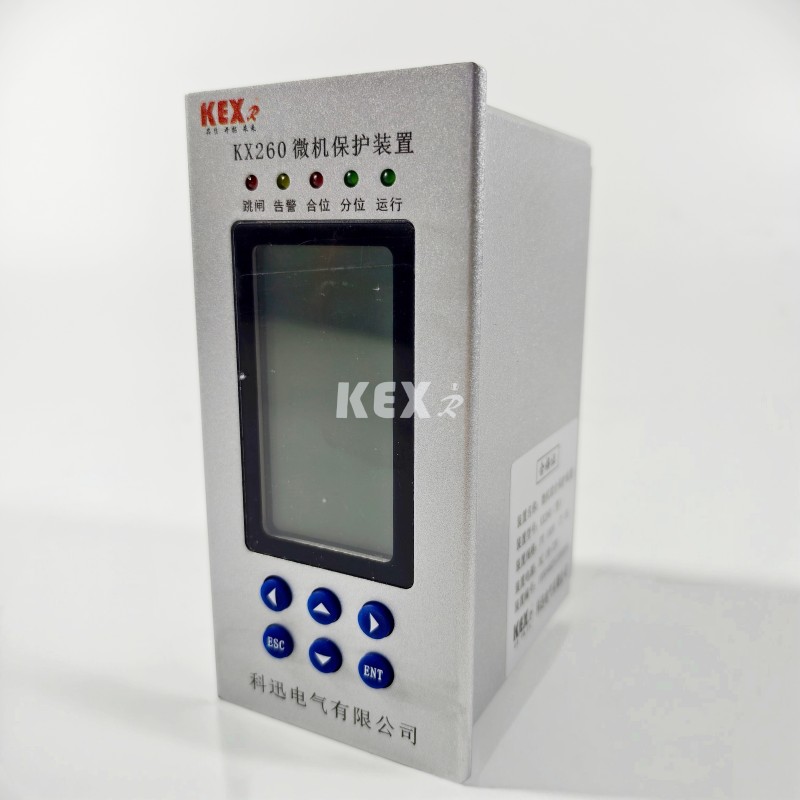

3.Peranti perlindungan mikrokomputer

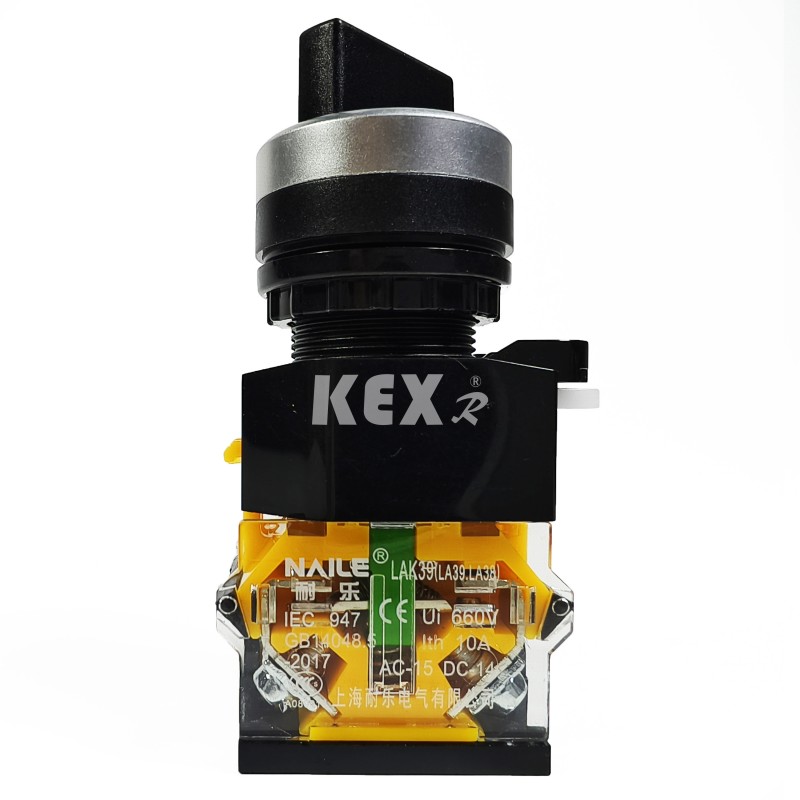

4. Butang

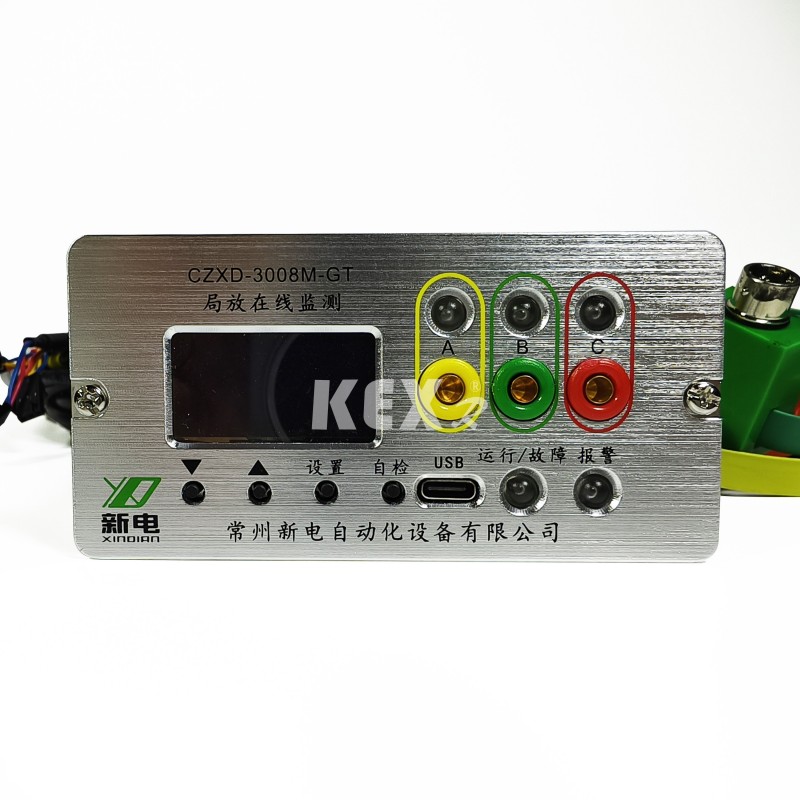

5. Pengesan nyahcas separa

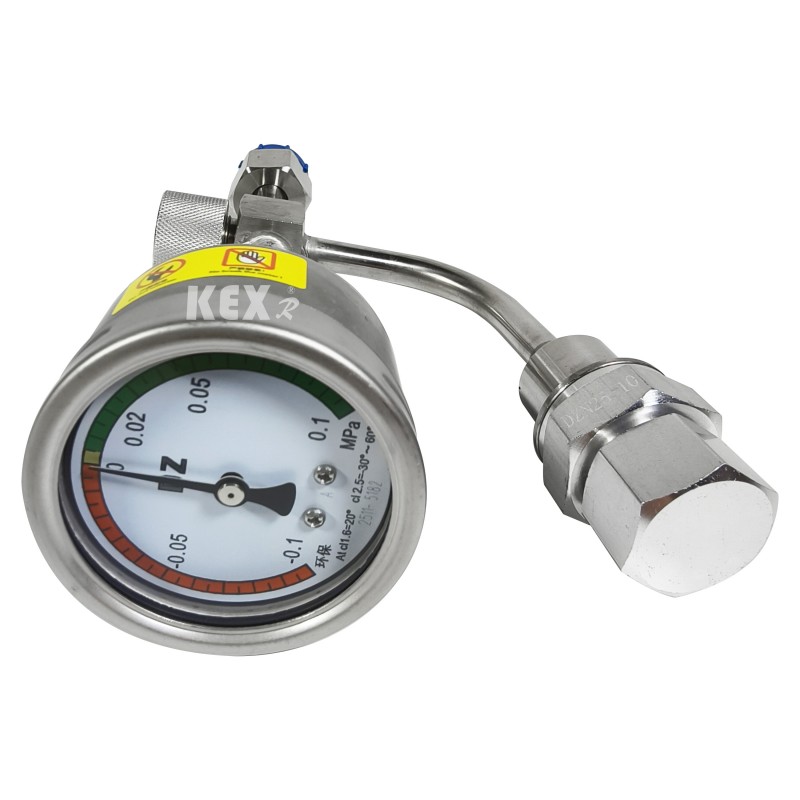

6.Barometer

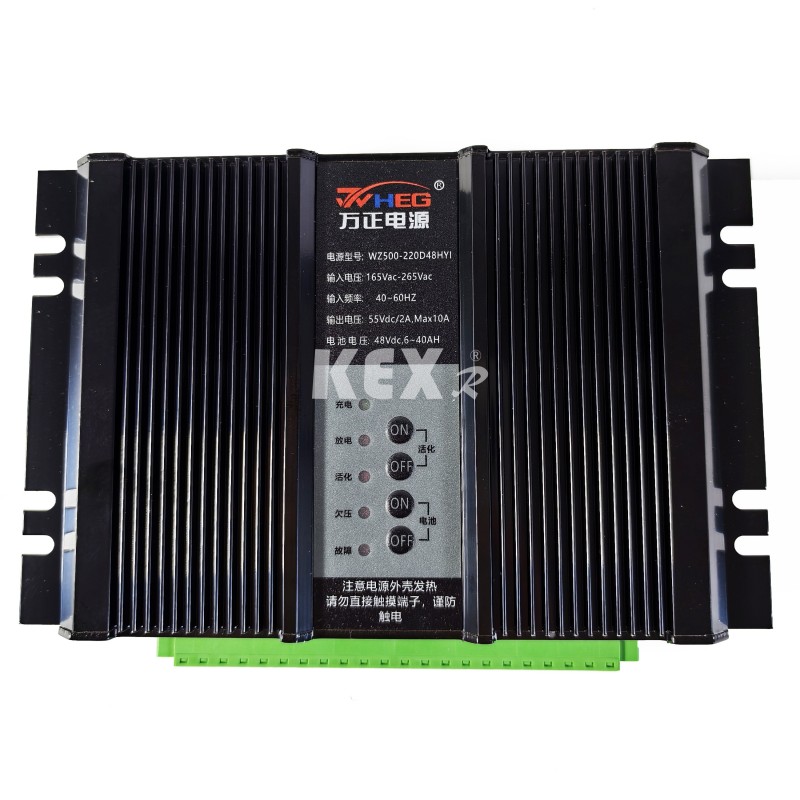

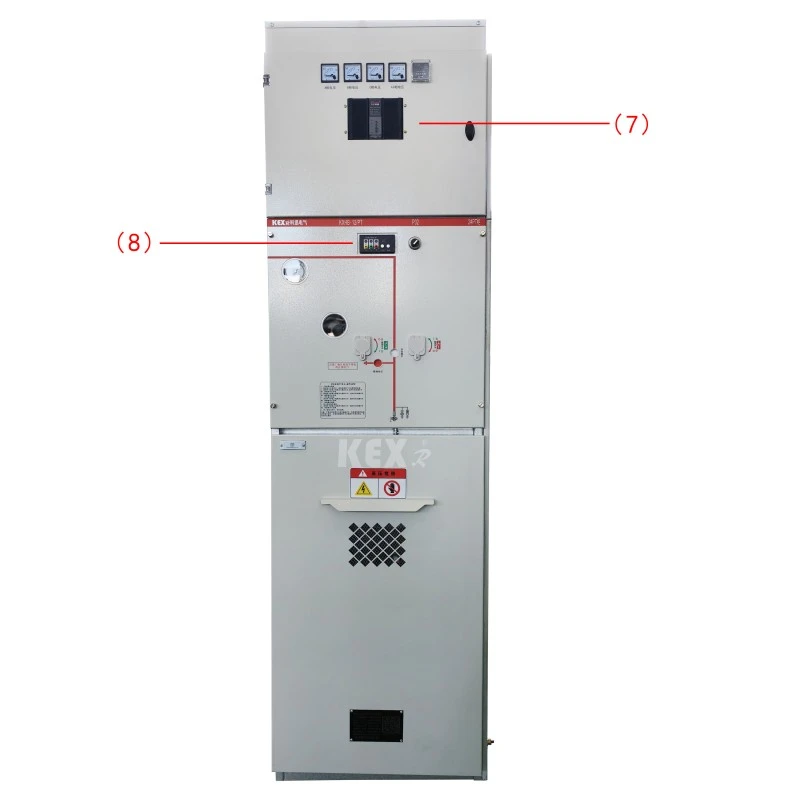

7. Bekalan kuasa

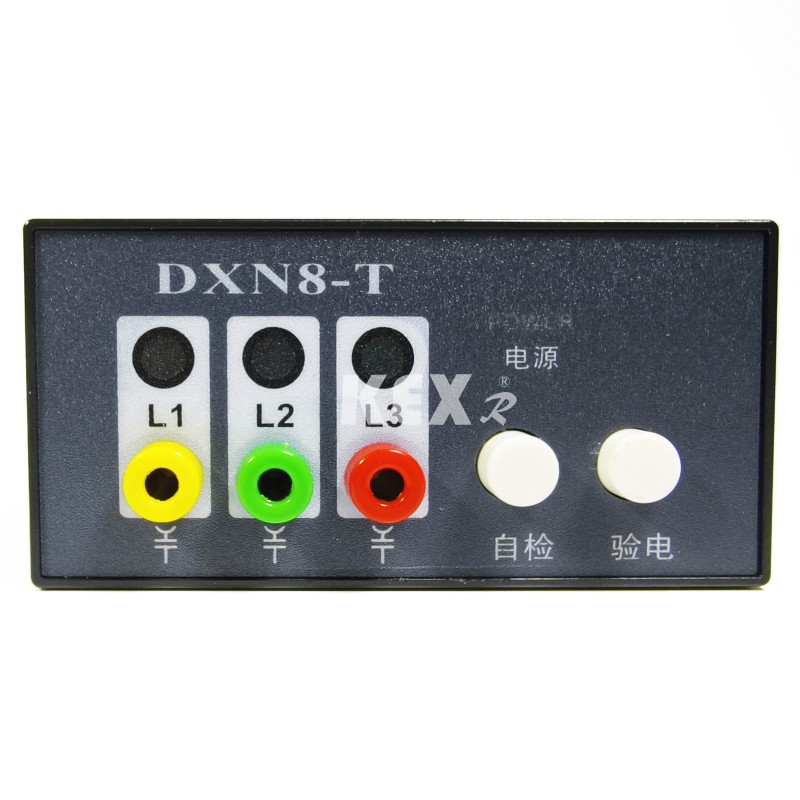

8. Paparan bercas

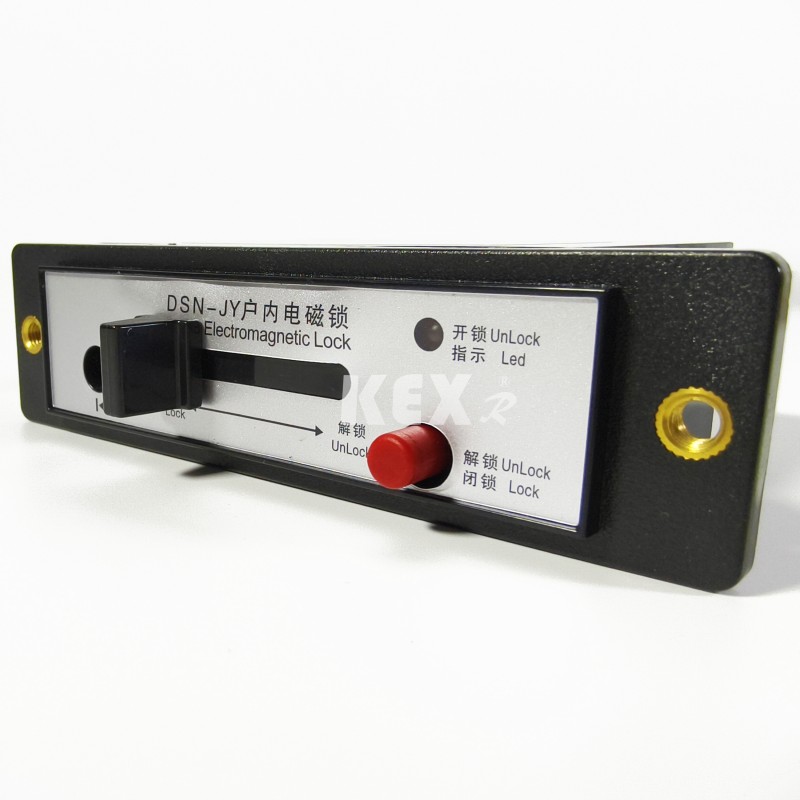

10. Kunci elektromagnet

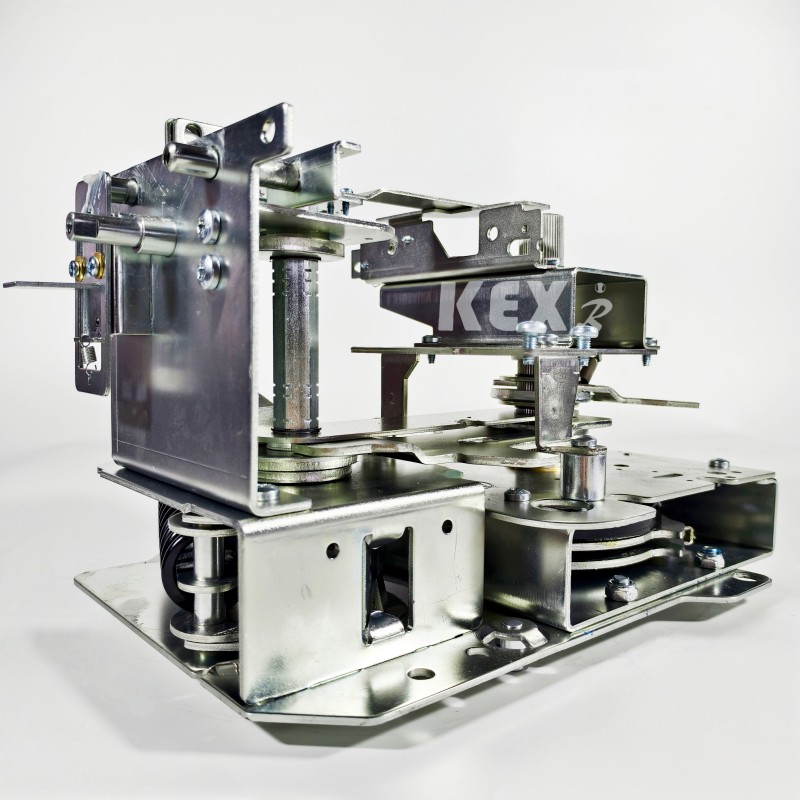

11. Mekanisme pengendalian manual

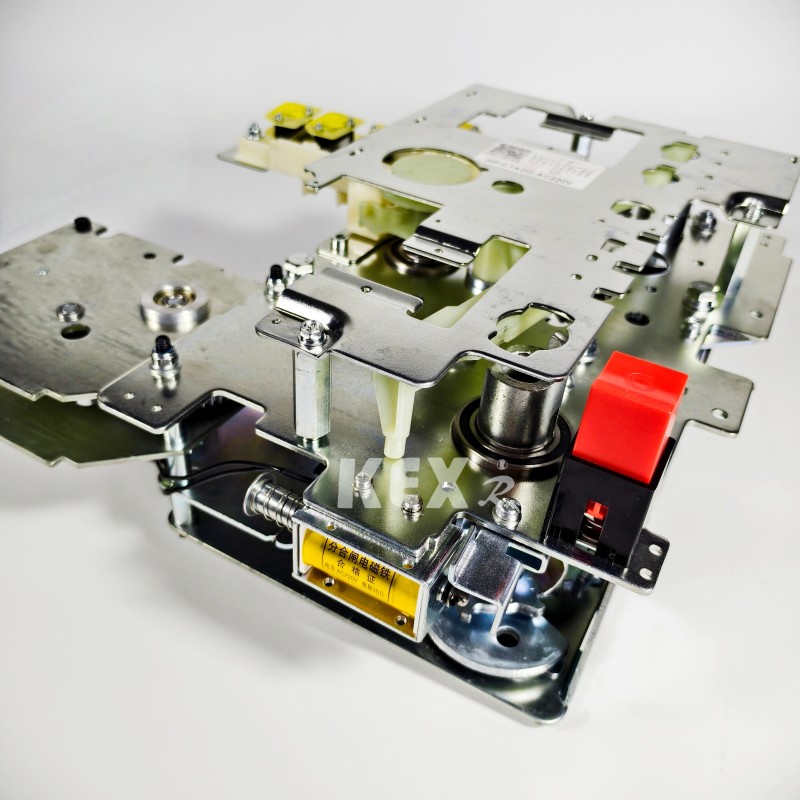

12. Mekanisme operasi elektrik

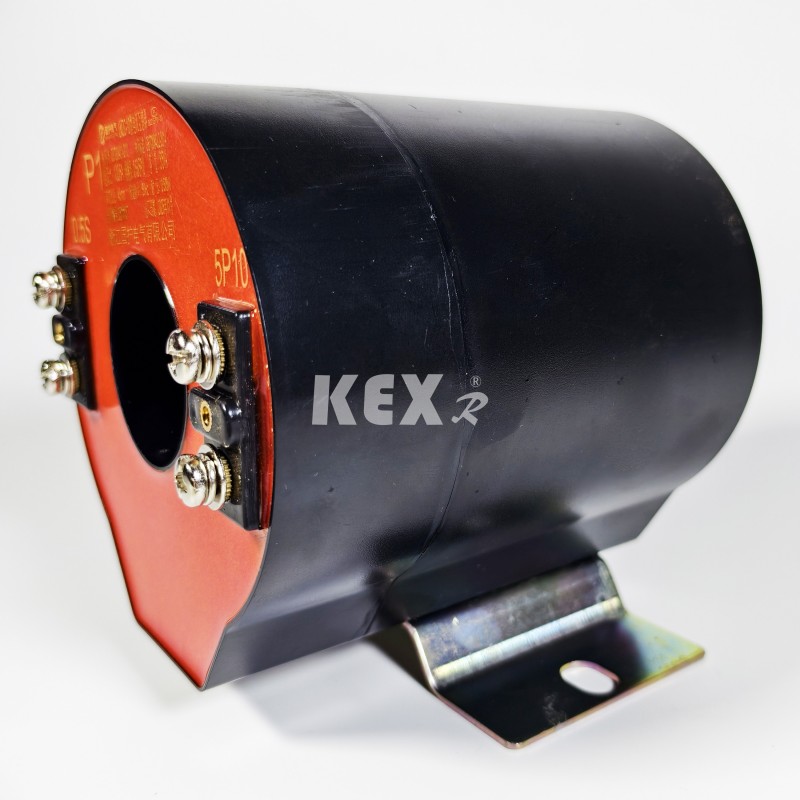

16. CT

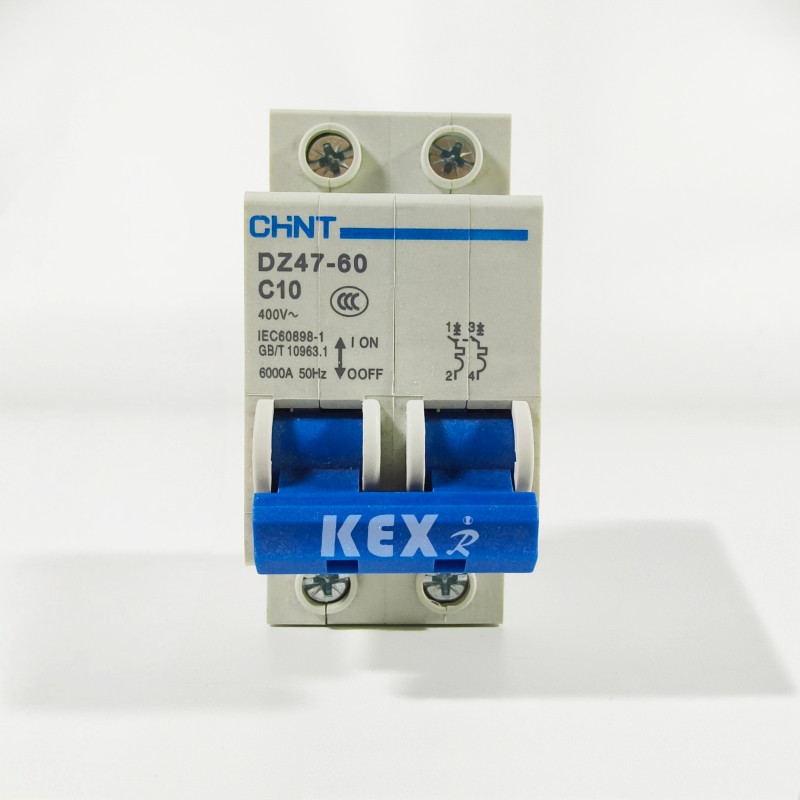

17.MCB

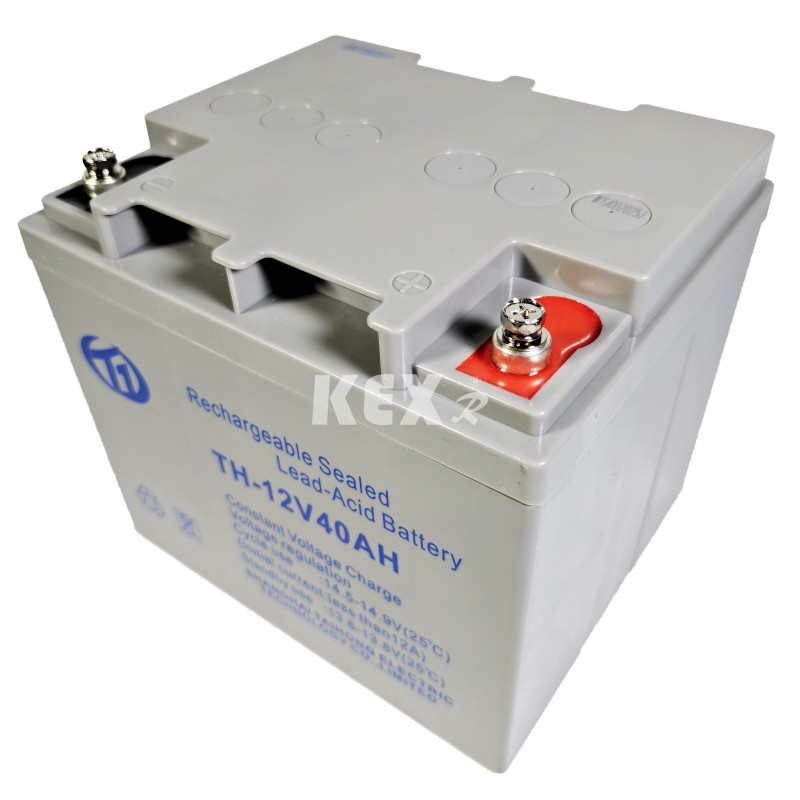

18. bateri simpanan

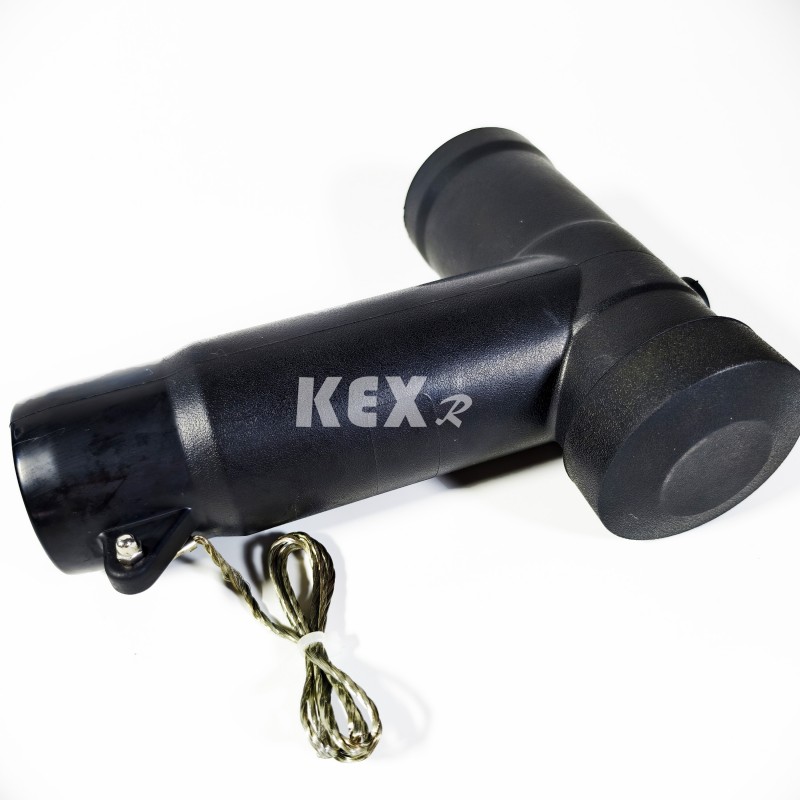

20. Palam kabel
● Syarat penggunaan
◆ Suhu ：-25~45℃
◆ Suhu harian maksimum: 35℃
◆ Ijazah IP：Pengedap badan yang dicas IP67, suis cangkerang kabinet IP4x
◆Udara sekeliling kabinet suis penebat gas mesra alam tidak seharusnya tercemar dengan jelas oleh gas mudah terbakar yang menghakis dan wap air.
◆Tiada tempat getaran ganas yang kerap, dan reka bentuk kekerasan di bawah bahagian yang keras memenuhi pelbagai keperluan.
● Piawaian
Kabinet suis penebat gas mesra alam jenis KXHB-12 memenuhi piawaian di bawah
◆Keperluan teknikal biasa standard GB/T 1022 untuk suis voltan tinggi dan alat kawalan. ◆ GB/T39063640.5kV peralatan suis dan kawalan tertutup logam AC AC.
◆ GB/T1985 Suis pengasing AC voltan tinggi dan suis pembumian
◆ GB/T38043.6-40.5kV suis beban voltan tinggi AC
◆ GB/T1984 Pemutus litar AC voltan tinggi
◆ GB/T4208 kod IP tahap perlindungan shell
◆ GB/T7354 Ukuran Nyahcas Separa
◆ GB/T311.1 Penyelarasan penebat Bahagian 1: Definisi, prinsip dan peraturan
●Jadual parameter teknikal kabinet suis penebat gas mesra alam
◆ Kabinet pemutus litar
|
item |
Unit |
Data |
|||
|
Voltan Ternilai |
KV |
12 |
|||
|
Kekerapan Dinilai |
HZ |
50 |
|||
|
Tahap penebat yang dinilai |
Tahan kekerapan kerja 1Min Voltan |
Ke grod，fasa ke fasa |
KV |
42 |
|
|
Rehat |
48 |
||||
|
Impuls pencahayaan menahan voltan（puncak） |
Ke grod，fasa ke fasa |
KV |
75 |
||
|
Rehat |
85 |
||||
|
Kekerapan kuasa 1min menahan voltan litar tambahan/kawalan (ke tanah) |
KV |
2 |
|||
|
Nilai Semasa |
A |
630 |
|||
|
Dinilai jangka pendek menahan arus（nilai maya） |
Litar utama/suis pembumian |
kA |
25/4s |
||
|
Litar pembumian |
kA |
21.7/4s |
|||
|
Puncak ternilai menahan arus |
Litar utama/suis pembumian |
kA |
63 |
||
|
Litar pembumian |
kA |
54.5 |
|||
|
Arus dan masa putus litar pintas yang dinilai |
kA/Masa |
25/30 |
|||
|
Arus penutupan litar pintas berkadar (puncak) |
kA |
63 |
|||
|
Arus putus pengecasan kabel yang diberi nilai |
A |
25 |
|||
|
Urutan operasi yang dinilai bagi pemutus O-0.3s-CO-180s-CO |
|
|
|||
|
Kehidupan mekanikal |
Pemutus /Pemutus |
Masa |
10000/3000 |
||
|
ijazah IP |
Kotak tertutup |
|
IP67 |
||
|
Cangkerang suis |
|
IP4X |
|||
|
Voltan gas |
Tahap pengecasan gas yang dinilai (20 ℃, voltan tolok) |
Mpa |
0.02 |
||
|
Gas ternilai Tahap fungsi min (20℃, voltan tolok) |
Mpa |
0 |
|||
|
Prestasi pengedap, |
Kadar kebocoran tahunan |
%/Tahun |
≤0.05 |
||
◆Muat kabinet suis
|
item |
Unit |
Data |
|||
|
Voltan Ternilai |
KV |
12 |
|||
|
Kekerapan Dinilai |
HZ |
50 |
|||
|
Tahap penebat yang dinilai |
Tahan kekerapan kerja 1Min Voltan |
|
KV
|
|
|
|
|
|
||||
|
Impuls pencahayaan menahan voltan（puncak） |
|
KV
|
|
||
|
|
|
||||
|
Kekerapan kuasa 1min menahan voltan litar tambahan/kawalan (ke tanah) |
KV |
2 |
|||
|
Nilai Semasa |
A |
630 |
|||
|
Dinilai jangka pendek menahan arus（nilai maya） |
Litar utama/suis pembumian |
KA |
25/4s |
||
|
Litar pembumian |
KA |
21.7/4s |
|||
|
Puncak ternilai menahan arus |
Litar utama/suis pembumian |
KA |
63 |
||
|
Litar pembumian |
KA |
54.5 |
|||
|
Arus penutupan litar pintas berkadar (puncak) |
Suis beban/suis pembumian |
KA |
63 |
||
|
Nilai beban aktif mengganggu arus |
A |
630 |
|||
|
Arus gangguan gelung tertutup yang dinilai |
A |
630 |
|||
|
5% Nilai beban aktif mengganggu arus |
A |
31.5 |
|||
|
Arus putus pengecasan kabel yang diberi nilai |
A |
10 |
|||
|
Masa rehat beban aktif dinilai |
Masa |
100 |
|||
|
Pemecahan arus kerosakan tanah |
A/Masa |
31.5/10 |
|||
|
Arus pengecasan talian dan kabel diputuskan di bawah keadaan kerosakan tanah. |
A/Masa |
17.4/10 |
|||
|
Kehidupan mekanikal |
Pemutus /Pemutus |
A/Masa |
10000/3000 |
||
|
ijazah IP |
Kotak tertutup |
|
IP67 |
||
|
Cangkerang suis |
|
IP4X |
|||
|
Voltan gas |
Tahap pengecasan gas yang dinilai (20 ℃, voltan tolok) |
Mpa |
0.02 |
||
|
Gas ternilai Tahap fungsi min (20℃, voltan tolok) |
Mpa |
0 |
|||
|
Prestasi pengedap, |
Kadar kebocoran tahunan |
%/Tahun |
≤0.05 |
||

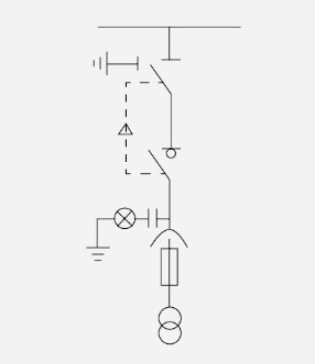

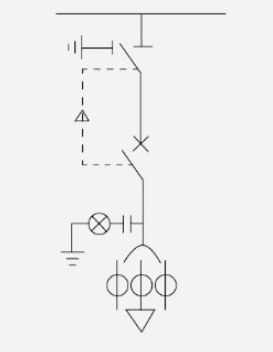

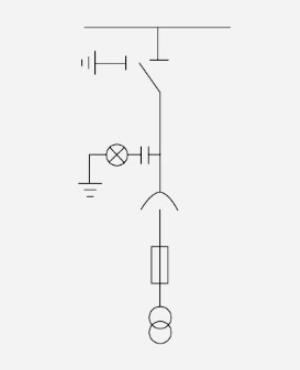

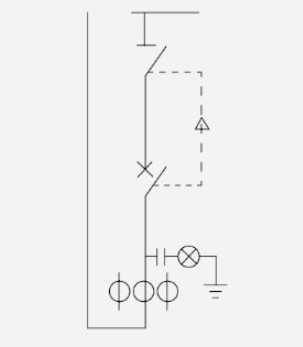

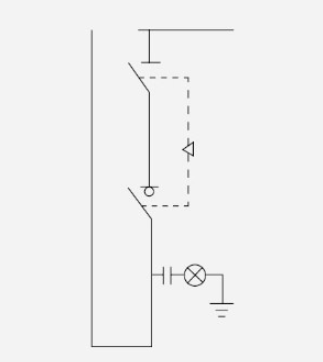

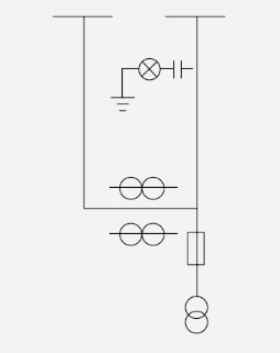

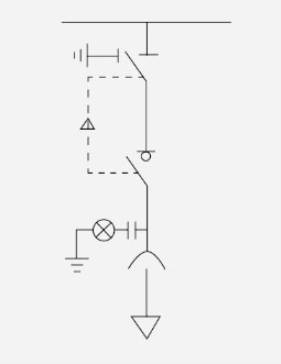

● Skim konfigurasi kabinet
○ Skim 1
CL650mm
◆Aksesori asas
▶Buat suis
▶Suis Pengasing Dua Stesen
▶Meter paparan langsung
▶Bar Bas Standard
▶Pemegang operasi
▶Hubungi Busbar
◇ aksesori pilihan
▶Mekanisme operasi elektrik
▶Alat paparan digital
▶Alat penunjuk kunci elektromagnet bekalan kuasa DC
▶Tiga dalam dua saling mengunci mekanikal
▶Pemantauan dalam talian kebuk voltan rendah penangkap
▶Alat paparan digital
▶Perlindungan pasif
▶Menaikkan tempat duduk
▶Modul penerus
▶Kebuk voltan rendah
▶Dua dalam satu penangkap kilat saling kunci mekanikal
▶Bekalan kuasa DC (12j-24Ah) instrumen penunjuk kunci elektromagnet Meninggikan tempat duduk
PTC500mm
◆Aksesori asas
▶Buat suis
▶Pemutus tiga stesen paparan langsung bas standard beroperasi
▶mengendalikan pengubah voltan
▶PT tiub bercantum
▶Palam kabel siku (termasuk kabel)
◇ aksesori pilihan
▶Mekanisme operasi elektrik
▶Alat paparan digital
▶Alat penunjuk kunci elektromagnet bekalan kuasa DC
▶Tiga dalam dua saling kunci mekanikal Pemantauan penangkap dalam talian
▶Kebuk voltan rendah
▶Alat paparan digital
▶Perlindungan pasif
▶Modul Penerus tempat duduk tinggi
▶Kebuk voltan rendah
▶Dua dalam satu perkakas saling kunci mekanikal
▶Bekalan kuasa DC (12j-24Ah) kunci elektromagnet instrumen penunjuk
▶Menaikkan tempat duduk
PTi500mm
◆Aksesori asas
▶Suis pengasing tiga stesen
▶Paparan yang dicas
▶Bas biasa
▶Pemegang kendalian
▶Pengubah voltan
▶PT tiub bercantum
▶Palam kabel siku (termasuk kabel)
◇ aksesori pilihan
▶Mekanisme operasi elektrik
▶Alat paparan digital
▶Alat penunjuk kunci elektromagnet bekalan kuasa DC
▶Tiga dalam dua saling mengunci mekanikal
▶Pemantauan dalam talian terhadap penangkap
▶Kebuk voltan rendah
▶Alat paparan digital
▶Perlindungan pasif
▶Menaikkan tempat duduk
▶Modul penerus
▶Kebuk voltan rendah
▶Dua dalam satu penangkap interlock mekanikal
▶Bekalan kuasa DC (12j-24Ah) kunci elektromagnet instrumen penunjuk
▶Menaikkan tempat duduk
PT 500mm
◆Aksesori asas
▶Paparan yang dicas
▶Bas biasa
▶Pengubah voltan
▶PT tiub bercantum
▶Palam kabel siku (termasuk kabel)
◇ aksesori pilihan
▶Mekanisme operasi elektrik
▶Alat paparan digital
▶Alat penunjuk kunci elektromagnet bekalan kuasa DC
▶Tiga dalam dua saling mengunci mekanikal
▶Pemantauan dalam talian terhadap penangkap
▶Kebuk voltan rendah
▶Alat paparan digital
▶Perlindungan pasif
▶Menaikkan tempat duduk
▶Modul penerus
▶Kebuk voltan rendah
▶Dua dalam satu penangkap interlock mekanikal
▶Bekalan kuasa DC (12j-24Ah) kunci elektromagnet instrumen penunjuk
▶Menaikkan tempat duduk
PTS500
◆Aksesori asas
▶Pengubah voltan
▶PT tiub bercantum
▶Palam kabel siku (termasuk kabel)
◇ aksesori pilihan
▶Penangkap kilat
▶Pemantauan dalam talian terhadap penangkap
▶Bekalan kuasa DC (12j-24Ah)
▶Alat penunjuk ruang voltan rendah
▶ Kunci elektromagnet instrumen paparan digital
▶Menaikkan tempat duduk
M 650mm
◆Aksesori asas
▶Paparan yang dicas
▶Bas panjang dan pendek
▶Bas pemindahan
▶Pengubah voltan
▶Tangki dos tiub bercantum PT
▶Pengubah voltan
◇ aksesori pilihan
▶Alat penunjuk ruang voltan rendah
▶ Kunci elektromagnet instrumen paparan digital
▶Menaikkan tempat duduk
▶Pengawal suhu dan kelembapan
Nota: Jika suis pengasing positif ditambah sebelum PT, lebar kabinet hendaklah ditukar kepada 1000mm, dan dimensi lain kekal tidak berubah.
○ Skim 2
C 420mm
◆Aksesori asas
▶Suis pengasing tiga stesen
▶Paparan yang dicas
▶Bas biasa
▶Pemegang kendalian
▶Buat suis
◇ aksesori pilihan
▶Penangkap kilat mekanisme operasi elektrik
▶Insurans komprehensif
▶Alat paparan digital
▶Kunci elektromagnet bekalan kuasa DC
▶Pengubah jujukan sifar
▶Instrumen penunjuk kerosakan (dengan ukuran suhu) ▶Pemantauan penangkap dalam talian
▶Perlindungan pasif
▶Menaikkan tempat duduk
▶Modul penerus
▶Pengubah arus teras teras
▶Penunjuk kerosakan EKL-4
▶Kebuk voltan rendah
▶Sambungan dua dalam satu mekanikal
▶Peranti pengunci pembumian talian masuk
▶Tiga dalam dua saling mengunci mekanikal
▶Aksesori kabel
V 420mm
◆Aksesori asas
▶3 pemutus kedudukan
▶Paparan yang dicas
▶Bar bas standard
▶Pemegang operasi
▶Pemutus litar
▶CT
◇ aksesori pilihan
▶Mekanisme operasi elektrik
▶Peranti mengelak
▶Insurans komprehensif
▶Alat paparan digital
▶Kunci elektromagnet bekalan kuasa DC
▶Pengubah jujukan sifar
▶Instrumen penunjuk kerosakan (dengan ukuran suhu).
▶Pemantauan dalam talian terhadap penangkap
▶Perlindungan pasif
▶Menaikkan tempat duduk
▶Modul penerus
▶Pengubah arus teras teras
▶Penunjuk kerosakan EKL-4 Ruang voltan rendah
▶Sambungan dua dalam satu mekanikal
▶Peranti pengunci pembumian talian masuk
▶Tiga dalam dua saling mengunci mekanikal
▶Aksesori kabel
V 650mm
◆Aksesori asas
▶Suis pengasing dua stesen
▶Paparan yang dicas
▶Bas biasa
▶Pemutus litar pemegang kendalian
▶Pengubah semasa
▶Menyambung bas
◇ aksesori pilihan
▶Mekanisme operasi elektrik
▶Insurans komprehensif
▶Kebuk voltan rendah
▶Sambungan dua dalam satu mekanikal
▶Tiga dalam dua saling mengunci mekanikal
▶Alat penunjuk bekalan kuasa DC
▶Alat paparan digital
▶Menaikkan tempat duduk
▶Modul penerus perlindungan pasif
▶Kunci elektromagnet
○ Skim 3
DI 420mm
◆Aksesori asas
▶Paparan yang dicas
▶Bar bas standard
◇ aksesori pilihan
▶Penangkap aksesori kabel
▶Pemantauan dalam talian terhadap penangkap
▶Penunjuk kerosakan Penunjuk kerosakan EKL-4 (dengan ukuran suhu) ▶Kunci elektromagnet
▶Menaikkan tempat duduk
DI 420mm
◆Aksesori asas
▶Paparan yang dicas
▶Bar bas standard
▶Pemegang operasi
▶2 pemutus kedudukan
◇ aksesori pilihan
▶Kebuk voltan rendah
▶Sambungan dua dalam satu mekanikal
▶Tiga dalam dua saling mengunci mekanikal
▶Kerusi mengangkat kunci elektromagnet

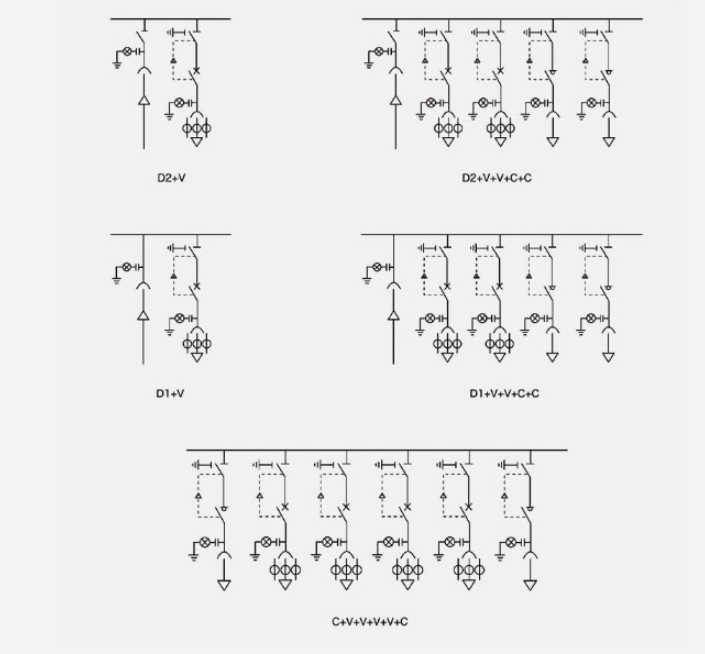

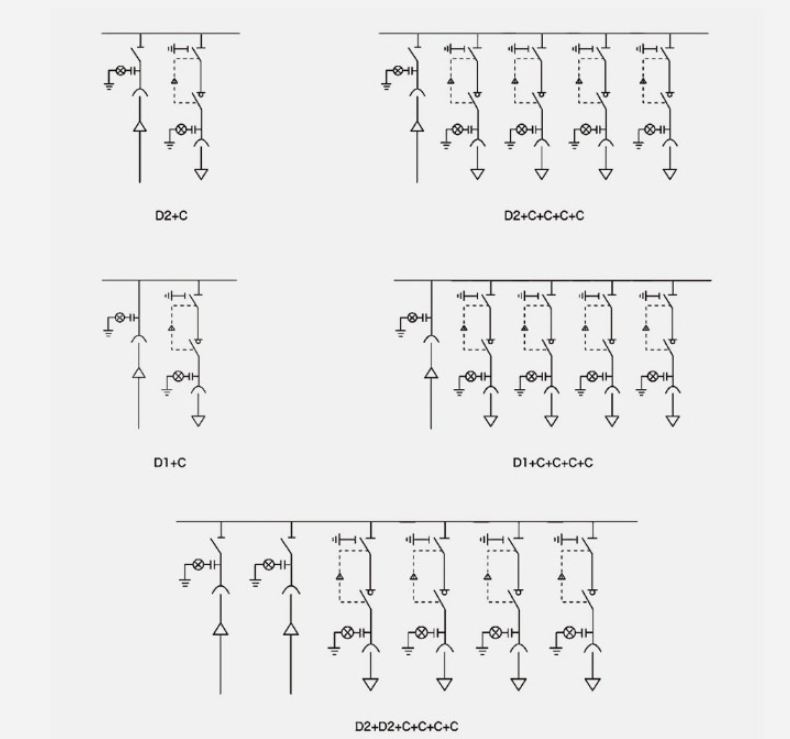

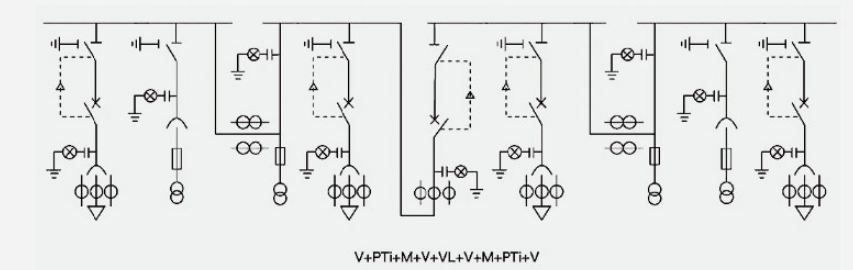

●Gabungan skema biasa 1
Nota: Skim rujukan gabungan biasa di atas boleh digabungkan dalam pelbagai cara mengikut keperluan pengguna.
Kombinasi skema biasa 2
Nota: Skim rujukan gabungan biasa di atas boleh digabungkan dalam pelbagai cara mengikut keperluan pengguna.
Skim pembahagian ATS
● Tukar arahan pengendalian

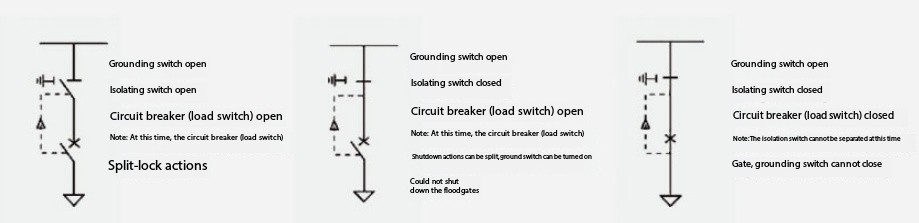

Tukar kedudukan, keadaan dan saling kunci
Langkah-langkah operasi：
Penghantaran kuasa： Gantung (tutup) pintu atas dan bawah dengan pemutus litar (suis beban) → suis pembumian dengan suis pengasing → pemutus litar (suis beban) dengan penghantaran kuasa selesai.
Potongan kuasa：Pemutus (suis beban) → pemutus → suis pembumian → pemutus (suis beban) dipunggah (dibuka) dan pintu digelapkan.
● Arahan pemasangan

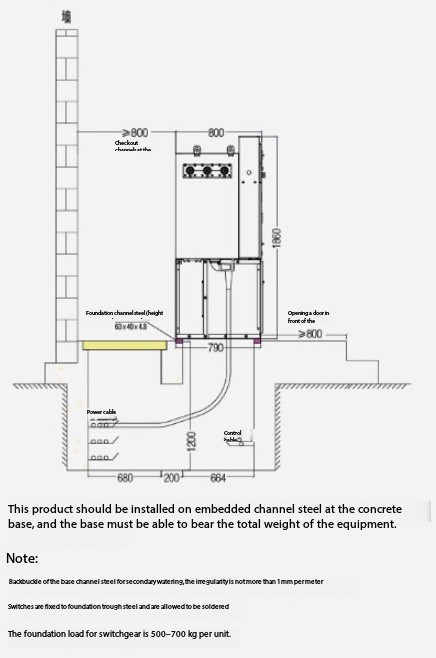

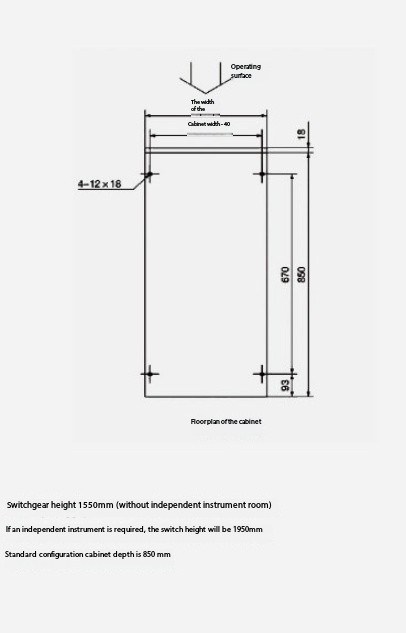

◆Asas dan dimensi keseluruhan
◆Kabinet dan dimensi pemasangan keseluruhan
