Unit utama cincin modular

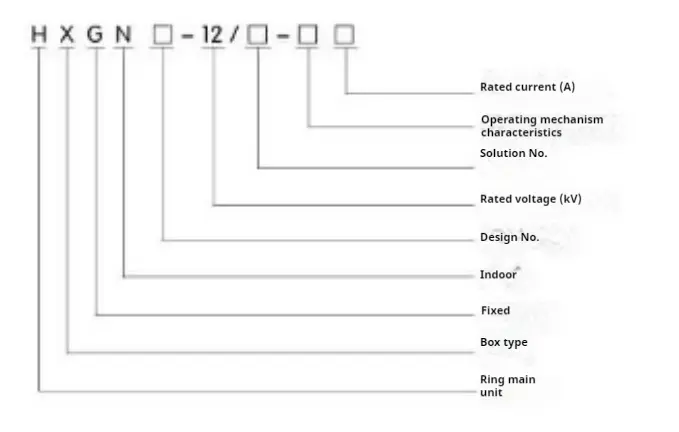

○ Model Meaning

○ Kegunaan utama dan skop aplikasi unit utama cincin modular HXGH-12

Unit utama cincin modular sesuai untuk set lengkap 3 3.6-12kV tiga fasa berselang dengan seksyen bas tunggal 50Hz, yang digunakan untuk menerima dan mengedarkan tenaga elektrik, dan mempunyai fungsi mengawal, melindungi dan memantau litar. Ia boleh digunakan untuk pelbagai jenis loji kuasa, pencawang, perusahaan perindustrian dan perlombongan, bangunan bertingkat tinggi dan tempat lain, dan juga boleh digabungkan dengan kabinet rangkaian cincin yang akan digunakan di stesen beralih.

○ Struktur utama dan ciri-ciri unit utama cincin modular HXGH-12

▶ Unit utama cincin modular dikimpal dengan keluli sudut berkualiti tinggi.

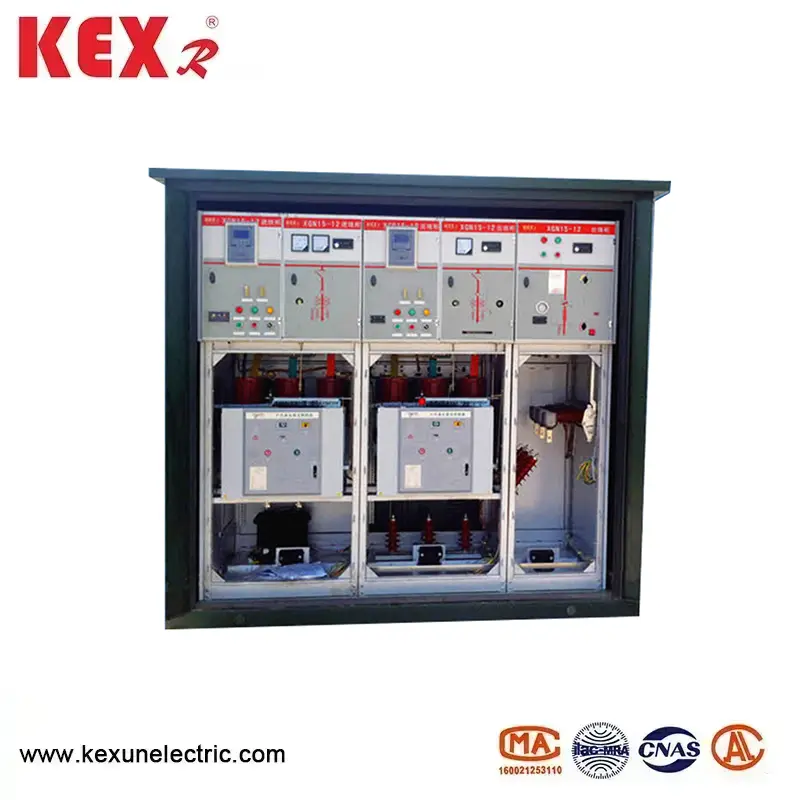

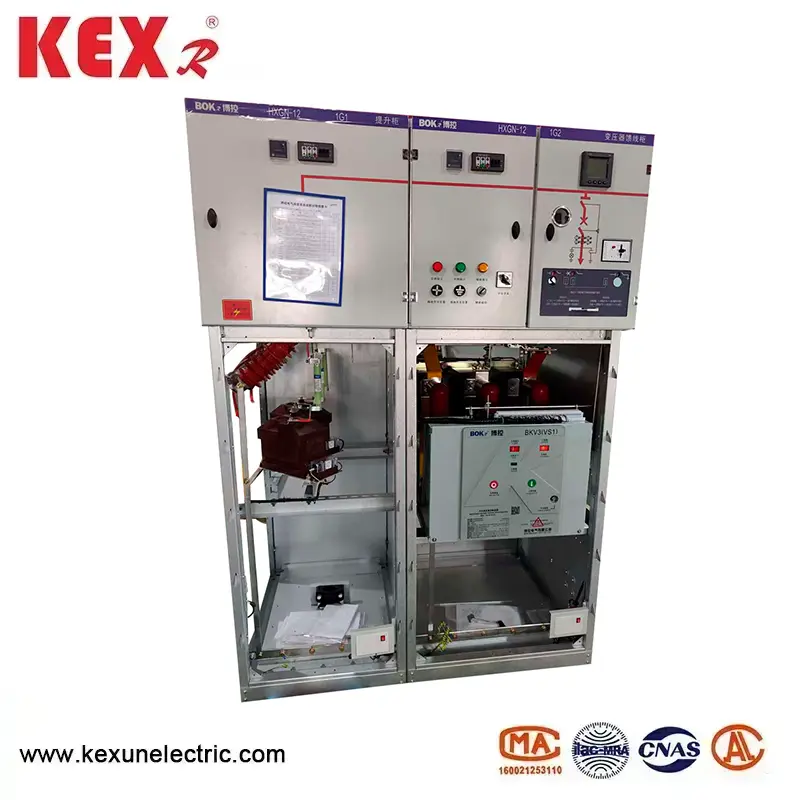

▶ Bilik pemutus litar terletak di bahagian tengah (lebih rendah) kabinet, yang mudah untuk pemasangan, debugging dan penyelenggaraan. Standard ini dilengkapi dengan pemutus litar ZN63AIVS1-12), dan terdapat saluran pelepasan tekanan untuk memastikan keselamatan peribadi.

▶ Pemecatan Rotary Lanjutan dan boleh dipercayai boleh digunakan untuk memasuki ruang pemutus litar dengan selamat untuk penyelenggaraan apabila bas utama dikenakan. Disconnector berputar lanjutan dan boleh dipercayai dengan selamat boleh memasuki bilik pemutus litar untuk penyelenggaraan apabila bas utama berkuasa.

▶ Tahap perlindungan unit utama cincin modular ialah IP2X.

▶ Dilengkapi dengan peranti pengunci mekanikal wajib yang boleh dipercayai dan berfungsi sepenuhnya, yang dapat memenuhi keperluan "lima langkah berjaga -jaga" dengan mudah dan berkesan.

▶ Mempunyai sistem asas yang boleh disalahgunakan.

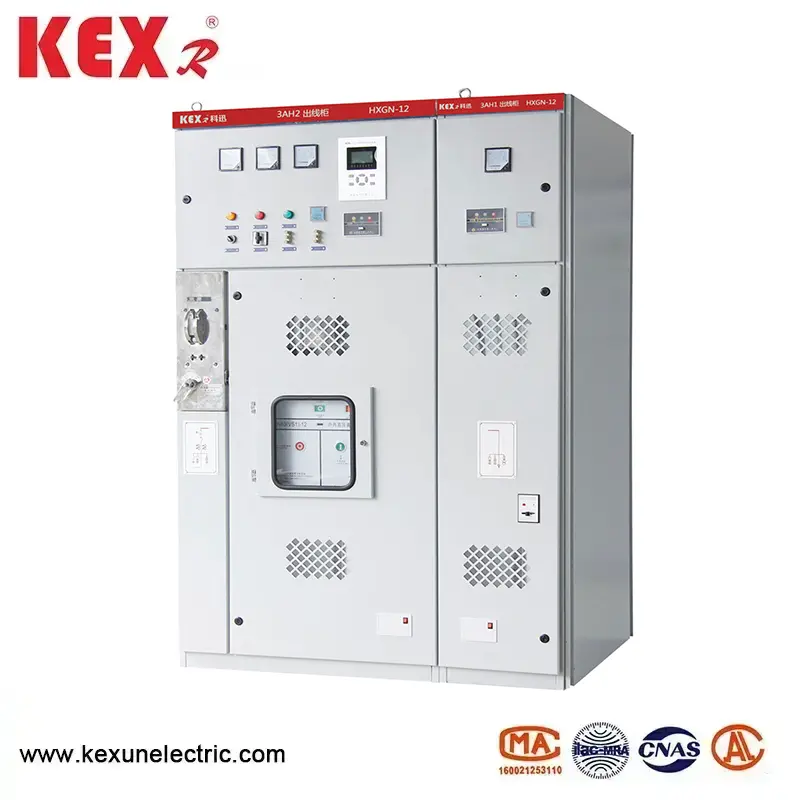

▶ Pintu dilengkapi dengan tetingkap pemerhatian, yang dengan jelas dapat melihat keadaan kerja komponen di kabinet.

▶ Mekanisme operasi dikunci oleh kunci mekanikal yang lebih dipercayai daripada XGN66-12.

▶ Kabel masuk dan keluar adalah lebih rendah daripada bahagian depan bahagian bawah kabinet, yang mudah untuk pengguna menyambung.

○ Menggunakan keadaan persekitaran unit utama cincin modular HXGH-12

1. Had atas suhu ambien adalah +40 ℃ dan had bawah ialah -10 ℃;

2. Ketinggian unit utama cincin modular hendaklah kurang daripada 1000m;

3. Nilai purata harian kelembapan relatif udara tidak melebihi 95%, dan nilai purata bulanan tidak melebihi 90%; Nilai purata harian wap air tidak melebihi 2.2x10-3MPa, dan nilai purata bulanan ialah 1.8x10-3mpa;

● Parameter teknikal utama HXGN □ -12 Jenis Unit Utama Cincin Modular
