AIS switchgear

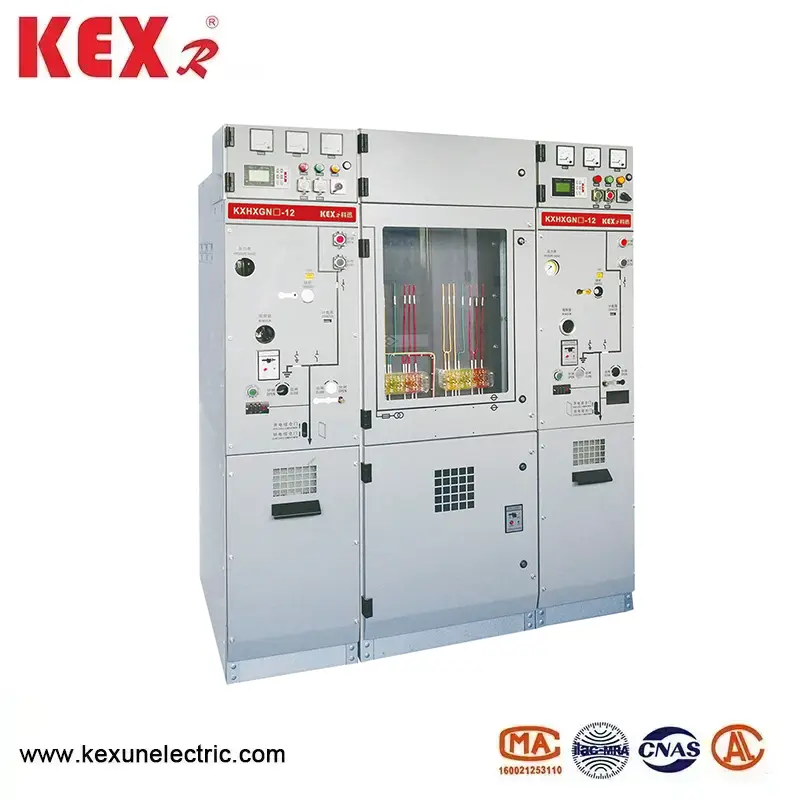

KXHXGN-12 jenis AIS switchgear yang dihasilkan oleh KEXR, pembekal peralatan penghantaran dan pengedaran kuasa di China, adalah kabinet rangkaian cincin yang dilengkapi dengan gas (C-GIS) dengan gas perlindungan dan gas bercampur.
Model: KXHXGN-12
Jenama: KEXR

Hantar Pertanyaan

Penerangan Produk

● Ciri utama suis AIS

(1) Kelebihan perlindungan alam sekitar

◆ SFGA percuma: AIS Switchgear mengamalkan udara kering, nitrogen atau gas perlindungan alam sekitar (seperti G, Airplus®, dan lain-lain) digunakan, yang selaras dengan peraturan EU F-GAS dan dasar "Karbon Double" China.

◆ Pelepasan karbon rendah: Berbanding dengan kabinet rangkaian cincin SF, GWP (potensi pemanasan global) mendekati sifar.

(2) Reka bentuk struktur

◆ Reka Bentuk Modular: Unit Switchgear AIS garis masuk, garis keluar, pemeteran dan PT boleh diperluas.

◆ Struktur tertutup: Tahap perlindungan AIS switchgear mencapai IP67, iaitu debu, kelembapan-bukti dan bukti pemeluwapan, sesuai untuk persekitaran yang keras.

◆ Saiz padat: Ia menjimatkan ruang daripada kabinet rangkaian cincin AIS dan lebih mesra alam daripada SF₆ GIS tradisional.

(3) Pilihan pintar

Pemantauan pintar (seperti DTU, pengukuran suhu dalam talian, pemantauan pelepasan separa, dan lain -lain) boleh dipilih untuk menyokong akses Internet of Things (IoT) dan merealisasikan operasi dan penyelenggaraan jauh.

● Parameter teknikal suis AIS

◆ Kabinet pemutus litar

Item				Unit	Data
Voltan dinilai				Kv	12
Kekerapan yang dinilai				Hz	50
Tahap terlindung	Kekerapan kerja 1min bertahan Voltan		Untuk menggembirakan, fasa ke fasa	Kv	42
			Rehat		48
	Impuls lampu menahan voltan (puncak)		Untuk menggembirakan, fasa ke fasa	Kv	75
			Rehat		85
	Kekerapan kuasa 1min menahan voltan litar tambahan/kawalan (ke tanah)			Kv	2
Arus dinilai				A	630
Nilai jangka pendek bertahan arus (nilai maya)			Litar Utama/Suis Earthing	The	25/4s
			Litar Earthing	The	21.7/4s
Puncak yang dinilai bertahan semasa			Litar Utama/Suis Earthing	The	63
			Litar Earthing	The	54.5
Cuti litar pintas semasa dan masa				ka/masa	25/30
Litar Pendek Nilai Tutup Semasa (Puncak)				The	63
Semasa mengecas kabel yang diberi nilai semasa				A	25
Urutan operasi yang diberi nilai pemutus O-0.3S-CO-180S-CO
Kehidupan Mechnical		Pemutus /pemutus		Masa	10000/3000
Ijazah ip		Kotak tertutup			IP67
		Shell swichgear			IP4x
Tekanan gas		Tahap pengecasan gas yang dinilai (20 ℃, tekanan tolok)		MPA	0.02
		Tahap Fuction Gas Min (20 ℃, tekanan tolok)		MPA	0
Prestasi pengedap,		Kadar kebocoran tahunan		%/Tahun	≤0.05

◆ Kabinet suis beban

Item			Unit	Data
Voltan dinilai			Kv	12
Kekerapan yang dinilai			Hz	50
Tahap terlindung	Kekerapan kerja 1min bertahan Voltan		Kv

	Impuls lampu menahan voltan (puncak)		Kv

	Kekerapan kuasa 1min menahan voltan litar tambahan/kawalan (ke tanah)		Kv	2
Arus dinilai			A	630
Nilai jangka pendek bertahan arus (nilai maya)		Litar Utama/Suis Earthing	The	25/4s
		Litar Earthing	The	21.7/4s
Puncak yang dinilai bertahan semasa		Litar Utama/Suis Earthing	The	63
		Litar Earthing	The	54.5
Litar Pendek Nilai Tutup Semasa (Puncak)		Muat suis/suis earthing	The	63
Beban aktif dinilai semasa mengganggu arus			A	630
Tutup gelung tertutup yang mengganggu semasa			A	630
5% dinilai beban aktif mengganggu arus			A	31.5
Semasa mengecas kabel yang diberi nilai semasa			A	10
Masa rehat beban aktif yang dinilai			Masa	100
Kerosakan tanah semasa pecah			A/masa	31.5/10
Arus pengisian garis dan kabel diputuskan di bawah keadaan kesalahan tanah.			A/masa	17.4/10
Kehidupan Mechnical	Pemutus /pemutus		A/masa	10000/3000
Ijazah ip	Kotak tertutup			IP67
	Shell swichgear			IP4x
Tekanan gas	Tahap pengecasan gas yang dinilai (20 ℃, tekanan tolok)		MPA	0.02
	Tahap Fuction Gas Min (20 ℃, tekanan tolok)		MPA	0
Prestasi pengedap,	Kadar kebocoran tahunan		%/Tahun	≤0.05

● Standard pelaksanaan suis AIS

◆ Keperluan teknikal umum GB/T 1022 piawai untuk suis voltan tinggi dan kawalan. ◆ GB/T39063640.5KV AC Metal Conseled Switchgear dan Peralatan Kawalan.

◆ GB/T1985 suis mengasingkan AC voltan tinggi dan suis asas

◆ GB/T38043.6-40.5kV AC suis beban voltan tinggi

◆ GB/T1984 pemutus litar AC voltan tinggi

◆ GB/T4208 Kod IP Tahap Perlindungan Shell

◆ GB/T7354 Pengukuran Pelepasan Separa

◆ GB/T311.1 Penyelarasan Penebat Bahagian 1: Definisi, Prinsip dan Peraturan

● Menggunakan syarat suis AIS

◆ Suhu maksimum: +45 darjah Celsius;

◆ Suhu minimum: -25 darjah Celsius;

◆ Suhu maksimum: (purata 24 jam) +35 darjah Celsius;

◆ Kelembapan relatif purata maksimum (24 jam 1: ≤ 95%; ketinggian: ≤ 1500m; kapasiti seismik: 8 darjah;

◆ Gred Perlindungan: Meterai badan yang dikenakan IP67, Tukar kabinet shell IP4x ；

◆ Udara sekitarnya tidak sepatutnya tercemar oleh gas mudah terbakar dan wap air.

◆ Tidak ada tempat getaran ganas yang kerap, dan reka bentuk kekerasan di bawah bahagian yang keras memenuhi semua jenis keperluan.

◆ Apabila ia digunakan di bawah keadaan persekitaran yang normal di luar GB/T3906, pengguna hendaklah berunding dengan KEXR

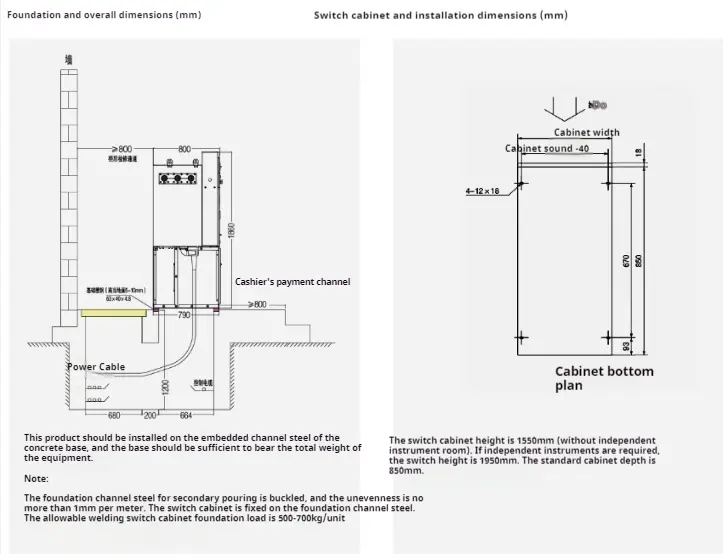

● Arahan pemasangan
