Peralatan suis tertutup logam berpakaian perisai

● Bidang permohonan

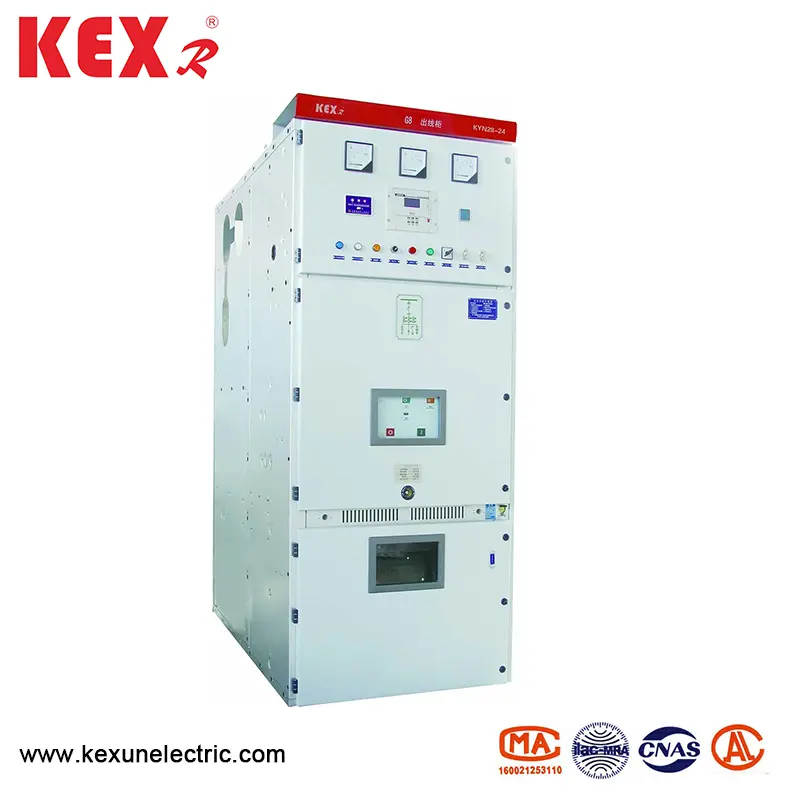

Jenis Kyn28-24 Peralatan Peralatan Peralatan Tutup Logam Beralih Beralur (selepas ini dirujuk sebagai peralatan suis) sesuai untuk sistem kuasa 50/60Hz yang diberi kuasa. Peralatan suis Kyn28-24 mempunyai pelbagai fungsi untuk mengelakkan salah operasi, termasuk menghalang tangan dari bergerak dengan beban, menghalang suis asas daripada menutup pemutus litar, menghalang suis asas dari menutup dengan elektrik, dan menghalangnya daripada memasuki petak langsung secara tidak sengaja. Jenis Kyn28-24 Peralatan Peralatan Peralatan Tutup Tutup Logam Dilengkapi dengan VS1-24 Series Voltan Tinggi AC Vakum Litar Vakum Handcart dan YD4G-24 Series Sealed Vacuit Circuit Breaker Handcart dengan prestasi yang sangat baik. Litar sekunder peralatan suis dilengkapi dengan komponen kawalan dan perlindungan yang maju dan boleh dipercayai; Bas mengamalkan bahan penebat haba yang boleh diselaraskan atau cara penebat bersalut epoksi, mengoptimumkan bentuk elektrod, dan badan kabinet padat dalam struktur. Ia adalah peralatan pengedaran kuasa dengan teknologi canggih, prestasi stabil, struktur yang munasabah, penggunaan mudah, keselamatan dan kebolehpercayaan.

● Standard pembuatan produk

Jenis Kyn28-24 Armor-clad peralihan logam peralatan suis tertutup memenuhi piawaian:

◆ Koordinasi penebat GB 311.1 Peralatan Penghantaran dan Transformasi Voltan Tinggi

◆ GB1984 Pemutus Litar AC Voltan Tinggi

◆ GB39063.6kV ~ 40.5kv AC Metal Consted Switchgear dan Peralatan Kawalan

◆ GB/T11022 Keperluan teknikal biasa piawaian untuk switchgear voltan tinggi dan kawalan. ◆ Keperluan teknikal umum IEC 60694 standard untuk suis voltan tinggi dan kawalan. ◆ IEC 62271-200: 2003 Switchgear voltan tinggi dan kawalan Bahagian 200: Voltan yang diberi nilai 1kV di atas 52kV dan di bawah AC logam tertutup suis dan peralatan kawalan.

● Parameter teknikal

● Struktur dan Prinsip Kerja

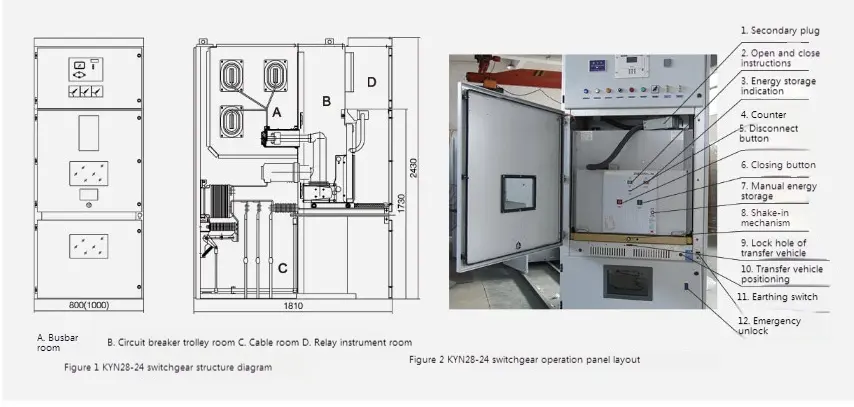

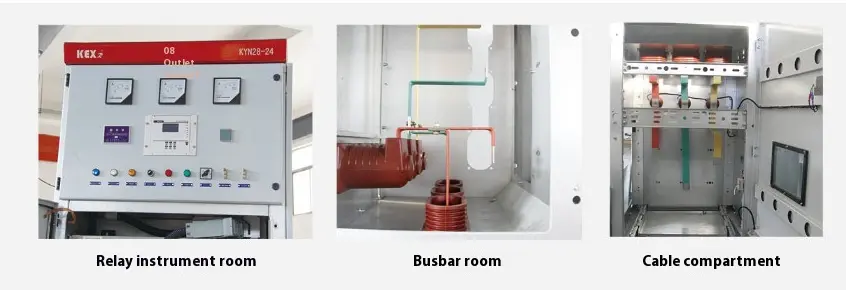

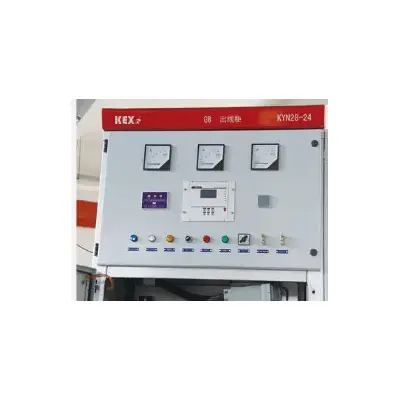

Jenis Kyn28-24 Peralatan Peralatan Peralatan Logam Tertutup Metal terdiri daripada kabinet dan bahagian-bahagian yang boleh ditanggalkan (biasanya dikenali sebagai handcart). Kabinet dibahagikan kepada beberapa petak berfungsi oleh partisi logam, seperti bilik bas, bilik pemutus litar, bilik kabel dan ruang instrumen relay. Bahagian yang boleh ditanggalkan dari suis boleh dilengkapi dengan handcart pemutus litar vakum, voltan pengubah voltan, tangan penangkap kilat, buatan tangan pengasingan dan handcart fius.

● Ciri -ciri struktur utama

Switchgear boleh diatur semula atau dipasang di dinding, yang bukan sahaja meningkatkan keselamatan dan fleksibiliti suis, tetapi juga mengurangkan ruang lantai.

◆ Cangkang

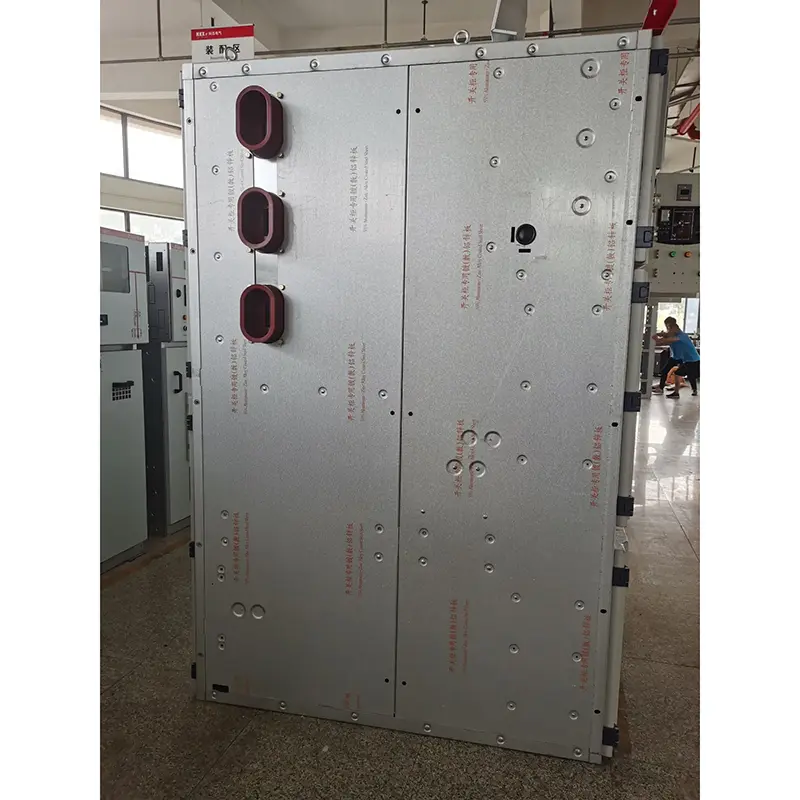

Cangkang jenis Kyn28-24 Peralatan Peralatan Tutup Tutup Peralatan Tutup Logam Terbuat dari plat keluli bersalut aluminium-zink yang diimport, yang diproses oleh alat mesin CNC dan dibuat oleh pelbagai proses lipatan. Seluruh kabinet mempunyai ketepatan tinggi dan ketahanan kakisan yang kuat dan rintangan pengoksidaan, dan kerana penggunaan teknologi lipat berganda, kabinet lebih ringan dalam berat keseluruhan, lebih tinggi dalam kekuatan mekanikal dan cantik dalam penampilan daripada kabinet peralatan lain yang serupa. Kabinet mengamalkan struktur yang dipasang, yang dihubungkan dengan kacang willow dan bolt kekuatan tinggi, supaya kitaran pemprosesan dan pengeluaran dipendekkan, bahagian-bahagiannya adalah sejagat, ruang lantai kecil, dan organisasi pengeluaran adalah mudah.

◆ THE HARDCART

Kerangka handcart diperbuat daripada plat keluli nipis dan dipasang oleh alat mesin CNC. Handcart dan kabinet mempunyai ketepatan yang hampir sama, dan interlock mekanikal adalah selamat, boleh dipercayai dan fleksibel. Handcart boleh dibahagikan kepada pemutus litar tangan, voltan pengubah voltan, pemeteran tangan, buatan tangan pengasingan, dan lain -lain. Handcarts dengan spesifikasi yang sama boleh ditukar secara bebas. Handcart mempunyai kedudukan pemotongan/ujian dan kedudukan kerja di kabinet, dan setiap kedudukan mempunyai peranti kedudukan. Untuk memastikan interlocking yang boleh dipercayai. Segala jenis punggung digerakkan dan ditarik balik oleh rod skru, yang ringan dan fleksibel untuk beroperasi dan sesuai untuk kakitangan yang bertugas. Apabila handcart perlu dikeluarkan dari kabinet, ia boleh dibawa dengan mudah dengan trak pemindahan khas untuk pelbagai pemeriksaan dan penyelenggaraan. Apabila kereta yang menjalankan kereta diangkut ke bilik pemutus litar kabinet, ia boleh dikunci dengan pasti dalam kedudukan off/ujian, dan lampu penunjuk kedudukan kabinet menunjukkan kedudukannya. Hanya selepas handcart dikunci sepenuhnya, mekanisme pendorong skru plumbum digoncang untuk menolak handcart ke kedudukan kerja. Apabila cakera tangan mencapai kedudukan kerja, daya operasi pemegang pendorong tiba -tiba meningkat dan tidak boleh diputar, dan lampu penunjuk kedudukan yang sepadan menunjukkan kedudukannya. Interlock mekanikal Handcart dapat dengan pasti memastikan pemutus litar dapat ditutup hanya apabila handcart berada di kedudukan kerja atau kedudukan ujian; Selain itu, handcart hanya boleh bergerak apabila pemutus litar berada dalam keadaan pembukaan.

◆ Peranti pelepasan tekanan

Peranti bantuan tekanan dipasang di atas bilik tangan, bilik bas dan bilik kabel. Apabila kesalahan berlaku di dalam petak dan arka berlaku, tekanan udara di dalam naik switchgear, dan pintu kabinet ditutup oleh cincin pengedap khas yang dipasang di pintu depan, dan plat logam pelepasan tekanan peranti atas dibuka secara automatik untuk melepaskan tekanan dan gas suhu tinggi, sehingga memastikan keselamatan pengendali dan suis.

◆ Palam sekunder bersambung dengan cakera tangan.

Sambungan sekunder di antara suis dan cakera tangan direalisasikan melalui sentuhan palam sekunder, yang dihubungkan dengan handcart melalui tiub teleskopik nilon nilon, dan soket sekunder dipasang di sebelah kanan atas alat buatan tangan peralatan suis. Hanya apabila handcart berada di kedudukan ujian/off boleh palam sekunder dipasang atau dicabut. Palam sekunder dikunci apabila cawangan memasuki kedudukan kerja. Circuit Breaker Handcart dilengkapi dengan penutupan dan mengunci elektromagnet, sebelum palam sekunder disambungkan, mekanisme penutupan tangan dikunci oleh elektromagnet, dan ia hanya boleh dibuka, jadi ia tidak dapat ditutup.

◆ Peranti paparan dicas

Switchgear boleh dilengkapi dengan peranti paparan langsung untuk mengesan operasi litar utama, yang terdiri daripada sensor voltan tinggi dan paparan. Peranti ini boleh meminta status pengecasan litar voltan tinggi, dan juga boleh bekerjasama dengan kunci elektromagnet untuk mengunci pengendalian operasi, pintu kabinet dan kabinet yang bersebelahan, untuk mencapai tujuan mencegah pencegahan dan mengasingkan.

◆ Cegah pemeluwapan

Untuk mengelakkan pemeluwapan di alam sekitar dengan kelembapan yang tinggi atau perubahan suhu yang besar, pemanas elektrik dipasang di bilik pemutus litar dan bilik kabel masing -masing, untuk mengelakkan kemalangan penebat di bawah keadaan operasi di atas.

◆ Peranti asas

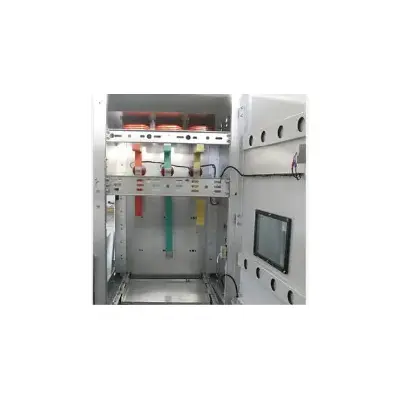

Terdapat bar tembaga 5 × 40mm2 di dalam bilik kabel, yang berjalan melalui kabinet bersebelahan dan dihubungkan dengan kabinet untuk menggunakan komponen yang berasaskan secara langsung. Kerana seluruh kabinet disambungkan dengan plat zink bersalut aluminium, seluruh kabinet berada dalam keadaan asas yang baik, memastikan keselamatan pengendali ketika menyentuh kabinet.
