Peralatan Tukar Peralihan Perisai Perisai

● Ringkasan

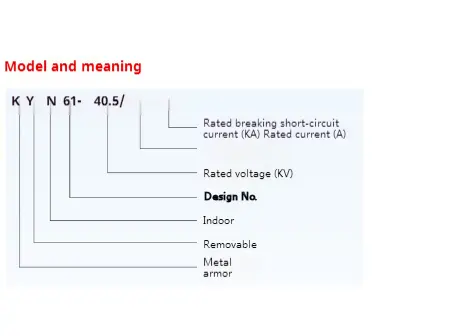

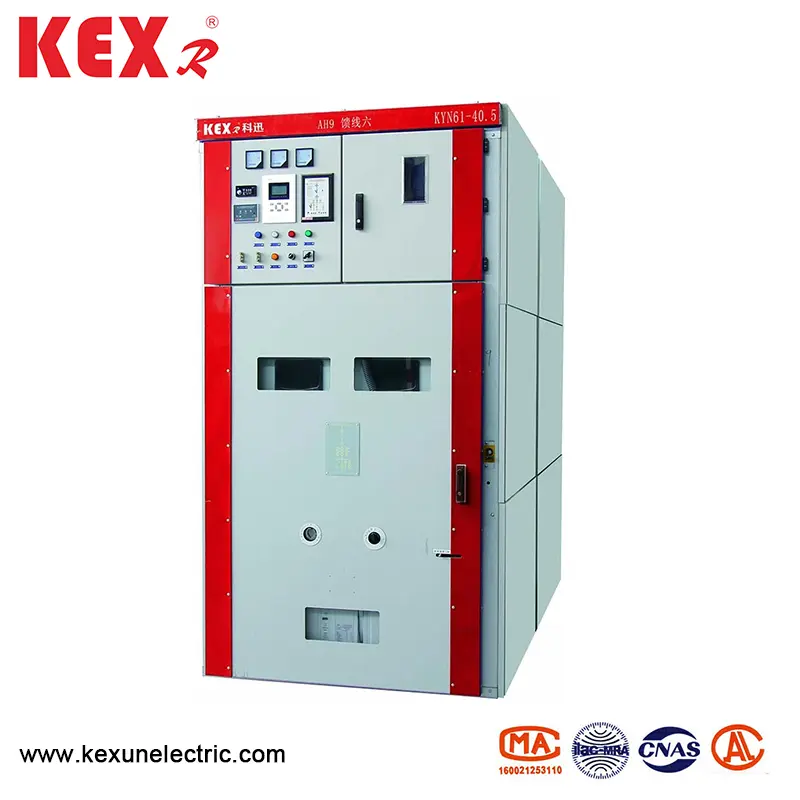

Kyn61-40.5 Peralatan suis peralihan perisai (selepas ini dirujuk sebagai peralatan) adalah peranti pengedaran dalaman lengkap dengan tiga fasa AC 50Hz dan voltan dinilai 40.5kV. Sebagai loji janakuasa, pencawang dan perusahaan perindustrian dan perlombongan untuk menerima dan mengedarkan tenaga elektrik, ia dapat mengawal, melindungi dan mengesan litar, dan juga boleh digunakan di tempat -tempat dengan operasi yang kerap. Peralatan suis ini mematuhi GB/T11022-1999, GB3906-2006 dan DL404-1997.

● Parameter teknikal untuk setiap komponen Kyn61-40.5 Jenis Peralatan Peralihan Peralihan Perisai

◆ Switchgear vakum

◆ Pemutus litar vakum

◆ Jentera yang dikendalikan oleh Spring

● Ciri-ciri struktur Kyn61-40.5 Jenis Peralatan Peralihan Peralihan Perisai

Peralatan suis direka mengikut standard peralatan tertutup logam perisai di GB3906-1991 dan IEC298. Seluruh peralatan terdiri daripada dua bahagian: peralatan dan bahagian yang boleh dilukis (handcart). Struktur peralatan dipasang dan digabungkan dengan bolt. Pedalaman peralatan suis dibahagikan kepada bilik pemutus litar, bilik bas utama, bilik kabel dan bilik instrumen relay oleh partition logam. Tahap perlindungan shell mencapai IP3X, dan tahap perlindungan antara petak adalah IP2X, dan semua ahli struktur logam dipercayai. Setiap petak sistem gelung utama mempunyai saluran pelepasan tekanan untuk ekzos bebas.

◆ Shell dan partition

Cangkang dan partition peralatan suis beralih perisai diletakkan oleh plat keluli yang digulung sejuk selepas diproses dan dibengkokkan oleh alat mesin CNC. Oleh itu, peralatan yang dipasang dapat memastikan keseragaman dimensi struktur. Peralatan suis beralih perisai dibahagikan kepada bilik pemutus litar, bilik bas utama, bilik kabel dan bilik instrumen relay, dan setiap bahagian dipisahkan oleh partition logam yang berasaskan.

◆ Handcart

Handcart boleh dibahagikan kepada handcart pemutus litar, voltan pengubah voltan, pemeteran tangan, buatan tangan pengasingan, dan lain -lain. Semua jenis handcart mempunyai bentuk dan saiz yang sama, dan tangan dengan tujuan yang sama boleh ditukar ganti. Handcart mempunyai kedudukan ujian/pengasingan dan kedudukan kerja di dalam peralatan, dan setiap kedudukan dilengkapi dengan peranti saling untuk memastikan bahawa hergredcart tidak dapat bergerak dengan santai apabila berada di dua kedudukan di atas.

◆ Kompartmen pemutus litar

Trek khusus dipasang di petak pemutus litar untuk HandCart untuk bergerak. Apabila pemutus litar bergerak di antara kedudukan ujian dan kedudukan kerja, injap pengasingan secara automatik dibuka atau ditutup, yang memastikan bahawa kakitangan tidak menyentuh badan yang dikenakan. Handcart boleh dikendalikan dengan pintu peralatan ditutup, dan kedudukan handcart dalam peralatan dapat dilihat melalui tetingkap pemerhatian, dan pada masa yang sama, sebarang tanda -tanda fungsional pada handcart dapat dilihat.

◆ Kompartmen bas

Bas utama membawa dari satu peralatan beralih perisai yang berpakaian perisai ke yang lain dan ditetapkan oleh bas kecil cawangan dan kotak kenalan statik, dan ditetapkan oleh lengan bas ketika melintasi plat sisi peralatan bersebelahan. Semua bas mengamalkan penebat komposit.

◆ Kompartmen kabel

PT, suis asas, penangkap kilat dan pelbagai kabel boleh dipasang di bilik kabel.

◆ Bilik relay

Papan dalaman dan panel relay boleh dilengkapi dengan komponen sekunder seperti komponen kawalan dan perlindungan, pemeteran dan instrumen paparan, dan petunjuk pemantauan langsung.

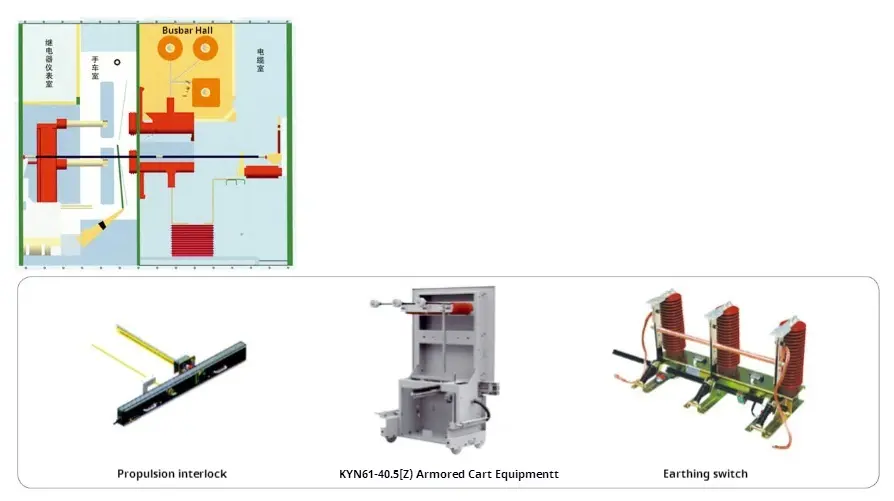

◆ Peranti interlocking

Peralatan suis peralihan yang berpakaian perisai mempunyai peranti interlocking yang boleh dipercayai, yang secara berkesan memastikan keselamatan pengendali dan peralatan;

Apabila suis asas berada di kedudukan OFF, handcart hanya boleh bergerak dari kedudukan ujian/pengasingan ke kedudukan kerja; Dan pintu belakang tidak dapat dibuka, dengan itu menghalang kemasukan yang salah ke dalam selang elektrik. Apabila handcart sepenuhnya ditarik keluar dari peralatan, atau apabila handcart berada dalam kedudukan ujian/pengasingan dalam peralatan dan suis bumi bersambung dan dibuka, suis bumi boleh ditutup. Apabila handcart berada dalam kedudukan kerja, suis asas tidak dapat ditutup. Ia menghalang suis asas daripada dihidupkan secara tidak sengaja, dan menghalang handcart dari bergerak ke kedudukan kerja apabila suis asas berada di kedudukan tertutup. Hanya apabila handcart pemutus litar berada dalam kedudukan ujian/pengasingan atau kedudukan kerja boleh pemutus litar dikendalikan; Lebih -lebih lagi, selepas pemutus litar ditutup, tangan tidak boleh bergerak, yang menghalang beban hidup daripada menolak dan menarik pemutus litar secara tidak sengaja. Interlocking elektrik boleh dipasang di antara peralatan.

◆ Peranti Earthing

Di dalam bilik kabel, terdapat bar bas grounding 6 × 50mm2, yang boleh melalui peralatan bersebelahan dan membuat hubungan yang baik dengan peralatan.

● Skim pendawaian utama

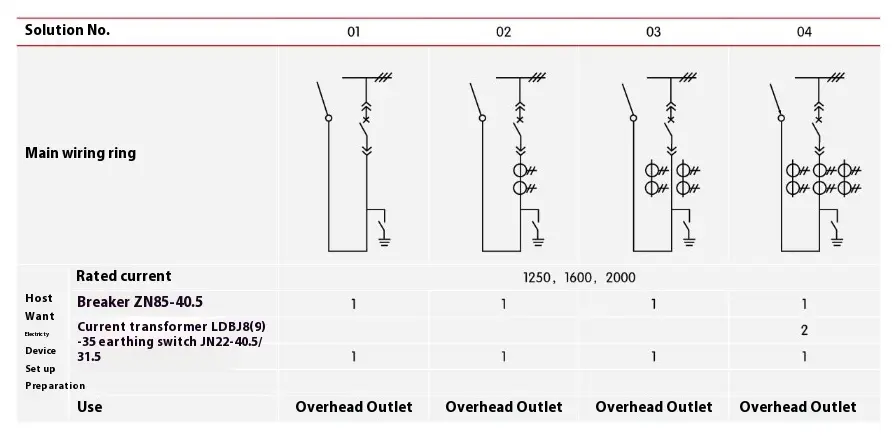

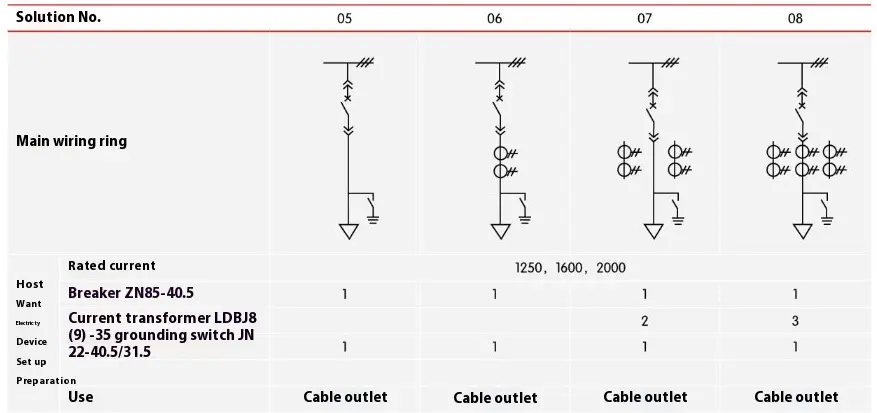

Terdapat 27 skim pendawaian utama biasa yang biasa digunakan untuk peralatan suis beralih perisai, yang dapat memenuhi keperluan kabel pengguna yang masuk dan keluar, overhead, komunikasi dan pengukuran, perlindungan, dan lain-lain.

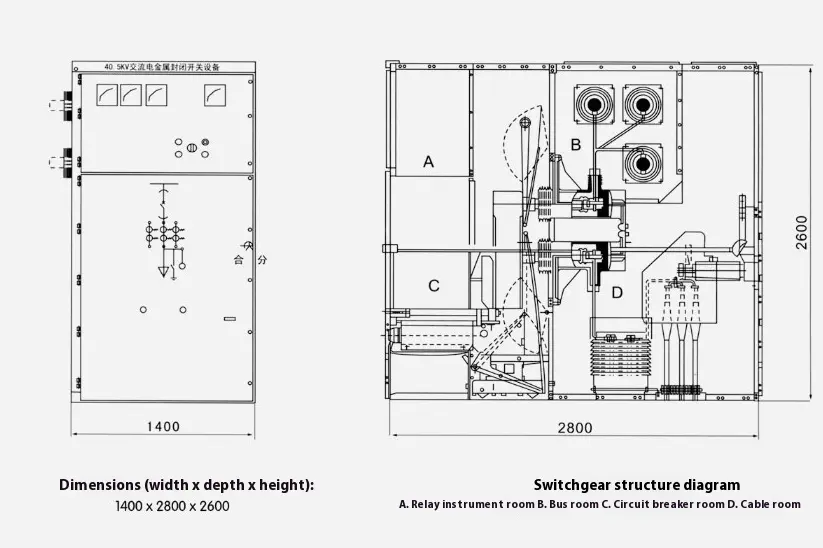

● Dimensi struktur dan gambarajah skematik peralatan beralih perisai berpakaian
