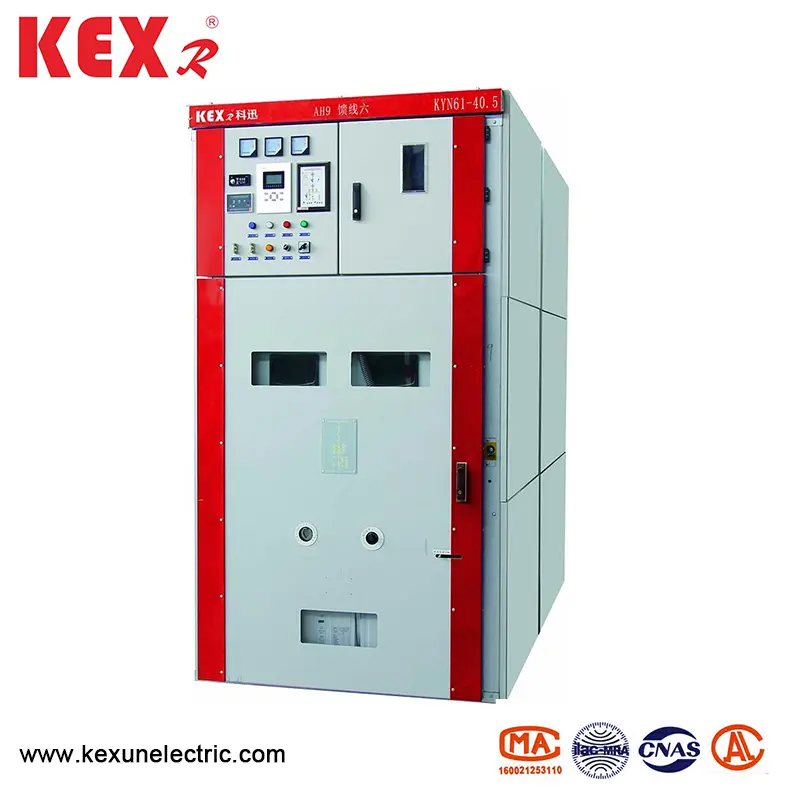

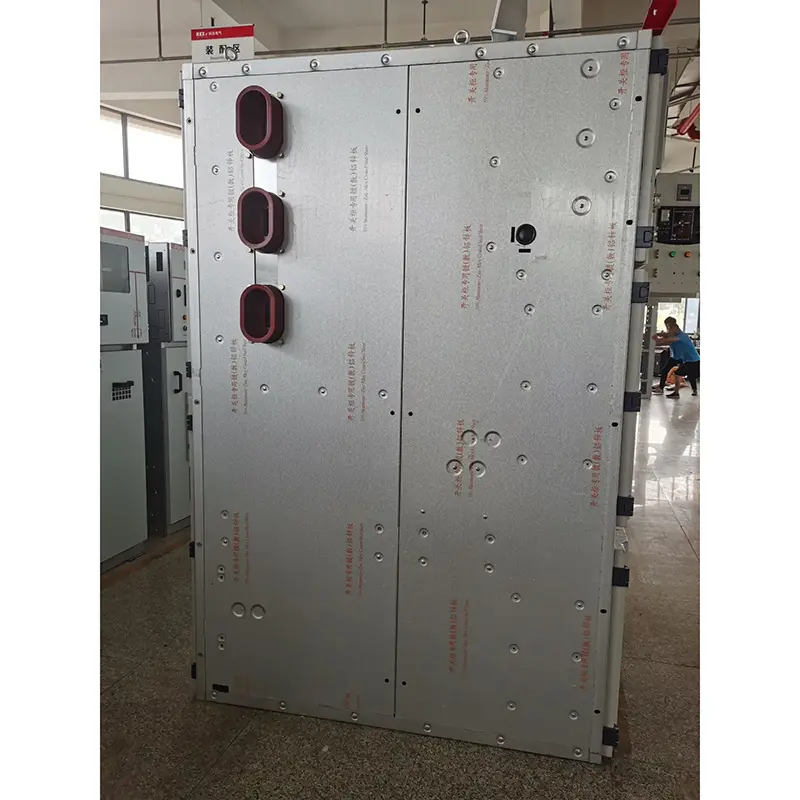

Perisai beralih switchgear

● Ciri -ciri tektonik

▶ Struktur switchgear dipasang, dan pemutus litar dipasang dengan lantai oleh handcart

▶ Kyn61-40.5 Jenis Perisai-berpakaian beralih switchgear dilengkapi dengan pemutus litar vakum bertebat komposit yang baru, yang mempunyai ciri-ciri pertukaran yang baik dan penggantian mudah

▶ Bingkai handcart dilengkapi dengan skru plumbum dan mekanisme pendorong kacang, yang dengan mudah dapat menggerakkan tangan dan mencegah salah operasi daripada merosakkan struktur pendorong

▶ Semua operasi boleh dijalankan dengan pintu kabinet ditutup

▶ Sambungan antara suis utama, handcart dan suis pintu kabinet mengamalkan mod mengunci mekanikal mandatori untuk memenuhi fungsi "pencegahan lima"

▶ Bilik kabel mempunyai ruang yang cukup untuk menyambungkan beberapa kabel

▶ Suis asas cepat digunakan untuk asas dan litar pintas

▶ Tahap perlindungan shell adalah IP3x, dan tahap perlindungan adalah IP2X ； ketika pintu bungkus dibuka

▶ Peralihan Perisai Perisai bersesuaian dengan GB3906-1991.DL404-1997 dan mengadopsi standard IEC-298 antarabangsa untuk rujukan.

● Keadaan persekitaran

▶ Had atas suhu ambien adalah +40 ℃, dan nilai purata yang diukur dalam masa 24 jam tidak melebihi 35 ℃, dan had yang lebih rendah IS-15 ℃

▶ Ketinggian: Tidak lebih dari 1000m di atas paras laut

▶ Kelembapan relatif: Nilai purata harian tidak melebihi 95%, dan nilai purata bulanan tidak melebihi 90%

▶ Keamatan gempa: tidak lebih dari 8 darjah

▶ Tekanan wap air: Nilai purata harian tidak boleh melebihi 2.2kpa, dan nilai purata bulanan tidak boleh melebihi 90%.

● Jadual parameter teknikal

◆ Switchgear vakum

◆ Pemutus litar vakum

◆ Jentera yang dikendalikan oleh Spring

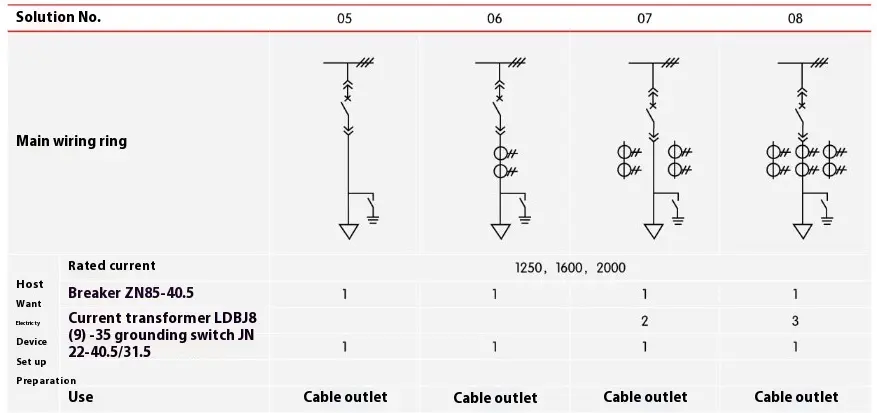

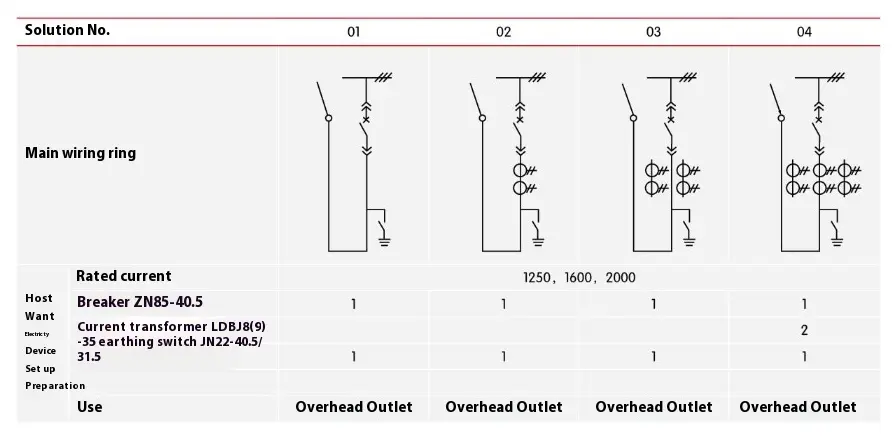

● Skim pendawaian

Terdapat 27 skim pendawaian utama biasa yang biasa digunakan untuk switchgear beralih perisai, yang dapat memenuhi keperluan kabel pengguna yang masuk dan keluar, overhead, komunikasi dan pengukuran, perlindungan, dan lain-lain.

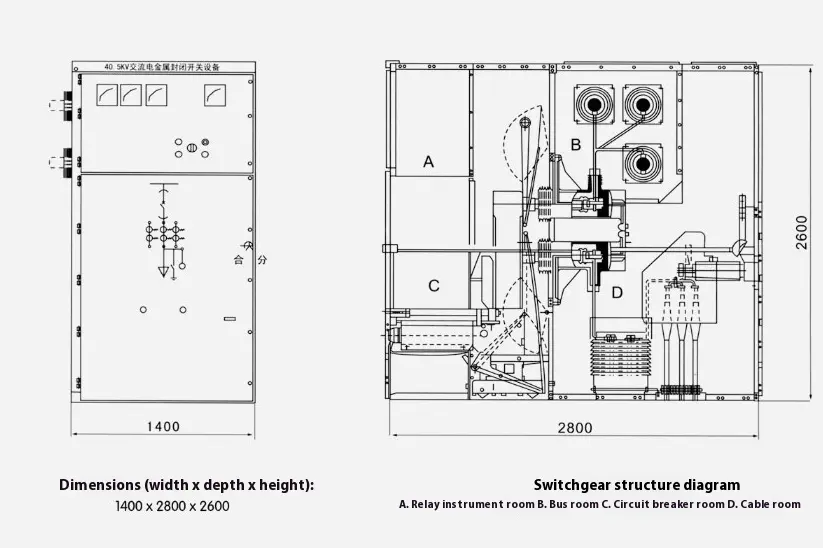

● Dimensi struktur switchgear beralih perisai

● Pemasangan switchgear

▶The height of KYN61-40.5 type Armor-clad Shifting Switchgear’s electrical room: ≥ 4500mm

▶ Jarak dari belakang kabinet ke dinding: ≥ 1500mm

▶ kebosanan bingkai asas: ≤ 1 mm/m

▶ Keluli saluran tertanam asas tidak boleh melebihi 3 mm di atas tanah

▶ Ia boleh ditetapkan pada asas oleh bolt atau kimpalan

▶ Berat suis adalah kira -kira 1800kg

▶ Lebar Koridor Operasi Switchgear (baris tunggal): ≥3000mm dan baris berganda (muka ke muka) ≥4000mm.

● Konsistensi produk

◆ Nombor skim utama garis utama, gambarajah sistem bas tunggal, gambarajah susunan dan gambarajah susun atur

◆ Rajah skematik elektrik dan rajah susunan terminal litar sekunder

◆ Spesifikasi model dan kuantiti komponen elektrik switchgear beralih perisai

◆ Spesifikasi dan bahan bas utama dan bas cawangan

◆ Nama dan kuantiti alat ganti dan alat ganti

◆ Keperluan khas hendaklah dipersetujui dengan kilang

◆ Oleh kerana peningkatan teknologi produk yang berterusan, semua data hendaklah tertakluk kepada pengesahan terkini oleh jabatan teknikal kilang kami. Sekiranya terdapat perubahan, tidak akan ada notis.

● Arahan pesanan

◆ Skim pendawaian utama, gambarajah sistem tujuan dan satu-wayar; Voltan dinilai; Arus dinilai; Semasa pemecahan litar pintas; Pelan susun atur ruang pengedaran kuasa dan susunan dan pelan konfigurasi suis, dll.

Nyatakan spesifikasi kabel masuk dan keluar

◆ Keperluan untuk fungsi kawalan, pengukuran dan perlindungan suis dan peranti penguncian dan automatik lain.

◆ Model, spesifikasi dan kuantiti komponen elektrik utama dalam suis. Sekiranya sambungan jambatan bas diperlukan antara switchgear atau kabinet masuk, data khusus seperti kapasiti bawaan semasa yang diberi nilai jambatan bas, rentang jambatan bas dan ketinggian dari tanah hendaklah disediakan

◆ Apabila switchgear beralih perisai digunakan dalam persekitaran khas, ia harus ditentukan secara terperinci semasa memesan.

◆ Keperluan khas lain.

● Skema gambarajah asas pemasangan switchgear
