Kotak jenis peralatan suis tertutup logam tetap
Komponen utama utama XGN2-12 jenis kotak tetap logam tetap peralatan suis tertutup yang dihasilkan secara khusus oleh Kexun di kilang China semuanya direka semula. Berbanding dengan peralatan handcart dan peralatan GG-1 (a) F yang digunakan pada masa ini, jenis kotak XGN2-12 jenis peralatan tertutup logam tetap mempunyai tahap penebat dan tahap perlindungan yang lebih tinggi, dan tiada fasa-ke-fasa dan fasa-ke-tanah clapboards dan gas penebat digunakan di dalamnya, dan tiada palam sekunder digunakan di litar sekunder.
Model: XGN2-12
Jenama: KEXR
Model: XGN2-12
Jenama: KEXR

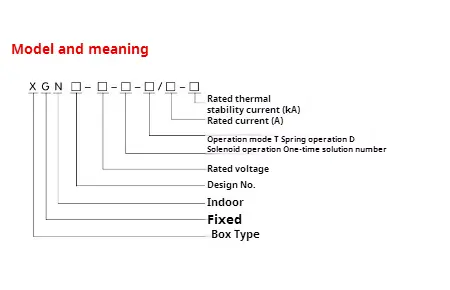

● Maksud model
● Terutamanya parameter teknikal kotak kotak suis tertutup logam xgn2-12
|
Nombor |
Item |
Unit |
Data |
|
1 |
Voltan dinilai |
Kv |
3,6,10 |
|
2 |
Voltan kerja operasi maksimum |
Kv |
3.5,8.9,11.5 |
|
3 |
Arus dinilai |
A |
5 ~ 3000 |
|
4 |
Current Current Rated |
The |
16,20,31.5,40 |
|
5 |
Arus penutup litar pintas dinilai |
The |
40,50,80,100 |
|
6 |
Arus stabil dinamik litar pintas dinilai |
The |
40,50,80,100 |
|
7 |
Arus stabil haba yang dinilai |
The |
16,20,31.5,40 |
|
8 |
Waktu stabil haba yang dinilai |
S |
4 |
|
9 |
Ijazah ip |
|
IP2X |
|
10 |
Sistem bas |
|
Bas tunggal atau dengan pintasan |
|
11 |
Kaedah operasi |
|
Jenis Penyimpanan Tenaga Elektromagnetik atau Spring |
|
12 |
Dimensi (Lebar*kedalaman*ketinggian） |
mm |
1100*1200*2650 (di bawah 1000a) |
|
13 |
Berat |
Kg |
1000 |
◆ Struktur
Kotak XGN2-12 Jenis Tetap Tetap Peralatan Suis Tertutup Logam adalah struktur kotak tertutup logam, dan bingkai peralatan dikimpal oleh keluli sudut. Peralatan ini dibahagikan kepada bilik pemutus litar, bilik bas, bilik kabel dan bilik geganti oleh plat keluli, dan operasi komponen utama dalam peralatan boleh diperhatikan melalui tingkap pemerhatian dan lampu pencahayaan di fasad. Untuk meningkatkan prestasi teknikal peralatan, komponen utama (seperti pemutus litar dan pemutus berputar) telah direka semula. Menurut susun atur jenis kotak suis tertutup logam XGN2-12, relay boleh dipasang di bilik geganti, relay isyarat, menunjukkan instrumen, lampu isyarat boleh dipasang di pintu, dan bilik pemasangan dan operasi suis pemindahan, dengan bilik bas di belakang dan bilik kabel di bahagian bawah, supaya pengguna dapat menyambungkan wayar dengan mudah. Bahagian depan adalah bilik pemutus litar, yang mudah untuk penyelenggaraan peralatan. Rujuk Rajah 1 dan Rajah 2 dan manual produk untuk mekanisme dalaman peralatan.

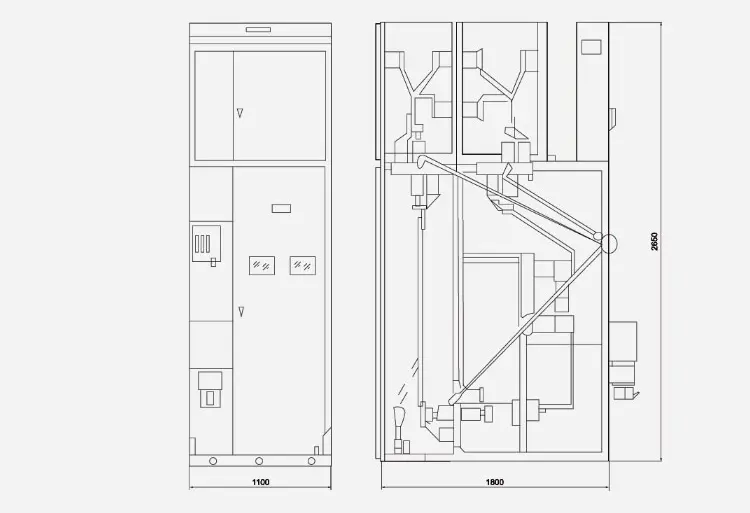

● xgn □ -12/07d lukisan garis besar

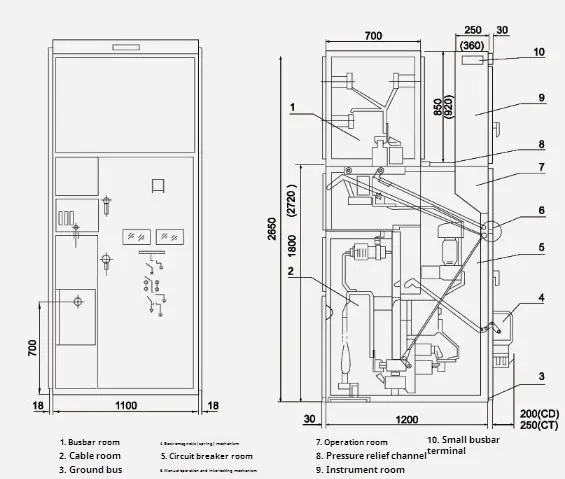

● xgn □ -12 (outlet kabel pintasan) Lukisan garis besar

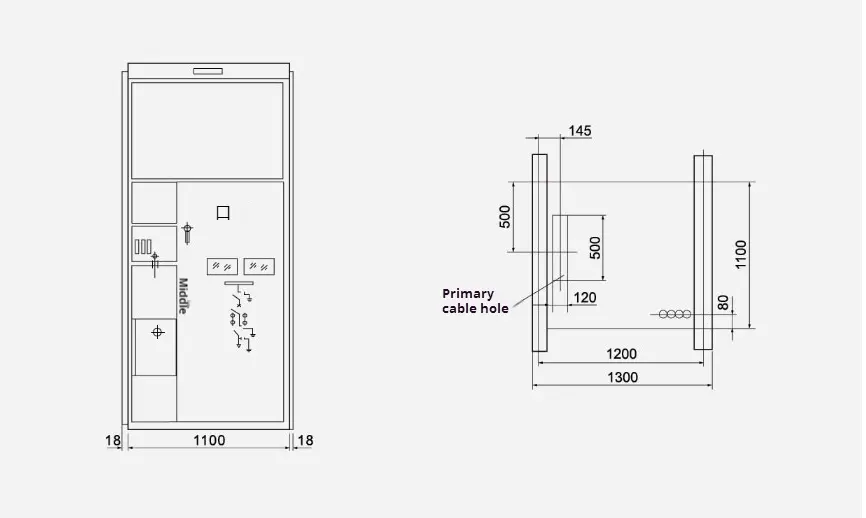

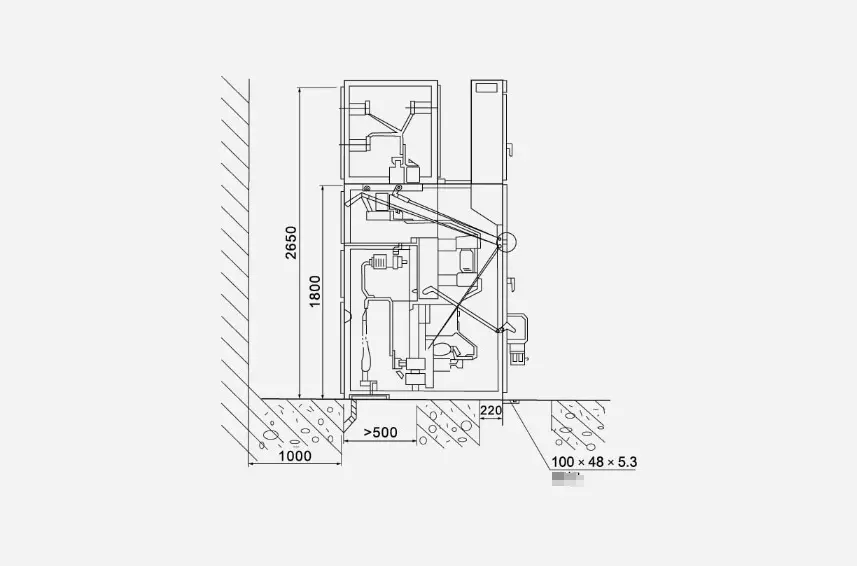

● Lukisan pemasangan dimensi keseluruhan
