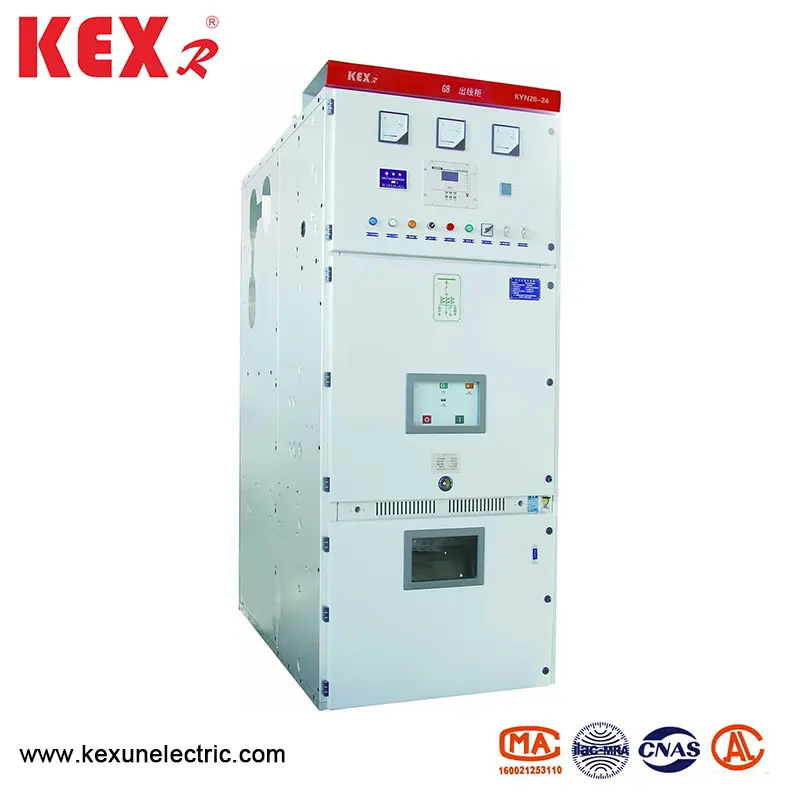

Switchgear tertutup logam beralih perisai

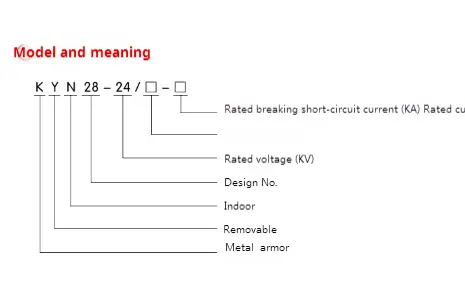

● Maksud model

● Syarat Penggunaan

◆ Keadaan penggunaan biasa

▶ Suhu ambien: -15 ~ 40 ℃, dan purata dalam masa 24 jam kurang daripada 35 ℃.

▶ Kelembapan: Kelembapan harian purata kurang daripada 95%; Kelembapan bulanan purata kurang daripada 90%;

▶ Tekanan stim: Tekanan stim purata setiap hari tidak lebih daripada 2.2kpa ； purata tekanan wap air bulanan tidak boleh melebihi 1.8kpa ；;

▶ Ketinggian: Ketinggian switchgear tertutup logam yang berpakaian perisai harus kurang dari 1000 m

▶ Udara sekitarnya tidak jelas tercemar oleh habuk, garam, gas menghakis dan/atau mudah terbakar, stim atau semburan garam;

▶ Getaran atau gerakan tanah dari luar peralatan menukar dan peralatan kawalan boleh diabaikan

▶ Amplitud gangguan elektromagnet yang disebabkan oleh sistem sekunder tidak melebihi 1.6kV.

◆ Syarat Penggunaan Khas

Apabila ia digunakan di bawah keadaan persekitaran yang normal di luar yang dinyatakan dalam GB/T1022, syarikat dan pengguna boleh berunding dan mencapai persetujuan mengenai keadaan operasi khas.

Untuk mengelakkan pemeluwapan, switchgear tertutup logam berpakaian perisai

dilengkapi dengan pemanas, yang harus digunakan apabila suis berada dalam keadaan siap sedia. Perhatian juga perlu dibayar untuk meletakkan pemanas beroperasi apabila suis berada dalam operasi biasa.

● Parameter teknikal switchgear tertutup logam berpakaian perisai berpakaian

● Penerangan ringkas struktur

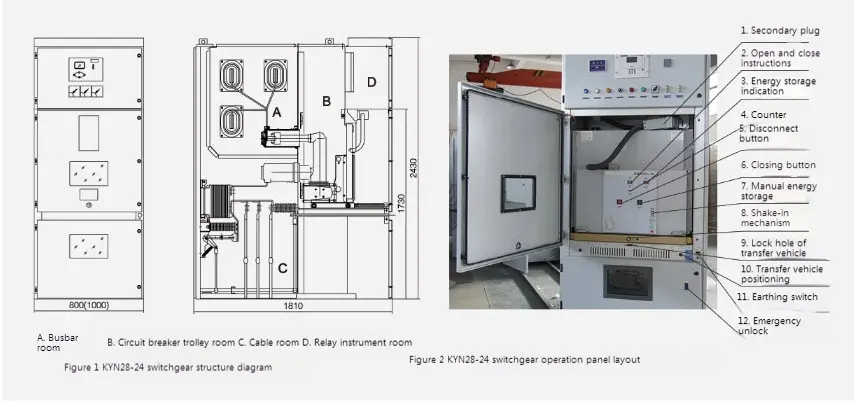

Jenis Kyn28-24 Perisai-berpakaian beralih logam suis suis suis terdiri daripada kabinet dan bahagian-bahagian yang boleh ditanggalkan (biasanya dikenali sebagai handcart). Switchgear dibahagikan kepada beberapa petak berfungsi oleh partisi logam, seperti bilik bas, bilik pemutus litar, bilik kabel dan bilik instrumen relay. Bahagian yang boleh ditanggalkan dari suis boleh dilengkapi dengan handcart pemutus litar vakum, voltan pengubah voltan, tangan penangkap kilat, buatan tangan pengasingan dan handcart fius.

● Ciri -ciri komponen utama

◆ Cangkang

Cangkang jenis Kyn28-24 Peralatan Peralatan Tutup Tutup Peralatan Tutup Logam Terbuat dari plat keluli bersalut aluminium-zink yang diimport, yang diproses oleh alat mesin CNC dan dibuat oleh pelbagai proses lipatan. Seluruh kabinet mempunyai ketepatan tinggi dan ketahanan kakisan yang kuat dan rintangan pengoksidaan, dan kerana penggunaan teknologi lipat berganda, kabinet lebih ringan dalam berat keseluruhan, lebih tinggi dalam kekuatan mekanikal dan cantik dalam penampilan daripada kabinet peralatan lain yang serupa. Kabinet mengamalkan struktur yang dipasang, yang dihubungkan dengan kacang willow dan bolt kekuatan tinggi, supaya kitaran pemprosesan dan pengeluaran dipendekkan, bahagian-bahagiannya adalah sejagat, ruang lantai kecil, dan organisasi pengeluaran adalah mudah.

◆ THE HARDCART

Kerangka handcart diperbuat daripada plat keluli nipis dan dipasang oleh alat mesin CNC. Handcart dan kabinet mempunyai ketepatan yang hampir sama, dan interlock mekanikal adalah selamat, boleh dipercayai dan fleksibel. Handcart boleh dibahagikan kepada pemutus litar tangan, voltan pengubah voltan, pemeteran tangan, buatan tangan pengasingan, dan lain -lain. Handcarts dengan spesifikasi yang sama boleh ditukar secara bebas. Handcart mempunyai kedudukan pemotongan/ujian dan kedudukan kerja di kabinet, dan setiap kedudukan mempunyai peranti kedudukan. Untuk memastikan interlocking yang boleh dipercayai. Segala jenis punggung digerakkan dan ditarik balik oleh rod skru, yang ringan dan fleksibel untuk beroperasi dan sesuai untuk kakitangan yang bertugas. Apabila handcart perlu dikeluarkan dari kabinet, ia boleh dibawa dengan mudah dengan trak pemindahan khas untuk pelbagai pemeriksaan dan penyelenggaraan. Apabila kereta yang menjalankan kereta diangkut ke bilik pemutus litar kabinet, ia boleh dikunci dengan pasti dalam kedudukan off/ujian, dan lampu penunjuk kedudukan kabinet menunjukkan kedudukannya. Hanya selepas handcart dikunci sepenuhnya, mekanisme pendorong skru plumbum digoncang untuk menolak handcart ke kedudukan kerja. Apabila cakera tangan mencapai kedudukan kerja, daya operasi pemegang pendorong tiba -tiba meningkat dan tidak boleh diputar, dan lampu penunjuk kedudukan yang sepadan menunjukkan kedudukannya. Interlock mekanikal Handcart dapat dengan pasti memastikan pemutus litar dapat ditutup hanya apabila handcart berada di kedudukan kerja atau kedudukan ujian; Selain itu, handcart hanya boleh bergerak apabila pemutus litar berada dalam keadaan pembukaan.

◆ Kompartmen

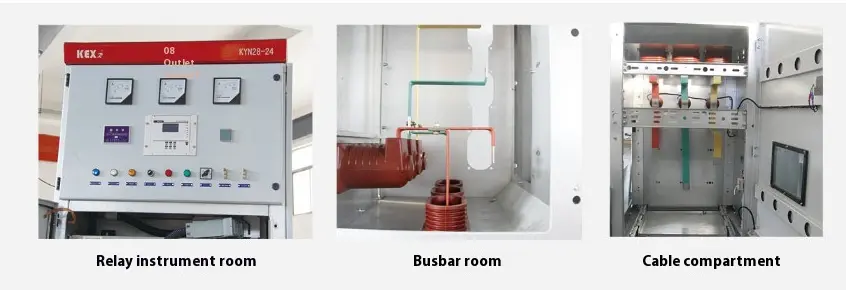

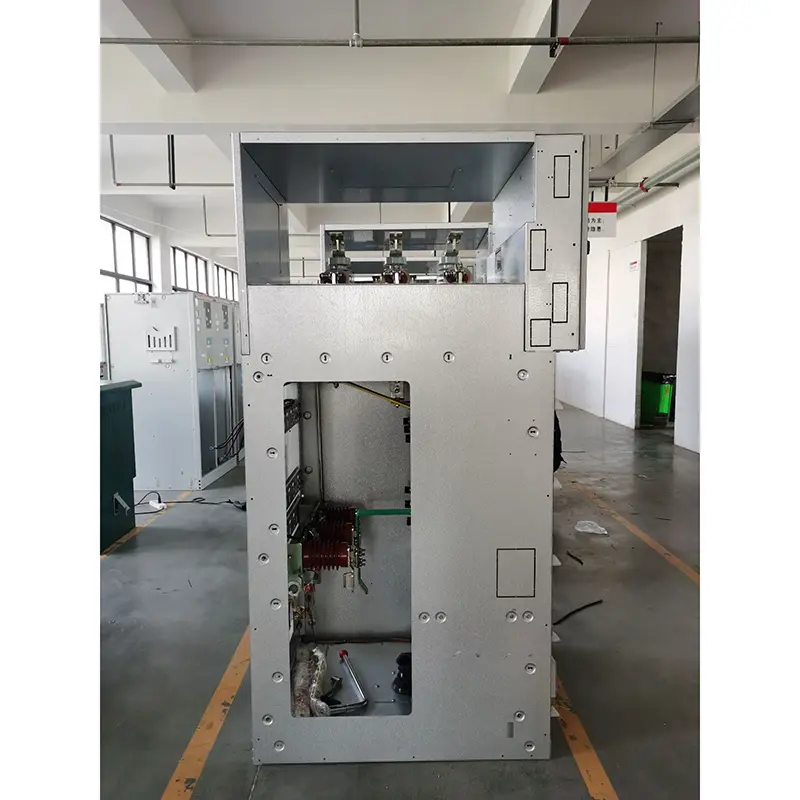

Komponen elektrik utama switchgear berada di dalam petak bebas mereka, iaitu: Bilik Breaker Handcart, Bilik Bas, Bilik Kabel, Bilik Instrumen Relay, dan lain -lain. Tahap perlindungan setiap petak mencapai IP2X. Kecuali untuk bilik instrumen relay, tiga petak lain masing -masing mempunyai saluran pelepasan tekanan. Kerana jenis pertengahan, ruang bilik kabel sangat meningkat, jadi peralatan dapat menyambungkan beberapa kabel selari.

▶ Kompartmen bas A: Bas utama disambungkan oleh splicing tunggal, yang ditetapkan oleh bas cawangan (kotak kenalan statik) dan lengan penebat bas utama. Bas utama dan bas utama adalah bar tembaga dengan bahagian silang segi empat tepat, dan bar bas berganda digunakan untuk beban semasa berat. Untuk keperluan khas, bas boleh ditutup dengan lengan yang boleh dikurangkan haba dan kotak penutup penebat tersuai. Bushings penebat dipasang di antara bas kabinet bersebelahan, yang secara berkesan dapat mengehadkan kemalangan di dalam petak tanpa menyebar ke kabinet lain dalam hal arka kesalahan dalaman.

▶ Kompartmen pemutus litar B: Rails dipasang di kedua -dua belah petak untuk HandCart untuk bergerak dari kedudukan OFF/Ujian ke kedudukan kerja di kabinet. Partition (injap) kotak kenalan statik dipasang di dinding belakang bilik tangan. Apabila handcart bergerak dari kedudukan off/ujian ke kedudukan kerja, injap atas dan bawah di mulut kotak kenalan statik dibuka secara automatik bersempena dengan handcart. Apabila bergerak ke arah yang bertentangan, injap akan ditutup secara automatik sehingga handcart berundur ke kedudukan tertentu dan selamat meliputi kotak hubungan statik, dengan itu membentuk pengasingan yang berkesan. Kerana tidak ada hubungan antara injap atas dan injap yang lebih rendah, injap di sisi hidup dapat dikunci semasa penyelenggaraan, dengan itu memastikan bahawa kakitangan penyelenggaraan tidak menyentuh badan hidup. Panduan tangan juga boleh dikendalikan apabila pintu bilik pemutus litar ditutup. Melalui tetingkap pemerhatian di pintu, anda dapat melihat kedudukan handcart di dalam petak, arahan pembukaan dan penutupan dan keadaan penyimpanan tenaga.

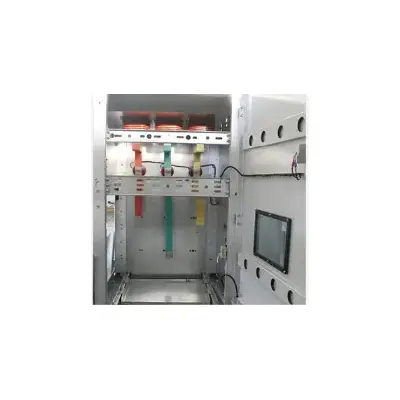

▶ Kompartmen kabel C: Jenis Kyn28-24 Armor-clad peralihan logam tertutup switchgear dibina di tengah, jadi petak kabel mempunyai ruang yang besar. Pengubah semasa dan suis asas dipasang di dinding belakang petak (suis asas juga boleh dipasang di tengah -tengah kabinet suis mengikut keperluan pelanggan), dan penangkap kilat dipasang di bahagian bawah petak. Selepas handcart dan partition mendatar yang boleh diekstrak dikeluarkan, pembina boleh memasuki kabinet dari depan untuk pemasangan dan penyelenggaraan. Konduktor yang menghubungkan kabel di dalam bilik kabel boleh disambungkan selari dengan 1-3 kabel setiap fasa, dan 6 kabel boleh disambungkan selari dengan setiap fasa apabila perlu. Plat pengedap logam slotted yang boleh dilepaskan atau plat pengedap logam bukan magnetik disediakan di bahagian bawah petak kabel untuk memastikan pembinaan mudah.

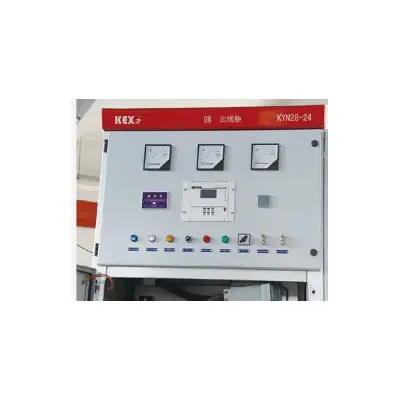

▶ Bilik Instrumen Relay D: Komponen Perlindungan Relay, Instrumen, Petunjuk Paparan Langsung dan Peralatan Menengah dengan Keperluan Khas boleh dipasang di Bilik Instrumen Relay. Barisan kawalan diletakkan di dalam trunking, dan trunking mempunyai plat penutup logam, yang boleh mengasingkan garis sekunder dari komponen voltan tinggi. Trunking depan kiri dikhaskan untuk memimpin dan memimpin kabel kawalan, dan bahagian yang sama dari plat bawah disediakan dengan wayar sekunder dan lubang threading kabel. Di atas plat atas bilik instrumen relay, terdapat juga lubang lintasan bas kecil yang mudah untuk pembinaan. Apabila pendawaian, plat penutup atas bilik instrumen boleh dibuka untuk memudahkan pemasangan bas kecil.
