Buka peranti suis dilengkapi dengan perisai logam

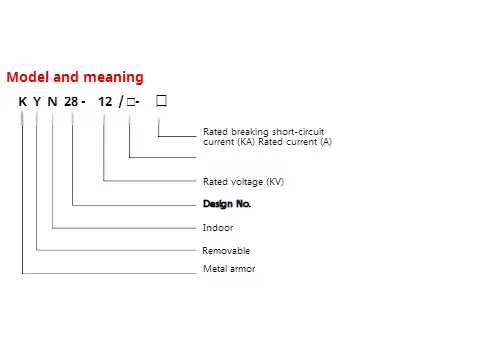

● Maksud model

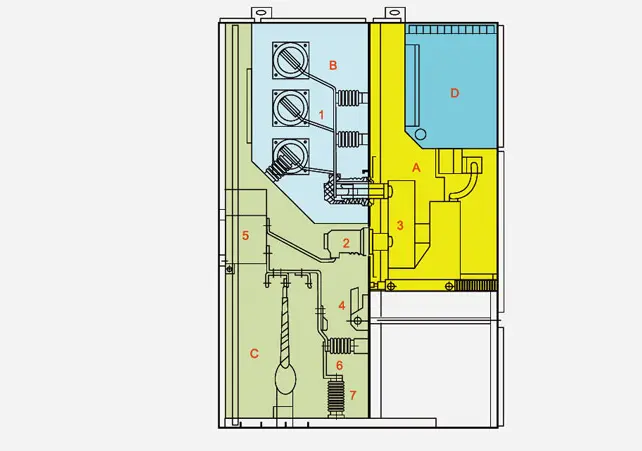

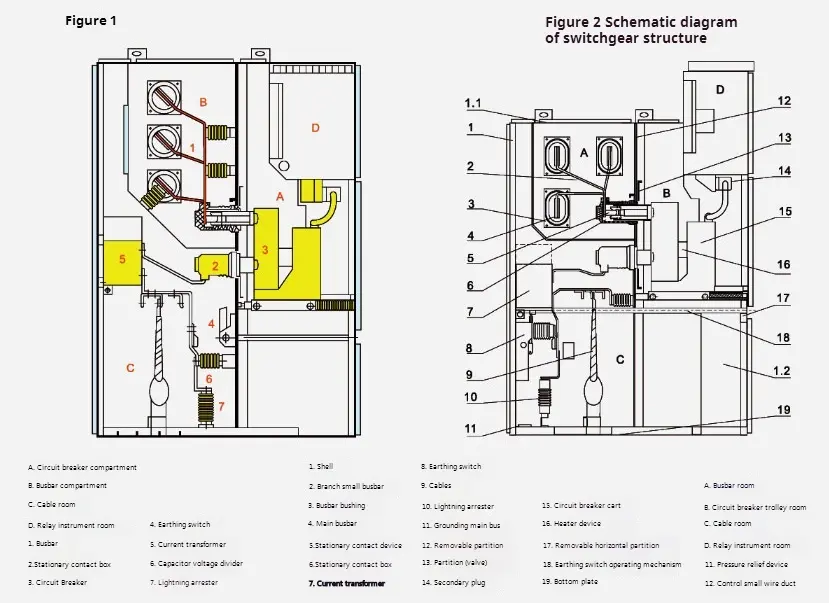

◆ Rajah skematik peranti suis terbuka yang dilengkapi dengan struktur perisai logam

◆ Standard

KYN28-12 Type Open Switch Device Dilengkapi dengan Armoring Metal Memenuhi piawaian berikut:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Peranti suis terbuka yang dilengkapi dengan perisai logam terdiri daripada dua bahagian: kabinet tetap dan bahagian yang boleh dilukis (handcart untuk pendek). Cangkang peranti suis terbuka yang dilengkapi dengan perisai logam dan partition setiap unit berfungsi diletakkan oleh plat keluli bersalut aluminium-zink. Tahap perlindungan shellnya mencapai IP4X, dan tahap perlindungan setiap papan partition petak dan pintu pemutus litar adalah P2X apabila dibuka. Kyn28-12 Jenis Peranti suis terbuka yang dilengkapi dengan perisai logam boleh dilengkapi dengan VS1, Zn 12V jenis pemutus litar vakum dan vd4 jenis pemutus litar vakum, dan vc jenis vakum yang dihasilkan oleh ABB Company, yang boleh dipasang sebagai kabinet berganda dalam selari. Divece boleh dipasang dan disahpepijat di bahagian depan, jadi ia boleh dipasang di dinding. Kelebihan terbesar memasang dinding ialah ia dapat menjimatkan ruang lantai. Di samping itu, ia boleh dipasang tanpa dinding, iaitu, ia adalah jenis penyelenggaraan dua sisi. Susun atur struktur dalaman kedua -duanya tidak konsisten, dan kelebihannya adalah penyelenggaraan yang mudah.

◆ Shell dan partition

Shell dan partition peranti suis terbuka yang dilengkapi dengan perisai logam diperbuat daripada plat keluli zink yang diimport tinggi yang diimport tinggi yang dilekatkan selepas dibengkokkan oleh alat mesin CNC, jadi kabinet suis yang dipasang dapat mengekalkan keseragaman dalam saiz. Ia mempunyai rintangan kakisan yang kuat dan rintangan pengoksidaan, dan mempunyai kekuatan mekanikal yang lebih tinggi daripada plat keluli yang sama. Tukar kabinet dibahagikan kepada bilik tangan (petak pemutus litar), bilik bas, bilik kabel dan bilik instrumen relay (bilik voltan rendah) dengan partition. Cangkang setiap unit secara bebas berasaskan.

◆ Gambaran keseluruhan produk

Cangkang dan partition peranti suis terbuka yang dilengkapi dengan perisai logam diperbuat daripada plat keluli bersalut aluminium-zink atau plat keluli yang digerakkan selepas diproses dan dibengkokkan oleh alat mesin CNC, jadi kabinet suis yang dipasang dapat mengekalkan keseragaman dalam saiz. Plat keluli bersalut aluminium-zink mempunyai kesan anti-karat dan anti-pengoksidaan yang kuat, dan mempunyai kekuatan mekanikal yang lebih tinggi daripada plat keluli yang sama. Kabinet suis dibahagikan kepada bilik tangan, bilik bas, bilik kabel dan ruang instrumen relay oleh partition, dan cangkang setiap unit mempunyai asas bebas. Pintu kabinet suis semuanya disembur dengan plastik elektrostatik untuk menjadikan permukaan mereka mempunyai kelebihan rintangan impak, rintangan kakisan dan penampilan yang indah (warna boleh disesuaikan oleh pengguna).

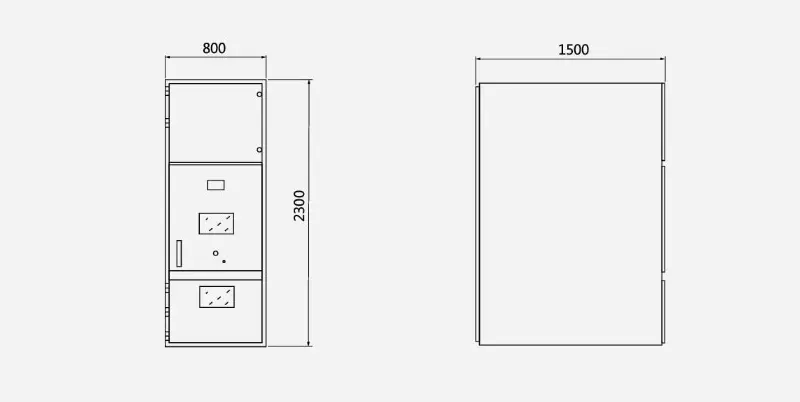

◆ Dimensi garis besar

Dimensi garis besar peranti suis terbuka yang dilengkapi dengan perisai logam adalah sebagai belows:

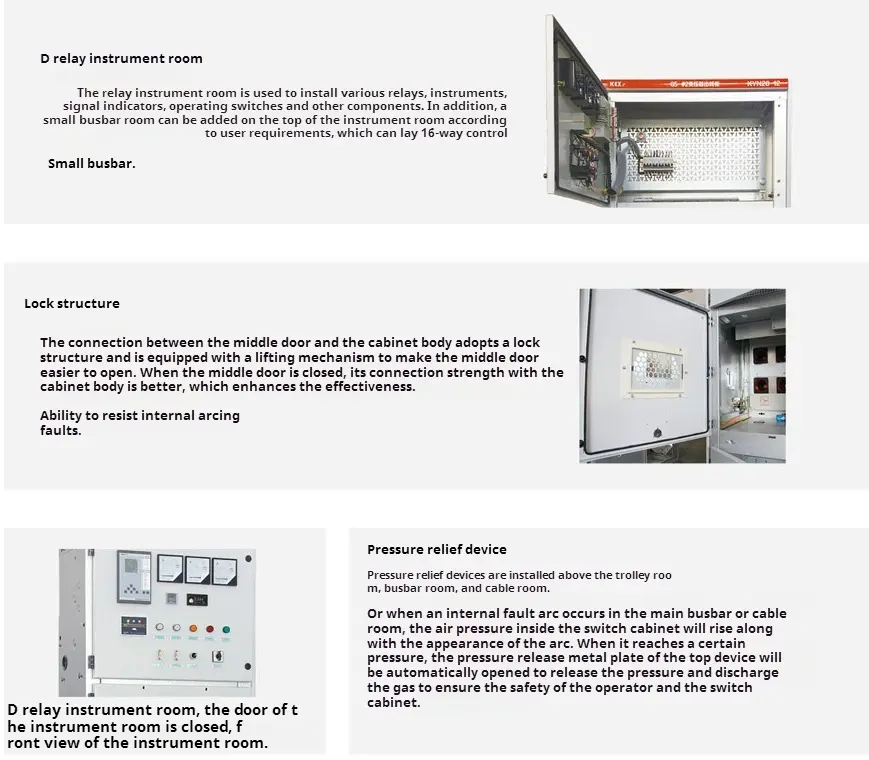

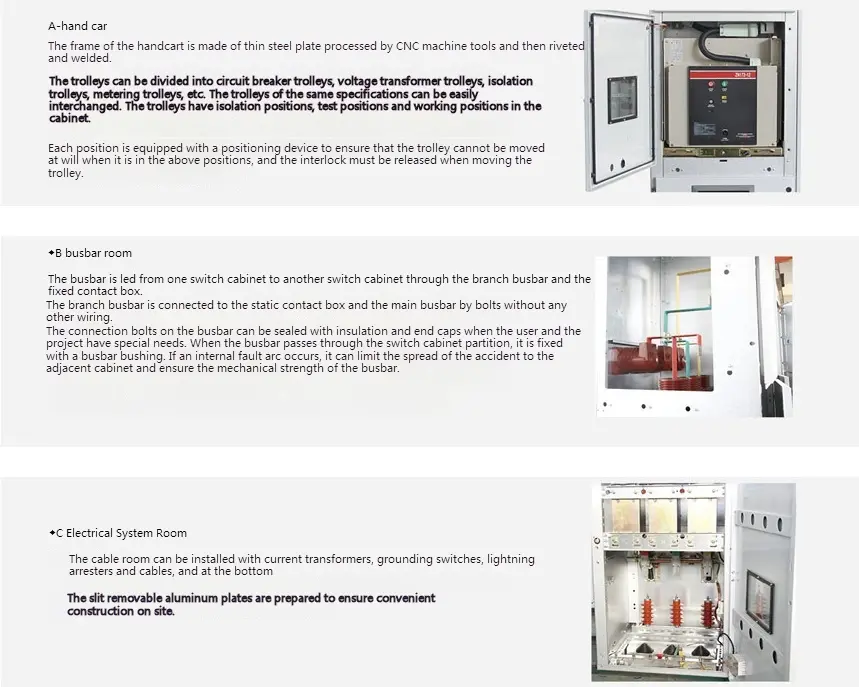

◆ Komponen utama
