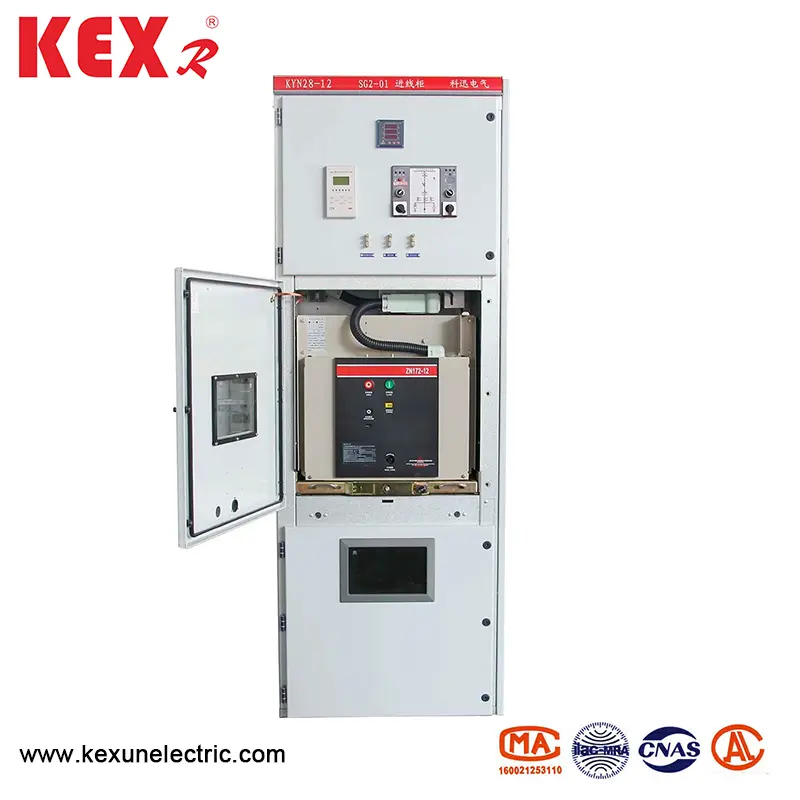

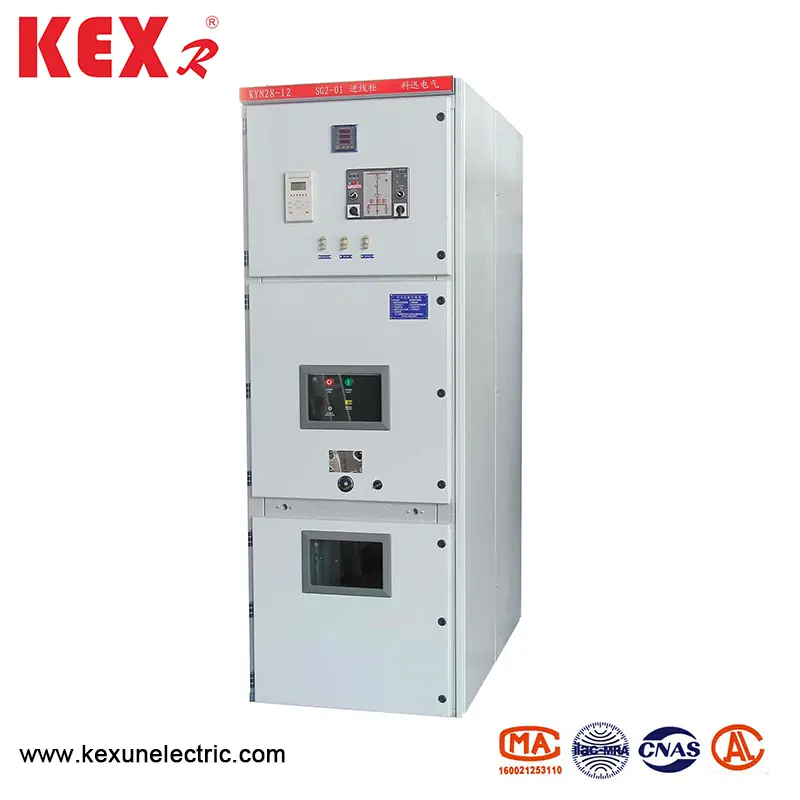

HV switchgear

● Menggunakan syarat

▶ Suhu udara: -10 ~ 40 ℃;

▶ Ketinggian: di bawah 1000m

▶ Kelembapan: Kelembapan relatif: Purata harian kurang daripada 95%, dan purata bulanan tidak melebihi 90%

▶ Tekanan wap air: Nilai purata harian tidak lebih daripada 2.2kpa, dan nilai purata bulanan tidak melebihi 1.8kpa ；; Apabila suhu jatuh secara tiba -tiba, pemeluwapan mungkin berlaku, disertai oleh pencemaran. Produk ini sesuai untuk dua keadaan persekitaran berikut yang lebih teruk daripada keadaan biasa:

(1) pemeluwapan tidak kerap (tidak lebih daripada dua kali sebulan secara purata) dan ia sedikit tercemar;

(2). Umumnya, tidak ada pemeluwapan (tidak lebih dari dua kali setahun secara purata), yang tercemar serius

▶ HV switchgear sesuai untuk tempat yang keras di mana tidak ada bahaya kebakaran dan letupan, dan pencemaran yang serius cukup untuk menghancurkan logam dan memusnahkan penebat

▶ Jenis Kyn28-12 HV Switchgear sesuai untuk tempat-tempat di mana tidak ada getaran ganas, benjolan dan kecenderungan menegak tidak melebihi 80.

Catatan:

(1) Switchgear HV membolehkan penyimpanan dan pengangkutan pada -30 ℃

(2) Apabila ketinggian melebihi 1000m, ia hendaklah dikendalikan mengikut b/2102 "keperluan teknikal untuk alat elektrik voltan tinggi menggunakan kawasan ketinggian"; Apabila ketinggian tidak melebihi 2000m, tiada langkah yang boleh diambil untuk peralatan tambahan voltan rendah;

(3) Apabila syarat penggunaan sebenar berbeza dari yang di atas, ia hendaklah dirundingkan oleh pengguna dan pengilang.

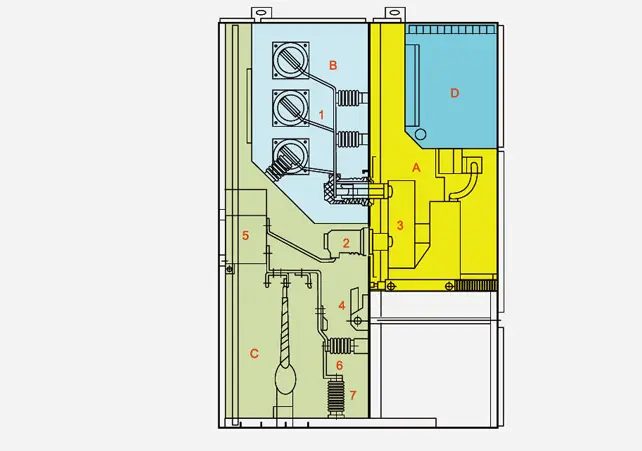

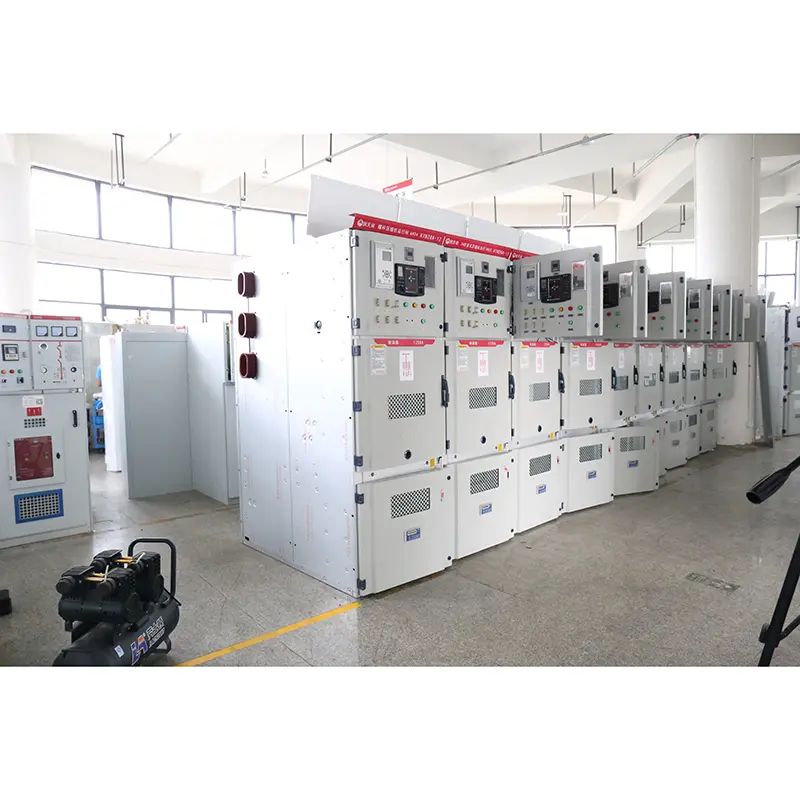

◆ Switchgear HV terdiri daripada dua bahagian: badan kabinet tetap dan bahagian yang boleh dilukis (handcart untuk pendek) (lihat angka untuk gambarajah skematik struktur HV switchgear Belows). Cangkang badan kabinet switchgeart dan papan clapboards setiap unit berfungsi diletakkan oleh plat keluli bersalut aluminium-zink. Tahap perlindungan shell switchgear mencapai IP4x, dan tahap perlindungan setiap papan partition petak dan pintu pemutus litar adalah P2X apabila dibuka. Switchgear jenis HV Kyn28-12 boleh dilengkapi dengan VS1, Zn 12V Vacuum Circuit Breaker Handcart dan VD4 Vacuum Circuit Breaker Handcart, dan VC Vacuum Contactor yang dihasilkan oleh ABB Company. Switchgear boleh dipasang di kabinet berganda, iaitu, dalam susunan belakang. Pemasangan dan debugging kabinet suis boleh dilakukan di bahagian depan, jadi kabinet suis boleh dipasang di dinding. Kelebihan terbesar memasang dinding adalah untuk menyelamatkan ruang lantai. Di samping itu, suis HV boleh dipasang tanpa dinding, iaitu, jenis penyelenggaraan dua sisi. Susun atur struktur dalaman kedua -duanya tidak konsisten, dan kelebihannya adalah penyelenggaraan yang mudah.

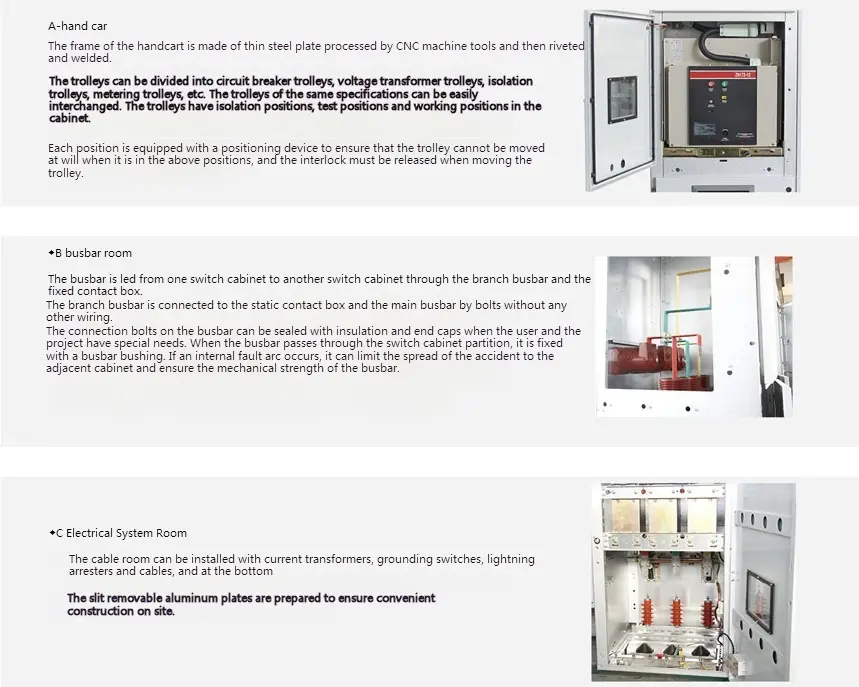

◆ Struktur switchgear HV

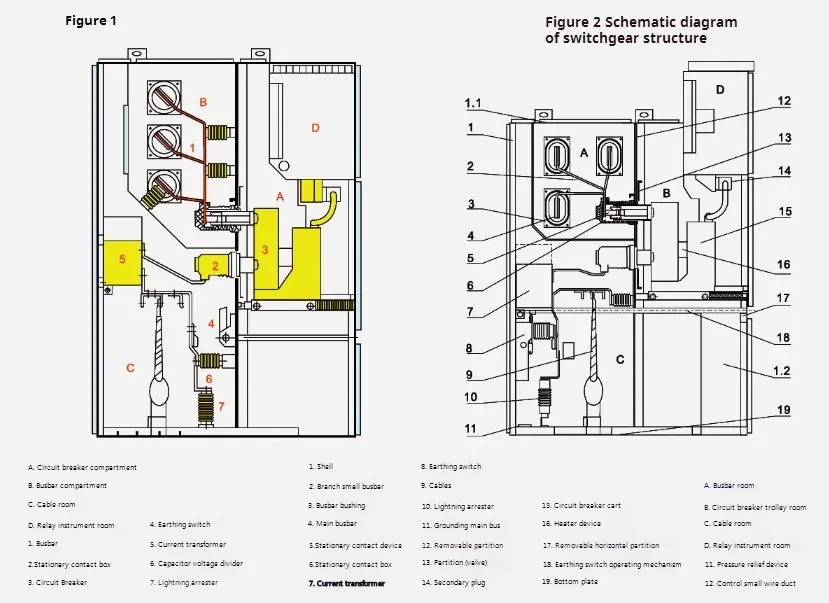

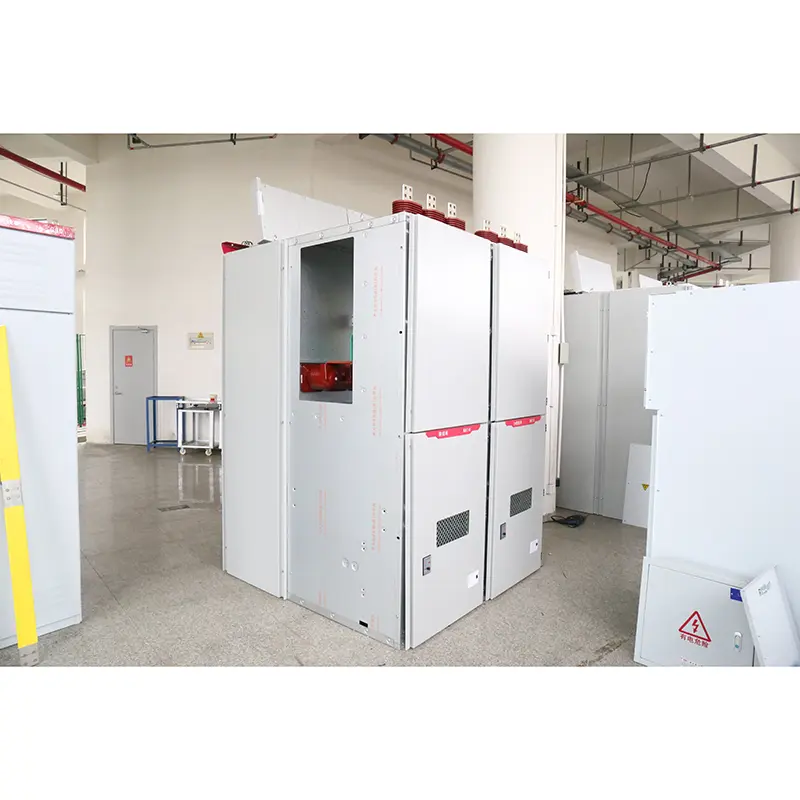

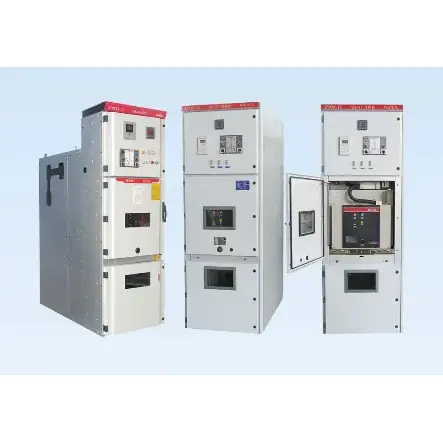

◆ Tinjauan Kyn28-12 Jenis HV Switchgear

Cangkang kabinet dan partition suis HV diperbuat daripada plat keluli bersalut aluminium-zink atau plat keluli yang digerakkan selepas diproses dan dibengkokkan oleh alat mesin CNC, dan kabinet suis yang dipasang dapat mengekalkan keseragaman dalam saiz. Plat keluli bersalut aluminium-zink mempunyai kesan anti-karat dan anti-pengoksidaan yang kuat dan kekuatan mekanikal yang lebih tinggi daripada plat keluli yang sama. Pedalaman suis HV dibahagikan kepada 1. Bilik Handcart 2. Bilik Bas 3. Bilik Kabel 4. Pintu suis semuanya disembur dengan plastik elektrostatik untuk menjadikan permukaan mereka mempunyai kelebihan rintangan impak, rintangan kakisan dan penampilan yang indah (warna boleh disesuaikan oleh pengguna).

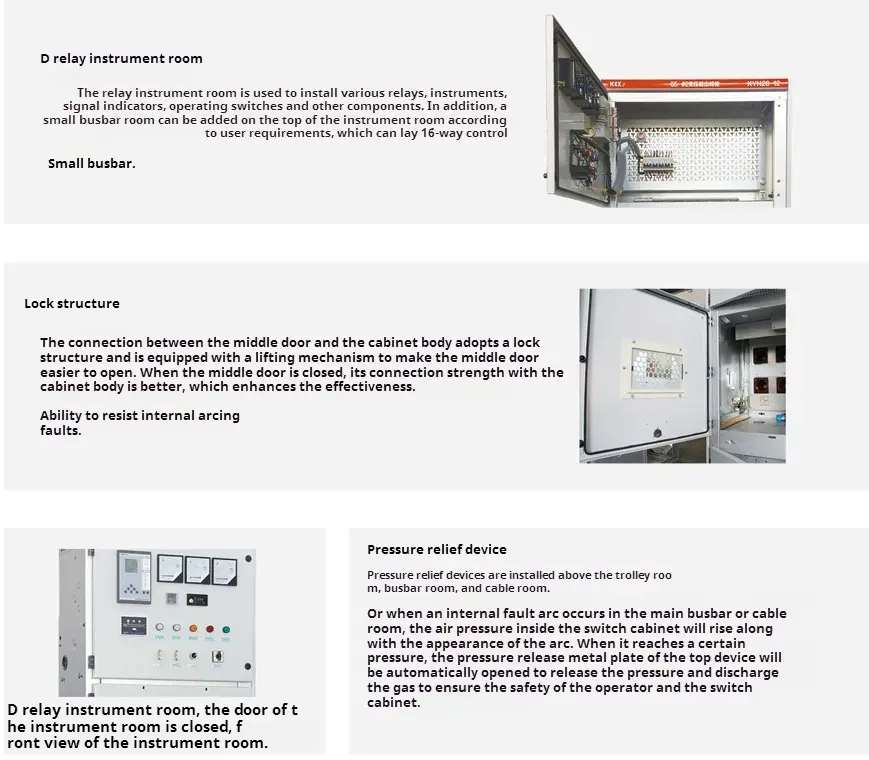

◆ Shell dan partition

Shell dan partition jenis Kyn28-12 HV switchgear diperbuat daripada plat keluli zink yang diimport tinggi yang diimport tinggi yang dilekatkan selepas dibengkokkan oleh alat mesin CNC, jadi suis HV yang dipasang dapat mengekalkan keseragaman dalam saiz. Ia mempunyai rintangan kakisan yang kuat dan rintangan pengoksidaan, dan mempunyai kekuatan mekanikal yang lebih tinggi daripada plat keluli yang sama. HV switchgear dibahagikan kepada bilik tangan (petak pemutus litar), bilik bas, bilik kabel dan ruang instrumen relay (bilik voltan rendah) dengan partition. Cangkang setiap unit secara bebas berasaskan.

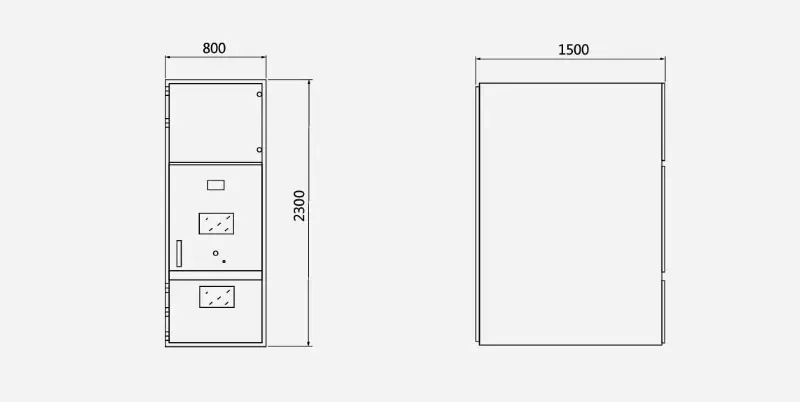

◆ Dimensi garis besar HV switchgear adalah seperti Belows:
