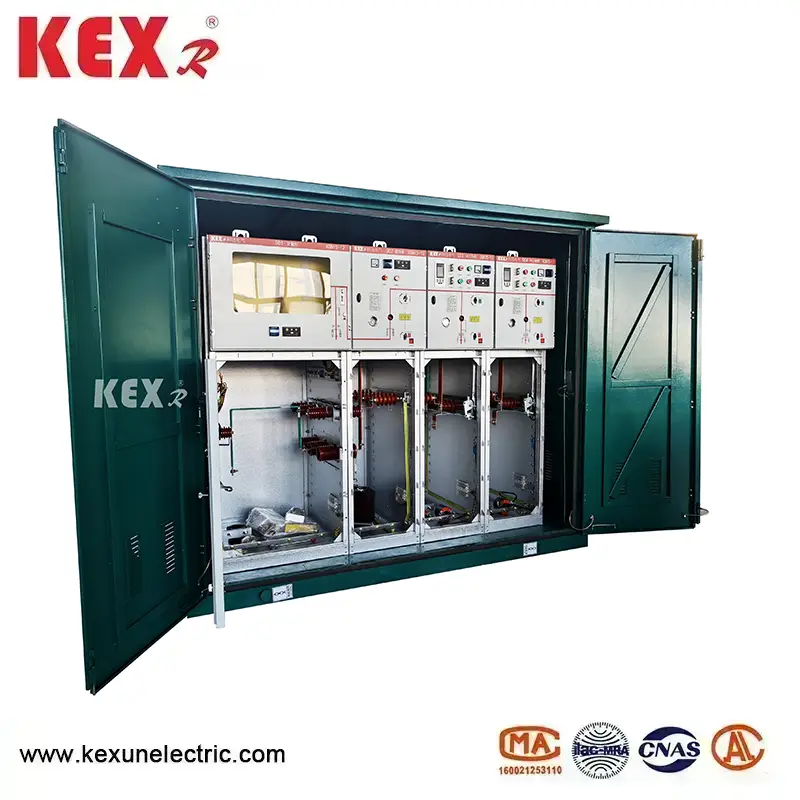

Kabinet Unit Utama Cincin SF6

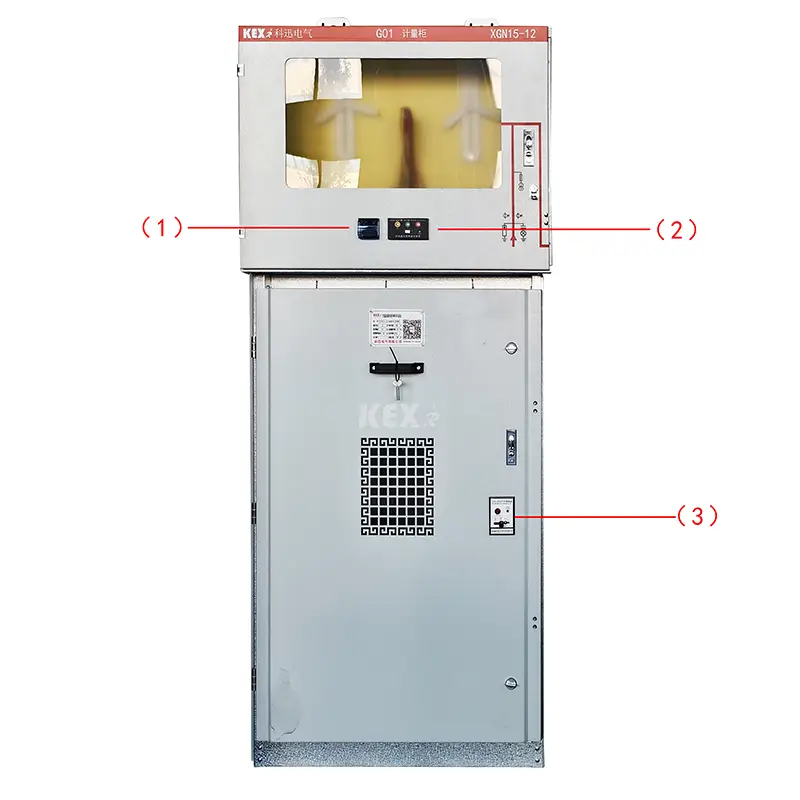

●Komponen

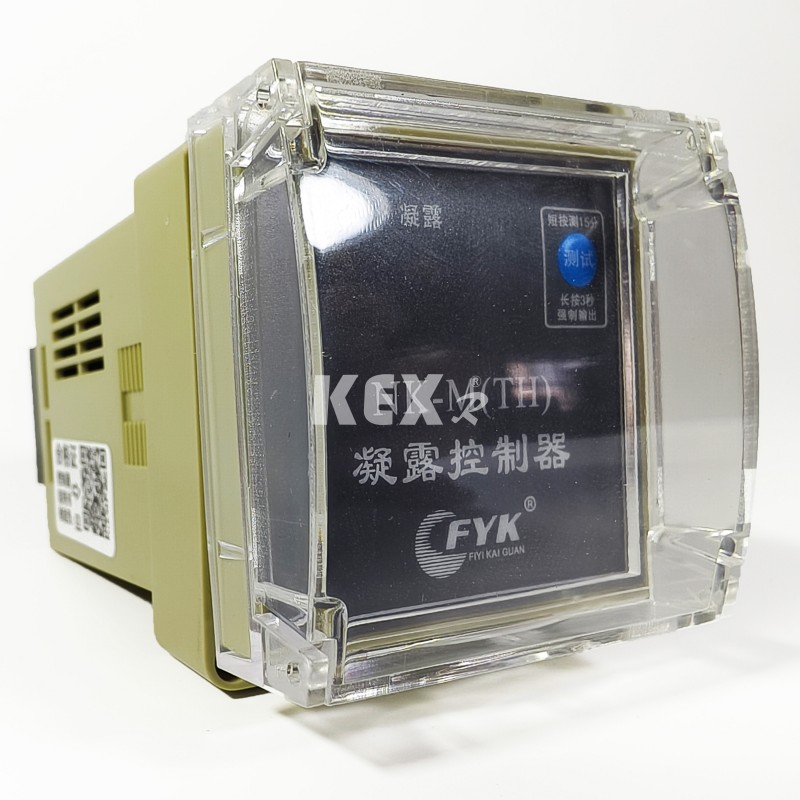

1. .Pengawal pemeluwapan

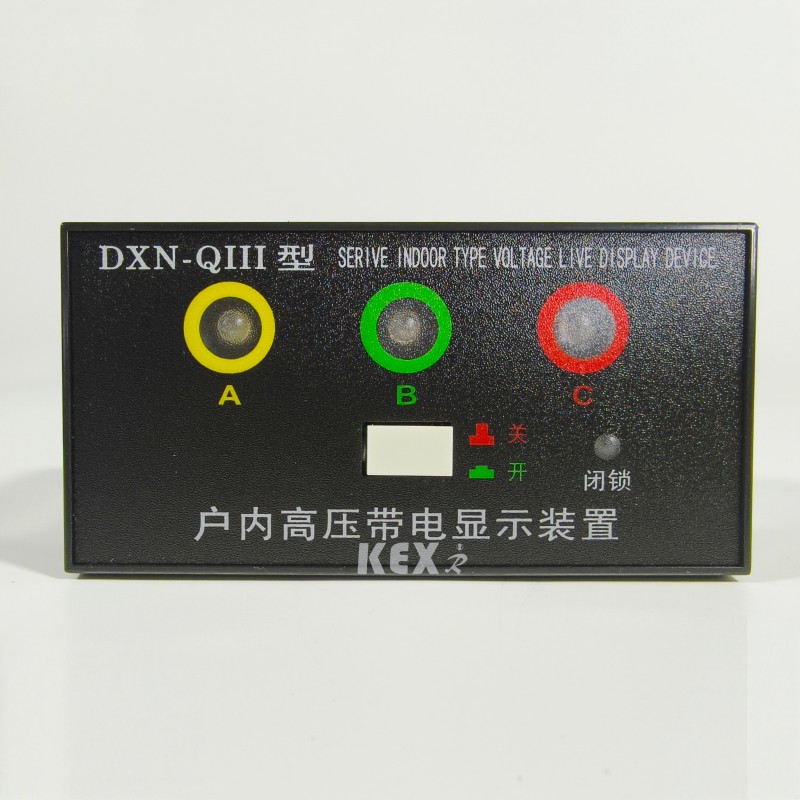

2.Paparan bercas

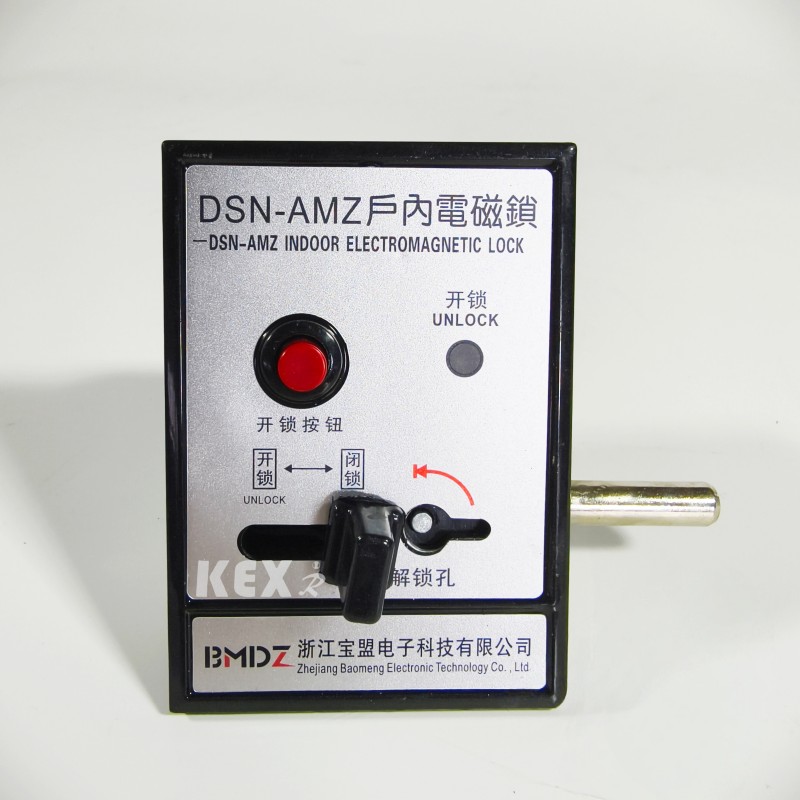

3. Kunci elektromagnet dalaman

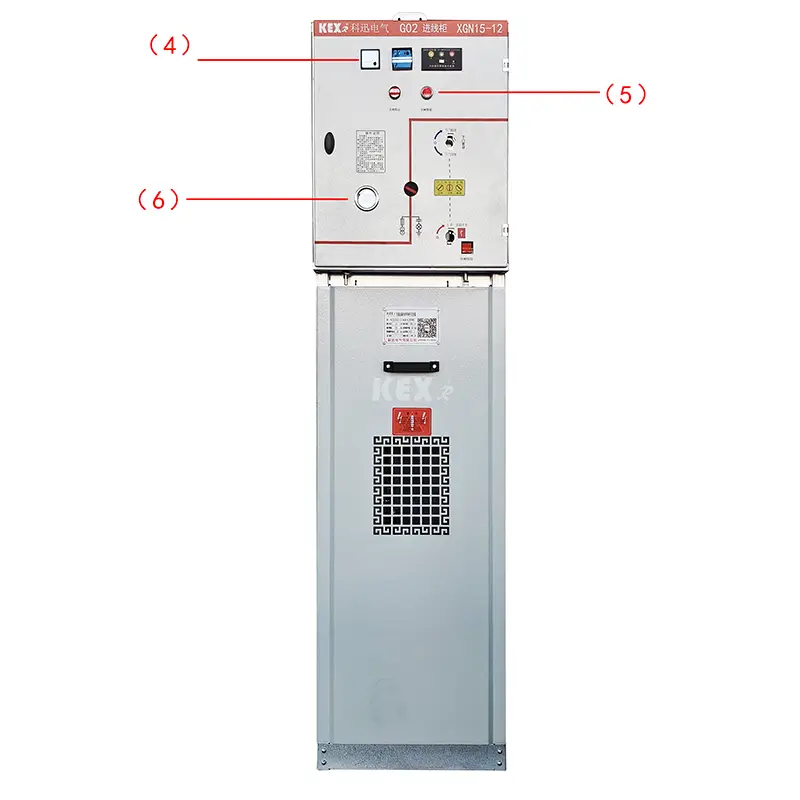

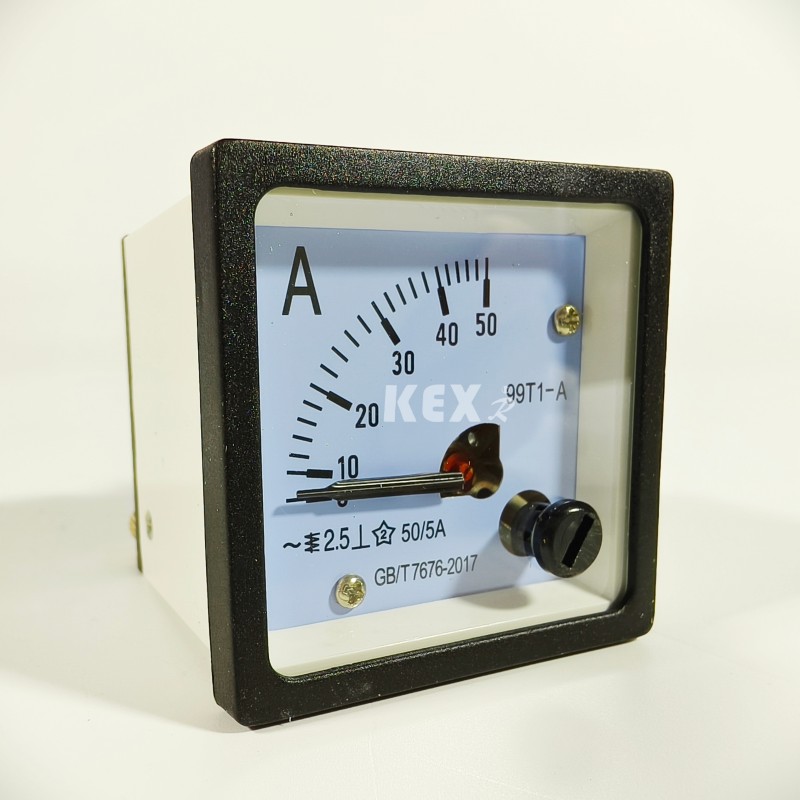

4. Ammeter

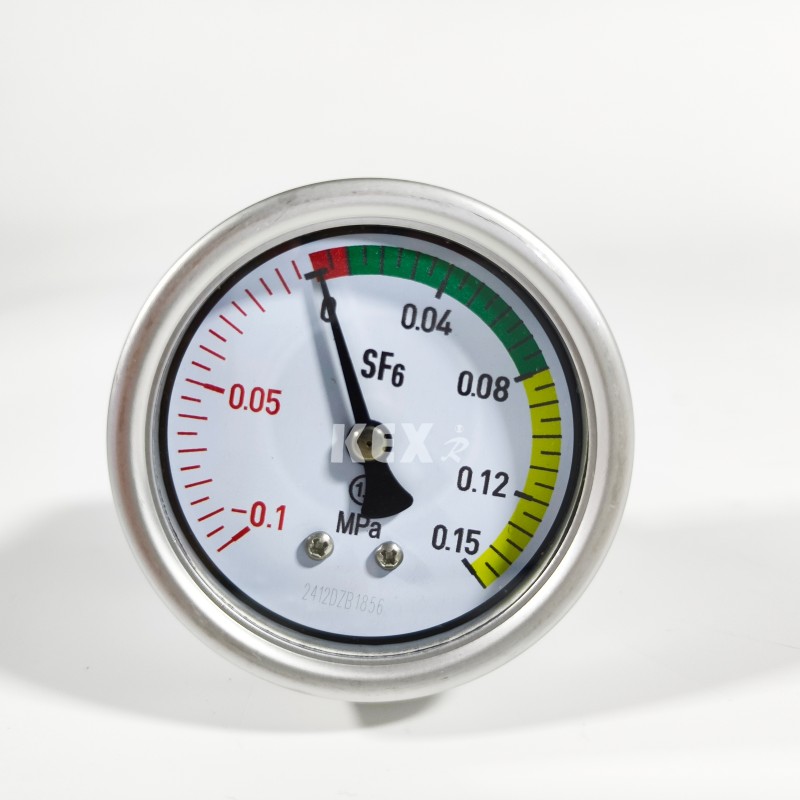

6.Barometer

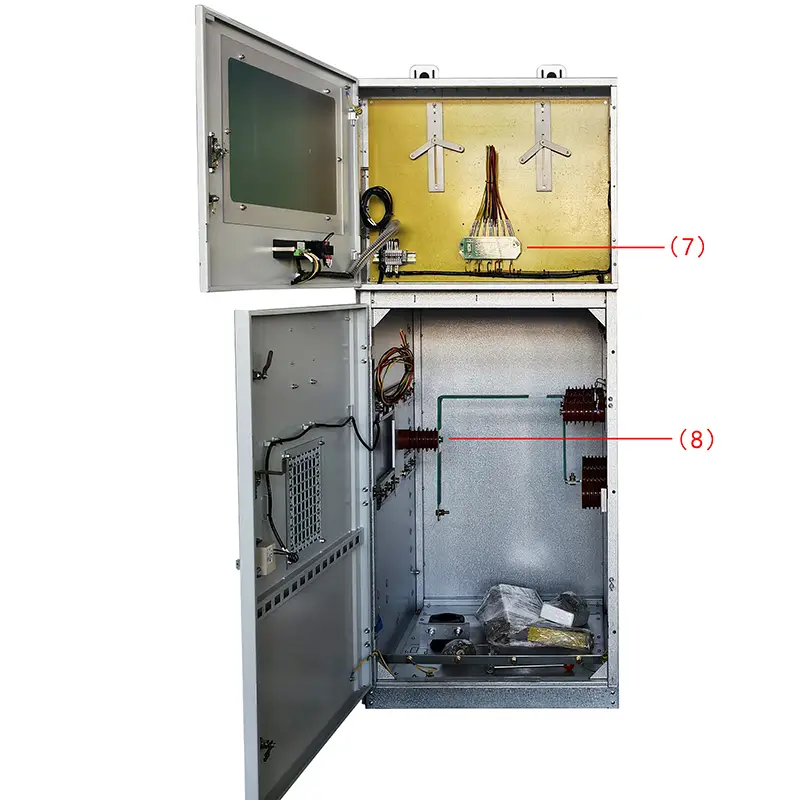

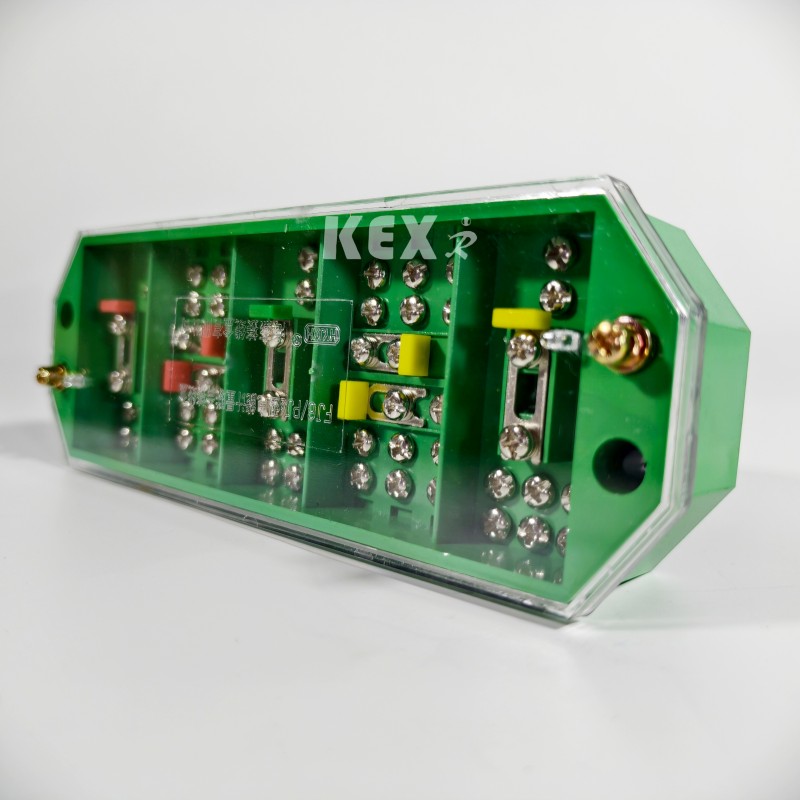

7. Penyambung elektrik wayar 3 Fasa 3

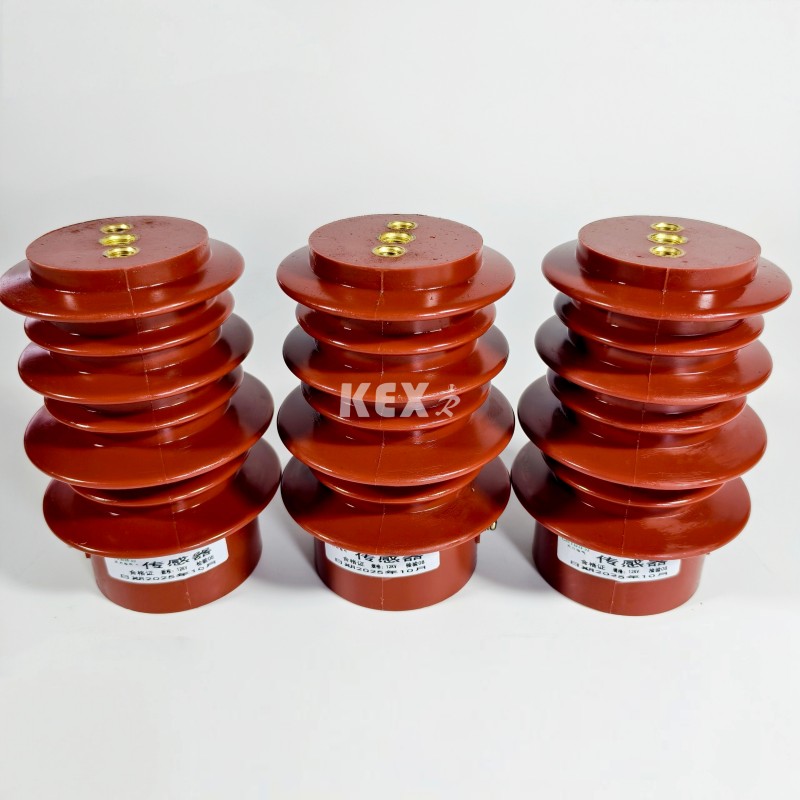

8. Pemancar

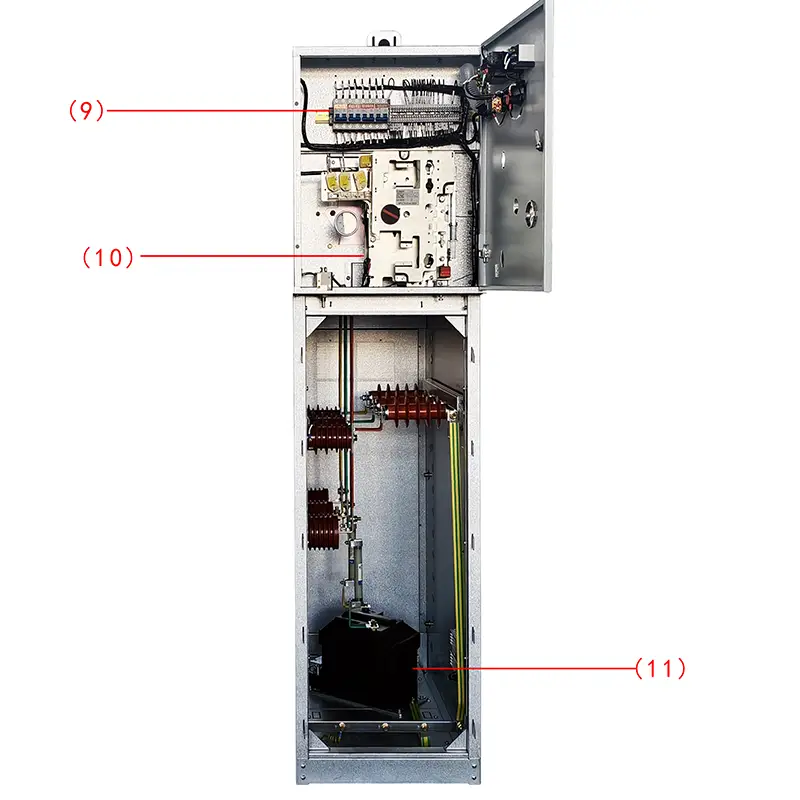

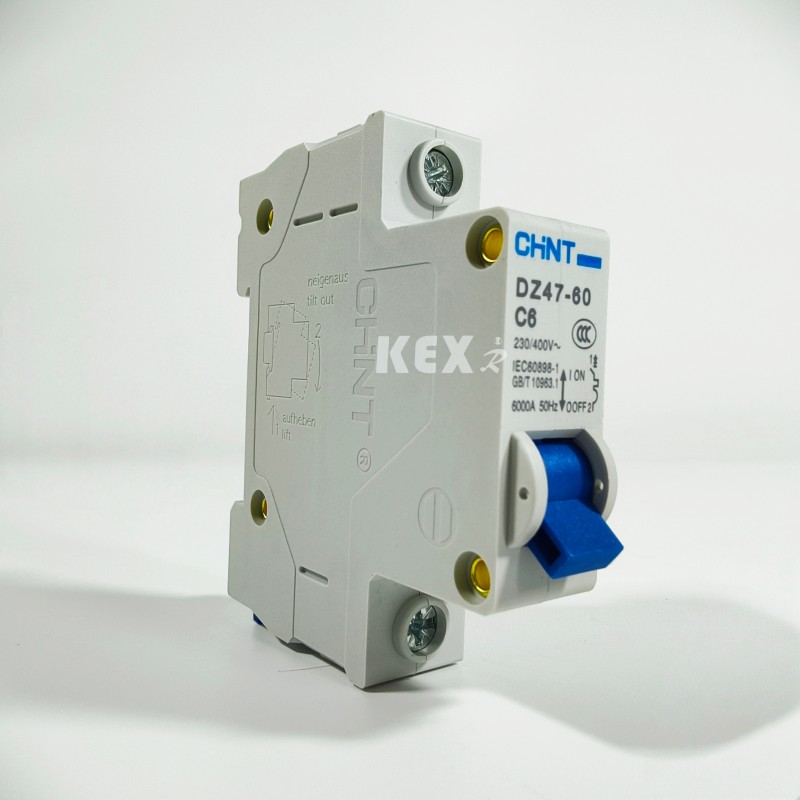

9. Mcb

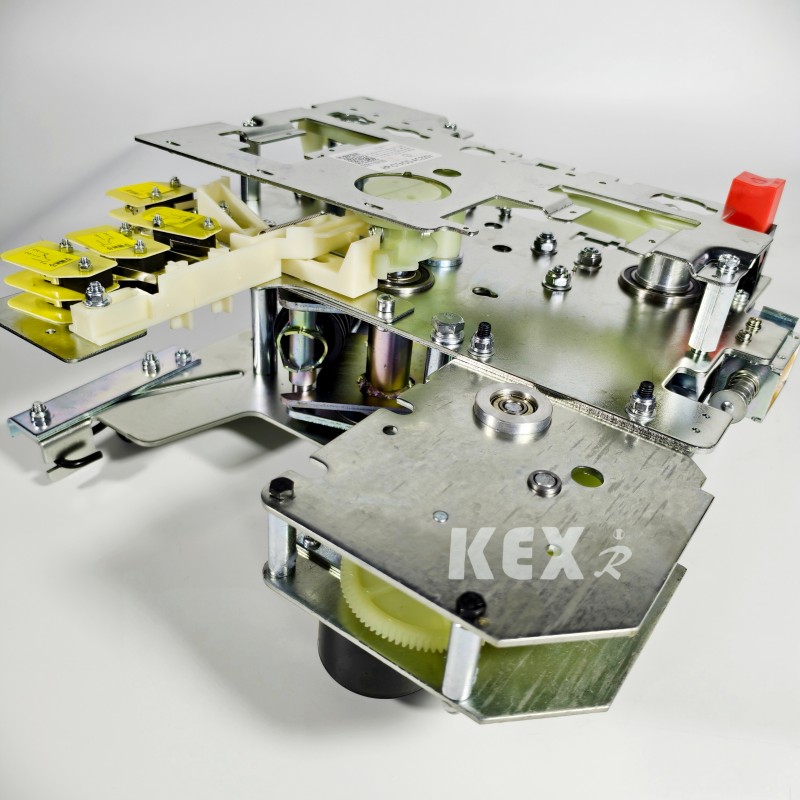

10. Mekanisme operasi

11.VT

● Menggunakan syarat

Kabinet Unit Utama Cincin SF6 modular jenis XGN15-12 ialah generasi baharu bagi peralatan suis tertutup logam yang padat dan boleh dikembangkan dengan suis heksafluorida sulfur sebagai suis utama dan penebat udara untuk keseluruhan kabinet. Ia mempunyai ciri-ciri struktur mudah, operasi yang fleksibel, interlock yang boleh dipercayai dan pemasangan yang mudah, dan boleh menyediakan penyelesaian teknikal yang memuaskan untuk pelbagai aplikasi dan keperluan pengguna yang berbeza. Ia mengguna pakai teknologi penderiaan dan geganti pelindung terkini, serta prestasi teknikal termaju dan skim pemasangan ringan dan fleksibel, yang dapat memenuhi sepenuhnya keperluan pasaran yang berubah-ubah.

Suis utama Kabinet Unit Utama Cincin XGN15-12 SF6 menggunakan FLN36 dan FLN48 masing-masing, suis beban SF6 dan SFG asal ABB, dan pemutus litar VD4/S, HD4/S asal ABB dan pemutus litar VS1 juga boleh dilengkapi mengikut keperluan pengguna.

● Persekitaran Kerja

◆ Ketinggian≤1000m

◆Suhu Ambien -25~40℃

◆Purata kelembapan relatif harian tidak melebihi 95%; Kelembapan relatif bulanan purata tidak melebihi 90%;

◆ Kapasiti seismik: 8 darjah;

◆ Tiada getaran dan hentaman yang ganas, dan tempat dengan bahaya kebakaran, kakisan kimia dan letupan.

● Standard

Kabinet Unit Utama Cincin SF6 modular XGN15-12 memenuhi piawaian di bawah

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

●Jadual parameter teknikal bagi Kabinet Unit Utama Cincin SF6 modular jenis XGN15-12

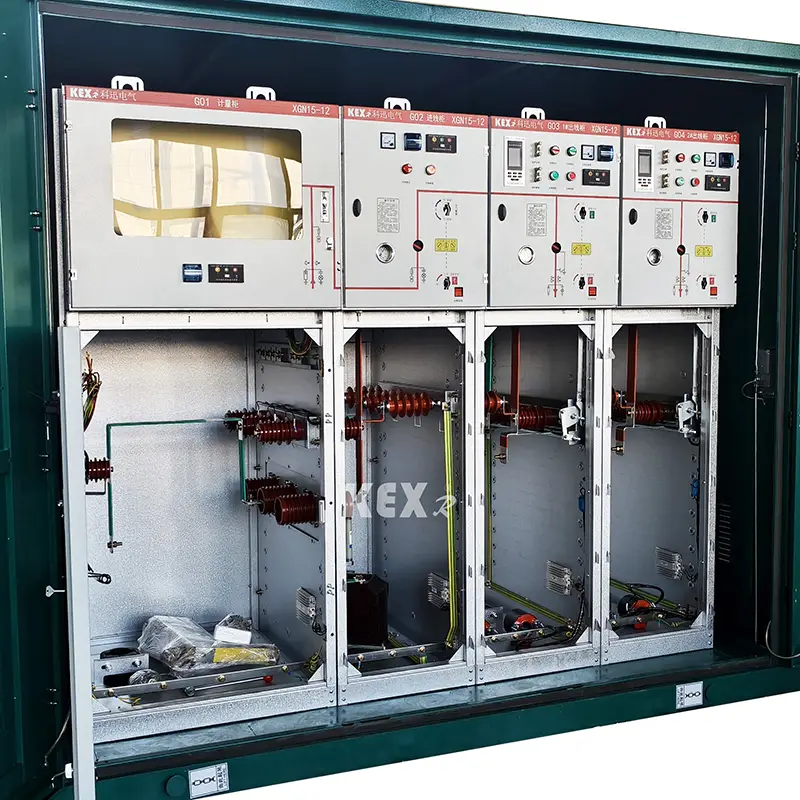

● Struktur Kabinet Unit Utama Cincin SF6 modular jenis XGN15-12

◆Bilik bas: suis beban

Suis beban tiga stesen dipasang di dalam bilik suis. Cangkang suis beban diperbuat daripada resin epoksi dan diisi dengan sulfur heksafluorida (SF6 ) Gas adalah medium penebat, dan S6F boleh dipasang di dalam bilik suis mengikut keperluan pelanggan. Meter ketumpatan gas atau meter ketumpatan gas dengan sentuhan penggera.

◆Bilik kabel: mekanisme operasi, mekanisme saling kunci dan bilik kawalan voltan rendah.

Kabinet suis beban mempunyai bilik kabel yang mencukupi, yang digunakan terutamanya untuk sambungan kabel, supaya kabel teras tunggal atau tiga teras boleh disambungkan dengan kepala kabel tanpa pelindung yang mudah, dan pada masa yang sama, penangkap kilat, pengubah semasa, suis pembumian bawah dan elemen lain boleh dipasang di ruang yang luas. Mengikut reka bentuk standard, pintu almari mempunyai tingkap pemerhatian dan peranti interlock keselamatan, dan plat bawah bilik kabel dilengkapi dengan penutup pengedap dan pengapit kabel dengan bingkai sokongan saiz yang sesuai. Plat bawah dan bingkai pintu hadapan bilik kabel boleh ditanggalkan untuk memudahkan pemasangan kabel.

◆ Mekanisme menguli, mekanisme saling kunci dan bilik kawalan tekanan rendah

Ruang voltan rendah dengan interlock memainkan peranan panel kawalan pada masa yang sama. Ruang voltan rendah dilengkapi dengan mekanisme operasi spring dengan penunjuk kedudukan, interlock mekanikal dan peranti, dan juga boleh dilengkapi dengan sesentuh tambahan, gegelung tersandung, mekanisme tersandung kecemasan, paparan langsung kapasitif, kunci kekunci dan peranti pengendalian elektrik. Pada masa yang sama, ruang dalam kebuk voltan rendah juga boleh dilengkapi dengan litar kawalan, alat pengukur dan geganti pelindung. Kabinet lebar 750mm mempunyai dua ruang voltan rendah yang sama, yang boleh dilengkapi dengan lebih banyak aksesori. Seluruh kabinet suis XGN15 boleh dibahagikan kepada dua bahagian, bahagian atas kabinet termasuk bilik bas, suis beban, mekanisme operasi dan bilik voltan rendah, yang dipisahkan dari bilik kabel bawah. Oleh itu, peralatan yang dipasang di unit atas boleh dibaik pulih dan diperbaharui dengan selamat dan mudah, dan keseluruhan unit atas boleh diganti.

◆ Bilik busbar

Bilik busbar disusun di bahagian atas kabinet. Di dalam bilik bas, bas-bas utama disambungkan bersama dan berjalan melalui seluruh barisan suis.

● Komponen asas Kabinet Unit Utama Cincin SF6 modular jenis XGN15-12

▶ Suis beban SF6 jenis FLN36 dibangunkan dan dihasilkan untuk syarikat dengan memperkenalkan teknologi asing dan mengikut keperluan sistem kuasa domestik, ia mempunyai tiga keadaan kerja: Menutup, membuka dan membumi

▶Sesentuh dinamik dan statik suis beban diletakkan di dalam cangkerang resin epoksi tuangan mati dengan struktur bertetulang, gas SF6 digunakan sebagai medium pemadam arka, dan tekanan udara ialah 14bar. Setiap suis beban dimeterai dan bebas penyelenggaraan, dan barometer boleh dipilih secara berasingan. Kaedah pemasangan suis beban adalah untuk meletakkan partition keluli di antara bilik kabel dan bilik bas, dan memasangnya secara mendatar untuk memenuhi keperluan keselamatan yang paling ketat untuk operasi dan penyelenggaraan. Jika arka berlaku di dalam, terdapat titik lemah struktur di bahagian belakang shell suis beban, yang akan dihanyutkan, dan kemudian injap nyahcas arka pada kabinet akan dihanyutkan untuk membimbing aliran udara tekanan lebih di luar kabinet.

▶Suis beban SF6 mempunyai dua mekanisme operasi: Mekanisme operasi spring tunggal (jenis K) dan mekanisme operasi spring dua kali (jenis A), mekanisme elektrik boleh ditambah kepada dua jenis mekanisme operasi di atas untuk merealisasikan kawalan elektrik jauh.

●Skim untuk dipilih

□Contoh Skim 1

◆Tatarajah dan Ciri Standard

▶630A Bas

▶Muat suis:FLN36-12D/T630-20

▶Suis beban tiga stesen (menutup, mengasingkan, membumi) atau suis dua stesen (menutup, mengasingkan)

▶Tingkap visual dipasang pada hujung operasi suis.

▶Suis utama dan suis pembumian dikendalikan oleh dua lubang operasi yang berasingan dan satu sama lain dikunci sendiri.

▶Petunjuk kedudukan suis beban dan suis pembumian

▶Tukar badan dengan penunjuk voltan kapasitif

▶Tolok tekanan gas SF6 dengan geganti ketumpatan

▶Suis pembumian bersambung dengan panel hadapan bilik kabel

◆ Konfigurasi dan ciri pilihan

▶ Sambungan Bas Tempahan

▶Motor operasi pensuisan beban:AC220V/110V DC220V/110V/48V

▶Litar Pintas dan Penunjuk Ralat Pembumian

▶Peranti Pelindung Kilat (Jenis Pengedaran, Jenis Loji Kuasa, Jenis Pelepasan)

▶Mengukur CT dan Meter

▶Pengubah Voltan PT untuk Bekalan Kuasa Operasi

▶AC110V/220V Penutupan Pembumian Langsung Talian Masuk (Suis Pembumian dan Pintu Bawah Penutupan Pembumian Tertutup apabila Kabel Bawah Hidup)

▶Sesentuh Tambahan: Suis Utama 4NO+4NC Suis Pembumian 2NO+2NC

□Contoh Skim 2

◆ Tatarajah dan Ciri Standard·

▶630A busbar utama

▶Muat suis:FLN36-12D/T100-50

▶Suis beban tiga stesen (menutup, mengasing dan membumi)

▶Suis beban tiga stesen, kepala fius dan suis pembumian hujung fius

▶Untuk sambungan mekanikal

▶Petunjuk perjalanan fius dan penghantaran isyarat jauh

▶Tetingkap visual dipasang pada hujung operasi suis.

▶Suis utama dan suis pembumian dikendalikan oleh dua lubang operasi yang berasingan dan satu sama lain dikunci sendiri.

▶Petunjuk kedudukan suis beban dan suis pembumian

▶Tukar badan dengan penunjuk voltan kapasitif

▶Tolok tekanan gas SF6 dengan geganti ketumpatan

▶Suis pembumian bersambung dengan panel hadapan bilik kabel

◆ Konfigurasi dan ciri pilihan

▶ Sambungan Bas Tempahan

▶Motor operasi pensuisan beban:AC220V/110V DC220V/110V/48V

▶Petunjuk Kesalahan Pendek dan Dibumikan

▶Mengukur CT dan Meter

▶Lawatan Voltan Kehilangan AC220V

▶Pemutus arus lampau:GL25/5

▶Sesentuh tambahan: suis utama 4NO+4NC suis pembumian 2NO+NC

▶Gegelung trip:AC220V/110V DC220V/110V/48V

▶Fius Fius (Isyarat Kerosakan):1NO

▶Tolok tekanan dengan isyarat:1NO

□Contoh Skim 3

Program Utama Nombor D07

◆Tatarajah dan Ciri Standard

▶Dua Pengubah Arus LZZBJ9

▶Dua Pengubah Voltan JDZ

▶Lindungi fius PT

▶Saling mengunci panel hadapan bilik kabel

◆Konfigurasi dan ciri pilihan

▶AVoltmeter dengan Suis

▶Ammeter dengan suis

▶3 CT ,3 PT

▶Penunjuk Voltan Kapasitif Menunjukkan Kabinet Alat Suis Hidup

▶Meter jam watt

▶Kawalan negatif
