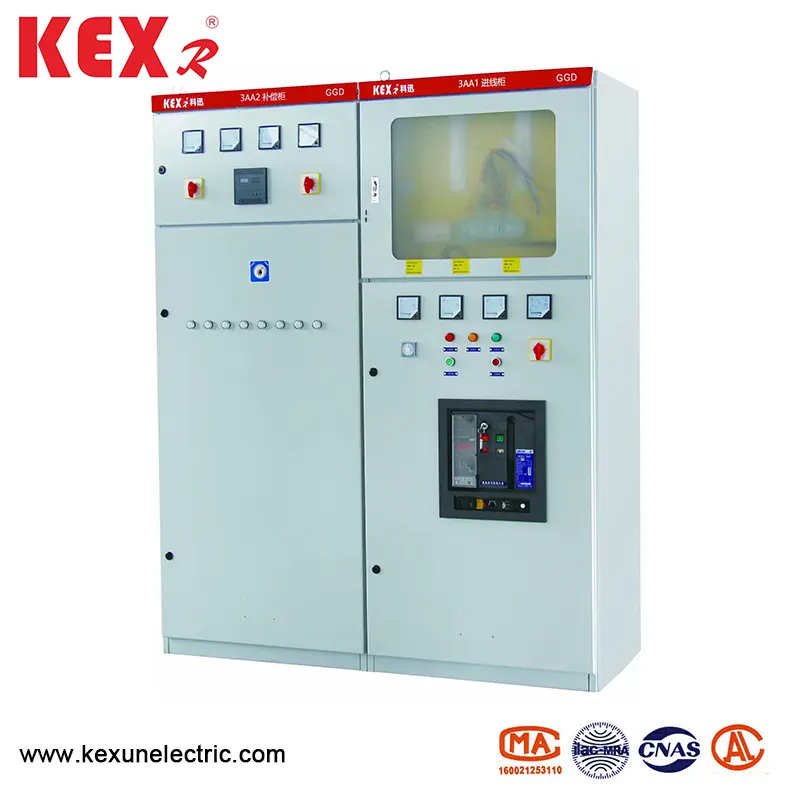

Kabinet pengedaran voltan rendah AC

● Bidang permohonan

Kabinet pengedaran voltan rendah GGD AC adalah jenis baru kabinet pengedaran voltan rendah yang direka berdasarkan prinsip keselamatan, ekonomi, rasionalitas dan kebolehpercayaan mengikut kehendak atasan yang kompeten Kementerian Tenaga dan majoriti pengguna kuasa dan jabatan reka bentuk. Produk ini mempunyai ciri-ciri kapasiti pemecahan yang tinggi, kestabilan dinamik dan terma yang baik, skim elektrik fleksibel, kombinasi mudah, siri, praktik yang kuat, struktur novel dan tahap perlindungan yang tinggi, dan boleh digunakan sebagai produk terkini suis voltan rendah. GGD AC Kabinet pengedaran voltan rendah mematuhi IEC439 switchgear voltan rendah dan kawalan, GB7251 switchgear voltan rendah dan piawaian lain.

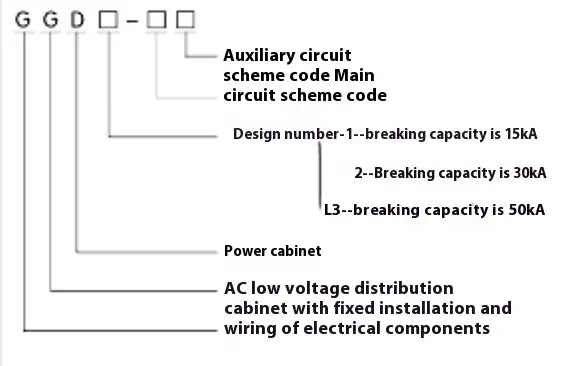

● Maksud model

● Prestasi elektrik

◆ Parameter elektrik asas

◆ Skim litar utama

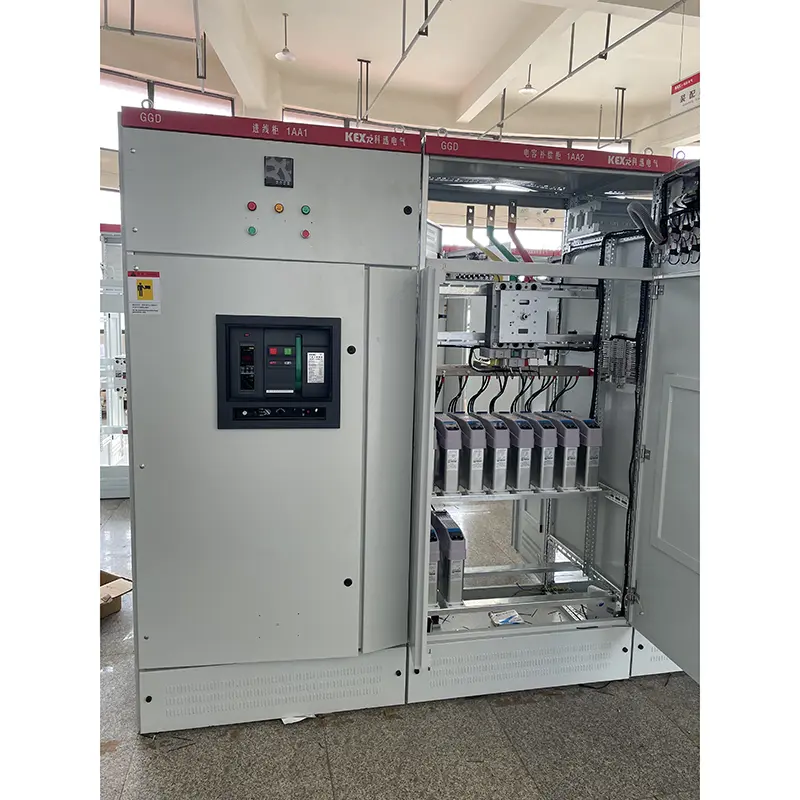

Terdapat 129 skim dan 298 spesifikasi untuk litar utama kabinet pengedaran voltan rendah GGD AC (tidak termasuk skim dan spesifikasi yang diperoleh daripada perubahan fungsi litar tambahan dan perubahan voltan kawalan). Antaranya, GGD1 mempunyai 49 skim dan 123 spesifikasi. GGD2 mempunyai 53 skim dan 107 spesifikasi. Model GGD3 mempunyai 27 skim dan 68 spesifikasi Skim litar utama dipilih dengan meminta pendapat majoriti reka bentuk dan penggunaan jabatan, yang meningkatkan skim yang diperlukan oleh loji kuasa. Nilai semasa hingga 3150A, sesuai untuk transformer pengedaran 2000kVA dan di bawah. Di samping itu, untuk memenuhi keperluan pampasan kuasa reaktif, kabinet pampasan penghantaran GGJ1 dan GGJ2 direka, dengan 4 skim litar utama dan 12 spesifikasi secara keseluruhan.

◆ Skim litar tambahan

Reka bentuk litar tambahan dibahagikan kepada dua bahagian: skim bekalan kuasa dan skim loji kuasa. Terdapat ruang yang cukup dalam kabinet BGD untuk memasang komponen sekunder. Pada masa yang sama, NLS juga telah membangunkan pengubah semasa LM23D khas untuk memenuhi keperluan loji kuasa dan pengguna khas apabila melampirkan perlindungan relay.

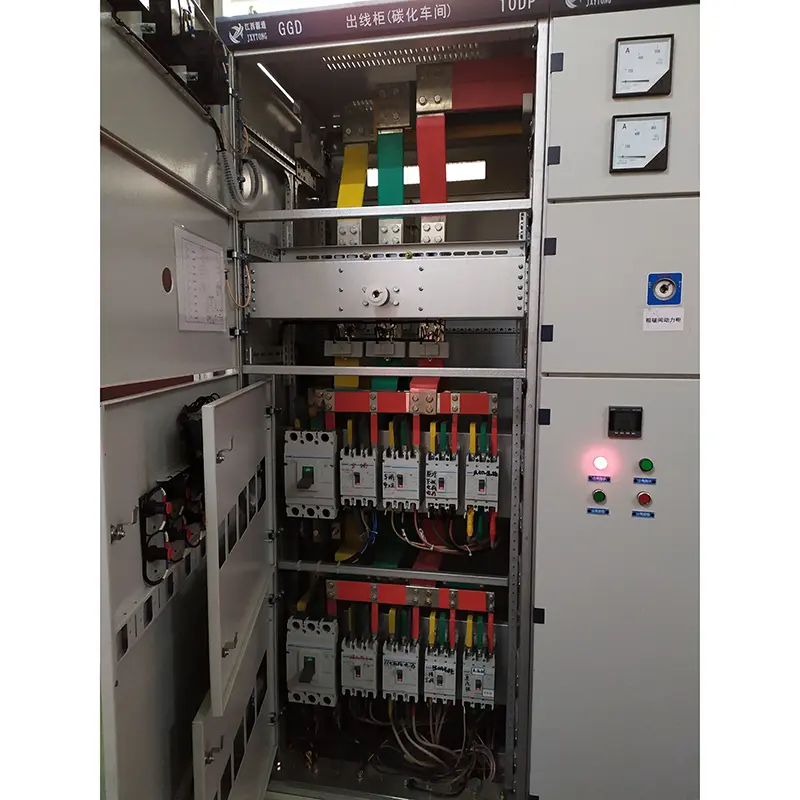

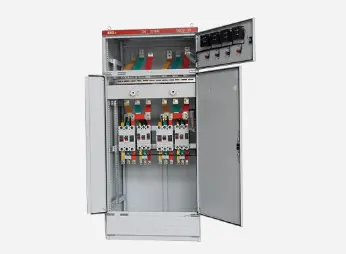

◆ Bas utama

Memandangkan nisbah harga dan kemungkinan menggantikan tembaga dengan aluminium, satu bas aluminium boleh digunakan apabila arus yang dinilai adalah di bawah 1500A, dan bas tembaga berganda boleh digunakan apabila arus yang dinilai adalah melebihi 1500 A. Pengeluar mengeluarkan prototip mengikut peraturan ini dan melepasi ujian jenis. Sudah tentu, pengilang juga boleh menggantikan bas aluminium dengan bas tembaga dengan kapasiti semasa yang sama mengikut keperluan pengguna. Permukaan bas yang bertindih semuanya dirawat oleh proses timah kolam

◆ Pemilihan komponen elektrik

▶ Jenis GGD AC Kabinet pengedaran voltan rendah terutamanya mengamalkan komponen elektrik maju yang boleh dihasilkan secara besar-besaran di China. Pada masa yang sama, mengikut prinsip ekonomi dan rasional, beberapa produk lama yang ada, seperti DZ10D dan D220, dikhaskan di premis sepenuhnya mengingati kemungkinan, dan produk usang tidak dipilih.

▶ HD13BX dan HS13BX Rotary Knife Switches adalah komponen khas yang direka oleh NLS untuk memenuhi keperluan struktur unik kabinet BGGD. Mereka menukar mod operasi mekanisme dan mengekalkan kelebihan produk lama, dan komponen elektrik praktikal.

▶ Jika jabatan reka bentuk memilih komponen elektrik baru dengan prestasi yang lebih baik dan teknologi yang lebih canggih mengikut keperluan pengguna, kabinet pengedaran voltan rendah GGD AC mempunyai fleksibiliti pemasangan yang baik, dan secara amnya ia tidak akan menyebabkan kesukaran dalam pembuatan dan pemasangan kerana mengemas kini komponen elektrik.

▶ Untuk terus meningkatkan kestabilan dinamik litar utama, NLS direka bentuk pengapit bas ZM dan sokongan penebat untuk kabinet GGD. Pengapit bar bas diperbuat daripada bahan aloi PP0 yang berkekalan tinggi dan tinggi, yang mempunyai kekuatan penebat yang tinggi, prestasi yang baik dan struktur yang unik. Ia boleh digabungkan dengan mudah ke dalam pengapit bar bas tunggal atau pengapit bar bas berganda hanya dengan menyesuaikan blok bangunan. Sokongan penebat adalah sendi cetakan jenis lengan dengan kos rendah dan kekuatan tinggi, yang menyelesaikan kecacatan jarak creepage yang tidak mencukupi produk lama.

● Pemasangan dan penggunaan

Selepas produk tiba di tempat penerima, ia harus terlebih dahulu memeriksa sama ada pembungkusan itu utuh, dan memberitahu jabatan -jabatan yang berkaitan untuk mencari sebab -sebab masa apabila masalah dijumpai. Bagi produk yang tidak dipasang dengan serta -merta, mereka harus diletakkan di tempat yang sesuai mengikut peruntukan keadaan penggunaan biasa.

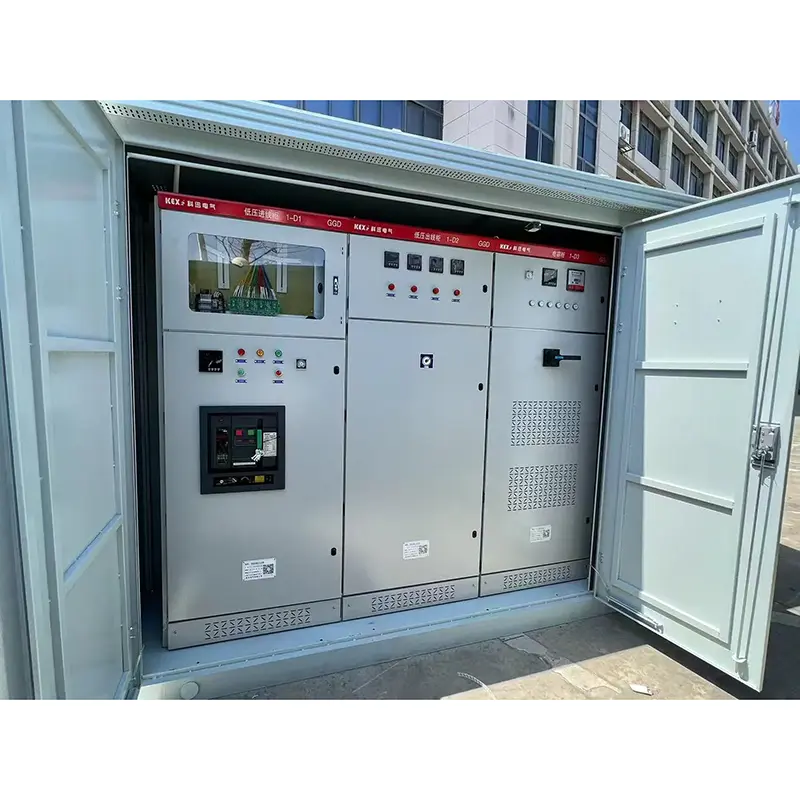

◆ Pemasangan produk

 Pemasangan produk hendaklah dijalankan mengikut gambarajah skematik pemasangan (lihat angka yang dilampirkan), dan baja saluran asas dan bolt hendaklah disediakan oleh pengguna. Apabila bas utama dipasang di seluruh baris dengan penyaduran timah, permukaan tumpang tindih hendaklah dibaiki dan diratakan, dibersihkan, dilapisi dengan vaseline neutral atau mengambil langkah -langkah lain, dan kemudian diikat dengan bolt.

◆ Produk hendaklah diperiksa dan diuji untuk item berikut selepas pemasangan dan sebelum dimasukkan ke dalam operasi.

▶ Periksa sama ada cat atas kabinet telah jatuh dan sama ada kabinet kering dan bersih.

▶ Sama ada mekanisme operasi komponen elektrik adalah fleksibel, dan tidak ada kuasa operasi jamming atau berlebihan.

▶ Sama ada on-off hubungan utama dan tambahan peralatan elektrik utama boleh dipercayai dan tepat.

▶ Sama ada nisbah dan polariti petunjuk instrumen dan pengubah adalah betul.

▶ Sama ada sambungan busbar adalah baik dan sama ada penebat menyokong, bahagian pemasangan dan aksesori dipasang dengan kukuh dan boleh dipercayai.

▶ Sama ada hubungan tambahan memenuhi keperluan, sama ada spesifikasi teras fius fius adalah betul, sama ada nilai tetapan relay memenuhi keperluan reka bentuk, dan sama ada tindakan itu boleh dipercayai dan tepat.

▶ Sama ada hubungan litar memenuhi keperluan gambarajah skema elektrik.

▶ Sama ada sistem litar perlindungan memenuhi keperluan.

▶ Gunakan megohmmeter 500-volt untuk mengukur nilai rintangan penebat tidak kurang daripada 1 megohmmeter.

◆ Langkah berjaga -jaga untuk digunakan

(1). Produk ini tidak dipasang di dinding, dikendalikan di satu sisi (bahagian depan), dan dikekalkan dengan pintu berganda. Hanya profesional yang berkelayakan boleh memasuki atau membuka saluran penyelenggaraan produk dan pintu almari untuk operasi, pemeriksaan dan penyelenggaraan.

(2). Suis udara selepas banyak kali, akan membuat kenalan utama luka bakar tempatan dan menghasilkan bahan karbon, meningkatkan rintangan hubungan, harus menjadi penyelenggaraan dan pembaikan suis udara secara tetap mengikut arahan operasinya.

◆ Pengilang hendaklah menyediakan dokumen dan aksesori berikut semasa membekalkan:

▶ Senarai Pembungkusan

▶ Sijil Produk

▶ Arahan untuk digunakan

▶ Laporan ujian kilang

▶ Lukisan elektrik yang berkaitan

▶ Kekunci pintu kabinet, pemegang operasi dan alat ganti yang ditentukan dalam kontrak.

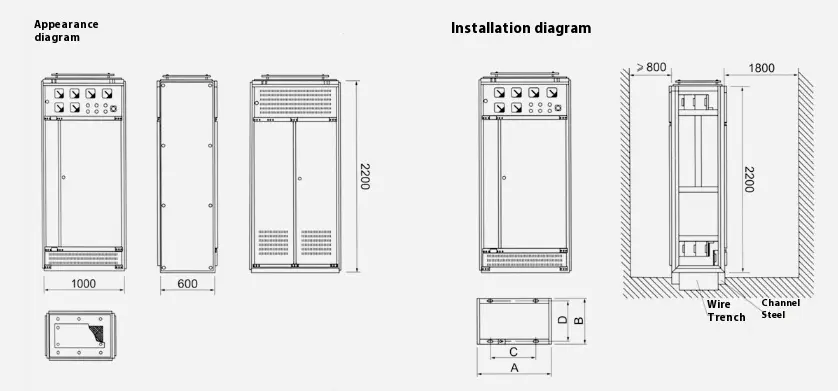

● Garis gambarajah skema dan pemasangan GGD jenis GGD AC kabinet pengedaran voltan rendah
