Set lengkap voltan rendah

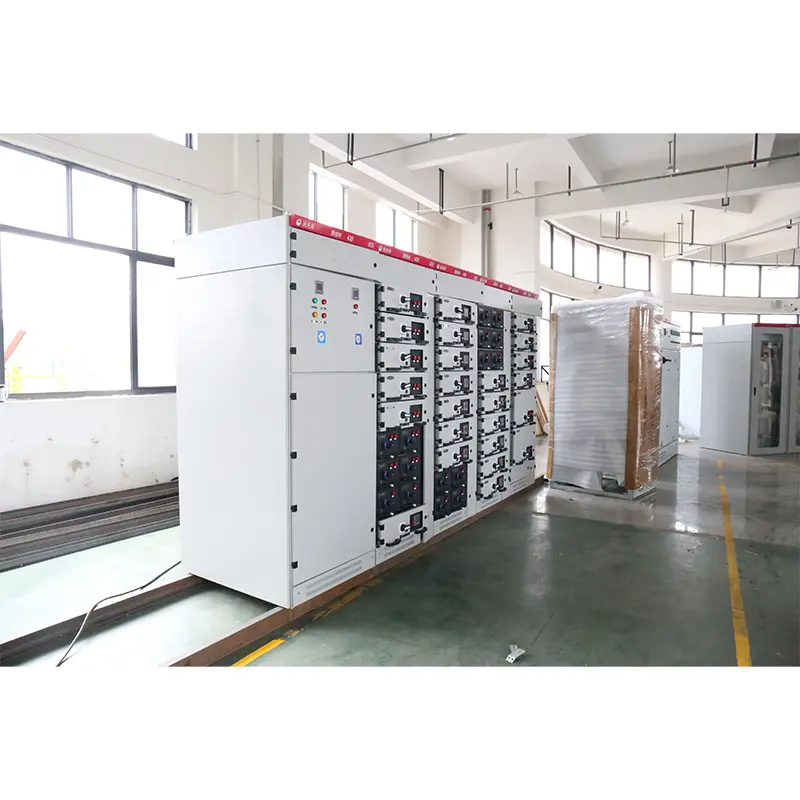

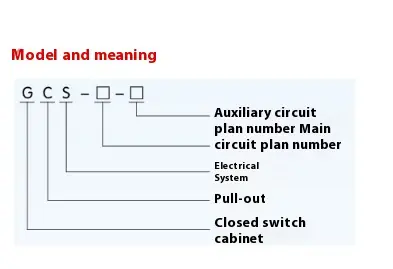

● Maksud model

● Parameter asas

● Struktur utama

▶ Bingkai utama GCS Jenis Voltan Rendah Set Lengkap Mengadopsi Jenis 8mf Jenis Buka Keluli, dan kedua -dua sisi keluli seksyen mempunyai lubang pemasangan dengan modulus 20mm dan 100mm dan ①9.2mm masing -masing, jadi pemasangan dalaman fleksibel dan mudah.

▶ Bingkai utama direka dalam dua bentuk pemasangan, iaitu struktur yang dipasang sepenuhnya dan struktur yang dikimpal sebahagiannya (bingkai sampingan dan rasuk salib) untuk pengguna memilih.

▶ Setiap bilik berfungsi peranti diasingkan antara satu sama lain, dan petaknya dibahagikan kepada bilik unit berfungsi, bilik bas dan bilik kabel. Fungsi setiap ruang agak bebas.

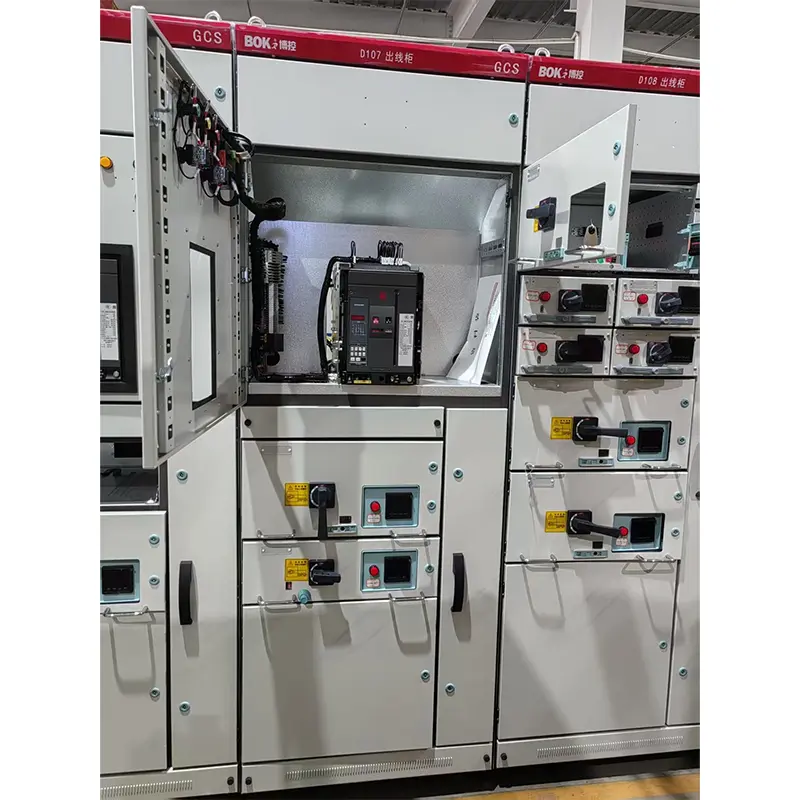

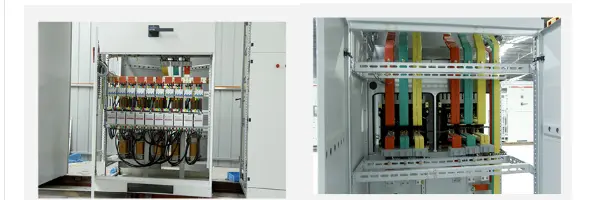

▶ Bas utama mendatar disusun secara mendatar di belakang kabinet, yang merupakan langkah asas untuk membuat litar utama peranti mempunyai kekuatan litar pintas yang tinggi.

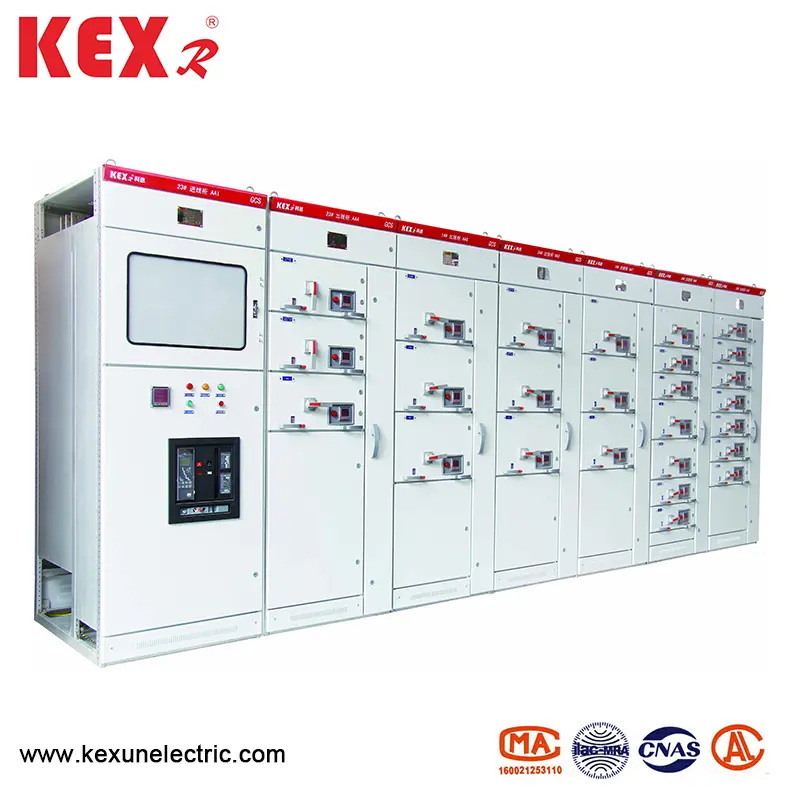

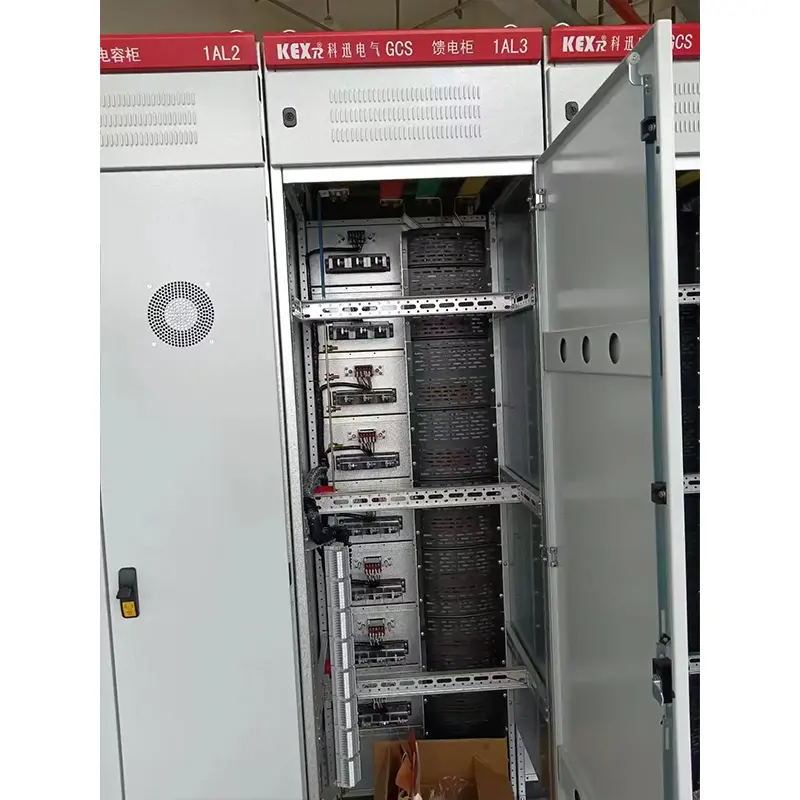

▶ Reka bentuk petak kabel menjadikannya sangat mudah bagi kabel untuk naik dan turun.

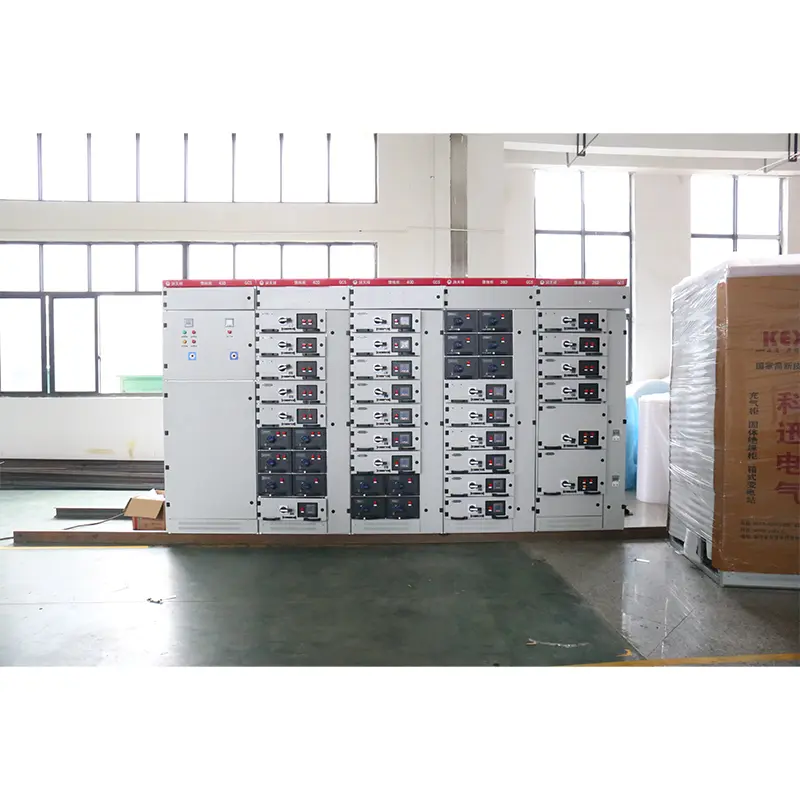

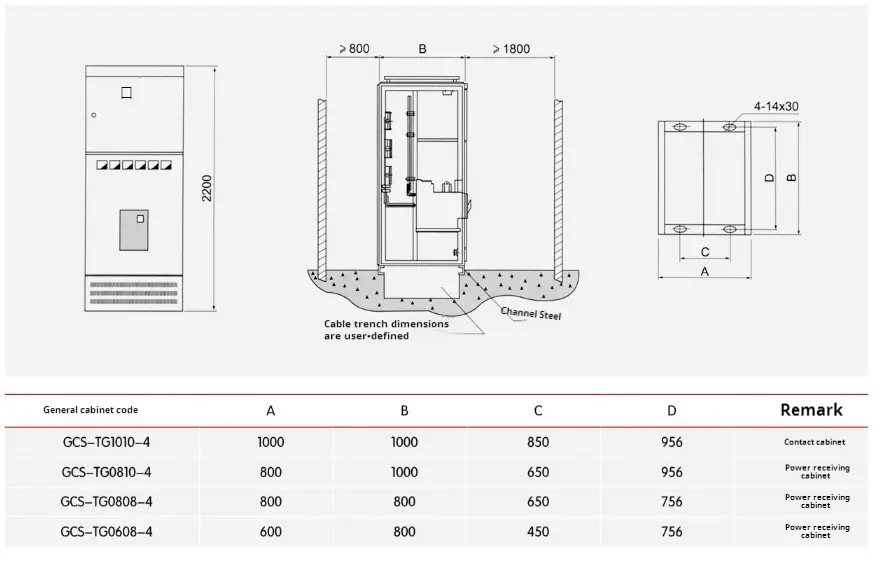

▶ Saiz siri kabinet umum peranti (lihat jadual di bawah):

● Pemasangan dan penggunaan GCS Taipkan set lengkap voltan rendah

◆ Selepas produk tiba di tempat penerimaan, mereka harus terlebih dahulu memeriksa sama ada pembungkusan itu utuh. Sekiranya masalah ditemui, mereka harus segera memberitahu jabatan -jabatan kontrak yang berkaitan untuk membuat rekod perniagaan, menganalisis sebab -sebab bersama, membuat visa dan berurusan dengan selepas itu. Bagi produk yang tidak dipasang dengan serta -merta, mereka harus diletakkan di tempat yang sesuai dan disimpan dengan betul mengikut keadaan penggunaan biasa dan keperluan peraturan penyimpanan sementara untuk peralatan elektrik. 1. Produk hendaklah dipasang mengikut rajah skematik pemasangan (lihat angka yang dilampirkan). Saluran Yayasan Keluli dan bolt apabila kaedah penetapan bolt diterima pakai hendaklah disediakan oleh pengguna. Apabila bas utama disambungkan, jika permukaannya tidak sekata disebabkan oleh pengangkutan, penyimpanan dan sebab -sebab lain, ia harus disamakan sebelum sambungan dan pengikat.

◆ Apabila peranti dipasang secara berasingan atau dalam lajur, ketegangan mereka, ketidaksamaan permukaan kabinet dan sisihan jurang antara kabinet hendaklah memenuhi keperluan dalam jadual di bawah.

◆ Pemeriksaan dan Pemeriksaan Selepas Set Lengkap Voltan Rendah GCS

pemasangan dan sebelum beroperasi

(1) Periksa sama ada cat atas atau bahan penutup lain (seperti penyemburan plastik) kabinet rosak, dan sama ada kabinet kering dan bersih.

(2) Sama ada mekanisme operasi komponen elektrik adalah fleksibel, dan tidak perlu ada jamming atau daya operasi yang berlebihan.

(3) Sama ada on-off hubungan utama dan tambahan peralatan elektrik utama adalah dipercayai dan tepat.

(4) Mekanisme laci atau lukisan harus fleksibel dan ringan, tanpa jamming dan perlanggaran.

(5) Garis pusat hubungan bergerak dan statik struktur laci atau lukisan harus konsisten, dan kenalan harus bersentuhan rapat. Kedalaman penyisipan hubungan utama dan tambahan harus memenuhi keperluan. Interlocking mekanikal atau elektrik: Tindakan tindak balas adalah betul, dan penguncian atau pelepasan harus dipercayai.

(6) Laci dengan saiz yang sama hendaklah ditukar dengan mudah tanpa jamming dan perlanggaran.

(7) Hubungan asas antara laci dan kabinet harus bersentuhan dengan rapat. Apabila laci ditolak, hubungan landasan laci dihubungi sebelum kenalan utama, dan apabila ia ditarik keluar, hubungan asas diputuskan selepas hubungan utama.

(8) Penentukuran instrumen, nisbah transformasi dan polariti pengubah hendaklah betul.

(9) Spesifikasi teras fius harus memenuhi keperluan reka bentuk kejuruteraan.

(10) Penarafan dan penetapan perlindungan adalah betul dan boleh dipercayai.

(11) Gunakan 1000V megohmmeter untuk mengukur nilai rintangan penebat tidak kurang daripada 1mΩ.

(12) Sambungan setiap busbar adalah baik, dan pemasangan sokongan penebat, bahagian pemasangan dan aksesori lain hendaklah teguh dan boleh dipercayai.

◆ Gunakan langkah berjaga -jaga jenis GCS jenis voltan rendah yang lengkap

▶ Peranti ini adalah set lengkap voltan rendah yang tidak dipasang pada dinding, dikendalikan dari depan dan dikekalkan di kedua -dua belah pihak. Hanya profesional yang berkelayakan boleh memasuki atau membuka saluran penyelenggaraan dan pintu kabinet untuk operasi, pemeriksaan dan penyelenggaraan.

▶ Suis udara dan pemutus litar kes yang dibentuk telah dipisahkan dan ditutup untuk banyak kali, terutamanya selepas pemisahan dan penutupan litar pintas, yang akan menyebabkan luka bakar tempatan dan menghasilkan bahan karbon, yang akan meningkatkan rintangan hubungan. Oleh itu, mereka harus dikekalkan dan dirombak dalam manual arahan pemutus litar.

▶ Selepas pemasangan dan penyelenggaraan, pengasingan antara petak dan unit berfungsi mesti diperiksa dengan ketat untuk memastikan pemisahan fungsi yang baik dari peranti dan mencegah kesalahan daripada berkembang.

● Pakej produk

Pengilang hendaklah menyediakan dokumen dan aksesori berikut semasa membekalkan:

▶ Senarai peranti

▶ Sijil Produk

▶ Arahan untuk digunakan

▶ Laporan ujian kilang

▶ Lukisan elektrik yang berkaitan

▶ Kekunci pintu kabinet, pemegang operasi dan alat ganti yang ditentukan dalam kontrak.

▶ Arahan pemasangan komponen utama

● Arahan pesanan

Kontrak pesanan GCS Jenis Voltan Rendah Set Lengkap mengandungi kandungan berikut:

▶ Model penuh produk termasuk nombor skim litar utama dan nombor skim litar tambahan.

▶ Rajah urutan gabungan sistem litar utama

▶ Gambarajah skema elektrik litar tambahan

▶ Senarai komponen di kabinet

▶ Menetapkan parameter seperti voltan, semasa dan masa dalam litar.

▶ Jadual khas lain yang tidak konsisten dengan penggunaan normal produk.
