Switchgear pengedaran voltan rendah AC

● Menggunakan syarat jenis GGD AC switchgear pengedaran voltan rendah

▶ Suhu udara ambien tidak boleh lebih tinggi daripada +40 ℃ atau lebih rendah daripada -5 ℃, dan suhu purata dalam masa 24 jam tidak lebih tinggi daripada +35 ℃

▶ Ketinggian pemasangan dan tempat penggunaan dalaman tidak boleh melebihi 2000m ；;

▶ Kelembapan relatif udara sekitarnya tidak boleh melebihi 50% pada suhu tertinggi +40 ℃, dan suhu relatif yang lebih besar harus dibenarkan pada suhu yang lebih rendah (contohnya, 90% pada +20 ℃), memandangkan pengaruh embun yang mencurigakan kadang -kadang berlaku akibat perubahan suhu;

▶ Apabila peralatan dipasang, kecenderungan dengan satah menegak tidak melebihi 5:

▶ Peralatan hendaklah dipasang di tempat di mana tidak ada getaran dan kesan ganas, dan di mana ia tidak mencukupi untuk menghancurkan komponen elektrik;

Nota: Apabila pengguna mempunyai keperluan khas, mereka boleh berunding dengan pengilang.

● Parameter elektrik asas

● Ciri reka bentuk

▶ Kabinet GGD Jenis AC Switchgear pengedaran voltan rendah adalah dalam bentuk kabinet umum, dan bingkai dipasang oleh kimpalan tempatan dengan keluli yang dibentuk sejuk 8mf. Bahagian bingkai dan bahagian sokongan khas dibekalkan oleh pengeluar keluli yang ditetapkan untuk memastikan ketepatan dan kualiti kabinet. Komponen kabinet universal direka mengikut prinsip modular, dan terdapat 20 lubang pelekap. Koefisien sejagat adalah tinggi, yang boleh menjadikan kilang menyedari pra-pengeluaran, yang bukan sahaja memendekkan kitaran pembuatan, tetapi juga meningkatkan kecekapan kerja.

▶ Reka bentuk GGD jenis AC switchgear pengedaran voltan rendah sepenuhnya menganggap pelesapan haba dalam operasi kabinet. Terdapat bilangan slot penyejuk yang berlainan di bahagian atas dan bawah kabinet. Apabila komponen elektrik di kabinet menjana haba, udara panas naik dan dilepaskan melalui slot atas, sementara udara sejuk terus diisi semula ke dalam kabinet melalui slot yang lebih rendah, supaya kabinet yang dimeteraikan membentuk saluran pengudaraan semula jadi dari bawah ke atas untuk mencapai tujuan penyejukan.

▶ Mengikut keperluan reka bentuk pemodelan produk perindustrian moden, GGD jenis AC switchgear pengedaran voltan rendah mengamalkan kaedah nisbah seksyen emas untuk mereka bentuk bentuk kabinet dan saiz pembahagian setiap bahagian, yang menjadikan seluruh kabinet cantik dan murah hati.

▶ Pintu almari disambungkan dengan bingkai dengan engsel berputar, yang mudah untuk pemasangan dan pembongkaran. Jalur getah gable tertanam di pinggir pintu. Apabila pintu ditutup, jalur di antara pintu dan bingkai mempunyai strok mampatan tertentu, yang boleh menghalang pintu dari terus bertabrakan dengan kabinet dan meningkatkan tahap perlindungan pintu.

▶ Pintu instrumen yang dilengkapi dengan komponen elektrik dihubungkan dengan bingkai dengan pelbagai helai kabel tembaga lembut, dan bahagian pemasangan di kabinet dihubungkan dengan bingkai dengan skru knurled, supaya seluruh kabinet membentuk sistem perlindungan asas yang lengkap.

▶ Kotak atas kabinet diperbuat daripada cat baking oren poliester, yang mempunyai lekatan yang kuat dan tekstur yang baik. Seluruh kabinet berada dalam nada sub-cahaya, yang mengelakkan kesan yang mempesonakan dan mewujudkan persekitaran visual yang selesa untuk kakitangan yang bertugas.

▶ Perlindungan atas kabinet boleh dikeluarkan apabila perlu, yang mudah untuk pemasangan dan pelarasan bas utama di tapak. Empat sudut bahagian atas kabinet dilengkapi dengan mengangkat cincin untuk mengangkat dan penghantaran.

▶ Tahap perlindungan kabinet adalah IP30, dan pengguna juga boleh memilih antara IP20 dan IP40 mengikut keperluan persekitaran penggunaan.

● Pemasangan dan penggunaan

Selepas produk tiba di tempat penerima, ia harus terlebih dahulu memeriksa sama ada pembungkusan itu utuh, dan memberitahu jabatan -jabatan yang berkaitan untuk mencari sebab -sebab masa apabila masalah dijumpai. Bagi produk yang tidak dipasang dengan serta -merta, mereka harus diletakkan di tempat yang sesuai mengikut peruntukan keadaan penggunaan biasa.

◆ Pemasangan produk

Pemasangan produk hendaklah dijalankan mengikut gambarajah skematik pemasangan (lihat angka yang dilampirkan), dan baja saluran asas dan bolt hendaklah disediakan oleh pengguna. Apabila bas utama dipasang di seluruh baris dengan penyaduran timah, permukaan tumpang tindih hendaklah dibaiki dan diratakan, dibersihkan, dilapisi dengan vaseline neutral atau mengambil langkah -langkah lain, dan kemudian diikat dengan bolt.

◆ Produk hendaklah diperiksa dan diuji untuk item berikut selepas pemasangan dan sebelum dimasukkan ke dalam operasi.

▶ Periksa sama ada cat atas kabinet telah jatuh dan sama ada kabinet kering dan bersih.

▶ Sama ada mekanisme operasi komponen elektrik adalah fleksibel, dan tidak ada kuasa operasi jamming atau berlebihan.

▶ Sama ada on-off hubungan utama dan tambahan peralatan elektrik utama boleh dipercayai dan tepat.

▶ Sama ada nisbah dan polariti petunjuk instrumen dan pengubah adalah betul.

▶ Sama ada sambungan busbar adalah baik dan sama ada penebat menyokong, bahagian pemasangan dan aksesori dipasang dengan kukuh dan boleh dipercayai.

▶ Sama ada hubungan tambahan memenuhi keperluan, sama ada spesifikasi teras fius fius adalah betul, sama ada nilai tetapan relay memenuhi keperluan reka bentuk, dan sama ada tindakan itu boleh dipercayai dan tepat.

▶ Sama ada hubungan litar memenuhi keperluan gambarajah skema elektrik.

▶ Sama ada sistem litar perlindungan memenuhi keperluan.

▶ Gunakan megohmmeter 500-volt untuk mengukur nilai rintangan penebat tidak kurang daripada 1 megohmmeter.

◆ Langkah berjaga -jaga untuk digunakan

(1). Produk ini tidak dipasang di dinding, dikendalikan di satu sisi (bahagian depan), dan dikekalkan dengan pintu berganda. Hanya profesional yang berkelayakan boleh memasuki atau membuka saluran penyelenggaraan produk dan pintu almari untuk operasi, pemeriksaan dan penyelenggaraan.

(2). Suis udara selepas banyak kali, akan membuat kenalan utama luka bakar tempatan dan menghasilkan bahan karbon, meningkatkan rintangan hubungan, harus menjadi penyelenggaraan dan pembaikan suis udara secara tetap mengikut arahan operasinya.

◆ Set lengkap produk

▶ Senarai Pembungkusan

▶ Sijil Produk

▶ Arahan untuk digunakan

▶ Laporan ujian kilang

▶ Lukisan elektrik yang berkaitan

▶ Kekunci pintu kabinet, pemegang operasi dan alat ganti yang ditentukan dalam kontrak.

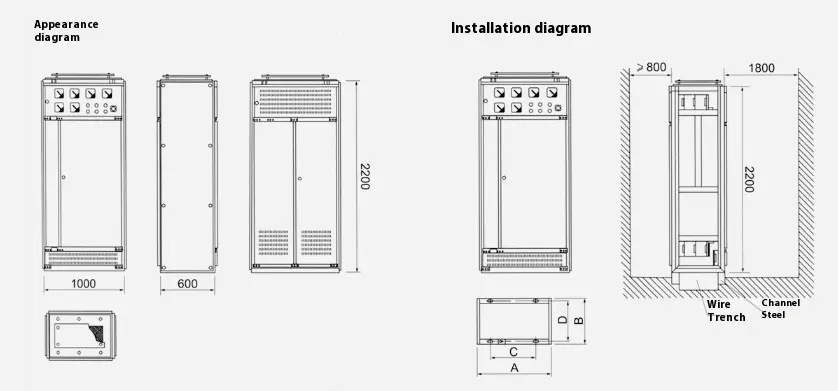

● Gambar gambarajah skematik dan pemasangan
