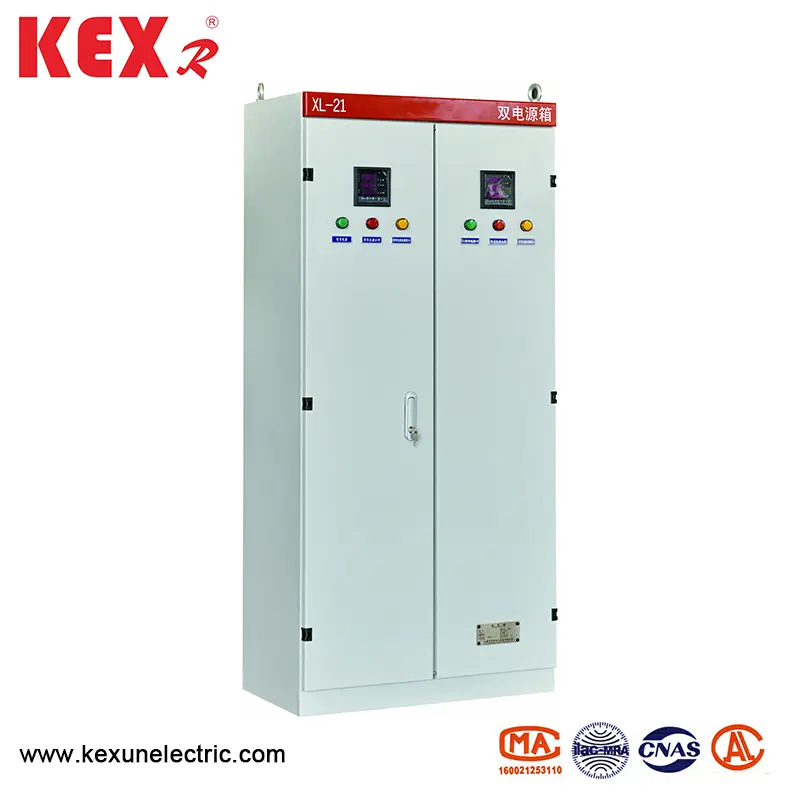

Switchgear pengedaran kuasa voltan rendah

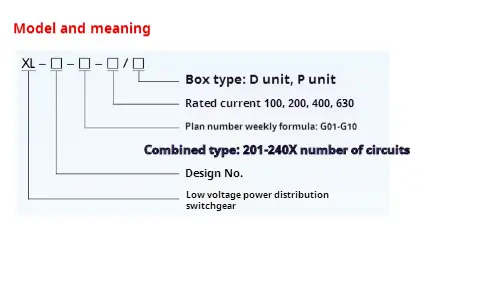

● Maksud model

● Menggunakan syarat

◆ XL-21 jenis pengedaran kuasa voltan rendah switchgear harus dipasang pada ketinggian kurang dari 2000m.

◆ Suhu ambien dan suhu udara ambien tidak lebih tinggi daripada +40 ℃, tetapi suhu purata tidak lebih tinggi daripada +35 ℃ dan suhu udara ambien tidak lebih rendah daripada -100 ℃ dalam tempoh 24 jam.

◆ Tidak ada habuk yang berlebihan, asid, garam, gas yang menghakis dan letupan di udara. Suhu relatif tidak boleh melebihi 50% pada suhu tertinggi +40 ℃, dan suhu relatif yang lebih tinggi dibenarkan pada suhu terendah, seperti 90% di bawah +20 ℃. Perlu dipertimbangkan bahawa pemeluwapan umum kadang -kadang berlaku akibat perubahan suhu.

◆ Apabila pengguna mempunyai keperluan khas, mereka boleh berunding dengan pengilang.

● Ciri reka bentuk

◆ XL-21 Jenis Switchgear Pengagihan Kuasa Voltan Rendah adalah lantai yang dipasang dan boleh dipasang secara langsung di bawah pengubah. Badan switchgear diperbuat daripada plat keluli berkualiti tinggi yang dikimpal atau dipasang, dan pemegang operasi suis pisau dipasang di lajur kanan di hadapan switchgear, yang boleh digunakan untuk menukar bekalan kuasa. Voltmeter dipasang di hadapan kotak pengedaran kuasa. Menunjukkan voltan bas. Terdapat pintu di hadapan kotak pengedaran kuasa. Selepas pintu dibuka, semua peralatan dalam kotak pengedaran kuasa terdedah, yang mudah untuk penyelenggaraan. Kotak pengedaran kuasa ini mengamalkan komponen baru yang direka oleh China, yang mempunyai ciri -ciri struktur padat, penyelenggaraan mudah dan kombinasi fleksibel skim litar. Kotak pengedaran kuasa dilengkapi dengan pemutus litar sebagai perlindungan litar pintas, dan butang operasi boleh dipasang di hadapan pintu.

◆ Mod Operasi: Manual.

◆ Mod pemasangan: pemasangan menegak

◆ Mod pendawaian: pendawaian tetap

● Parameter teknikal jenis suis pengedaran kuasa voltan rendah XL-21

● Memasang dan gunakan Switchgear Pengagihan Kuasa Voltan Jenis XL-21

◆ Kotak pengedaran kuasa boleh dibungkus dan diangkut hanya selepas lulus pemeriksaan. Apabila produk tiba di destinasi, periksa terlebih dahulu sama ada kotak selesai. Jika kotak pengedaran kuasa tidak dipasang dengan segera, simpan produk di tempat yang kering dan bersih.

◆ Kotak Pengedaran Kuasa boleh dipasang mengikut lukisan pemasangan, dan saluran dan skru saluran asas hendaklah disediakan oleh pengguna. Sekiranya kabel keluar, pengguna akan mengebumikan alur asas dan parit kabel di luar bolt tampal bawah.

◆ Selepas kotak pengedaran kuasa dipasang atau dirombak, satu siri item mesti diperiksa dan diuji sebelum ia dimasukkan ke dalam operasi.

(1) Periksa sama ada peralatan elektrik dalaman dan pendawaian mematuhi rajah skema.

(2) Semak dan beroperasi suis beberapa kali untuk melihat sama ada ia fleksibel dan normal.

(3) Semak dan uji sama ada semua meter dan geganti adalah tepat.

● Arahan pesanan

Dokumen dan aksesori yang disediakan oleh Kexun semasa membekalkan.

▶ Senarai Penghantaran.

▶ Sijil Produk.

▶ Laporan Pemeriksaan Kilang.

▶ Penerangan Produk

▶ Rajah Sistem Utama, Rajah Skema Kawalan dan Rajah Pendawaian Menengah.

▶ Kekunci pintu kabinet, pemegang operasi dan alat ganti yang ditentukan dalam kontrak.

▶ Arahan untuk menggunakan komponen utama
