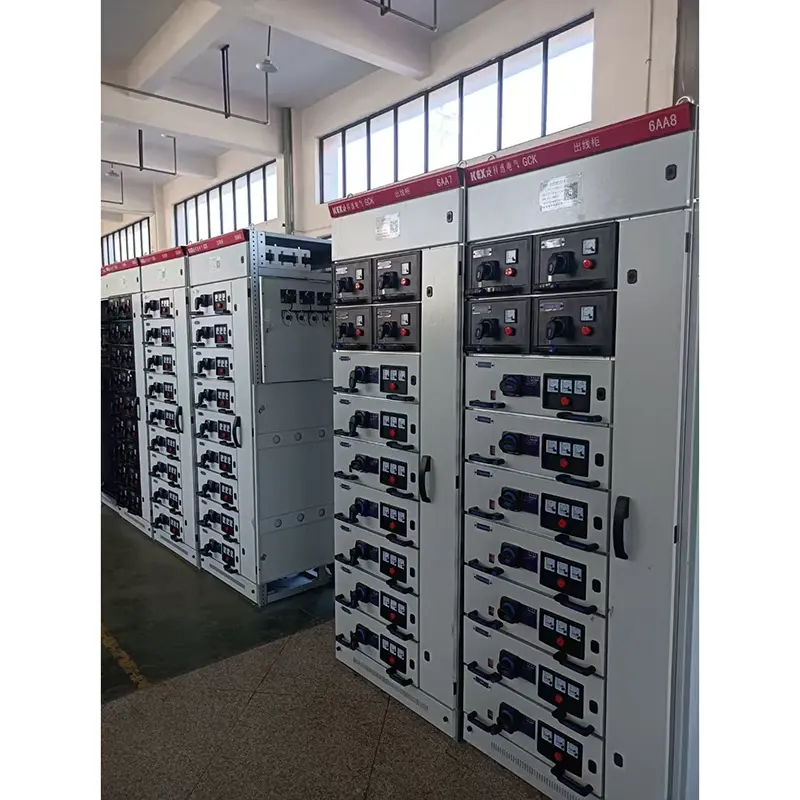

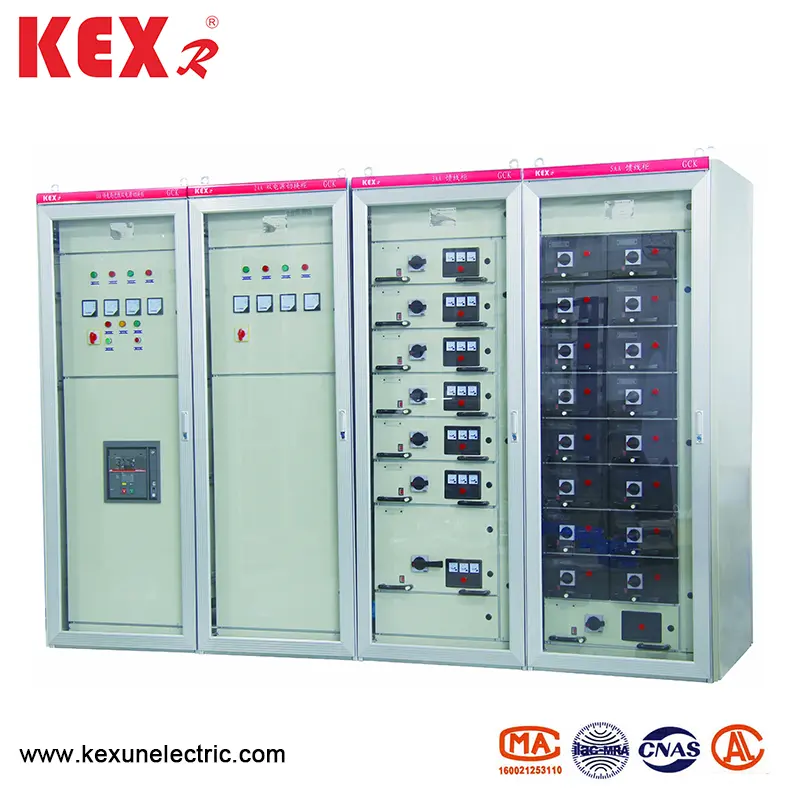

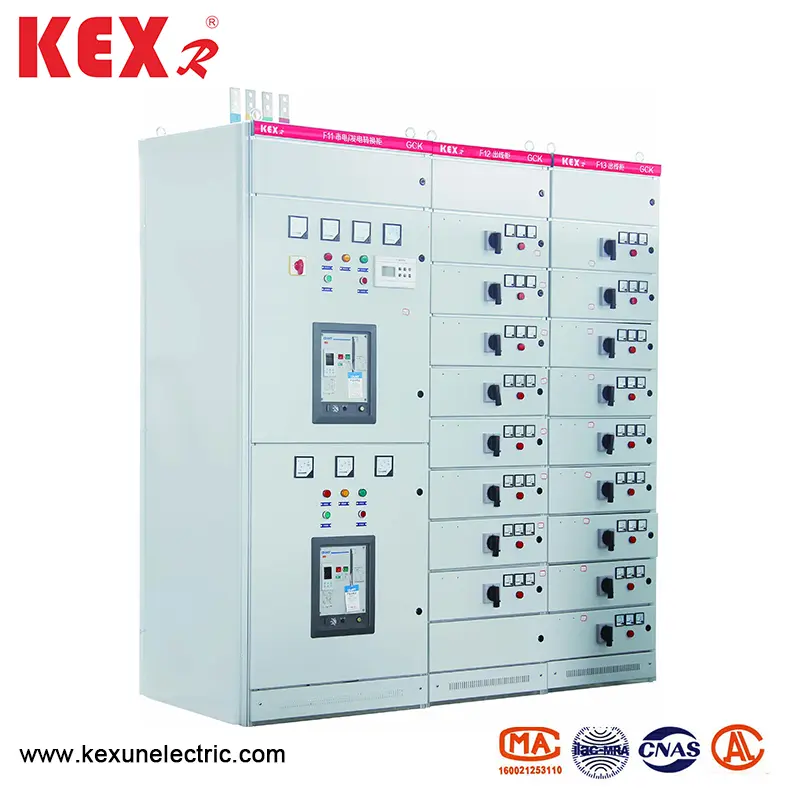

Switchgear voltan rendah voltan

● Ciri -ciri produk

Switchgear voltan yang rendah ini mempunyai kelebihan kapasiti pemecahan yang tinggi, kestabilan dinamik dan terma yang baik, struktur maju dan munasabah, skim elektrik praktikal, siri, kepelbagaian yang kuat, gabungan sewenang-wenangnya dari pelbagai unit skim, lebih banyak litar yang terkandung dalam satu suis, penjimatan ruang lantai, penampilan yang indah, tahap perlindungan yang tinggi, keselamatan dan kebolehpercayaan, penyelenggaraan dan kebolehpercayaan, penyelenggaraan dan kebolehpercayaan. Produk ini sesuai dengan standard Nemaics2-322 Nemaics2-322, dan juga sesuai dengan standard switchgear "switchgear rendah" GB7251-87

● Parameter teknikal utama

● Ciri seni bina

Bingkai suis asas suis voltan rendah voltan rendah dipasang struktur. Semua bahagian struktur bingkai switchgear disambungkan antara satu sama lain dengan skru untuk membentuk bingkai asas. Kemudian, seperti yang diperlukan, pintu, baffles, partition, laci, kurungan pemasangan, bar bas dan komponen elektrik ditambah untuk memasang suis lengkap. Switchgear LV ini mempunyai ciri -ciri berikut:

▶ 1. Bingkai ini diperbuat daripada keluli yang diprofilkan, diposisikan oleh plat sudut tiga dimensi, dan digerakkan tanpa struktur kimpalan, dengan itu mengelakkan ubah bentuk kimpalan dan tekanan dan meningkatkan ketepatan pemasangan.

▶ 2. Lubang -lubang pemasangan bingkai dan bahagian berubah mengikut modulus E = 20mm.

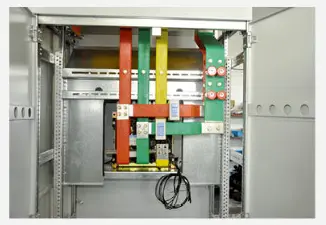

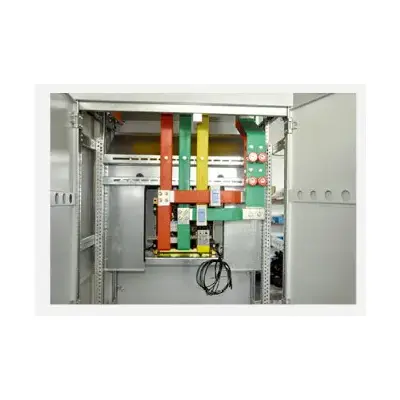

▶ 3. Bahagian struktur dalaman dilancarkan. Selepas pickling dan fosfat, luaran disembur dengan serbuk epoksi elektrostatik. 4. Di pusat kuasa (PC) switchgear masuk, bahagian atas adalah kawasan bas mendatar, dan bahagian bawah kawasan bas mendatar adalah bilik pemutus litar. Pemutus litar boleh dilengkapi dengan DW15C domestik, ME dan siri lain, dan juga boleh dilengkapi dengan pelbagai pemutus litar yang dihasilkan oleh syarikat elektrik asing mengikut keperluan pengguna, seperti pemutus litar siri F yang dihasilkan oleh ABB Company dan pemutus litar pintar. Secara umum, unit PC mempunyai litar utama (termasuk pengganding bas) dengan baris terbalik. Apabila arus yang dinilai adalah 630A-1600A, ia menduduki suis dengan saiz keseluruhan 800 × 1000 × 2200 (lebar x kedalaman x ketinggian). Litar utama tanpa perolehan menduduki suis dengan dimensi luaran 800 × 800 × 2000 (lebar, kedalaman dan ketinggian). Apabila arus yang dinilai adalah antara 1600A-3150A, ia menduduki suis dengan saiz keseluruhan 1000 × 1000 × 2200 (lebar x kedalaman x ketinggian). Tiada suis utama yang diserahkan. Apabila arus yang dinilai ialah 1600A-3150A, ia menduduki suis dengan dimensi luaran 1000 × 1000 × 220 (lebar × kedalaman × ketinggian). Litar utama tanpa perolehan menduduki suis dengan dimensi luaran 1000 × 800 × 2200 (lebar x kedalaman x ketinggian).

▶ 4. Struktur suis suis pusat kuasa (PC) adalah serupa dengan suis yang masuk. Apabila arus makan adalah 630A-1600A, 1000 × 1000 × 2200 (lebar × kedalaman × ketinggian) Switchgear boleh dilengkapi dengan dua gelung, yang disusun ke atas dan ke bawah.

▶ 5. Switchgear Pusat Kawalan Motor (MCC) mempunyai dua jenis: switchgear switchgear dan switchgear yang dipasang di dinding, bahagian atasnya adalah kawasan bas mendatar, dan kawasan unit laci berada di bawah kawasan bas mendatar, lebarnya adalah 600mm, dan ketinggian laci fungsi laci adalah 1840 mm. Apabila badan switchgear dipasang di dinding, bahagian kiri switchgear adalah kawasan unit berfungsi, dan bahagian kanan mempunyai kawasan kabel luas 200mm. Dimensi keseluruhan suis adalah 800/500/2200 (lebar/kedalaman/ketinggian). Apabila suis dipasang dari dinding, lebar suis adalah 600mm, dan kawasan outlet kabel berada di belakang switchgear. Dimensi keseluruhan suis adalah 600 × 800 (1000) × 2200 (lebar x kedalaman x ketinggian). Terdapat dua jenis kedalaman switchgear: 800 dan 1000. Kami mencadangkan bahawa pengguna memilih suis dengan kedalaman 1000 untuk konsisten dengan kedalaman switchgear PC. Apabila laci ditarik keluar dari switchgear, bahagian hidup dalam suis tidak terdedah, yang selamat dan boleh dipercayai.

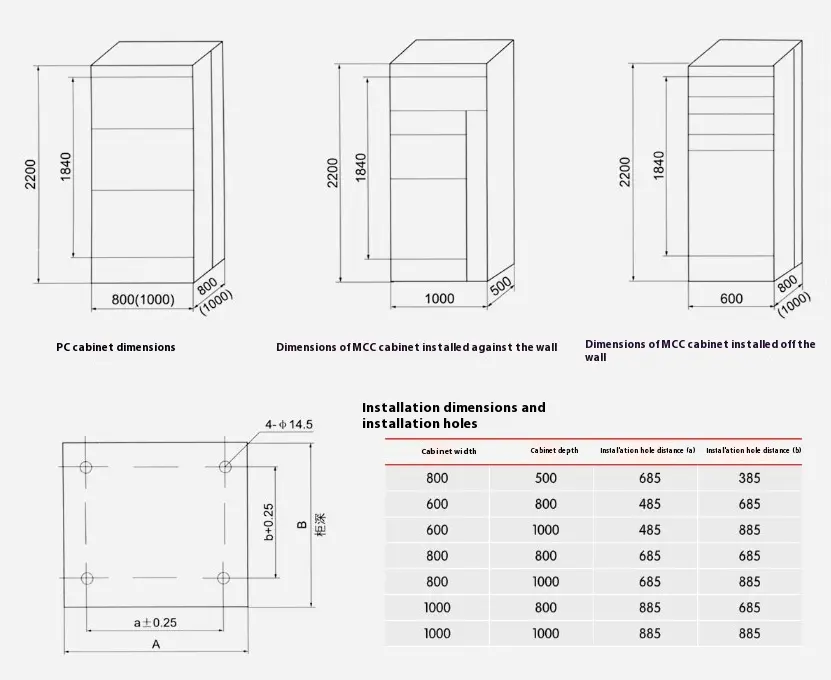

● LV switchgear dimensi keseluruhan, dimensi pemasangan

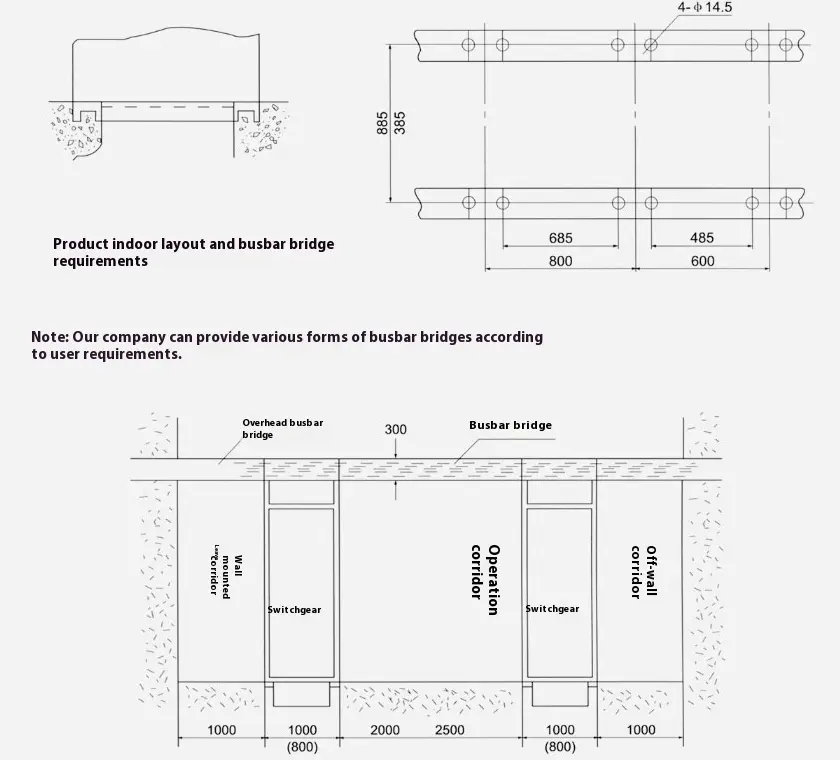

● Skema gambarajah voltan rendah voltan switchgear foundation

● Perhatian

▶ Apabila memasang produk ini, garis mendatar antara suis voltan rendah voltan rendah harus teguh dan boleh dipercayai.

▶ Pintu produk ini mempunyai fungsi interlocking dengan suis utama, iaitu, pintu hanya boleh dibuka di bawah keadaan kegagalan kuasa. Bahagian lain produk ini adalah plat pengedap skru, yang tidak mempunyai fungsi interlocking dengan suis utama. Oleh itu, sila cabut bekalan kuasa apabila membongkar plat sampingan produk ini untuk penyelenggaraan.

▶ Bukan profesional tidak boleh membuka suis untuk penyelenggaraan.
