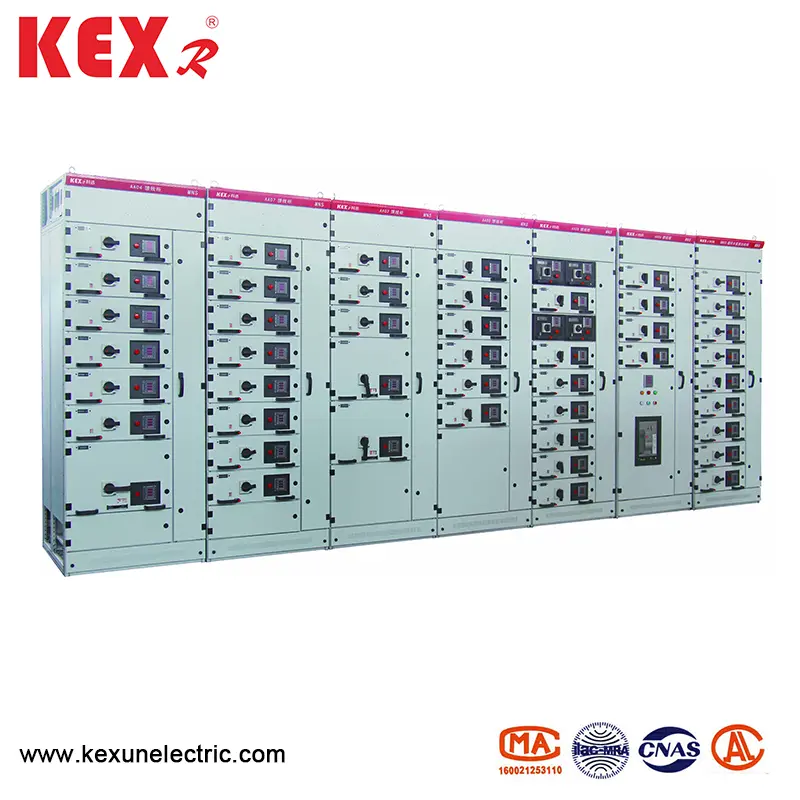

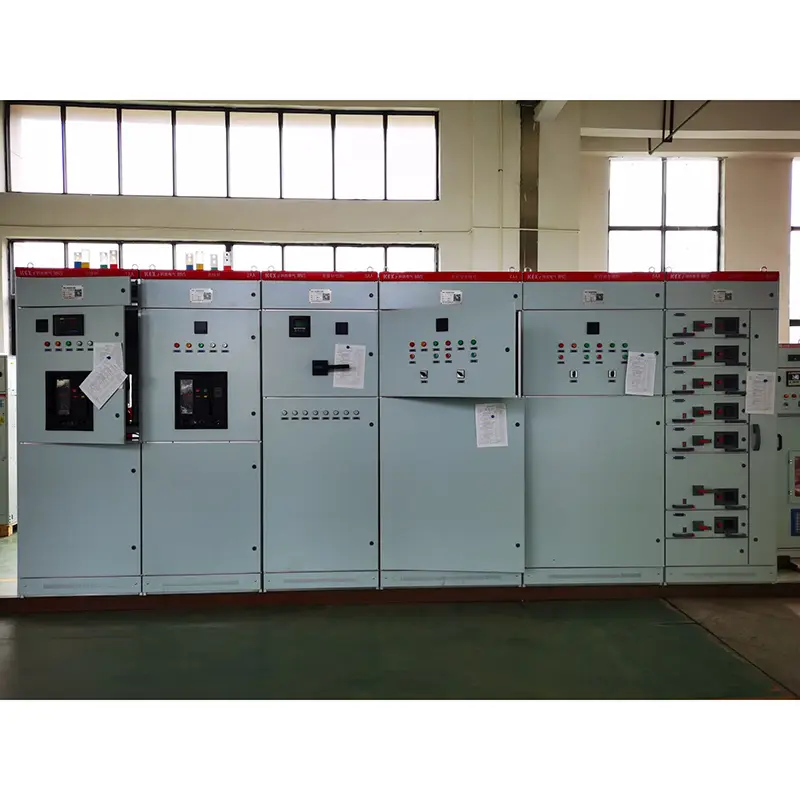

Kabinet pengedaran kuasa voltan rendah

● Piawaian

MNS Jenis Kabinet pengedaran kuasa voltan rendah mematuhi piawaian profesional kebangsaan GB7251.1 Switchgear voltan rendah dan JB/T9961 Switchgear voltan rendah, dan piawaian profesional antarabangsa seperti IEC439-1.VDE0660 Bahagian V.

● MNS Jenis kabinet pengedaran kuasa voltan rendah menggunakan keadaan

▶ Suhu ambien: -5 ~ 40 ℃, 24h purata kurang daripada 35 ℃

▶ Keadaan atmosfera: Udara bersih, dan kelembapan relatif tidak boleh melebihi 50% pada suhu tertinggi +40 ℃. Pada suhu yang lebih rendah, kelembapan relatif yang lebih tinggi dibenarkan, contohnya, 90% pada +20 ℃, tetapi perubahan suhu perlu diambil kira, dan pemeluwapan mungkin kadang -kadang berlaku.

▶ Ketinggian: Kurang daripada 1000m, MNS Jenis Kabinet pengedaran kuasa voltan rendah sesuai untuk pengangkutan dan penyimpanan pada suhu berikut: -25 ℃ hingga +55 ℃, dan ia boleh mencapai +70 ℃ dalam masa 24 jam dalam masa yang singkat. Di bawah suhu yang melampau ini, peranti tidak boleh rosak tidak dapat ditarik balik, dan ia harus berfungsi secara normal.

▶ Jika syarat -syarat di atas tidak dapat dipenuhi, ia akan diselesaikan melalui konsultasi antara pengguna dan kexun.

▶ Apabila peranti ini digunakan dalam penggerudian minyak dan platform pengeluaran luar pesisir dan loji kuasa nuklear, perjanjian teknikal akan ditandatangani secara berasingan.

● Parameter teknikal asas MNS jenis kabinet pengedaran kuasa voltan rendah

◆ Prestasi elektrik

◆ ijazah IP

Mematuhi piawaian IEC529 dan DIN40050. IP30 melindungi pepejal yang lebih besar daripada φ φ2.5mm, IP40 melindungi pepejal yang lebih besar daripada φ 41.0mm, dan IP54 melindungi daripada habuk dan percikan ke mana -mana arah (sila berunding dengan pengilang semasa memesan tahap perlindungan IP54).

◆ Struktur Kabinet

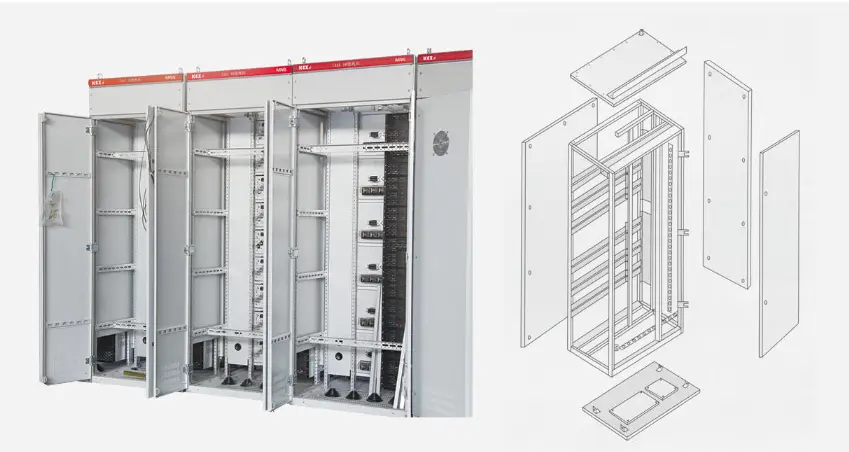

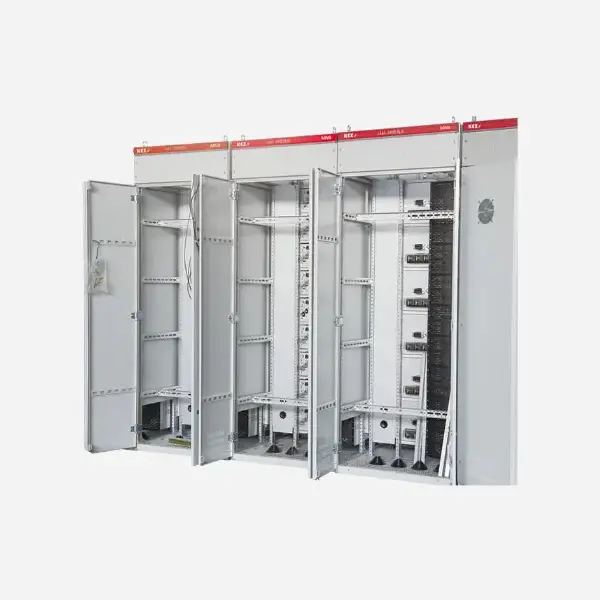

Struktur asas kabinet pengedaran kuasa voltan rendah terdiri daripada profil berbentuk C. Bahagian C dibentuk oleh plat keluli lentur dengan E = 25mm sebagai lubang pelekap modul. Semua kabinet dan partition dalaman dilancarkan dan disucikan. Sekitar panel pintu, panel sisi diperbuat daripada penyemburan elektrostatik voltan tinggi. Lihat angka di bawah untuk struktur asas kabinet.

◆ Tukar jenis kabinet

1. Jarak antara pusat pengedaran kuasa (PC1: Emax, MT, 3wn, AH, ME siri litar pemutus boleh digunakan.

2. Kabinet Pusat Kawalan Motor (MCC): Ia dipasang oleh laci besar dan kecil, dan suis utama setiap gelung mengamalkan pemutus litar kes plastik yang tinggi atau suis beban berputar dengan fius. Kabinet Pampasan Faktor Kuasa Automatik (dengan Peranti Pampasan Faktor Manual, Automatik dan Jauh)

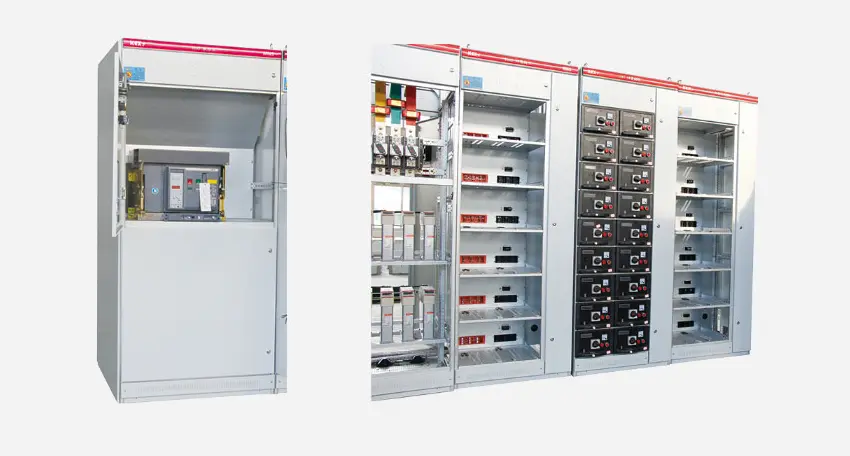

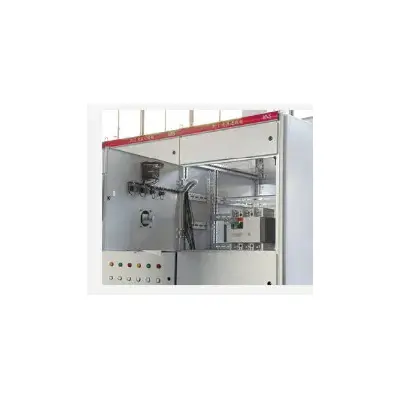

◆ Kabinet Pusat Pengedaran Kuasa (PC)

◆ B Pusat Kawalan Motor (MCC) Kabinet

◆ Struktur bingkai kabinet terdiri daripada profil berbentuk C

◆ Gambar rajah skematik Kabinet pengedaran kuasa voltan rendah MNS

● Reka bentuk partition kabinet

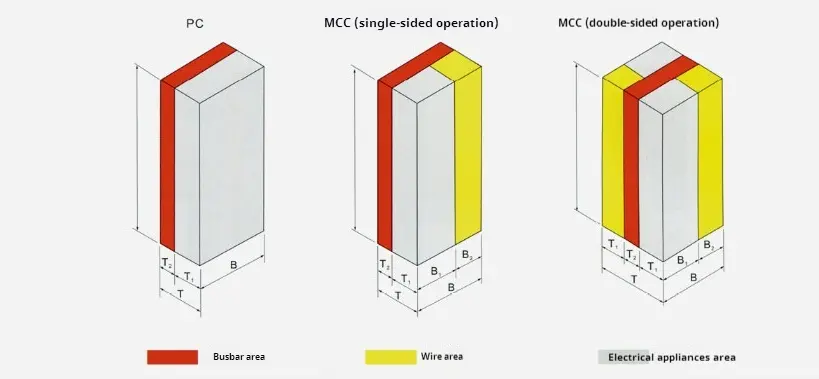

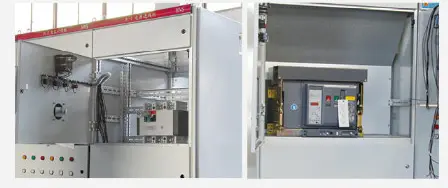

◆ Pusat Pengedaran Kuasa (PC)

(1) Kabinet PC dibahagikan kepada tiga petak; Kompartmen bas mendatar: di belakang kabinet; Kompartmen unit fungsional: di bahagian atas bahagian atas kabinet atau di sebelah kiri depan kabinet;

(2) Langkah -langkah segmentasi: Kompartmen bas mendatar dan petak unit berfungsi dipisahkan oleh plat keluli. Kompartmen gelung kawalan dipisahkan dari petak unit berfungsi oleh penutup plastik polyphenylene eter api.

(3) Pemutus litar bingkai yang dipasang di kabinet boleh dikendalikan secara manual di luar kabinet dalam keadaan tertutup. Perhatikan keadaan pembukaan dan penutupan pemutus litar dan menilai sama ada pemutus litar berada dalam kedudukan ujian atau kedudukan kerja mengikut hubungan kedudukan antara mekanisme operasi dan pintu.

(4) Struktur pemisahan direka antara litar utama dan litar tambahan. Unit elektrik tambahan yang terdiri daripada meter, lampu isyarat dan butang semuanya dipasang di papan plastik, dan penutup yang diperbuat daripada plastik buih poliuretana api dipisahkan dari litar utama di belakang papan.

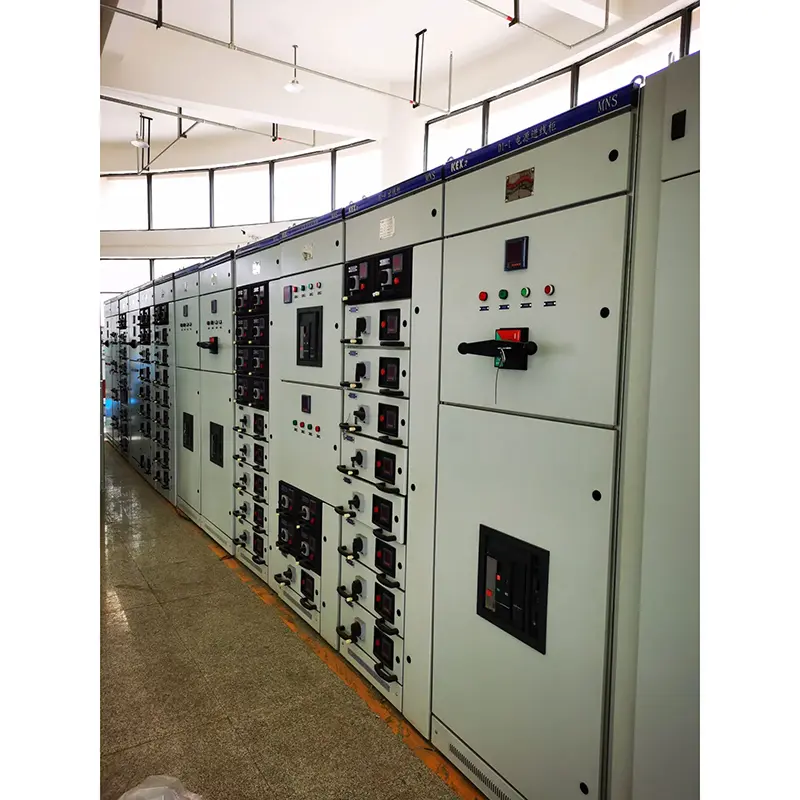

◆ Pusat Kawalan Motor Pull-Out dan Pusat Pengedaran Kuasa Semasa Kecil (MCC)

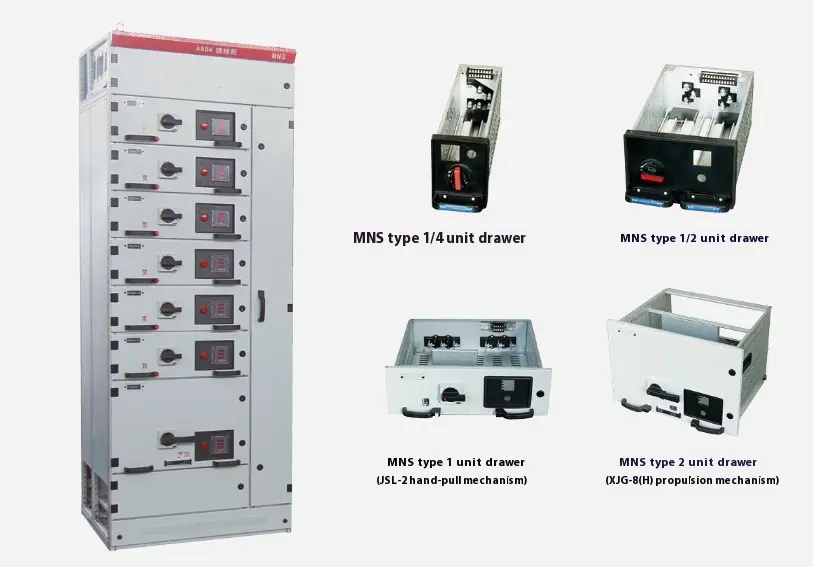

Kabinet MCC jenis laci dibahagikan kepada tiga petak, iaitu, petak bas mendatar di belakang kabinet, petak unit berfungsi di sebelah kiri di hadapan kabinet dan petak kabel di sebelah kanan di hadapan kabinet. Kompartmen bas mendatar dan petak unit berfungsi dipisahkan oleh papan berfungsi yang diperbuat daripada plastik berbentuk api yang dibuang, dan petak kabel dipisahkan dari petak bas mendatar dan petak unit berfungsi oleh plat keluli. Pusat Kawalan Motor MCCI) Laci dibahagikan kepada lima jenis berikut: 8E/4: Ketinggian 200 × Lebar 150 × Kedalaman 400 mm. 8e/2: ketinggian 200 × lebar 300x kedalaman 400 mm. 8e: ketinggian 200 × lebar 600 × kedalaman 400 mm. 16E: ketinggian 400 × lebar 600 × kedalaman 400 mm. 24e: ketinggian 600 × lebar 600 × kedalaman 400 mm.

◆ Struktur kabinet suis belakang belakang

Untuk mengurangkan lebar pengaturan kabinet suis, bas utama kabinet suis dipasang secara mendatar di bahagian atas kabinet suis, dan separuh belakang kabinet adalah bilik kabel, di mana kabel masuk dan keluar disambungkan. Bahagian depan kabinet suis adalah bilik peranti, di mana unit fungsional suis dipasang. Dalam sistem ini, bilik kabel di sisi kabinet suis dipindahkan ke kabinet belakang, yang sangat mengurangkan lebar pengaturan kabinet suis untuk memenuhi keperluan susun atur ruang pencawang.

Kabinet pengumpan adalah 600mm lebar dan 1000/1200mm dalam, dengan bilik bas utama yang bebas di bahagian atas, yang diasingkan dari bilik peranti. Ketinggian pemasangan yang berkesan dari ruang peranti depan adalah 72E (E = 25mm), yang dipisahkan dari ruang kabel belakang oleh papan pelbagai fungsi, menggunakan sepenuhnya ruang pemasangan kabinet suis, dengan struktur padat dan konfigurasi unit fleksibel. Bilik kabel di belakang mempunyai pintu, yang mudah untuk pemasangan dan penyelenggaraan. Lebar kabinet masuk ditentukan mengikut arus bingkai unit masuk. Lebar yang disyorkan ialah 400/600/800/1000mm, dan kedalaman kabinet adalah 1000mm.

● Jenis laci

(1) 8E/4: Kumpulkan unit laci 4 di ruang ketinggian 8E.

(2) .8E/2: Kumpulkan unit laci 2 di ruang ketinggian 8E.

(3) 8e: Kumpulkan unit laci di ruang ketinggian 8e.

(4) 16E: Kumpulkan unit laci pada ketinggian 16E (400mm).

(5) 24E: Kumpulkan unit laci pada ketinggian 24E (600mm). Lima jenis unit laci boleh dipasang secara tunggal dalam kabinet, dan juga boleh digunakan untuk perhimpunan campuran. Lihat jadual di bawah untuk bilangan maksimum unit laci yang boleh ditempatkan di kabinet untuk perhimpunan tunggal.

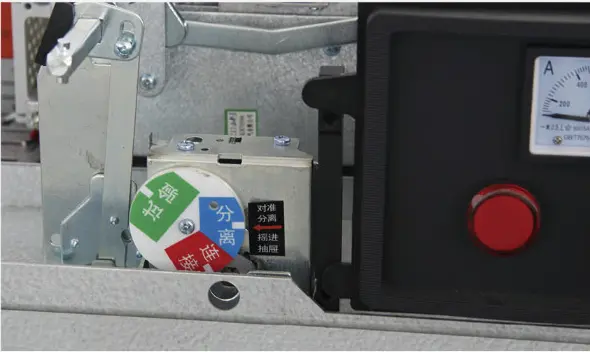

◆ Laci elektrik dan mekanikal

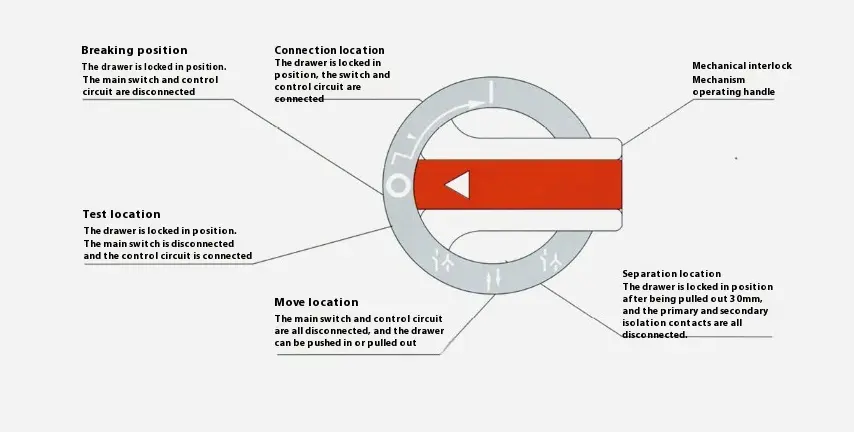

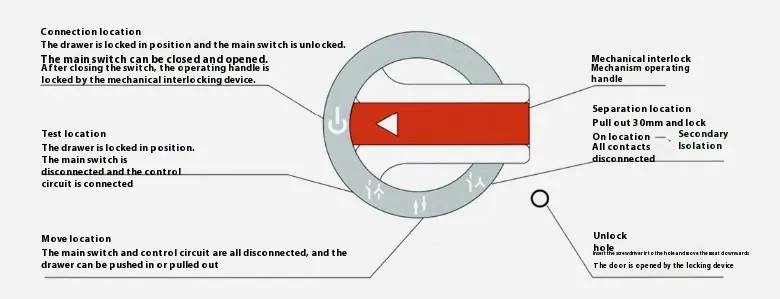

Unit laci mempunyai kedudukan interlocking mekanikal yang boleh dipercayai, yang dikawal oleh pemegang operasi dan mempunyai kedudukan penutupan, pengujian, lukisan dan pengasingan yang tepat dan tepat. Lihat angka untuk fungsi mekanisme operasi. Untuk mengukuhkan langkah berjaga -jaga keselamatan, padlocks boleh ditambah selepas pemegang operasi diposisikan, dan sehingga tiga kunci dapat ditambah, seperti yang ditunjukkan dalam angka kiri. Selepas unit laci disediakan, ia mesti bertindak dengan ketat mengikut fungsi operasi dan kedudukan yang disenaraikan dalam Rajah 4 dan Rajah 5, jika tidak, ia dengan mudah akan merosakkan bahagian struktur, jadi sila perhatikan apabila menggunakannya.

◆ 8e/4 dan 8e/2 mengendalikan fungsi suis

◆ 8 dan 16e, 24e mengendalikan fungsi suis

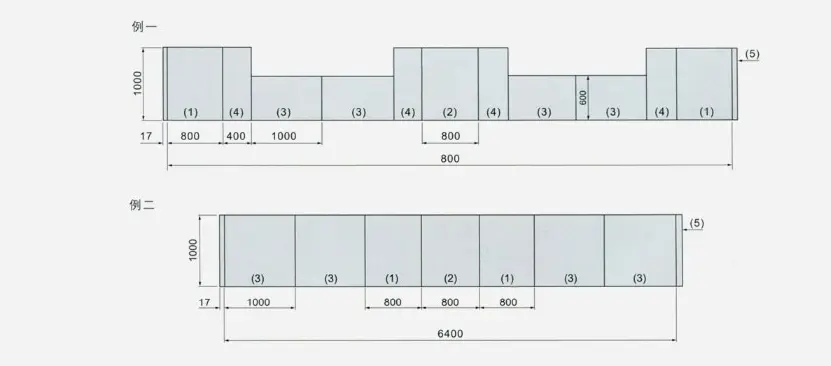

◆ Diagram skematik mod gabungan

● Pemasangan, penggunaan dan penyelenggaraan

1. Apabila peranti tiba di destinasi, periksa terlebih dahulu sama ada kotak pembungkusan selesai. Jika peranti tidak dipasang dengan segera, ia perlu disimpan di tempat yang kering dan bersih.

2. Peranti disyorkan untuk dipasang dari dinding, atau ia boleh dipasang di dinding. Pesawat asas pemasangan harus rata, dan kesilapan mendatar keluli saluran asas adalah 1/1000, dan jumlah sisihan panjang adalah 3 mm ..

3. Adalah disyorkan untuk menggunakan gred 8.8 dan mesin basuh ketegangan untuk penetapan bolt semua bahagian konduktif, dan tork pengetatan yang disyorkan ditunjukkan dalam jadual di bawah:

4. Sarung kepala kabel dan sebilangan penyambung tembaga tertentu untuk litar sekunder yang dibekalkan oleh aksesori skim MCC. (Untuk menyesuaikan diri dengan pemprosesan sejuk sendi tembaga, wayar fleksibel multi-teras disyorkan untuk kabel sekunder).

5. Selepas menyambungkan kabel, bahagian bawah peranti harus ditutup untuk menghalang haiwan kecil dari merangkak ke kabinet dan menyebabkan kemalangan litar pintas.

6. Selepas pemasangan atau pelarasan, sebelum beroperasi, pemeriksaan dan ujian berikut diperlukan:

▶ Periksa sama ada peralatan elektrik dan pendawaian kawalan yang dipasang dalam peranti memenuhi keperluan lukisan kilang.

▶ Operasi manual pelbagai suis hendaklah fleksibel, tanpa kelainan atau jamming.

▶ Periksa sama ada tindakan mekanisme interlocking mekanikal dan peranti interlocking elektrik adalah betul dan boleh dipercayai, yang sepatutnya memenuhi keperluan sistem.

▶ Periksa sama ada rintangan penebat litar utama dan litar kawalan memenuhi keperluan yang ditentukan.

▶ Periksa sama ada peralatan elektrik yang dipasang di dalam peranti itu berada dalam hubungan yang baik dan memenuhi keperluan teknikal perkakas elektrik itu sendiri.

▶ Periksa sama ada terdapat sebarang perkara asing di dalam peranti dan sama ada skru pemasangan pelbagai bahagian adalah longgar.

◆ Arahan operasi untuk MCC tarik keluar:

(1) Hanya selepas bahagian bawah laci memasuki panduan dengan betul boleh ditolak ke dalam kabinet, jika tidak, laci akan rosak atau tidak dapat ditarik keluar.

(2) Lihat Rajah 4 untuk simbol dan fungsi pada panel laci 8e/4 dan 8e/2. Anak panah dari kedudukan pecah "O" ke kedudukan kerja "I" dalam angka menunjukkan bahawa pemegang operasi harus ditolak pertama dan kemudian diputar dari "O" ke "I". Apabila kembali, tidak perlu menolaknya, hanya putar pemegang "Saya" ke "O", dan selepas melepaskan, pemegangnya.

(3) Lihat Rajah 5 untuk simbol dan fungsi pada panel laci 8E-24E. Apabila pemegang mencapai kedudukan kerja, mekanisme melepaskan kunci mekanikal pada suis utama, dan kemudian suis utama dapat ditutup dan dibuka. Walau bagaimanapun, apabila suis utama ditutup, pemegang mekanisme saling tidak dapat dikendalikan. Terdapat penutup plastik kecil di pintu di sudut kanan bawah yang memenuhi tanda, yang merupakan mekanisme pembukaan pintu. Proses operasi adalah seperti berikut: Apabila laci berada di kedudukan kerja, jika anda ingin membuka pintu, tarik keluar pertama penutup kecil, kemudian masukkan pemutar skru ke dalam lubang dan gerakkan selak ke bawah untuk membuka pintu. Pastikan anda menutup penutup plastik kecil selepas membuka pintu, jika tidak, tahap perlindungan asal akan dimusnahkan.

● Pengangkutan dan penyimpanan peranti

▶ Peranti tidak dibenarkan untuk mengikat dan mengalami getaran yang teruk.

▶ Plat sudut pengangkutan hendaklah digunakan apabila mengangkat peranti selepas membongkar, dan sudut yang disertakan dua kabel keluli dan tali hendaklah ≤1200. Sekiranya trak forklift, roller atau crowbar digunakan, ia tidak dibenarkan untuk dijalankan secara langsung pada kerangka bawah peranti.

▶ Apabila peranti dipasang di tempat, jika anda ingin memindahkan kedudukan untuk jarak yang singkat, anda boleh membuangnya di empat sudut casis.

▶ Produk dan bahagian elektrik tidak dibenarkan dibongkar pada kehendak dalam peranti.

▶ Hujan harus dihalang daripada basah, dan suhu ambien harus sesuai dengan peruntukan sampel yang relevan.

● Kesempurnaan produk

MNS jenis kabinet pengedaran kuasa voltan rendah dilampirkan dengan senarai pembungkusan, sijil produk, manual arahan produk dan lukisan yang diperlukan, dan kunci pintu dan alat ganti yang disediakan mengikut senarai sokongan dilampirkan.
