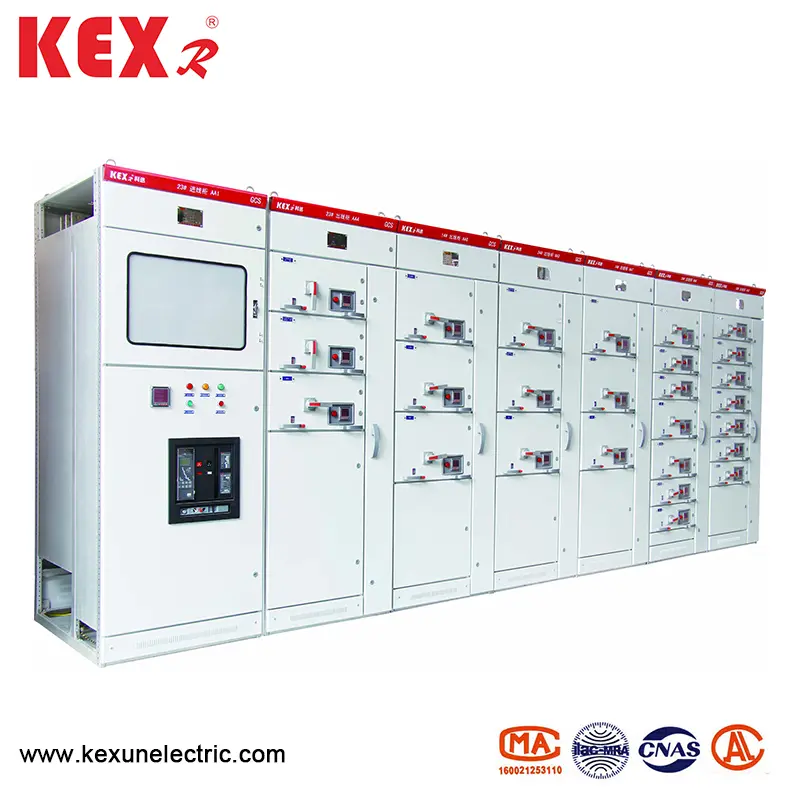

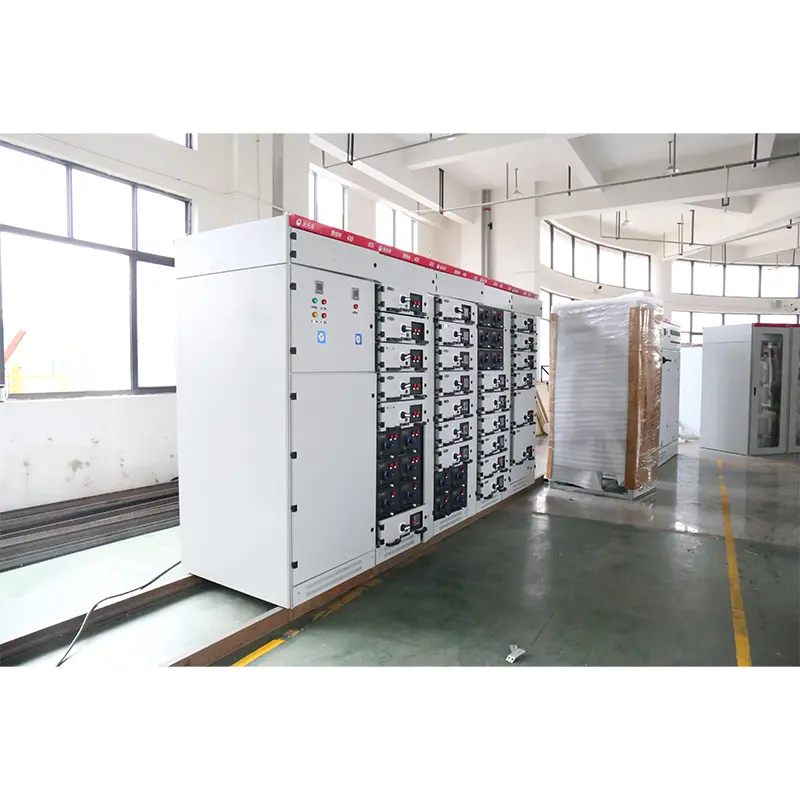

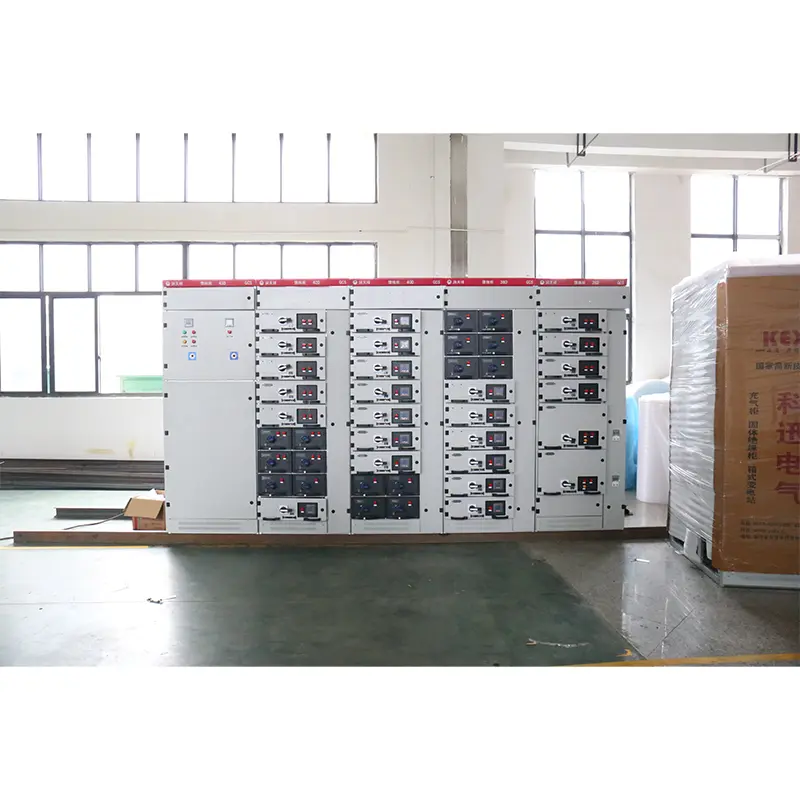

Kabinet suis pengekstrakan voltan rendah

● Indeks prestasi

Reka bentuk Kabinet suis pengekstrakan voltan rendah GCS memenuhi piawaian berikut:

▶ IEC439-1 Switchgear Voltan Rendah dan Kawalan

▶ GB7251 Switchgear voltan rendah

▶ ZBK36001 switchgear tarik voltan rendah

● Parameter asas

● Struktur utama

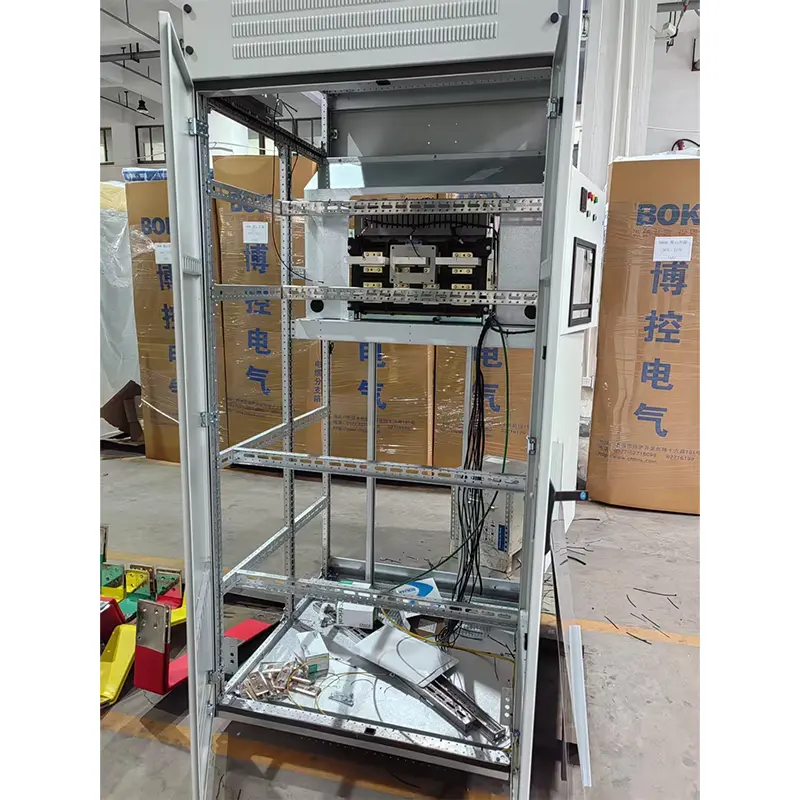

▶ Bingkai utama GCS Jenis Voltan Pengekstrakan Voltan Rendah Kabinet mengadopsi 8mf Jenis Open Section Steel, dan kedua -dua sisi keluli seksyen mempunyai lubang pemasangan dengan modulus 20mm dan 100mm dan ①9.2mm masing -masing, jadi pemasangan dalaman fleksibel dan mudah.

▶ Bingkai utama direka dalam dua bentuk pemasangan, iaitu struktur yang dipasang sepenuhnya dan struktur yang dikimpal sebahagiannya (bingkai sampingan dan rasuk salib) untuk pengguna memilih.

▶ Setiap bilik berfungsi peranti diasingkan antara satu sama lain, dan petaknya dibahagikan kepada bilik unit berfungsi, bilik bas dan bilik kabel. Fungsi setiap ruang agak bebas.

▶ Bas utama mendatar disusun secara mendatar di belakang kabinet, yang merupakan langkah asas untuk membuat litar utama peranti mempunyai kekuatan litar pintas yang tinggi.

▶ Reka bentuk petak kabel menjadikannya sangat mudah bagi kabel untuk naik dan turun.

▶ Saiz siri kabinet umum peranti (lihat jadual di bawah):

● Unit fungsi

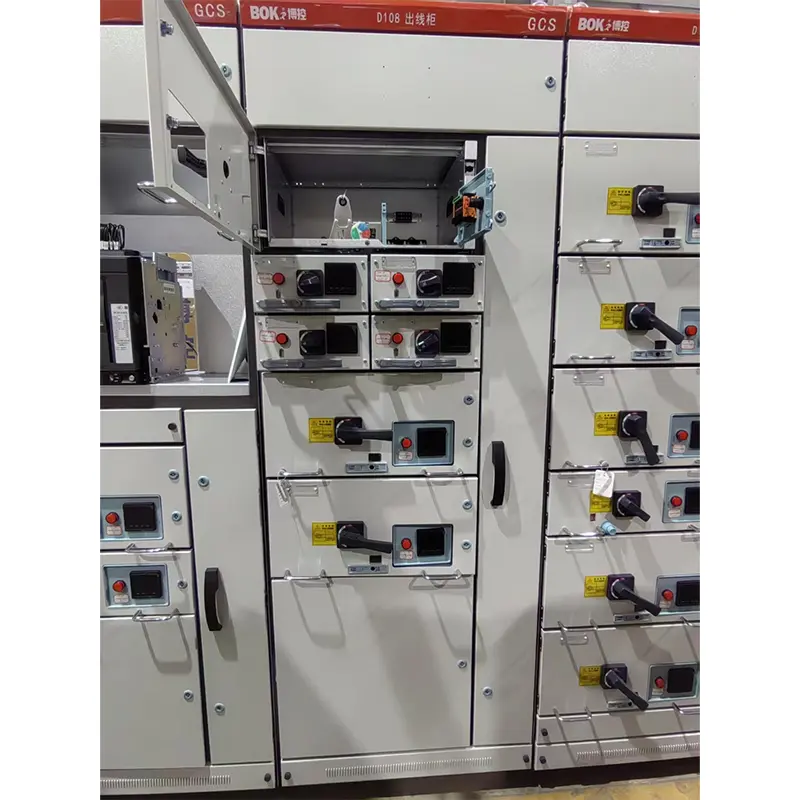

1. Ketinggian laci adalah 160mm. Ia dibahagikan kepada 1/2 unit, 1 unit, 3/2 unit, 2 unit, 3 unit dan lima siri saiz. Arus litar unit yang dinilai adalah 400a atau kurang.

2. Laci hanya berubah dalam dimensi ketinggian, dan dimensi lebar dan kedalamannya kekal tidak berubah. Laci dengan unit berfungsi yang sama mempunyai pertukaran yang baik.

3. Setiap kabinet MCC boleh dilengkapi dengan paling banyak 11 laci satu unit atau 22 laci 1/2 unit. Di mana lebih daripada satu unit laci mengamalkan plat belakang pelbagai fungsi.

4. Menurut semasa, garisan salur masuk dan keluar laci mengamalkan bilangan pemalam yang berbeza dengan struktur cip yang sama.

5. 1/2 laci unit dan bilik kabel disambungkan oleh penyesuai ZJ-2 dengan struktur plat belakang.

6. Sambungan antara laci unit dan bilik kabel mengamalkan penyesuai ZJ-1 dengan bar saiz atau struktur tiub yang sama mengikut penggredan semasa.

7. Unit laci dilengkapi dengan peranti interlocking mekanikal.

● Komponen elektrik utama

Prinsip pemilihan komponen elektrik utama adalah berdasarkan teknologi yang diimport, yang dapat dihasilkan secara siri di China dan memenuhi kehendak prestasi tinggi peranti

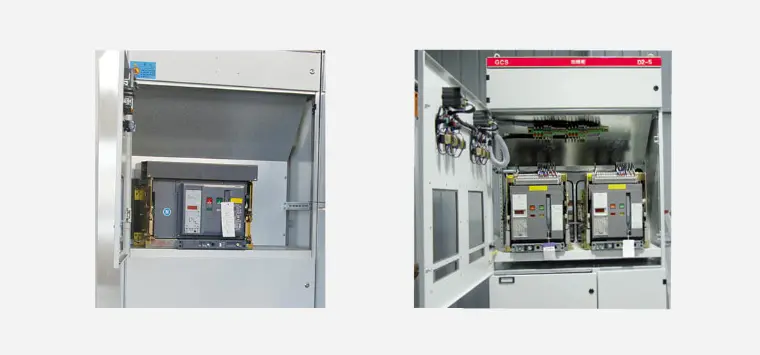

▶ Pemutus Bekalan Kuasa dan Unit Feeder terutamanya memilih siri AH. Siri M lain yang dihasilkan oleh Schneider Company dan siri F yang dihasilkan oleh ABB Company dengan prestasi yang lebih maju juga boleh dipilih. AH Circuit Breaker mempunyai ciri -ciri prestasi yang baik, struktur padat, berat ringan dan siri yang kuat. Harga agak rendah, penyelenggaraan dan penggunaan adalah mudah, dan semua indeks prestasi dapat memenuhi keperluan peranti ini.

▶ Unit laci (unit kawalan motor, unit suapan separa) Pemutus litar terutamanya memilih CM1 dan TG.TM30 siri litar litar kes plastik, dan ada yang memilih NZM- yang dihasilkan oleh Moeller Company. Siri 100A. Suis ini mempunyai ciri -ciri prestasi yang baik, struktur padat, arcing pendek atau tidak ada arcing, dan petunjuk teknikal dan ekonomi yang tinggi, yang dapat memenuhi keperluan peranti ini.

▶ Suis mengasingkan dan suis mengasingkan fius hendaklah siri q. Siri ini mempunyai kebolehpercayaan yang tinggi dan keupayaan pecah yang kuat, dan dapat merealisasikan interlocking mekanikal.

▶ Fius utama adalah siri NT. 5. Kontactor AC hendaklah dari Siri B dan LCI-D ..

● Ciri -ciri GCS Jenis Kabinet Suis Pengekstrakan Voltan Rendah

1. Meningkatkan kapasiti haba penyesuai, dan sangat mengurangkan kenaikan suhu tambahan yang disebabkan oleh kenaikan suhu penyesuai ke penyambung, kepala kabel dan spacer.

2. Pemisahan antara unit dan petak berfungsi adalah jelas dan boleh dipercayai, dan kegagalan satu unit tidak akan menjejaskan kerja unit lain, supaya kegagalan itu terhad kepada julat minimum.

3. Susunan bas mendatar menjadikan peranti mempunyai kestabilan dinamik dan terma yang baik dan dapat menahan kesan arus litar pintas 80/176KA.

4. Bilangan litar dalam satu kabinet 4.MCC adalah sebanyak 22, sepenuhnya mengingati keperluan pintu elektrik automatik (mesin) dalam penjanaan kuasa, sistem petrokimia dan industri lain dengan kapasiti unit tunggal yang besar.

5. Sambungan antara peranti dan kabel luaran disiapkan di dalam petak kabel, dan kabel boleh naik dan turun. Transformer semasa dipasang di petak kabel, yang menjadikan pemasangan dan penyelenggaraan mudah.

6.

7. Unit laci mempunyai bilangan penyambung sekunder yang mencukupi (32 pasang untuk unit 1 dan ke atas dan 20 pasang untuk unit 1/2), yang dapat memenuhi keperluan antara muka komputer dan gelung kawalan automatik untuk bilangan kenalan

● Litar tambahan

Reka bentuk gambarajah litar tambahan mematuhi peraturan teknikal untuk reka bentuk kuasa tambahan loji kuasa haba dan peraturan teknikal reka bentuk yang berkaitan. Ia sesuai untuk sistem kuasa voltan rendah loji kuasa dan pencawang dan sistem pengedaran kuasa voltan rendah di kilang, lombong dan bangunan bertingkat tinggi. Skim litar tambahan kilang dan lombong direka mengikut skim litar utama, yang dibahagikan kepada unit berfungsi bekalan kuasa yang masuk, garis pengumpan (PC) dan talian pengumpan motor (MCC) ..

● Pakej produk

Pengilang hendaklah menyediakan dokumen dan aksesori berikut semasa membekalkan:

▶ Senarai peranti

▶ Sijil Produk

▶ Arahan untuk digunakan

▶ Laporan ujian kilang

▶ Lukisan elektrik yang berkaitan

▶ Kekunci pintu kabinet, pemegang operasi dan alat ganti yang ditentukan dalam kontrak.

▶ Arahan pemasangan komponen utama

● Arahan pesanan

Kontrak pesanan GCS Jenis Kabinet suis pengekstrakan voltan rendah mengandungi kandungan berikut:

▶ Model penuh produk termasuk nombor skim litar utama dan nombor skim litar tambahan.

▶ Rajah urutan gabungan sistem litar utama

▶ Gambarajah skema elektrik litar tambahan

▶ Senarai komponen di kabinet

▶ Menetapkan parameter seperti voltan, semasa dan masa dalam litar.

▶ Jadual khas lain yang tidak konsisten dengan penggunaan normal produk.
